Nama KategoriPerangkat Switchgear Terpadu Tegangan Menengah dan RendahKlasifikasiPerangkat Switchgear Terpadu Tegangan Menengah Perangkat Switchgear Terpadu Tegangan Rendah Gardu Transformator Jenis Box (Box-type Substation)

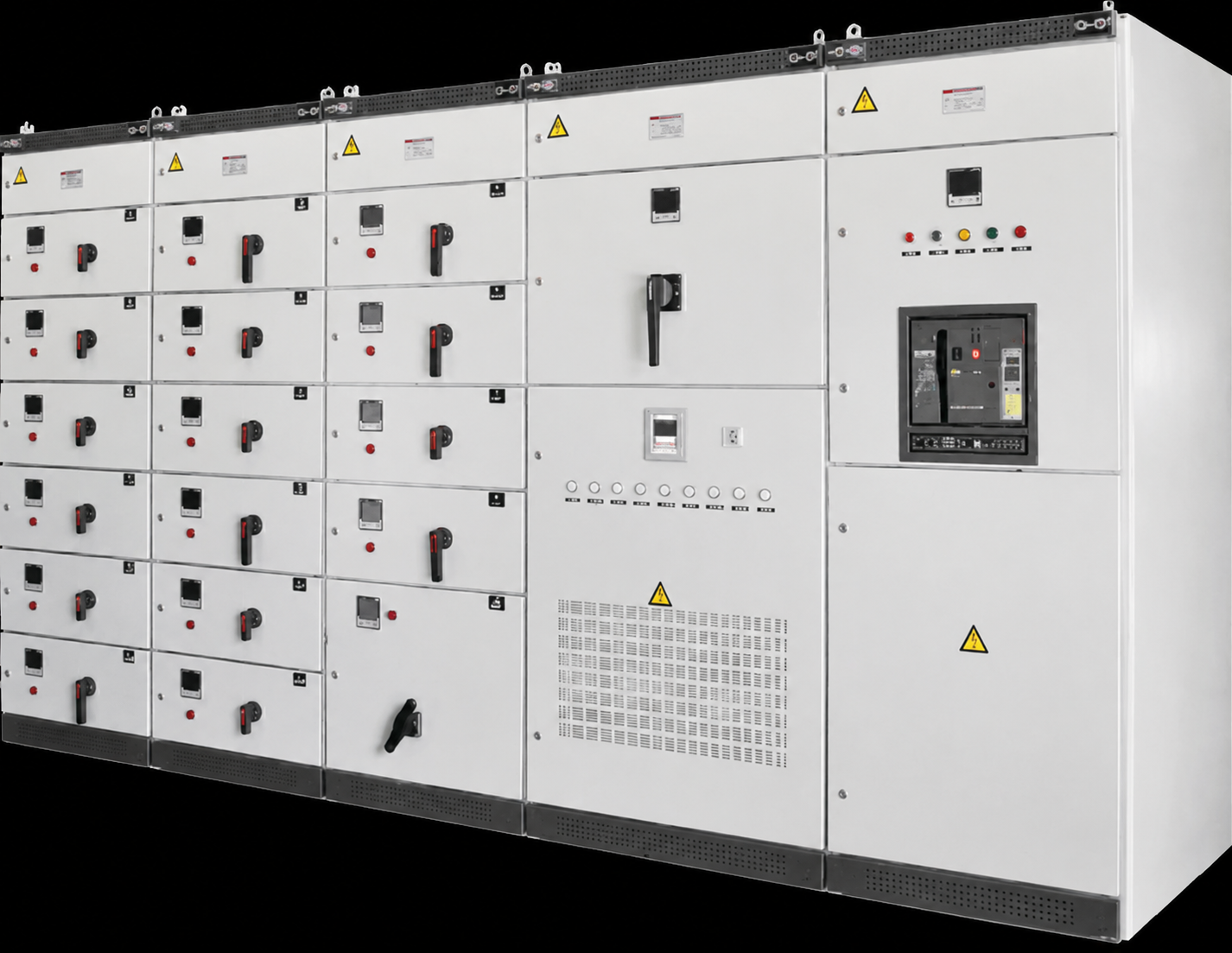

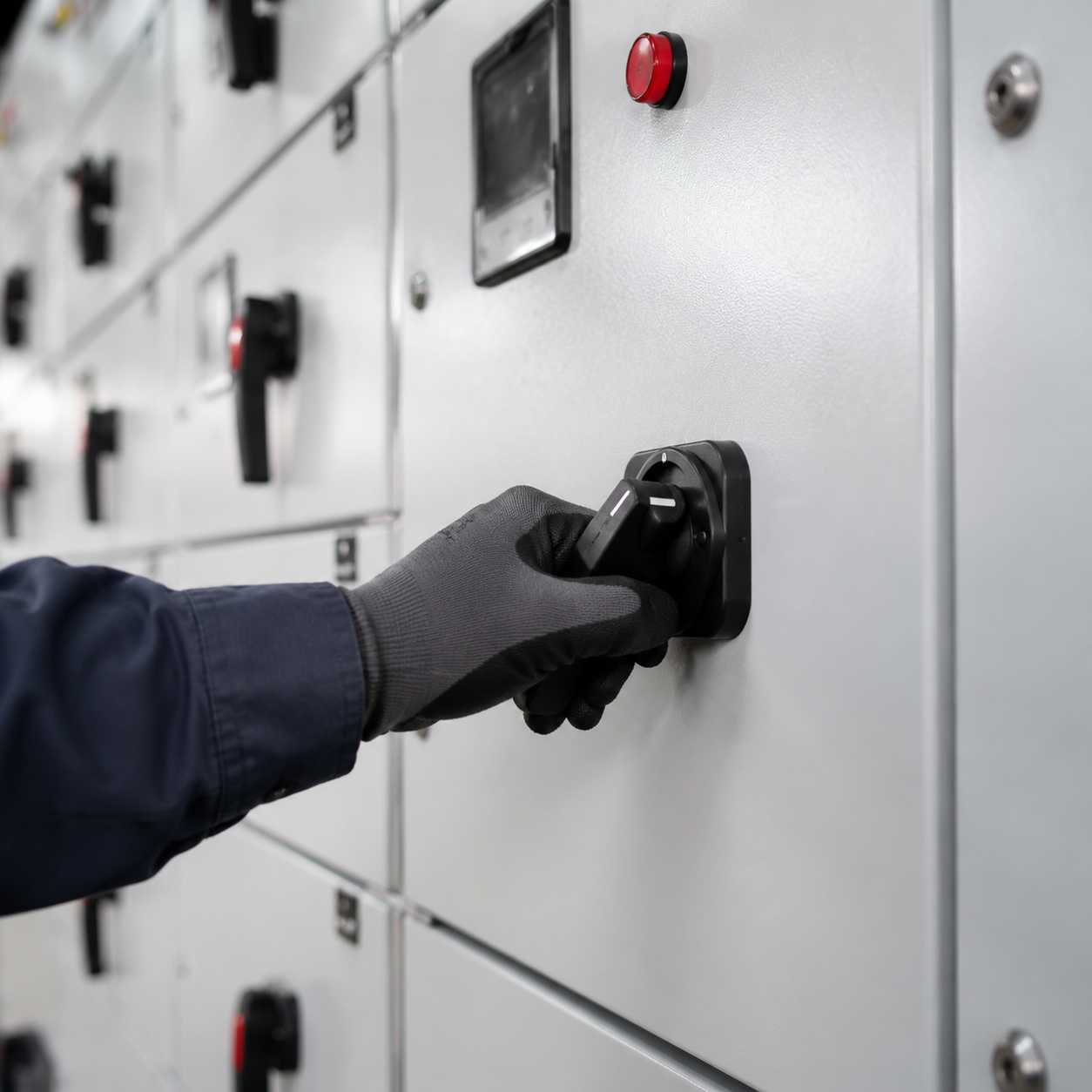

Fitur ProdukFleksibilitas Tinggi: Unit drawer maksimal mencapai 36 sirkuit. Arus maksimum per sirkuit drawer hingga 800 A; interoperabilitas unggul: unit drawer dengan spesifikasi identik namun fungsi sirkuit berbeda dapat dipertukarkan secara mudah; interlock mekanis tiga posisi (three-position mechanical interlock) mencegah secara efektif kegagalan operasi akibat kesalahan manusia (human error); keandalan dan keamanan tinggi: skema pembagian kompartemen lengkap (kelas 1b hingga 4b) menjamin keselamatan operasi; mekanisme interlock unit drawer generasi baru mewujudkan interlock mekanis tiga posisi guna mencegah secara efektif kegagalan operasi akibat kesalahan manusia; dimensi fleksibel: varian ukuran panel yang kaya dan adaptif memaksimalkan pemanfaatan ruang di lokasi pemasangan; solusi komprehensif: rangkaian penuh solusi switchgear tegangan rendah guna memenuhi kebutuhan pelanggan yang beragamParameter TeknisTegangan isolasi nominal: 690 V, 800 V, 1000 V, 1200 V;
Tegangan kerja nominal: 380 V, 400 V, 690 V, 800 V, 1140 V;
Arus nominal busbar utama: 10–7400 A;
Derajat proteksi (IP): IP30/IP40/IP42;
Jenis isolasi: 1b/2b/3b/4b;
Ketinggian operasi maksimal: 0–5600 m dpl;

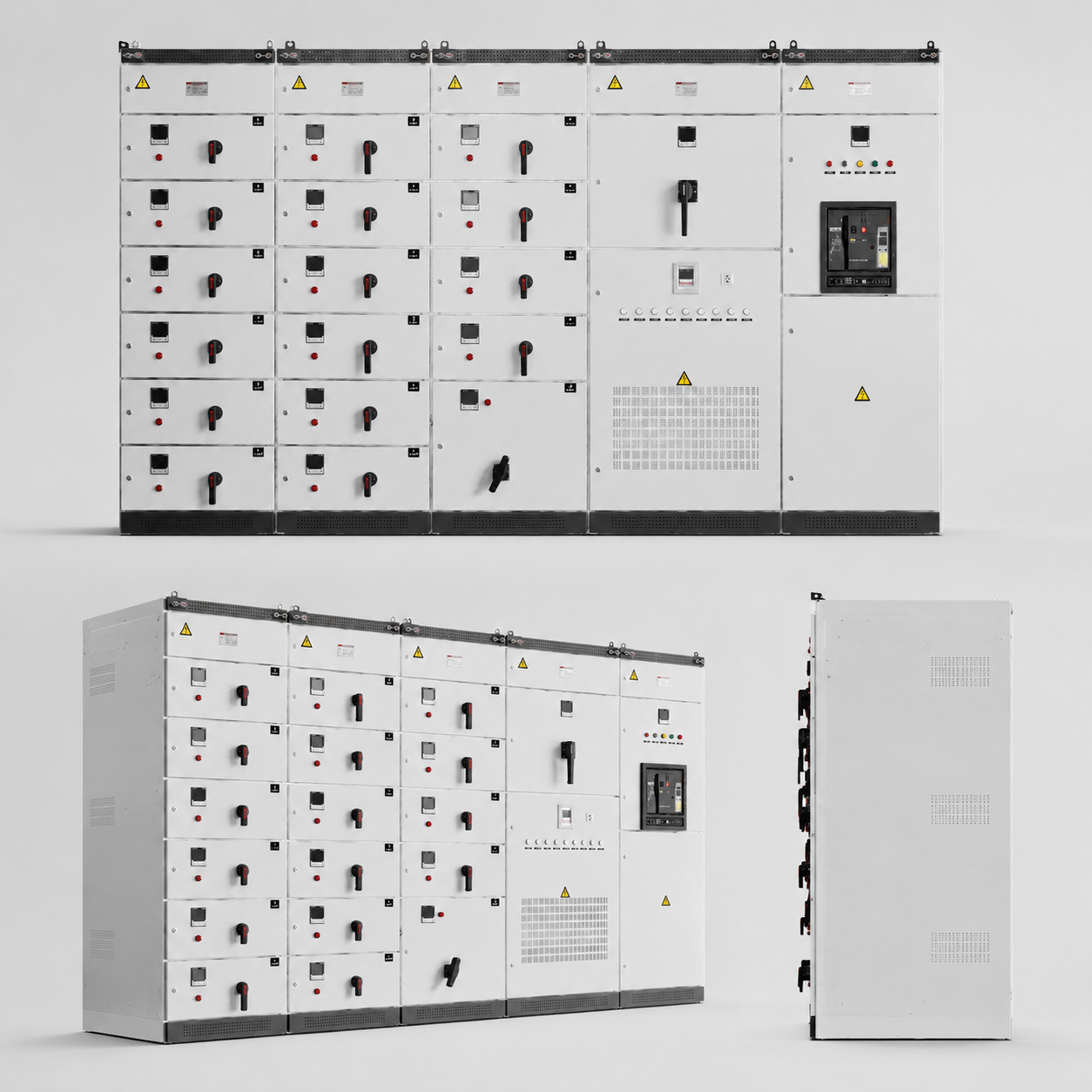

Dimensi panel (Lebar × Dalam × Tinggi): (600/700/800/900/1000) × (600/800/1000) × (1900/2000/2200) mm;
Konfigurasi standar: panel masuk (incoming panel), panel metering, panel kapasitor, panel APF (Active Power Filter), panel bus tie, panel feeder, panel inverter/frekuensi variabel dan soft starter
Nama Seri ProdukBlokSeT3, GCK, GCS, GGD, MDmax, MNS, SIVACON 8PT, Modul DayaMerekJST
Detail produk

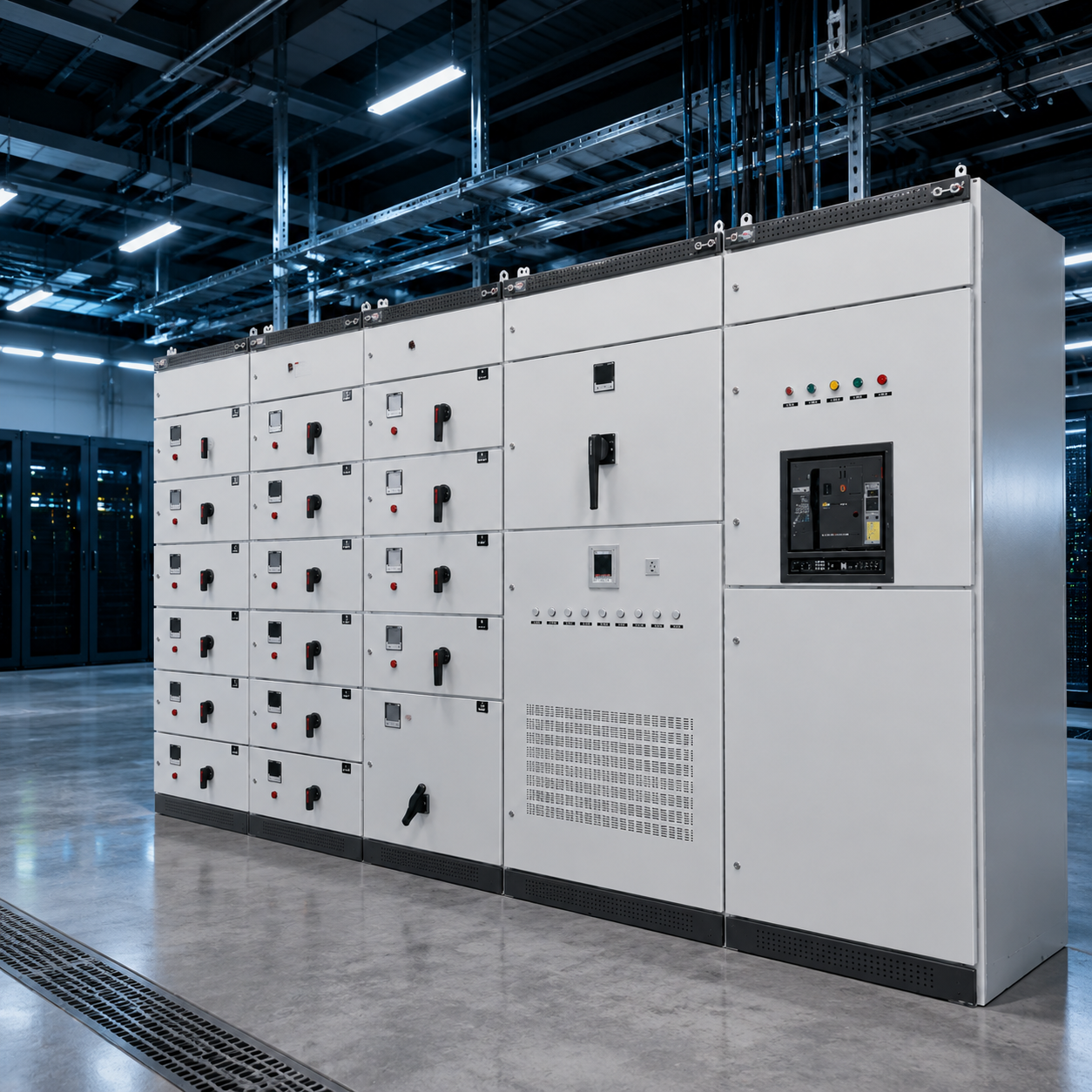

Aplikasi: Ditujukan untuk kawasan industri Indonesia, bangunan komersial, tambang, gardu naik tegangan pembangkit fotovoltaik/angin, serta pasokan listrik ke pulau-pulau terpencil.
Fungsi dan Penggunaan: Seri produk ini mengadopsi desain modular canggih yang mendukung kombinasi fleksibel, memungkinkan penyusunan solusi beragam secara mudah serta penyesuaian optimal terhadap skenario aplikasi energi baru dan jaringan pintar (smart grid); sistem distribusi daya dirancang sesuai antarmuka koneksi PLN di titik sambung dan sisi beban dengan spesifikasi 230/400 V, 50 Hz.
Konfigurasi Produk: P-286; berbagai tipe model; 8P, 800 A, 690 V, 800 V, 1000 V, 1200 V, 380 V.
Penyesuaian untuk Indonesia: Lingkungan lembap-panas memerlukan perhatian khusus terhadap kelas isolasi, pembentukan embun (condensation), dan manajemen pembuangan panas (heat dissipation); untuk proyek di wilayah pesisir, verifikasi ketahanan korosi akibat kabut garam (salt fog corrosion resistance); untuk proyek di pulau terpencil, sediakan suku cadang cadangan serta pertimbangkan kondisi pengangkutan dan penurunan peralatan (lifting & handling).
Konfirmasi Kebutuhan
Verifikasi aplikasi, parameter terukur, jumlah unit, dan gambar teknis.
Penyesuaian Pabrik
Evaluasi kapasitas produksi pemasok, sertifikasi, dan jadwal produksi.
Transaksi Pesanan
Konfirmasi ketentuan komersial, kontrak, dan daftar dokumen pendukung.

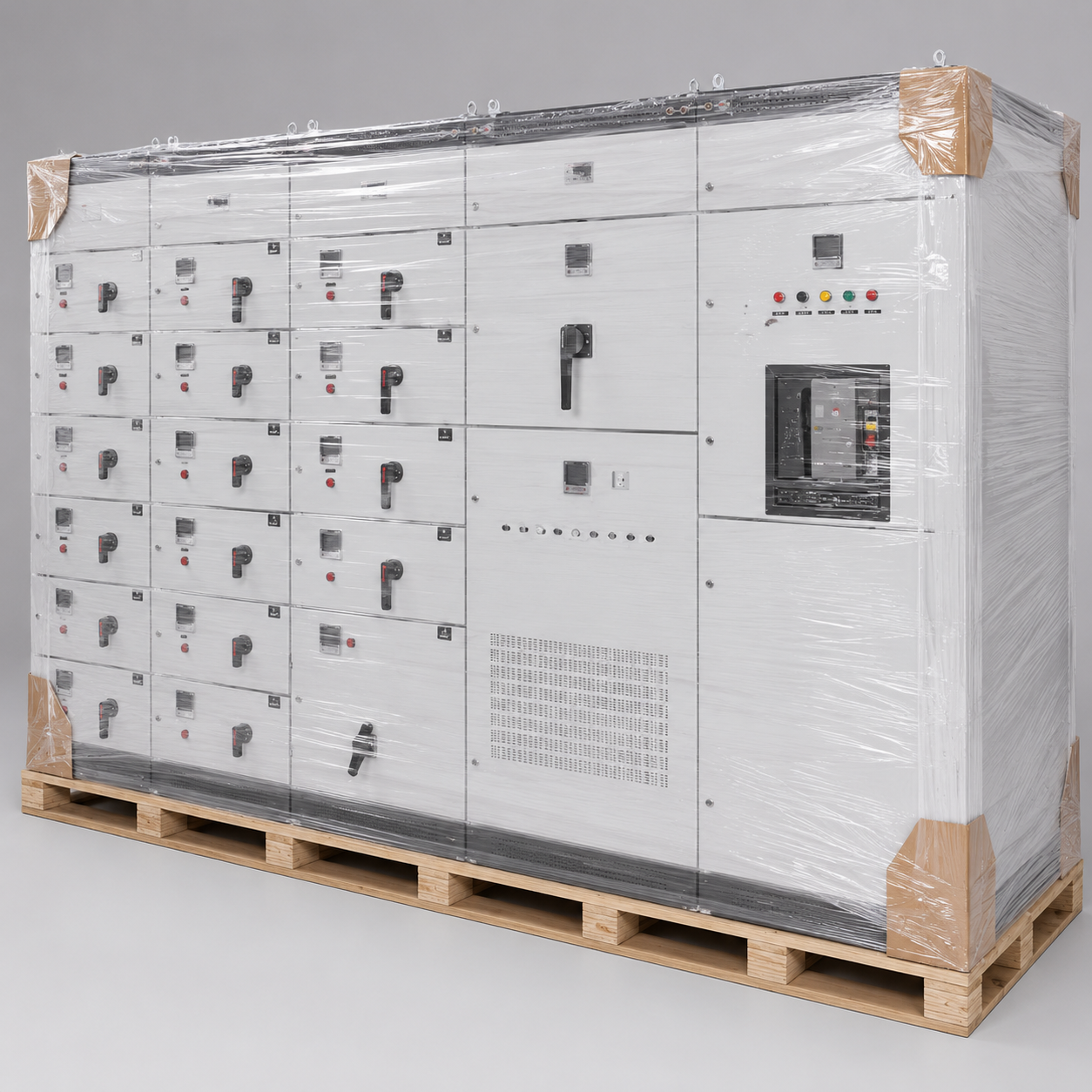

Pengendalian Pengiriman
Pemantauan kemasan, catatan inspeksi (inspection record), dan status logistik.
