Nama KategoriGas-Insulated Metal-Enclosed Switchgear (GIS)KlasifikasiJ10X | Ring Main Unit (RMU) Gas-Insulated
J20X | Panel Switchgear Gas-Insulated (C-GIS)
J30X | Gas-Insulated Switchgear (GIS) (72,5 kV)

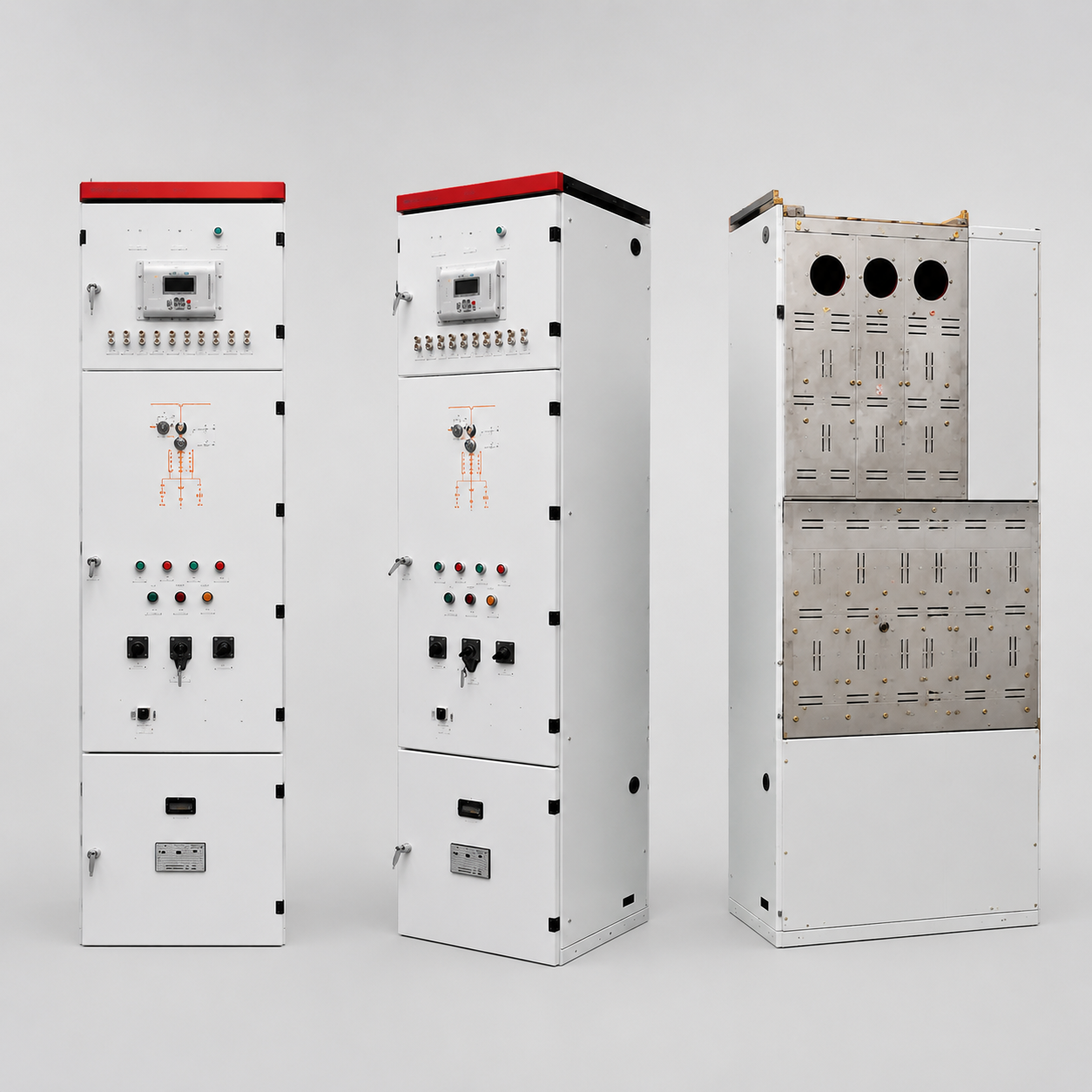

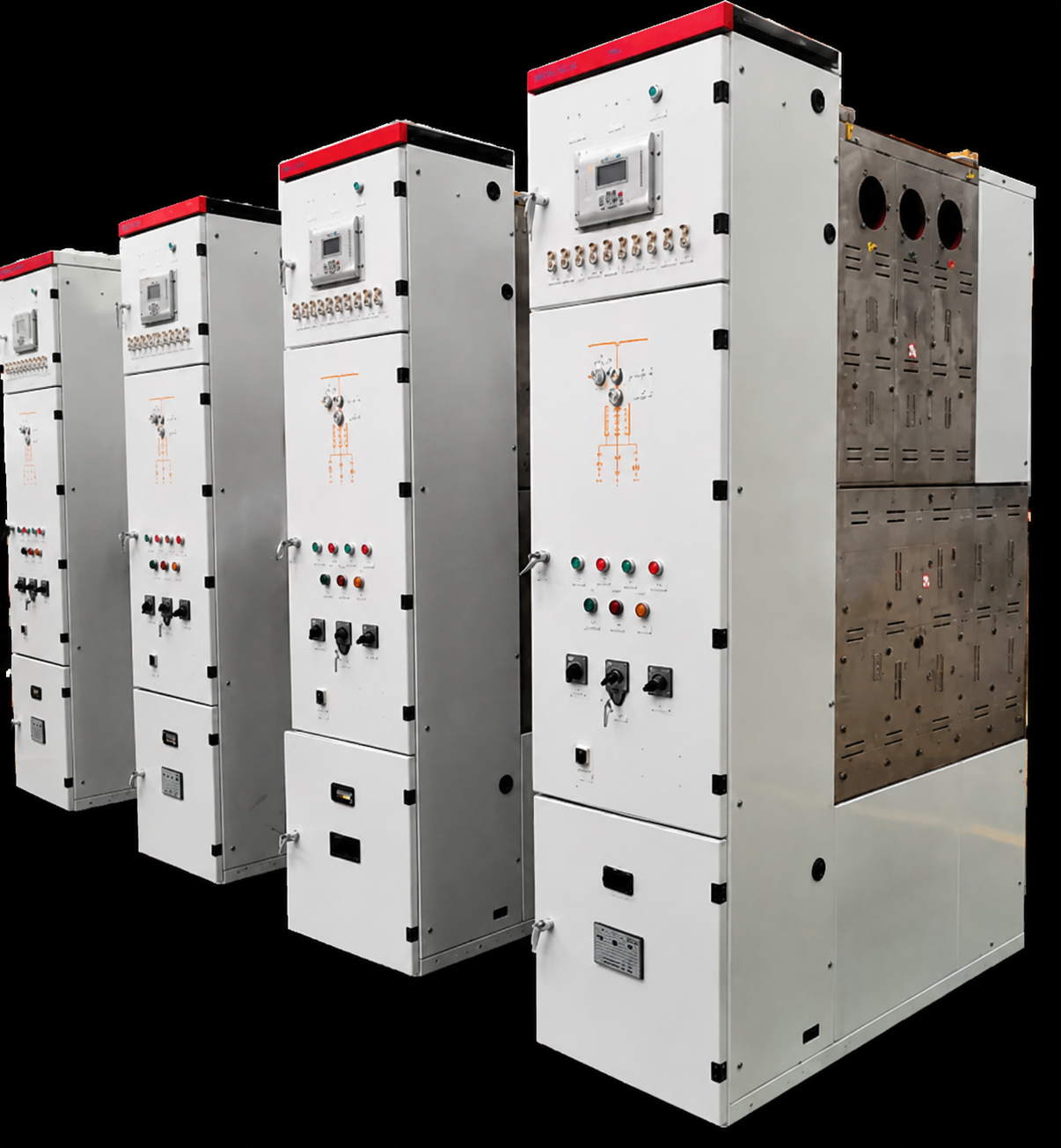

Fitur ProdukC-GIS (Compartmentalized Gas-Insulated Switchgear), yaitu switchgear metal-enclosed bertekanan positif rendah dalam bentuk kabinet; memiliki karakteristik keamanan tinggi, keandalan tinggi, ukuran kompak, serta bebas perawatan; diterapkan secara luas pada sistem distribusi primer, gardu induk, serta sistem catenary kereta api dan transit perkotaan (railway traction substations); banyak digunakan pada transformator naik/turun tegangan primer berkelas tegangan 12–40,5 kV serta gardu induk kereta api dan transit perkotaan.Parameter TeknisTegangan pengenal: GMU-12 = 12 kV; GMU-40,5 = 40,5 kV;
Frekuensi pengenal: 50 Hz dan 60 Hz;
Tegangan tahan frekuensi daya (antar-fasa, fasa–tanah / kontak terbuka): GMU-12 = 42/48 kV; GMU-40,5 = 95/118 kV;
Tegangan tahan impuls petir (antar-fasa, fasa–tanah / kontak terbuka): GMU-12 = 75/85 kV; GMU-40,5 = 185/215 kV;
Arus pengenal: GMU-12 = 1250 A dan 3150 A; GMU-40,5 = 1250 A, 2500 A, dan 3150 A;
Arus tahan singkat pengenal (arus/waktu): 31,5/4 kA/s dan 40/4 kA/s;
Media isolasi: SF6 atau udara kering;
Tingkat kebocoran tahunan rata-rata: ≤0,01%;
Kelas IAC: AFLR/1 s;
Derajat proteksi ruang gas SF6: IP67;

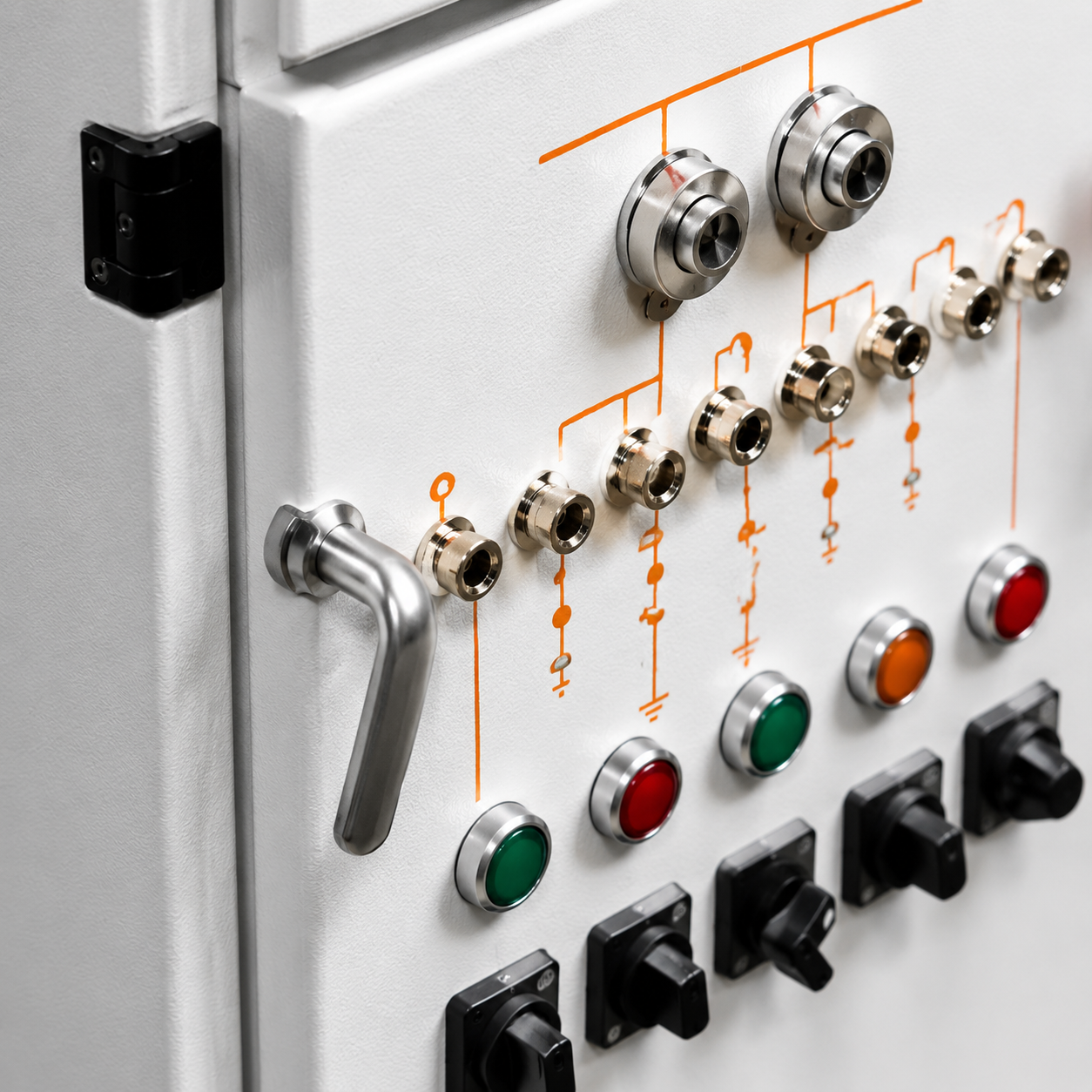

Derajat proteksi panel depan: IP3X;
Tekanan pengisian gas pengenal (pada 20 °C): 0,03 MPa
MerekJST
Detail produk
Aplikasi: Dirancang khusus untuk jaringan distribusi PLN Indonesia, kawasan industri, tambang, gardu naik tegangan pembangkit fotovoltaik (PV), gardu induk terbuka/tertutup (switching station), serta mikrogrid pulau.
Fungsi dan Tujuan Penggunaan: Menggunakan gas SF6 atau gas ramah lingkungan sebagai media isolasi; rentang arus pengenal mencakup 1250 A hingga 3150 A; dirancang khusus untuk aplikasi distribusi primer, dengan keunggulan keamanan tinggi, keandalan tinggi, ukuran kompak, serta bebas perawatan.
Konfigurasi Produk: P-289; tipe GIS; arus pengenal 1250 A dan 3150 A; tegangan pengenal 40,5 kV, 12 kV, 48 kV, dan 118 kV; frekuensi 60 Hz.
Adaptasi untuk Pasar Indonesia: Untuk stasiun kompak, tersedia pilihan konfigurasi ring main unit (RMU) atau solusi isolasi gas/padat; di wilayah pesisir dan berkelembaban tinggi, wajib diverifikasi terhadap kondensasi, jarak merayap (creepage distance), ketahanan korosi, serta antarmuka terminal kabel.
Konfirmasi Kebutuhan
Verifikasi aplikasi, parameter terukur, jumlah unit, dan gambar teknis.
Penyesuaian Pabrik
Evaluasi kapasitas produksi pemasok, sertifikasi, dan jadwal produksi.
Transaksi Pesanan
Konfirmasi ketentuan komersial, kontrak, dan daftar dokumen pendukung.
Pengendalian Pengiriman

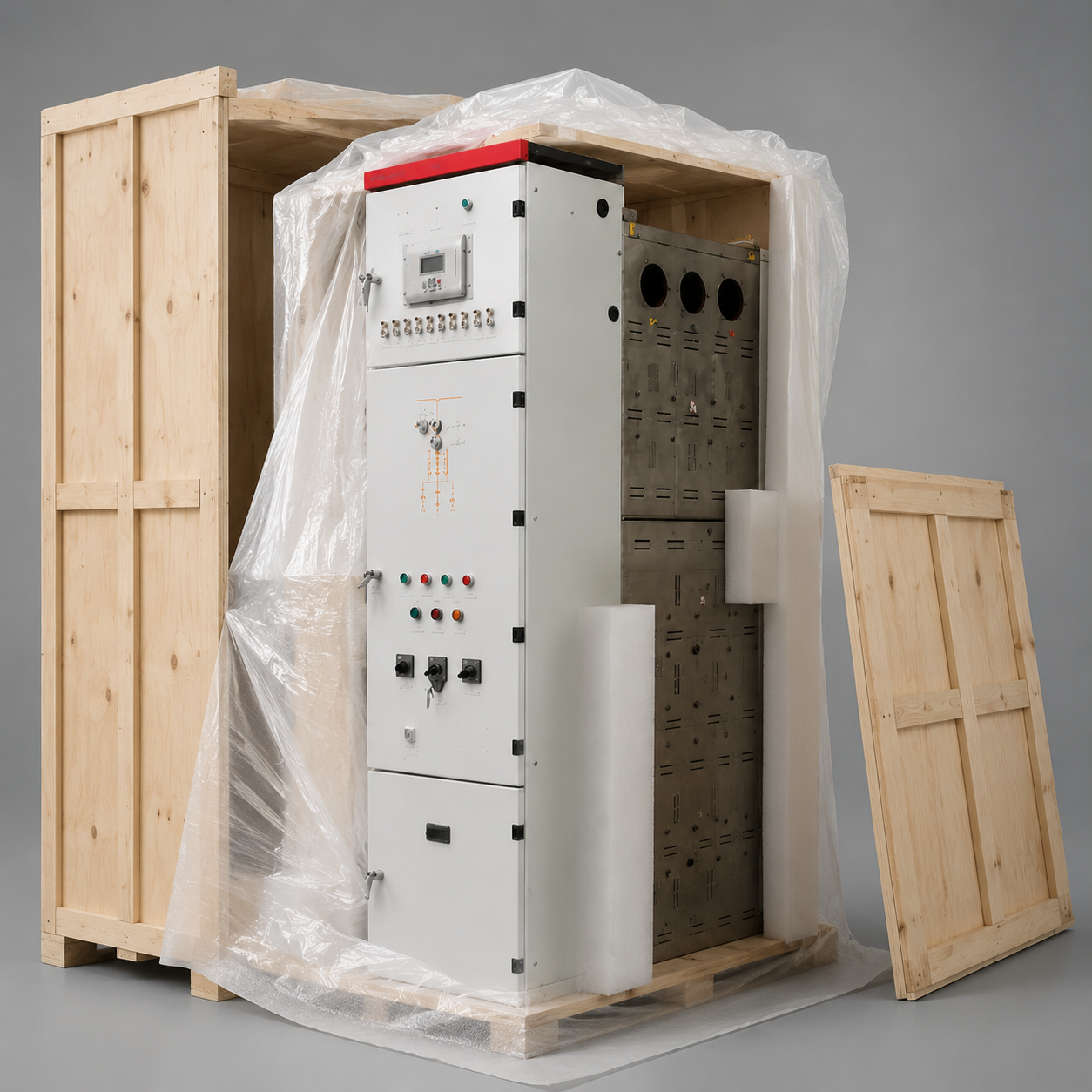

Pemantauan kemasan, catatan inspeksi (inspection record), dan status logistik.
