Nama kategoriGas Insulated Metal-Enclosed Switchgear (GIS)KlasifikasiJ10X | Ring Main Unit (RMU) Terisi Gas J20X | Compact GIS (C-GIS) Terisi Gas J30X | GIS Terisi Gas (72,5 kV)
Parameter TeknisTegangan nominal: 72,5 kV; Frekuensi nominal: 50 Hz; Tegangan tahan frekuensi daya (antar-fasa/tanah/terbuka): 140/182 kV; Tegangan tahan impuls petir (antar-fasa/tanah/terbuka): 325/385 kV; Arus nominal: 1250 A; Arus tahan singkat nominal (arus/waktu): 31,5/3 kA/s; Media isolasi: SF₆/udara kering; Tingkat kebocoran tahunan rata-rata: ≤0,01%; Kelas IAC: AFLR/1 s; Kelas proteksi ruang gas SF₆: IP67; Kelas proteksi panel depan: IP3X; Tekanan pengisian nominal (pada 20°C): 0,03 MPaMerekJST
Detail produk
Aplikasi: Untuk jaringan distribusi PLN Indonesia, kawasan industri, tambang, gardu naik tegangan pembangkit fotovoltaik, gardu induk terbuka/tertutup (switching station), dan mikrogrid pulau.
Fungsi dan Penggunaan: Perangkat pemutus tegangan tinggi tipe box (box-type switchgear) 72,5 kV merupakan peralatan distribusi tegangan menengah-tinggi terintegrasi dan modular, dengan karakteristik struktur kompak, tekanan pengisian gas rendah, serta bebas perawatan; antarmuka dikonfirmasi sesuai sistem distribusi tegangan menengah-tinggi pada level tegangan 72,5 kV dan spesifikasi proyek.
Konfigurasi Produk: P-290; Tipe GIS; 72,5 kV, 50 Hz, 182 kV, 385 kV, 1250 A, IP67.
Adaptasi untuk Indonesia: Untuk stasiun kompak, tersedia pilihan solusi ring main unit (RMU) atau isolasi gas/padat; di wilayah pesisir dan berkelembaban tinggi, wajib diverifikasi terhadap kondensasi, jarak merayap (creepage distance), ketahanan korosi, serta antarmuka terminal kabel.
Konfirmasi kebutuhan
Verifikasi aplikasi penggunaan, parameter nominal, jumlah unit, dan gambar teknis.
Penyesuaian pabrik
Evaluasi kapasitas produksi pemasok, sertifikasi, serta penjadwalan produksi.
Transaksi pesanan
Konfirmasi ketentuan komersial, kontrak, serta daftar dokumen pendukung.
Pengendalian pengiriman

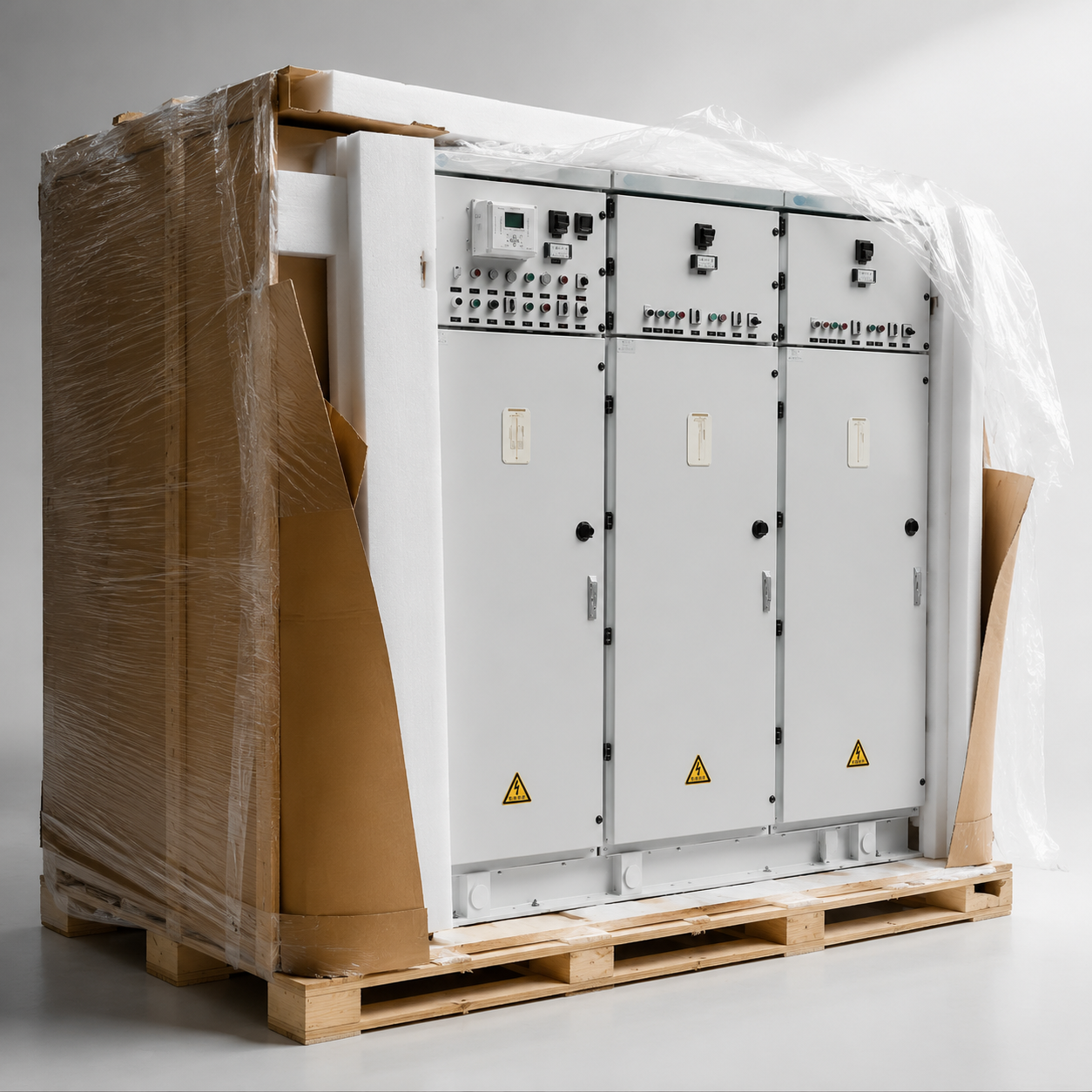

Pemantauan kemasan, catatan inspeksi, dan status logistik.
