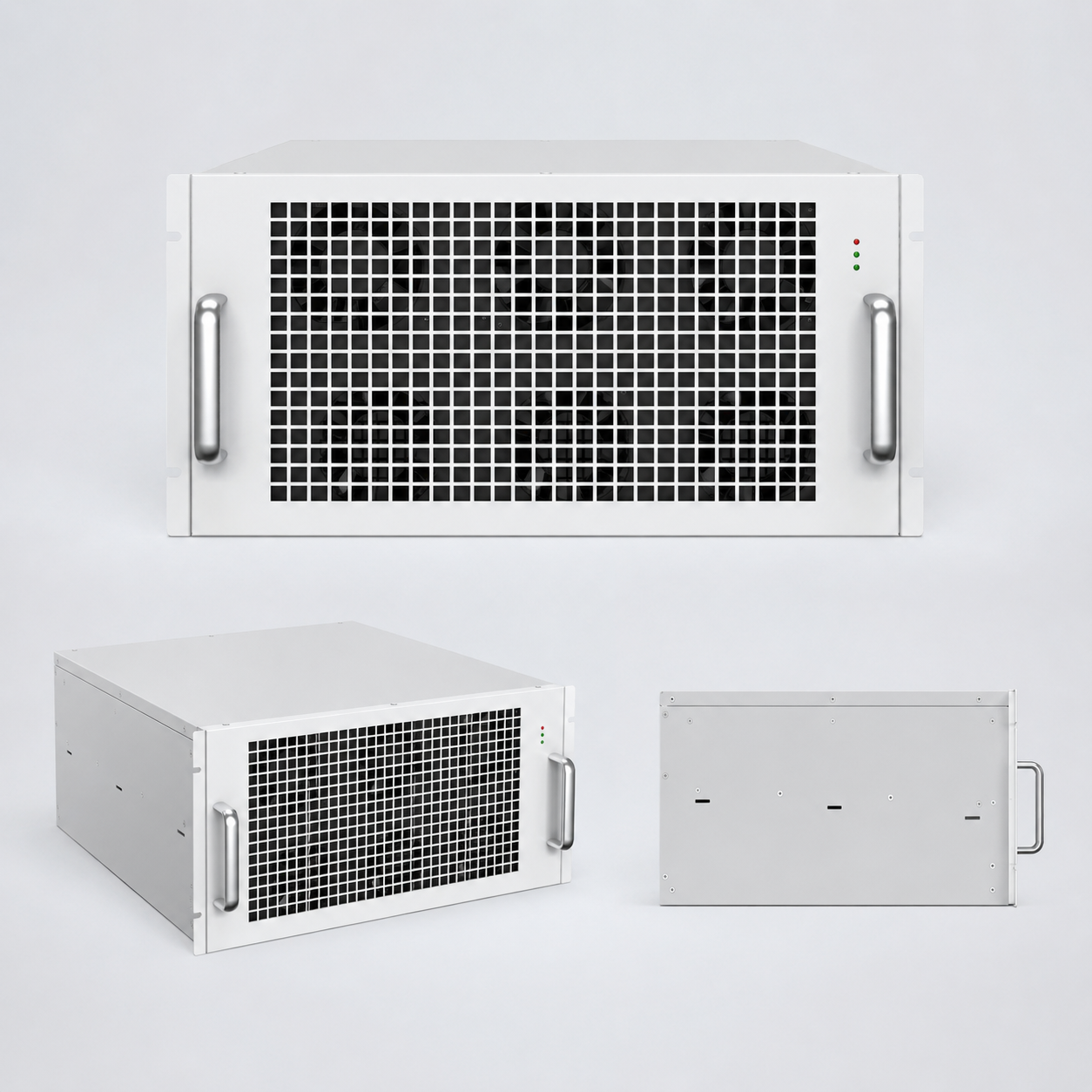

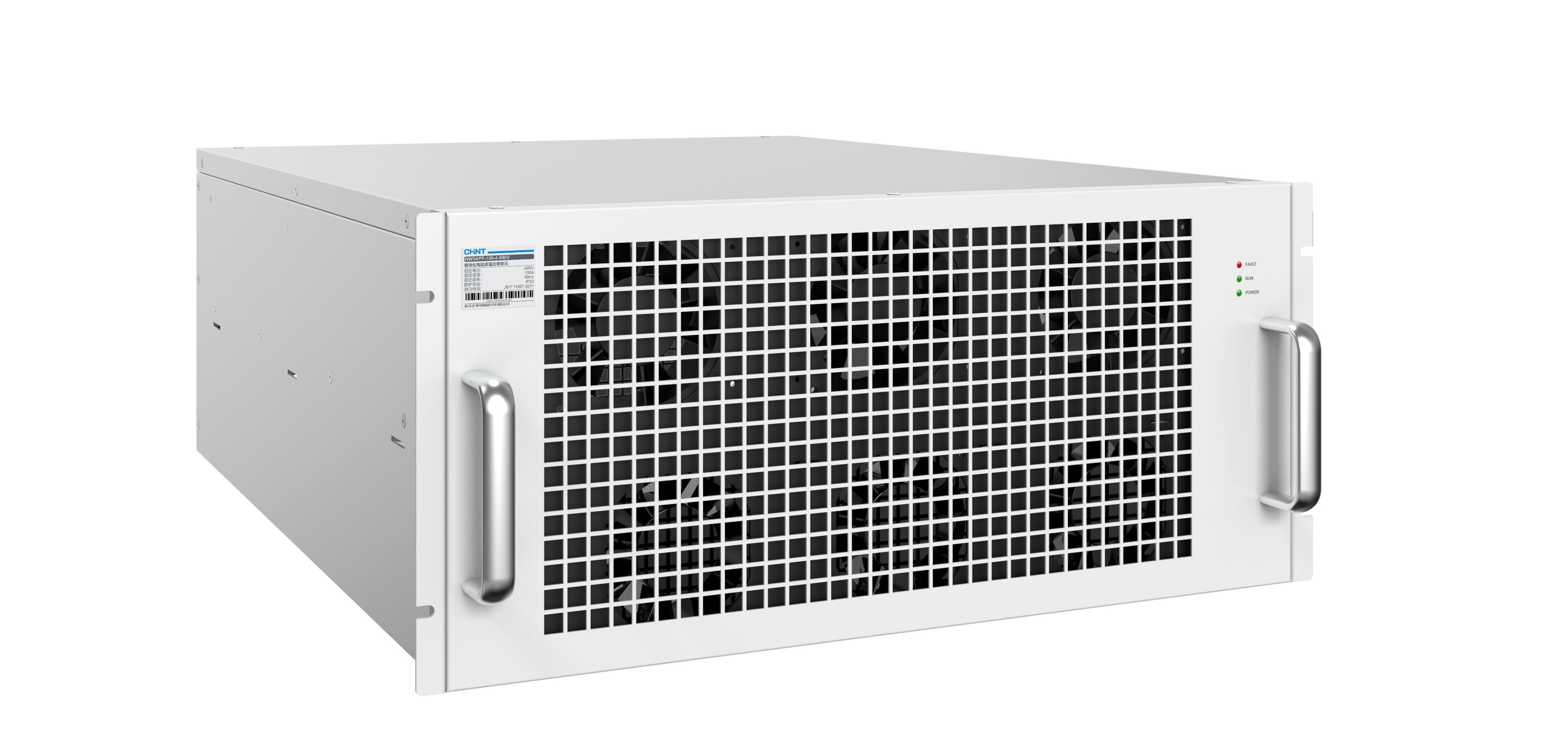

Fungsi dan penggunaan
Unit daya kualitas daya seri NW5 cocok untuk sistem daya dengan AC 50/60Hz dan tegangan pengenal AC690V atau kurang. Produk ini mengintegrasikan beberapa fungsi inti kontrol harmonik, kompensasi daya reaktif, dan kontrol ketidakseimbangan tiga fase. Ini dapat secara akurat mendeteksi dan menyaring harmonik jaringan dari 2 hingga 50 kali, dengan tingkat kompensasi harmonik lebih dari 95%. Ini dapat dengan cepat melacak perubahan daya reaktif beban, meningkatkan faktor daya hingga lebih dari 0,99, dan secara efektif menyeimbangkan arus tiga fase, sehingga sepenuhnya memecahkan masalah polusi daya yang disebabkan oleh beban nonlinier.
Deskripsi mendetail
Parameter:
Tegangan terukur: 220V/400V/480V/690V
Indeks kebisingan: ≤65dB
Waktu respons penuh: ≤10ms
Antarmuka komunikasi: RS485
Keunggulan/fungsi inti:
01 Penyesuaian fleksibel
SVG, APF Keduanya memiliki kompensasi daya reaktif, kontrol harmonik, dan kemampuan kontrol ketidakseimbangan tiga fase. Prioritasnya dapat ditetapkan secara mandiri, dan fungsi manajemennya lebih kuat. Fungsi kompensasi dapat disesuaikan secara fleksibel sesuai dengan kondisi lokasi
02 Performa produk lebih baik
Efisiensi alat berat secara keseluruhan hingga 97,5%, performa produk lebih baik, dan penggunaan lebih hemat energi. Dalam pengoperasian daya penuh, kehilangan daya tahunan pada satu modul dapat dikurangi hingga 4000+kwh
03 Adaptasi multi-skenario
Berbagai spesifikasi voltase (220~690V) opsional; adaptasi dua frekuensi (50/60Hz), lebih banyak spesifikasi opsional, dapat disesuaikan dengan lebih banyak skenario aplikasi
Parameter terperinci
Tabel parameter 1
< tr>< /tr>

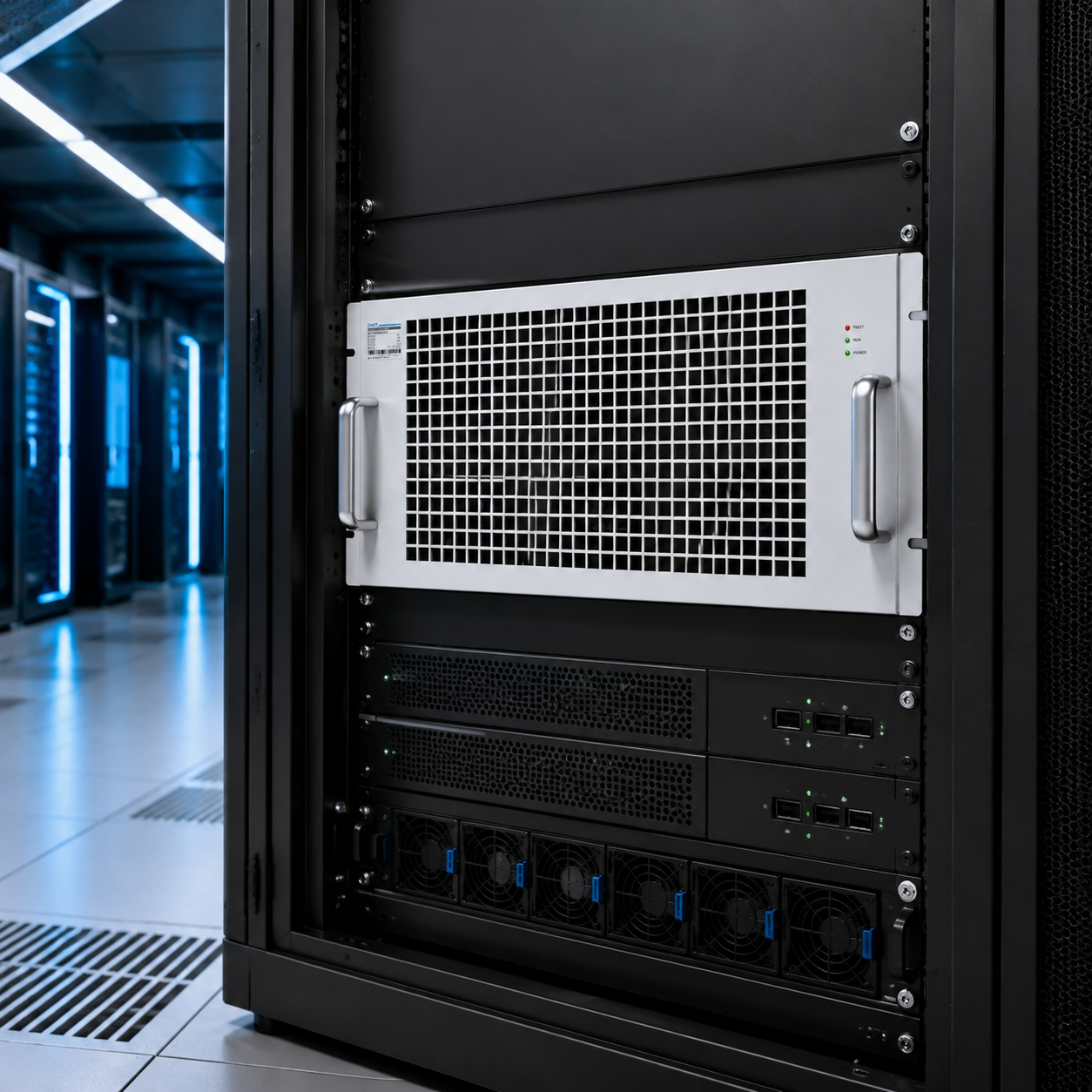

| Klasifikasi parameter | Item parameter | Nilai parameter |
|---|
| Parameter Sistem | Produk model | NW5APF |
| Tegangan saluran masukan terukur | 220V (-20%~+20%), 400 V(-40%~+20%), 480V(-20%~+15%), 690V(-30%~+15%) |
| Frekuensi jaringan listrik | 50Hz (±5% ) |
| Efisiensi keseluruhan | ≥97% |
| Transformator arus | Arus pengenal sekunder 5A |
| Metode Pengkabelan CT | Sisi beban, sisi sumber |
| Topologi sirkuit | Tiga tingkat |
| Indikator kinerja | Kapasitas kompensasi terukur fase | 220V/400V: 50/75/100/150A 480V/690V: 50/100A |
| Kompensasi daya reaktif | Dukungan |
| Eliminasi harmonik | Dukungan |
| Tiga fase manajemen yang tidak seimbang | Dukungan |
| Rentang filter | 2~50 Kali |
| Pemilihan waktu pemfilteran | 2~50 Kali |
| Kompensasi filter rate | ≥95% |
| Waktu respons penuh | 10ms |
| Algoritma kontrol | FFT cerdas, daya reaktif seketika |
| Metode pendinginan | Pendinginan udara cerdas (penyesuaian kecepatan kipas otomatis) |
| Indeks kebisingan | ≈65dB (kebisingan lingkungan 40dB, 1m dari produk) , kebisingan produk tunggal) |
| Komunikasi | Komunikasi antarmuka | RS485 |
| Protokol komunikasi | Modbus |
| Fungsi perlindungan | Perlindungan tegangan lebih dan tegangan kurang sistem | Didukung |
| Arus lebih keluaran terkompensasi perlindungan | Didukung |
| Perlindungan arus berlebih keluaran terkompensasi | Didukung |
| Perlindungan suhu berlebih | Didukung |
| Tegangan lebih dan tegangan kurang pada bus DC perlindungan | Didukung |
| Kegagalan sistem kontrol | Didukung |
| Perlindungan kerusakan perangkat sirkuit utama | Didukung |
| Deteksi otomatis fase tegangan dan arus urutan | Didukung |
| Catatan kesalahan | Didukung 500 Strip |
| Pemasangan | Metode pemasangan | Dipasang di rak/dipasang di dinding |
| Volume ventilasi tunggal produk | 220V/400V/480V: 1 50A:8,80m³/mnt; 100A/75A:9,54m³/menit; 50A:10,2m³/mnt
690V: 50A/100A: 19,2m³/mnt |
Tabel parameter 2
| Klasifikasi parameter | Item parameter | Nilai parameter |
|---|
| Parameter sistem | Model produk | NW5SVG |
| Tegangan saluran input terukur | 220V(-20%~+20%), 400V(-4 0%~+20%), 480V(-20%~+15%), 690V(-30%~+15%) |
| Frekuensi jaringan | 50Hz/60Hz (±2% ) |
| Efisiensi keseluruhan | ≥97,5% |
| Saat ini transformator | Arus terukur sekunder 5A |
| Metode pengkabelan CT | Sisi beban, sisi daya |
| Topologi sirkuit | Tiga tingkat |
| Indeks kinerja | Kapasitas kompensasi terukur garis fase< /td> | 220V/400V: 50kvar, 100kvar
480V/690V: 80kvar, 120kvar |
| Jumlah filter | 2~13 Kali |
| Ketidakseimbangan tiga fase manajemen | Dukungan |
| Waktu respons penuh | 5 md |
| Target faktor daya | -1~+1 Dapat disesuaikan |
| Algoritma kontrol | FFT cerdas, daya reaktif sesaat algoritma |
| Metode pendinginan | Pendinginan udara cerdas (penyesuaian kecepatan kipas otomatis) |
| Indeks kebisingan | ≈65dB (kebisingan lingkungan ≤40dB, 1m dari produk), produk tunggal kebisingan) |
| Komunikasi | Antarmuka komunikasi | RS485 |
| Protokol komunikasi | Modbus |
| Fungsi perlindungan | Perlindungan tegangan lebih dan tegangan kurang pada sistem | Dukungan |
| Batas arus otomatis keluaran kompensasi | Dukungan |
| Perlindungan arus berlebih keluaran kompensasi | Didukung |
| Perlindungan suhu berlebih | Didukung |
| Perlindungan tegangan lebih dan kekurangan tegangan sisi DC | Dukungan |
| Kegagalan sistem kontrol | Dukungan |
| Perlindungan kerusakan perangkat sirkuit utama | Dukungan |
| Deteksi tegangan otomatis dan urutan fase saat ini | Didukung |
| Catatan kesalahan | Didukung |
| Pemasangan | Metode instalasi | Dipasang di rak/dipasang di dinding |
