Fungsi dan Penggunaan
Modul unit kualitas daya menggunakan teknologi konversi elektronik daya terbaru, dikombinasikan dengan algoritma kontrol perangkat lunak yang efisien, untuk mencapai berbagai fungsi optimasi kualitas daya. Unit daya dengan fungsi berbeda dapat secara individual melakukan kompensasi reaktif, penyerapan harmonik, pengobatan ketidakseimbangan tiga fase, atau dapat juga digunakan dalam kombinasi multi-fungsi, memenuhi kebutuhan kapasitas dan lingkungan yang berbeda, memberikan berbagai solusi untuk menyelesaikan masalah kualitas daya.
Deskripsi Lengkap
Parameter:
Jumlah daya nominal: APF(A):50/75/100/150
SVG(kvar):50/100
Efisiensi keseluruhan: ≥95%
Waktu respons dinamis: ≤100us
Waktu respons penuh: ≤10ms
Kekuatan / Fungsi Inti:

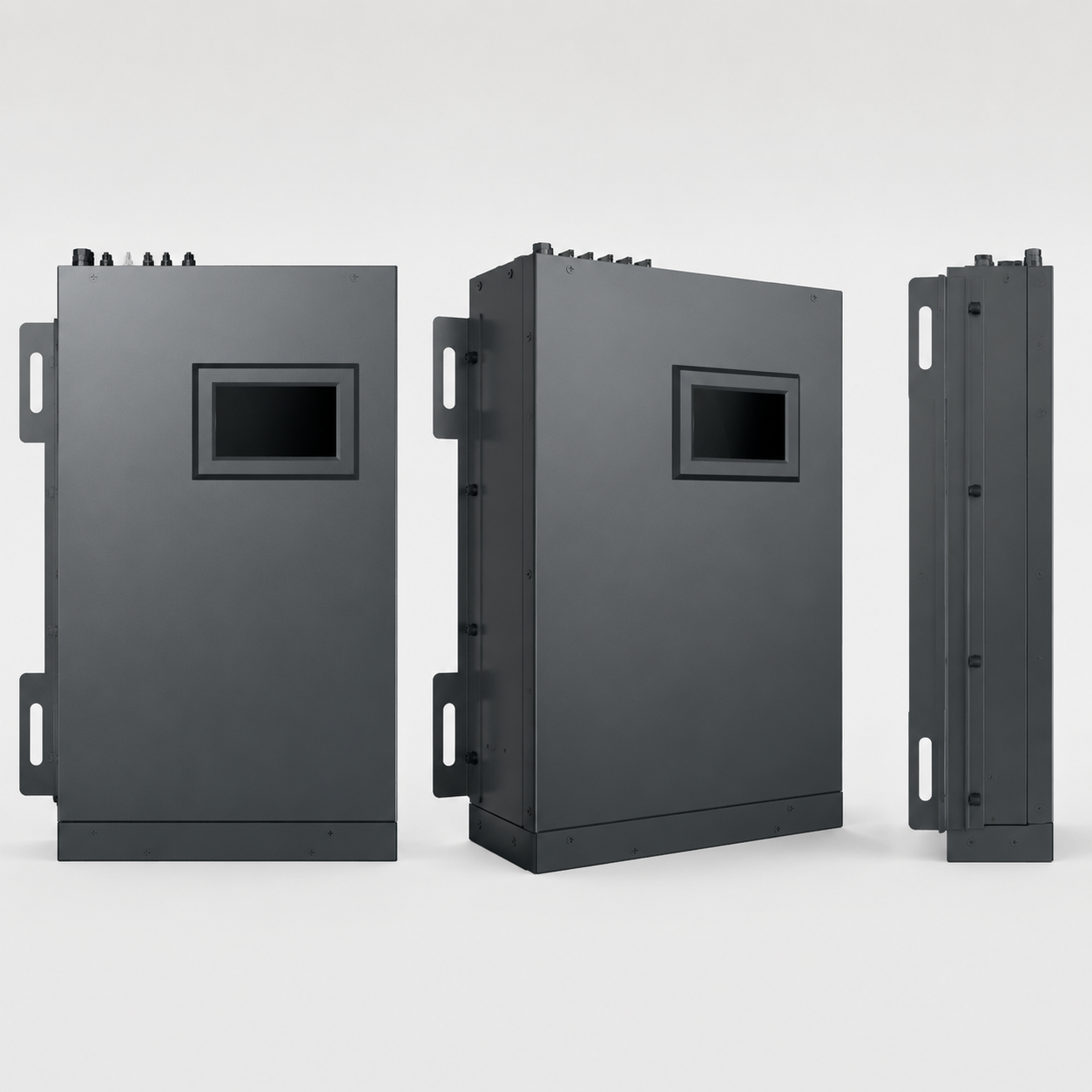

01 Ukuran kecil
Modul menggunakan lebar 520, dapat disesuaikan dengan kotak yang lebarnya 600/800/1000
Dalam hanya 440, cocok untuk kotak kompensasi dengan kedalaman 600mm
Kapasitas satu kotak bisa mencapai 600kVar\900A, cocok untuk lebih banyak skenario
02 Pendinginan kuat
Bagian elektronik daya terpisah secara efektif, desain saluran udara unik untuk lapisan atas dan bawah, mengatasi masalah ventilasi dan pendinginan secara efektif
Bahan radiator menggunakan proses gergaji, performa pendinginan stabil, memastikan efisiensi operasi produk dan mengurangi tingkat kerusakan

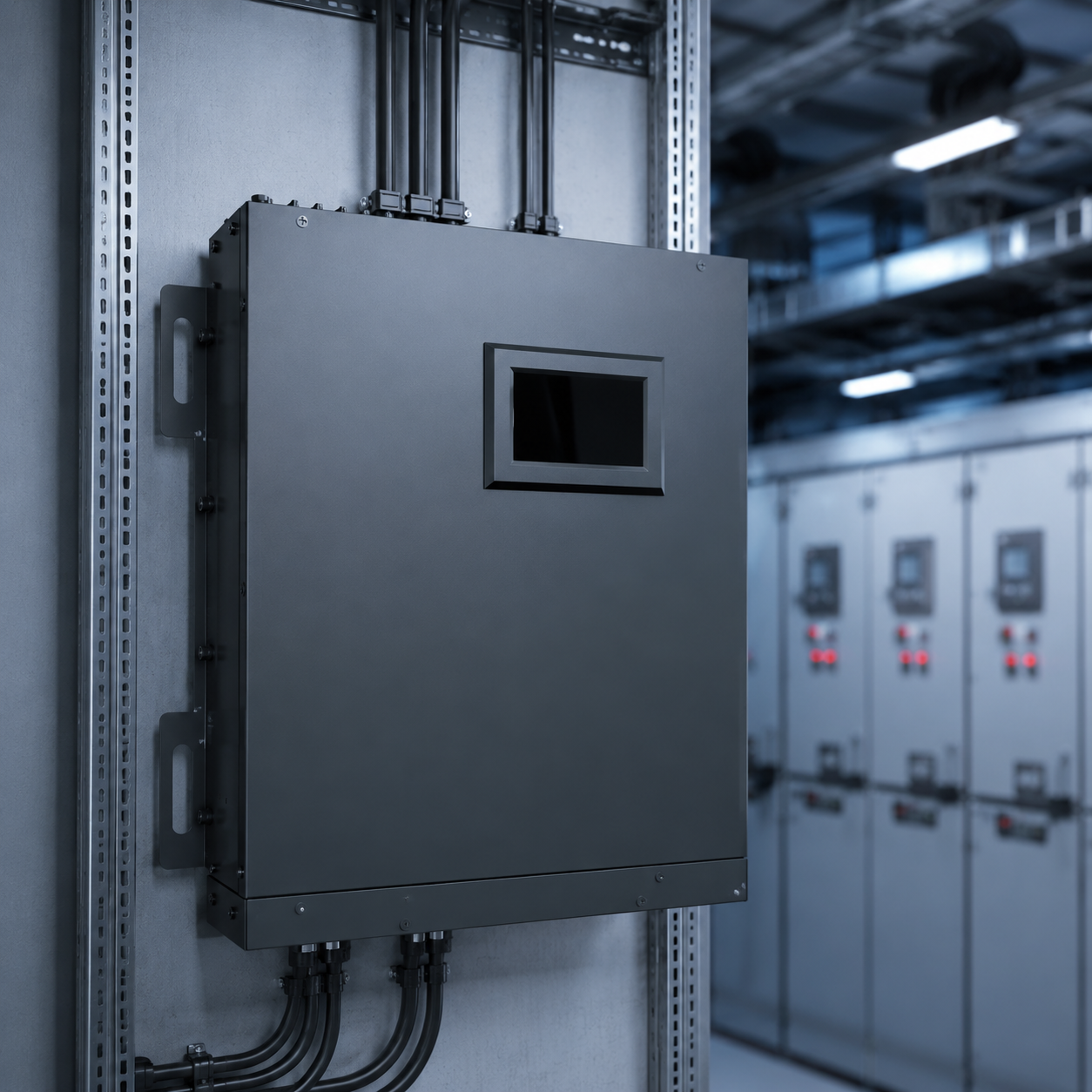

03 Pemasangan mudah

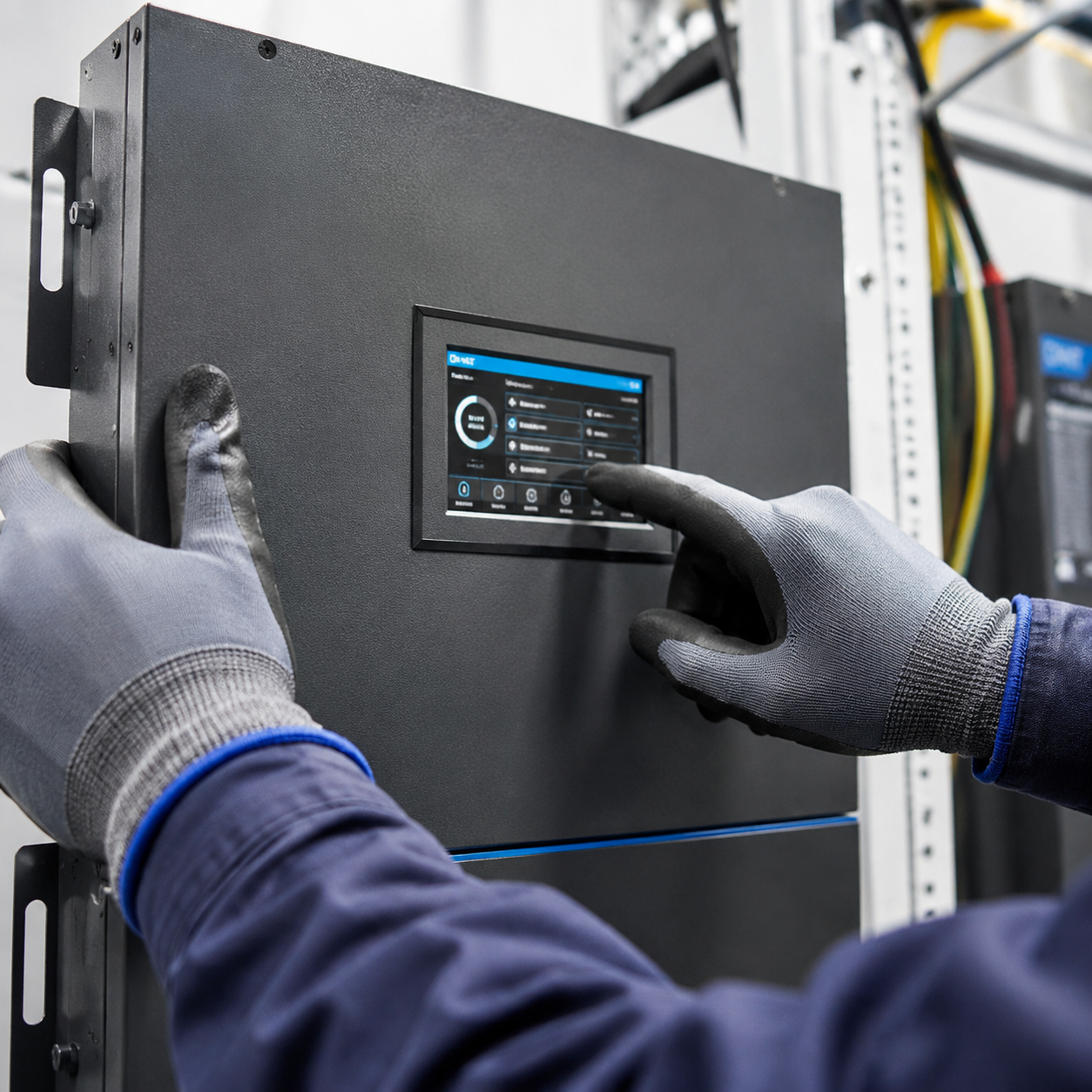

Dapat diatur sesuai situasi spesifik untuk sampling CT sisi jaringan atau beban, dan melalui kontrol khusus untuk pengaturan, membantu pemasangan cepat
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Tipe Produk | NXWAPF |
| Tegangan Garis Input Nominal | 400V±20% |
| Frekuensi Jaringan | 50Hz(±5%) |
| Effisiensi Keseluruhan | ≥97% |
| Transformator Arus (CT) | Arus Sekunder Nominal 5A |
| Mode Koneksi CT | Sisi Beban, Sisi Sumber |
| Topoligi Sirkuit | Tiga Tingkat |
| Indikator Kinerja | Kapasitas Kompensasi Nominal Fase | 50A 75A 100A 150A |
| Kompensasi Reaktif | Dukungan |
| Penyerapan Harmonik | Dukungan |
| Pengobatan Ketidakseimbangan Tiga Fasa | Dukungan |
| Daya Tahan Rendah | Dukungan |
| Jangkauan Filter | 2~25 kali |
| Pemilihan Frekuensi Filter | 2~25 kali |
| Derajat Kompensasi Filter | ≥95% |
| Waktu Respons Cepat | 100us |
| Waktu Respons Penuh | 10ms |
| Algoritma Kontrol | FFT cerdas, daya reaktif instan |
| Cara Pendinginan | Angin cerdas (kipas berkecepatan variabel) |
| Indeks Kebisingan | ≤60dB |
| Komunikasi | Antarmuka Komunikasi | RS485, Bluetooth, GPRS (opsional) |
| Protokol Komunikasi | Modbus |
| Fungsi Perlindungan | Perlindungan tegangan tinggi dan rendah sistem | Dukungan |
| Limit arus keluaran kompensasi otomatis | Dukungan |
| Perlindungan arus berlebih keluaran kompensasi | Dukungan |
| Perlindungan suhu tinggi | Dukungan |
| Perlindungan tegangan tinggi dan rendah sisi DC | Dukungan |
| Galat sistem kontrol | Dukungan |
| Perlindungan kerusakan komponen rangkaian utama | Dukungan |
| Pemeriksaan urutan fase tegangan dan arus otomatis | Dukungan |
| Rekaman gangguan | Dukungan |
| Pemasangan | Cara Pemasangan | Untuk rak |
