Fungsi dan Penggunaan
Modul unit daya kualitas listrik menggunakan teknologi konversi elektronik daya terbaru, dikombinasikan dengan algoritma kontrol perangkat lunak yang efisien, untuk mencapai berbagai fungsi optimasi kualitas listrik. Unit daya dengan fungsi berbeda dapat secara terpisah melakukan kompensasi reaktif, penapisan harmonisa, dan pengobatan ketidakseimbangan tiga fase, atau dapat juga melakukan kombinasi multi-fungsi, memenuhi kebutuhan kapasitas dan lingkungan yang berbeda, memberikan berbagai solusi untuk menyelesaikan masalah kualitas listrik.
Deskripsi Detail
Parameter:
Jumlah daya terukur: APF(A):50/100/150 S
VG(kvar):30/50/100
tingkat penapisan harmonisa:>90% (dalam jangkauan kapasitas perangkat)

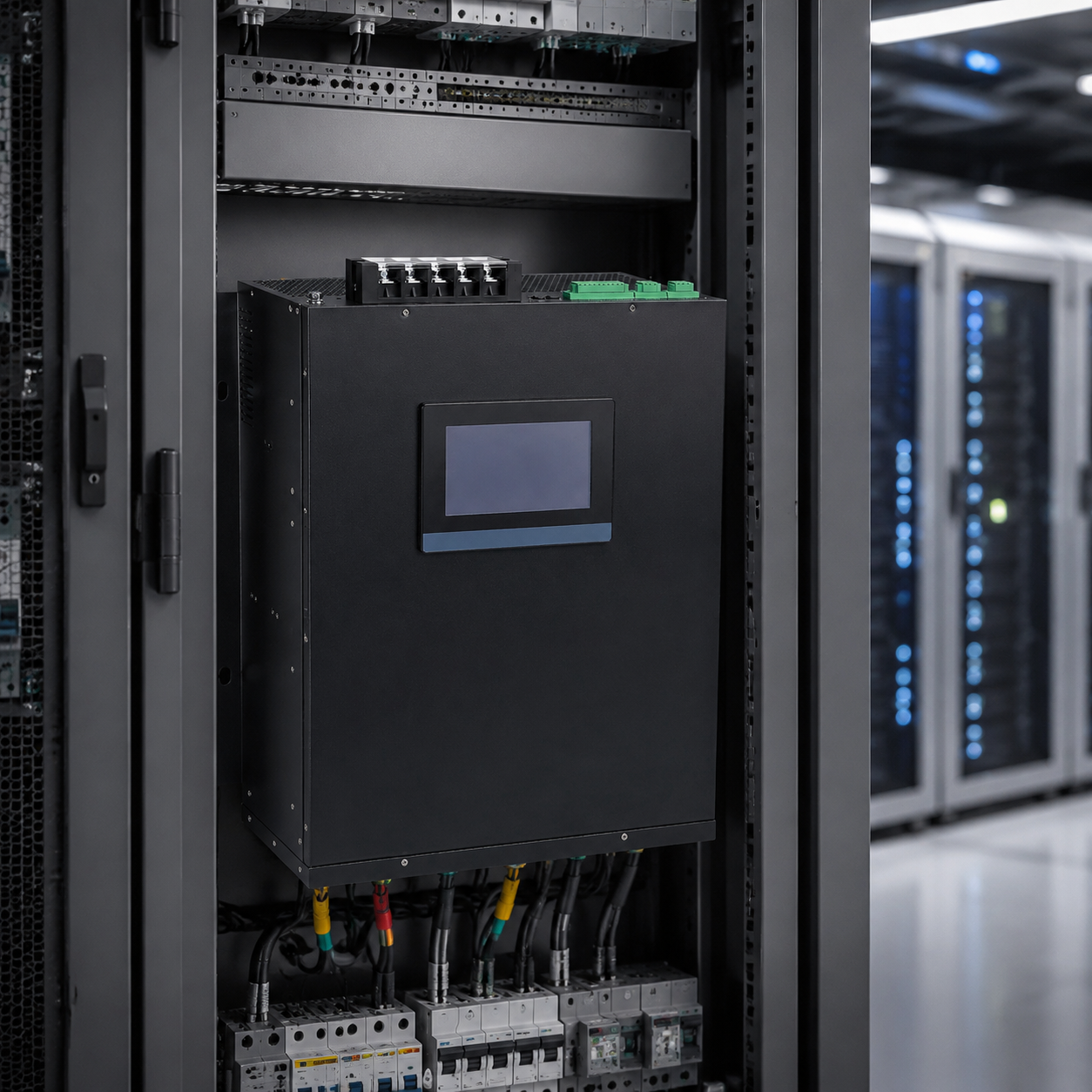

Cara pemasangan: rak/tembok
Fungsi utama/keunggulan:
01 Fleksibel dan mudah digunakan
komposisi bebas, cara kontrol beragam
Dapat dikombinasikan secara bebas dengan kapasitor cerdas, saklar komposit, dan kontakor
berbagai pilihan kontrol komposisi, lebih mudah bagi pelanggan
02 Kinerja luar biasa
desain rendah daya dan suhu lingkungan tinggi
Dapat berjalan pada daya penuh dalam lingkungan suhu 45°C, kerugian produk ≤3%
Konsumsi daya sangat rendah cocok untuk lingkungan penggunaan yang keras, penggunaan pelanggan lebih andal
03 Inovasi teknologi
chip kontrol industri terdepan
Menggunakan chip logika FPGA yang berjalan paralel cepat, program logika gerbang, tidak pernah mati
stabilitas lebih kuat, penggunaan pelanggan lebih tenang
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Parameter sistem | Tegangan terukur | 400V |
| Frekuensi jaringan | 50Hz(±2%) |
| Jumlah unit yang dihidupkan | ≤12 |
| efisiensi keseluruhan | ≥97,5% |
| Arus sekunder CT | 5A |
| Pengkabelan CT | Sisi beban, sisi jaringan |
| Topoligi rangkaian | Tiga tingkat |
| Indikator kinerja | Indikator kinerja | 50A, 75A, 100A, 150A |
| Kompensasi reaktif | Dukung |
| Penapisan harmonisa | Dukung |
| Pengobatan ketidakseimbangan tiga fase | Dukung |
| Jangkauan penapisan | 2~25 kali |
| Pemilihan frekuensi penapisan | 2~25 kali |
| tingkat penapisan kompensasi | ≥92% |
| Waktu respons penuh | <10ms |
| Daya faktor tujuan | -1→+1 dapat disesuaikan |
| Algoritma kontrol | FFT cerdas, daya reaktif instan |
| Cara pendinginan | pendinginan udara cerdas |
| Indikator kebisingan | ≤60db |
| Komunikasi dan pemantauan | Antarmuka komunikasi | RS485, GPRS (opsional) |
| Protokol komunikasi | Modbus |
| Fungsi perlindungan | Perlindungan tegangan jaringan berlebih dan terlalu rendah | Dukung |
| batas arus keluaran kompensasi | Dukung |
| perlindungan arus berlebih kompensasi | Dukung |
| perlindungan suhu tinggi | Dukung |
| perlindungan tegangan dan arus berlebih sisi DC | Dukung |
| kesalahan kontrol sistem | Dukung |
| perlindungan komponen sirkuit utama rusak | Dukung |
| deteksi urutan fase tegangan dan arus otomatis | Dukung |
| catatan gangguan | Dukung |
| Pemasangan | Cara pemasangan | Rak/tembok |
