Fungsi dan Penggunaan

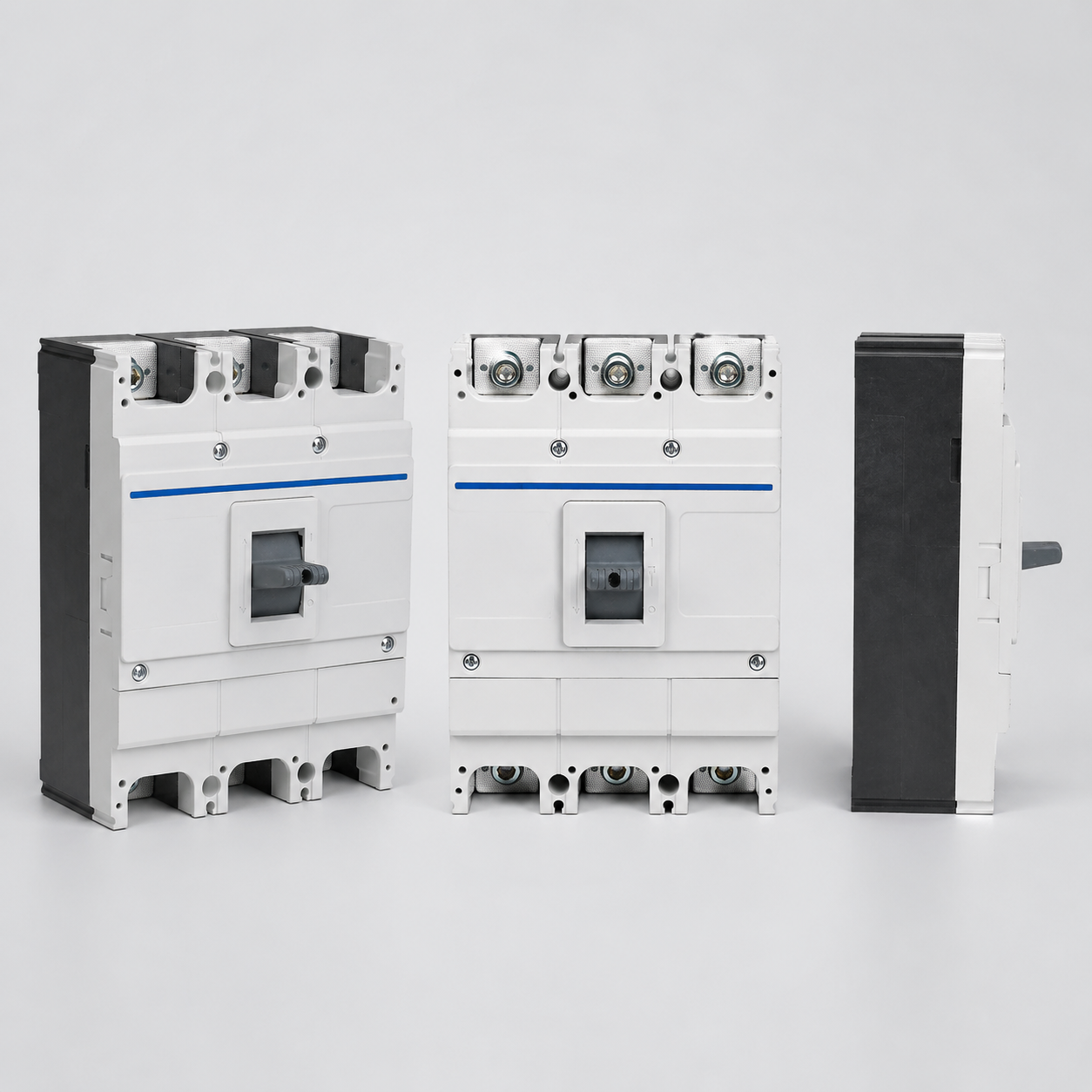

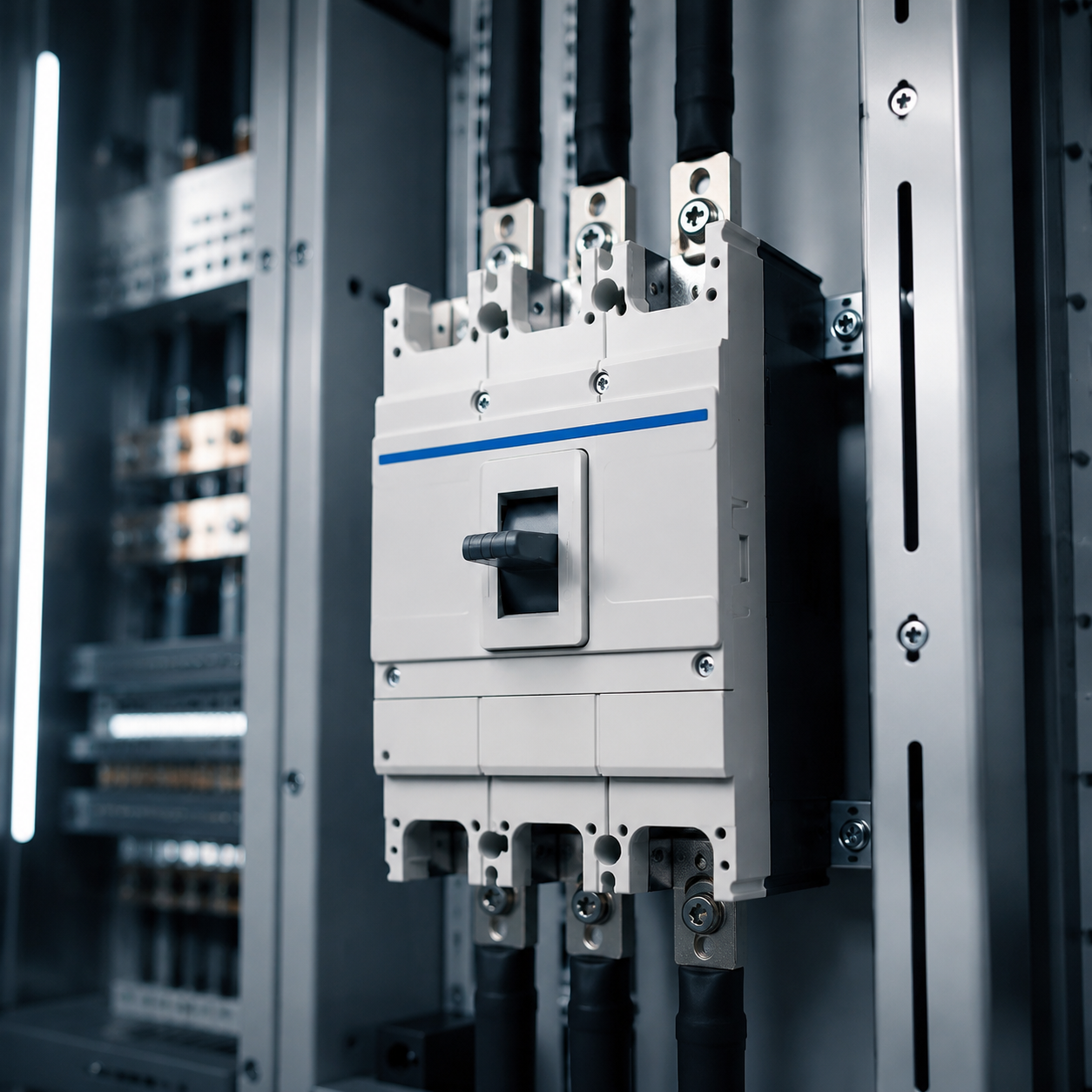

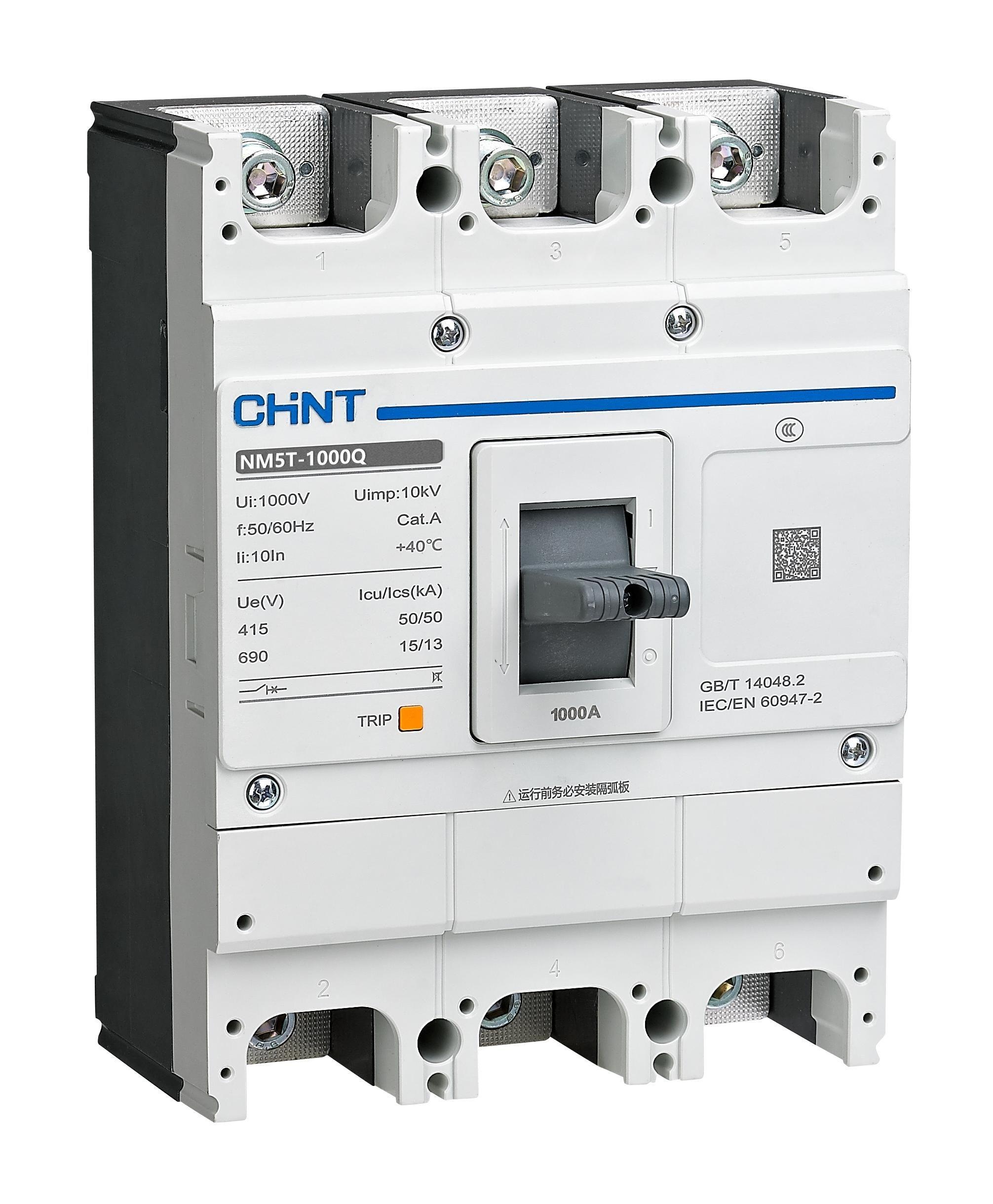

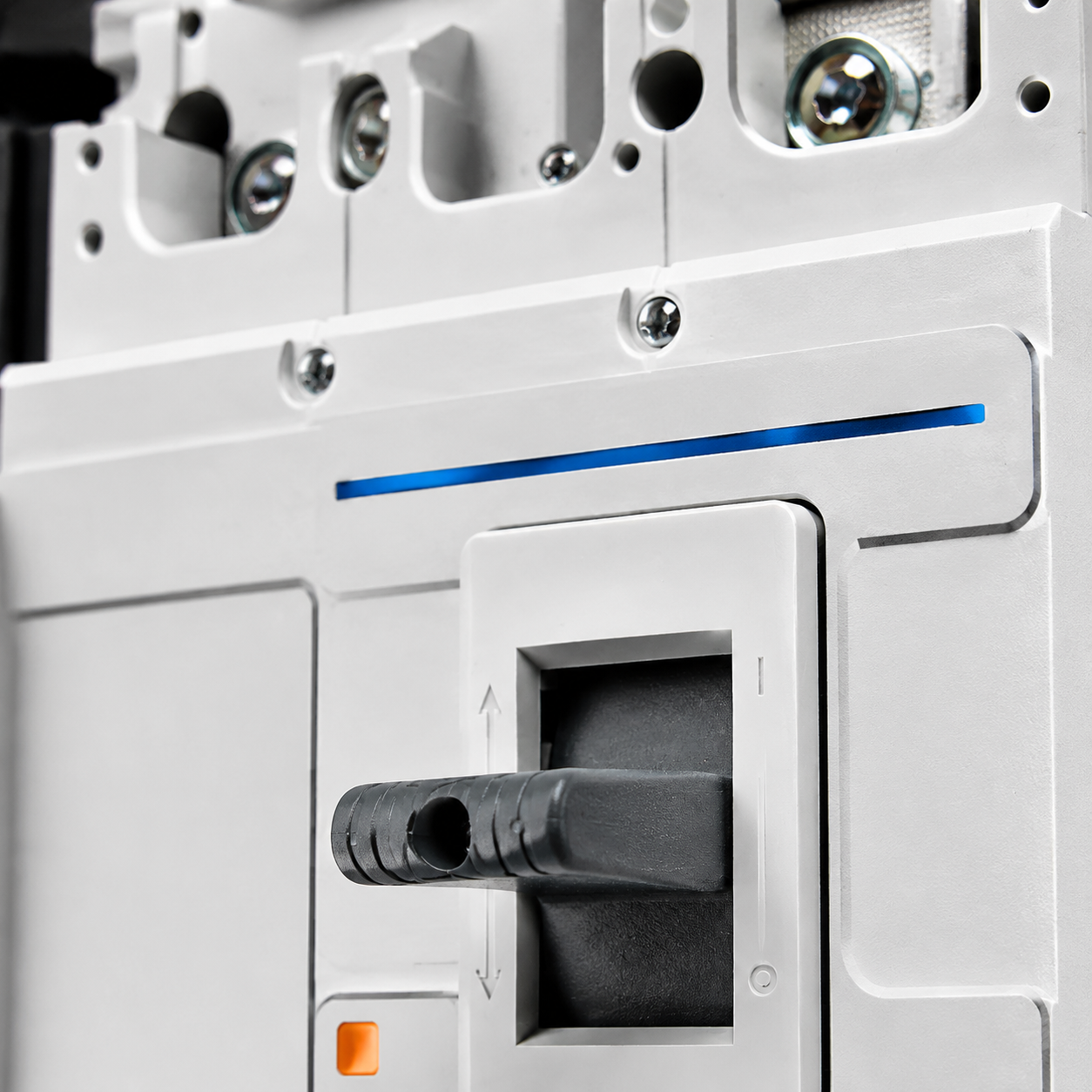

Kasus sirkuit termal plastik NEMA NM5T cocok untuk arus bolak-balik 50/60Hz, tegangan nominal AC690V atau di bawahnya, dan arus nominal 10A hingga 1000A. Sebagai menghubungkan, memutuskan dan membawa arus nominal, dapat melindungi secara andal jalur dan perangkat listrik saat terjadi kelebihan beban, hubung singkat, atau tegangan rendah. Juga dapat digunakan sebagai start tidak sering motor serta perlindungan kelebihan beban, hubung singkat, dan tegangan rendah. Produk ini memiliki karakteristik yang aman, andal, fleksibel, mudah digunakan, dan cerdas dalam jaringan, dapat digunakan secara luas dalam aplikasi distribusi industri 5G & komunikasi.
Deskripsi Rinci
Keunggulan/Fungsi Inti:
01 Kinerja Baik
Tegangan isolasi maksimum AC1000V, beroperasi lebih andal di lingkungan ketinggian tinggi
Ics=100%lcu, daya pemutusan lebih kuat, memastikan keandalan pemutusan dan stabilitas pasokan listrik pengguna
02 Fleksibel dan Mudah Digunakan

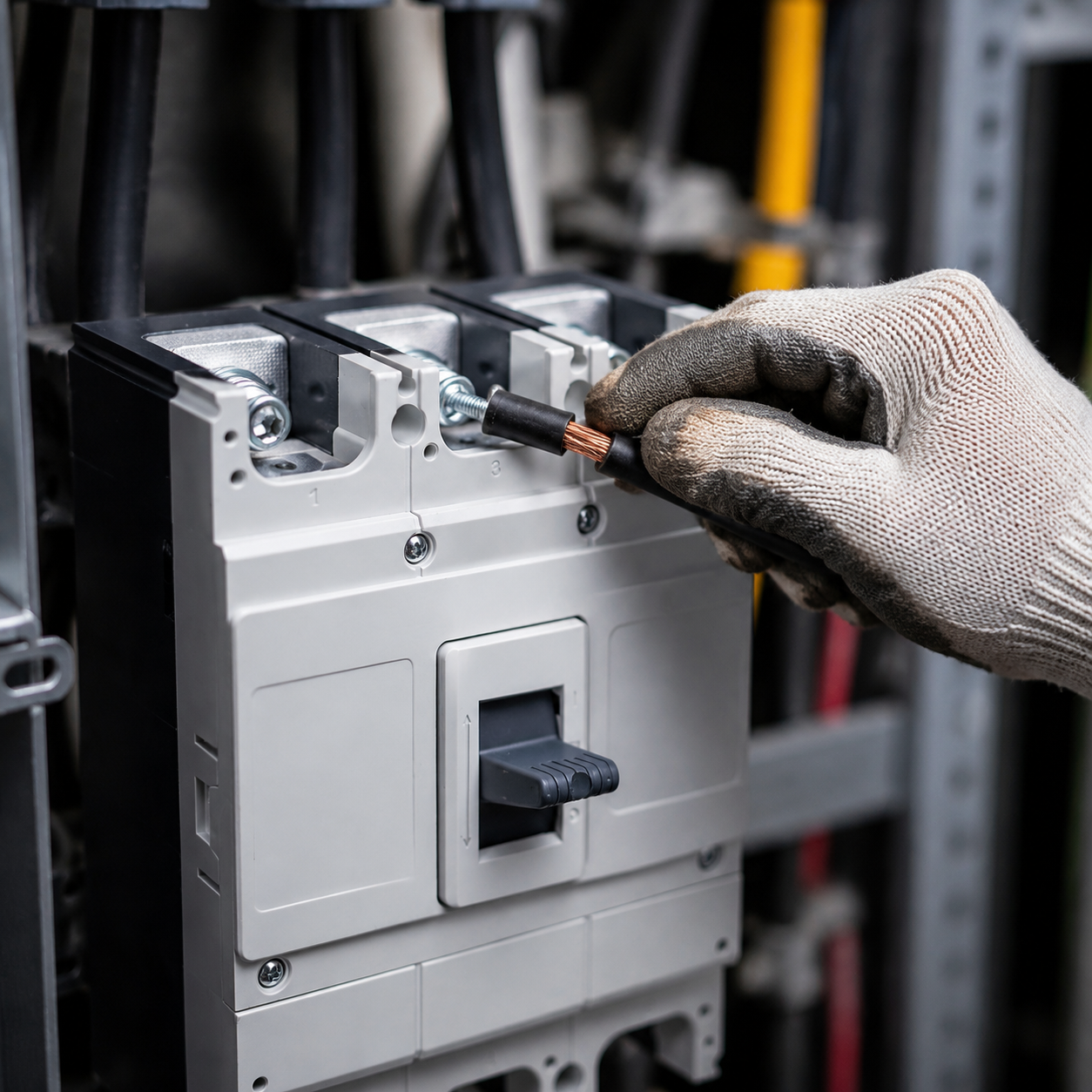

Seluruh seri produk dapat mencapai masuk kabel atas/bawah bebas
Desain aksesori miniatur terdepan di industri, dapat memasang 4 jenis aksesori sekaligus, memenuhi berbagai kebutuhan ekstensi fungsi
03 Mudah Digunakan
Aksesori memiliki instalasi modul kotak, casing aksesori disederhanakan, memudahkan perawatan dan penggantian, mengurangi keragaman stok barang cadang
Parameter Rinci
Tabel Parameter 1
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Jenis Produk | NM5T-125 | 16-20-25-32-40-50-63-80-100-125 |
| NM5T-250 | 80-160-180-200-225-250 |
| Arus Kerja Nominal In(A), 40℃ | | |
| Karakteristik Listrik | Tegangan Isolasi Nominal Ui (V) | 1000 |
| Tegangan Tahan Impuls Nominal Uimp (kV) | 8 |
| Tegangan Kerja Nominal Ue(AC)50/60Hz | 380/400/415, 660/690 |
| Jumlah Kutub | 3P |
| | 4P (3P+N, 4P) |
| Kemampuan Pemutusan | F |
| | Q |
| | F |
| | Q |
| Kemampuan Pemutusan Arus Singkat Maksimum Icu(kA) | AC380/400/415V: 36
AC660/690V: 8 |
| Kemampuan Pemutusan Arus Singkat Berjalan Ics(kA) | AC380/400/415V: 36
AC660/690V: 4 |
| Standar yang Sesuai | IEC/EN 60947-2, GB/T 14048.2 |
| Kelas Penggunaan | A |
| Suhu Lingkungan Kerja(℃) | -35~+70 |
| Fungsi Isolasi² | |
| Cara Koneksi | Masuk kabel atas/bawah bebas³ |
| Jarak Terbang | ≤ 50 / Terbang Nol (memerlukan pemasangan tutup pendek TCN) |
| Umur Mekanis (kali) | Tidak Perlu Perawatan: 20000
Dengan Perawatan: 40000 |
| Umur Listrik (kali) | AC380/400/415V, In: 10000 |
| Jenis Perlindungan | Perlindungan Distribusi |
| Pemasangan dan Koneksi | Fixed | Koneksi Depan Panel |
| | Koneksi Belakang Panel |
| Insert | Koneksi Depan Panel |
| | Koneksi Belakang Panel |
| Draw-out | Koneksi Depan Panel |
| | Koneksi Belakang Panel |
| Dimensi Eksternal | Dimensi Eksternal(mm) Lebar(W) × Tinggi(H) × Dalam(D) | 3P: 92×155×75.5
4P: 122×155×75.5 |
| | 92×155×91
122×155×91 |
| | 107×165×76.5
142×165×76.5 |
| | 107×165×101.5
142×165×101.5 |
| Catatan | 1. Saat koneksi masuk bawah, kemampuan pemutusan harus dikurangi menjadi 75%. | |
Tabel Parameter 2
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Sistem | NMST-400 | 250-315-350-400 |
| NM5T-630 | 400-500-630 |
| NM5T-1000 | 630-700-800-1000 |
| | 1000 |
| | 12 |
| | 380/400/415, 660/690 |
| | F |
| | Q |
| | 50 |
| | 10 |
| | 50 |
| | 10 |
