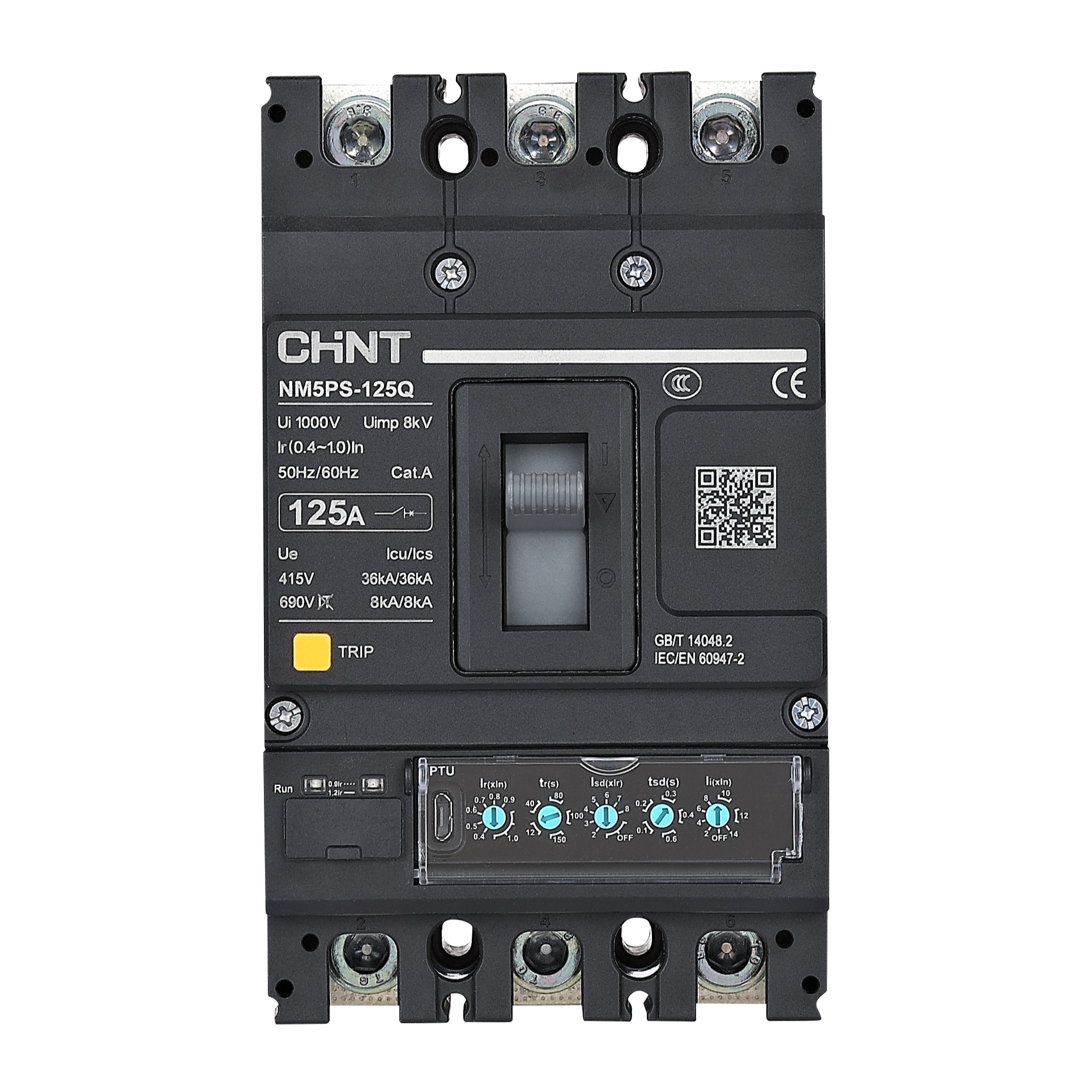

Kontaktor sengatan elektronik seri NM5PS

Kategori produk:: MCCB
Kode produk:: P-262
Model:: NM5PS

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik distribusi, produk pemutus sirkuit kasing plastik terutama digunakan untuk pemutus sirkuit kasing plastik NEMA NM5PS dari CHINT yang digunakan untuk arus bolak-balik 50/60Hz, tegangan nominal AC 690V dan di bawahnya, arus nominal 16A hingga 1000A dalam sirkuit. Sebagai penghubung, pemutus dan pembawa daya

Kejutan saat inquiry

Sorotan produk

Dukungan Komunikasi Cerdas
Perlindungan beban berlebih yang andal
Kemampuan perlindungan korsleting
Kemampuan pemutusan yang kuat
Pemasangan dan perawatan yang mudah

Model

NM5PS

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriPerangkat saklarKategori KeduaKontaktor kotak plastik

Keunggulan/Fitur Inti01 Kinerja yang luar biasa; tegangan isolasi tertinggi AC1000V, beroperasi lebih andal dalam lingkungan dataran tinggi; Ics=100%lcu, daya pemutusan yang lebih kuat, memastikan keandalan pemutusan saklar dan stabilitas pasokan listrik pengguna; 02 Mudah digunakan; seluruh rangkaian produk dapat melakukan pemasukan kabel atas/bawah secara bebas; desain aksesori miniaturisasi yang unggul di industri, dapat menginstal 4 jenis aksesori sekaligus, serta memenuhi berbagai kebutuhan ekspansi fungsi;

Detail produk

Fungsi dan Penggunaan

Keeper sirkuit NM5PS seri dari CHINT digunakan untuk arus bolak-balik 50/60Hz, tegangan nominal AC690V atau di bawahnya, dan arus nominal 16A hingga 1000A. Sebagai penyambung, pemutus, dan pembawa arus nominal, dapat melindungi secara andal jalur dan perangkat listrik saat terjadi kelebihan beban, hubung singkat, dan tegangan rendah. Juga dapat digunakan untuk start motor yang tidak sering dan perlindungan terhadap kelebihan beban, hubung singkat, serta tegangan rendah. Produk ini dapat digunakan secara luas dalam berbagai aplikasi distribusi daya industri.

Deskripsi Lengkap

Keunggulan/Fungsi Inti:
01 Kinerja Unggul
Tegangan isolasi maksimum AC1000V, lebih andal dalam lingkungan ketinggian tinggi

Ics=100%lcu, kemampuan pemutusan lebih kuat, memastikan keandalan pemutusan dan stabilitas pasokan listrik pengguna
02 Fleksibel dan Mudah Digunakan
Seluruh seri produk dapat menyesuaikan koneksi masuk atas/bawah secara bebas

Desain aksesori miniatur yang unggul di industri, dapat memasang 4 aksesori sekaligus, memenuhi berbagai kebutuhan ekstensi fungsi

03 Terhubung Cerdas
Mampu mengukur ketidakseimbangan arus, menampilkan catatan trip/materi gangguan, memenuhi kebutuhan sistem digitalisasi dan otomatisasi pelanggan

Parameter Lengkap

Tabel Parameter 1

Kategori Parameter	Parameter	Nilai Parameter
Nama Produk		NM5PS-12S
Kinerja Listrik	Arus kerja nominal In(A), 40℃	32-63-100-125
	Tegangan isolasi nominal Ui V	1000
	Tegangan benturan tahan nominal Uimp kV	8
	Tegangan kerja nominal Ue(V), AC 50/60Hz	380/400/415, 660/690
	Jumlah kutub	3P
		4P
	Kemampuan pemutusan	F
		Q
		R
	Kemampuan pemutusan arus pendek maksimum Icu(kA)	AC380/400/415V 36
		AC660/690V 8
	Kemampuan pemutusan arus pendek operasional Ics(kA)	AC380/400/415V 36
		AC660/690V 4
	Kemampuan tahan arus pendek jangka waktu tertentu Icw(kA), 1s	AC380V/400V/415V -
	Standar yang sesuai	IEC/EN 60947-2, GB/T 14048.2
	Kelas penggunaan	A
	Suhu lingkungan kerja(℃)	-35~+70
	Fungsi isolasi
	Jenis koneksi	masuk atas/bawah bebas²
	Jarak penerbangan busur	≤50/Busur nol (diperlukan pemasangan pelindung busur pendek TCV)
	Umur mekanis (kali)	tanpa perawatan 20000
		dengan perawatan 40000
	Umur listrik (kali)	AC380/400/415V 10000
	Jenis listrik	perlindungan distribusi
	Jenis perlindungan	perlindungan motor
Pemasangan dan Koneksi	fixed type
	Koneksi depan panel	■
	Koneksi belakang panel
	type insert
	Koneksi depan panel	■
	Koneksi belakang panel
	dasar ekstrak
	Koneksi depan panel	-
	Koneksi belakang panel	-
Dimensi Eksternal	Dimensi eksternal(mm) lebar(W)×tinggi(H)×dalam(D)	3P 92×155×75.5 92×155×91
		4P 122×155×75.5 122×155×91
Catatan	1. Fungsi isolasi tidak berlaku untuk jenis sirkuit dengan jumlah kutub 4A/4D; 2. Saat koneksi masuk bawah, kemampuan pemutusan harus diturunkan menjadi 75% penggunaan.

Tabel Parameter 2

Kategori Parameter	Item Parameter	Nilai Parameter
Parameter Sistem	NM5PS-250	160-200-225-250
	NM5PS-400	250-300-315-400
		1000
		1000
		8
		12
		380/400/415, 660/690
		380/400/415, 660/690
	F	36
	Q	50
	R	70
	F	36
	Q	50
	R	70
	F	8
	Q	10
	R	10
	F	8
	Q	10
	R	15
	F	4
	Q	5
	R	5
	F	4
	Q	10
	R	15
	-	6
Kemampuan Kinerja	B
		20000
		10000
		40000
		20000
		10000
		8000

Tabel Parameter 3

Kategori Parameter	Item Parameter	Nilai Parameter
Tipe Produk		NMSPS-630
Kinerja Listrik	Arus Kerja Terukur In(A),40℃	400-500-630
	Tegangan Isolasi Terukur Ui (V)	1000
	Tegangan Impuls Tahan Terukur Uimp (kV)	12
	Tegangan Kerja Terukur Ue(V),AC 50/60Hz	380/400/415, 660/690
	Jumlah Kutub	3P
		4P(3P+N, 4P)
	Kemampuan Pemutus	F
		Q
		R
	Kemampuan Pemutus Arus Lengkap Terukur Icu(kA)	AC380/400/415V 50
		70
		100
		AC660/690V 10
		15
		20
	Kemampuan Pemutus Arus Operasional Terukur Ics(kA)	AC380/400/415V 50
		70
		70
		AC660/690V 10
		15
		15
	Kemampuan Tahan Arus Jangka Pendek Terukur Icw(kA),1s	AC380V/400V/415V 8
	Standar yang Sesuai	IEC6947.2, GB/T14048.2
	Kelas Penggunaan	B
	Suhu Lingkungan Kerja (℃)	-35 ~ +70
	Fungsi Isolasi
	Cara Pemasangan	≤ Atas / Bawah Bebas Masuk
	Jarak Terbang Busur	≤ 50/ Busur Nol (Perlu Memasang Tutup Terminal Pendek TCY)
	Umur Mekanik (Kali)	Tidak Perlu Perawatan 10000
		Dengan Perawatan 20000
	Umur Listrik (Kali)	AC380/400/415V,In 8000
	Jenis Perlindungan	Perlindungan Distribusi
		Perlindungan Motor
Pemasangan dan Koneksi	Fixed	Koneksi di Depan Papan
		Koneksi di Belakang Papan
	Insert	Koneksi di Depan Papan
		Koneksi di Belakang Papan
	Dasar Tarik	Koneksi Depan Panel
		Koneksi Belakang Panel
Dimensi Fisik	Dimensi Fisik (mm) Lebar(W)×Tinggi(h)×Dalam(D)	3P 140×257×111 140×257×111
		4P 184×257×111 184×257×111

Tabel Parameter 4

Kategori Parameter	Item Parameter	Nilai Parameter
Parameter Sistem	NM5PS-800(W630)	800-400-500-630-700-800 W630-400-500-630
	NM5PS-1000	630-800-1000
		1000
		12
		380/400/415、660/690
		F
		Q
		R
		50
		70
		100
		15
		20
		20
		50
		70
		70
		13
		15
		15
		800:10 W630.8
		12
Indeks Kinerja		10000
		20000
		800:5000 W630:8000
		2500
Komunikasi
Fungsi Perlindungan
Pemasangan		182270115
		210×280×118
		240270115
		280×280×118
