Fungsi dan Penggunaan

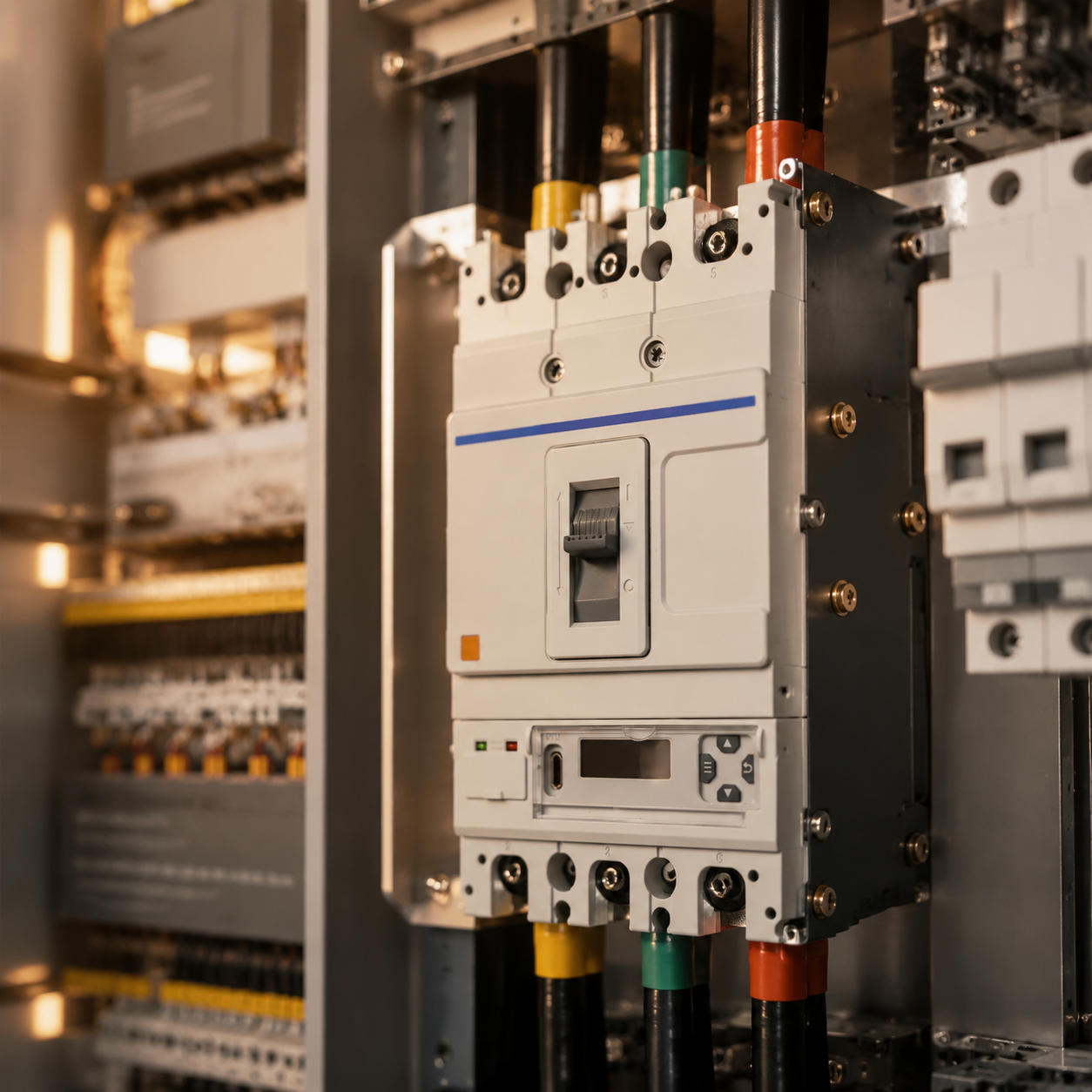

Kereta listrik NM5 seri ZhenTai New Edge cocok digunakan dalam sirkuit berfrekuensi AC 50/60Hz, tegangan nominal AC 690V atau di bawahnya, arus nominal 16A hingga 1000A. Sebagai penghubung, pemutus, dan pembawa arus nominal, dapat melindungi secara andal jalur dan perangkat listrik ketika terjadi kelebihan beban, hubung singkat, atau tegangan rendah. Bisa juga digunakan untuk menghidupkan motor secara tidak sering serta perlindungan terhadap kelebihan beban, hubung singkat, dan tegangan rendah. Produk ini memiliki karakteristik yang aman, andal, fleksibel, mudah digunakan, dan terhubung secara cerdas, sehingga bisa digunakan secara luas dalam berbagai aplikasi distribusi daya di sektor bangunan, energi baru, listrik, infrastruktur, dan lainnya.
Deskripsi Detail
Keunggulan/Fungsi Inti:
01 Kinerja Baik
Tegangan isolasi maksimum AC1000V, operasi lebih andal di lingkungan ketinggian tinggi
Ics=100%lcu, kemampuan pemutusan lebih kuat, memastikan keandalan pemutusan kereta listrik dan stabilitas pasokan listrik pengguna
02 Fleksibel dan Mudah Digunakan
Seluruh produk seri dapat menyetujui masuk kabel atas/bawah
Desain aksesori miniatur yang unggul di industri, dapat memasang 4 aksesori sekaligus, memenuhi berbagai kebutuhan ekstensi fungsi

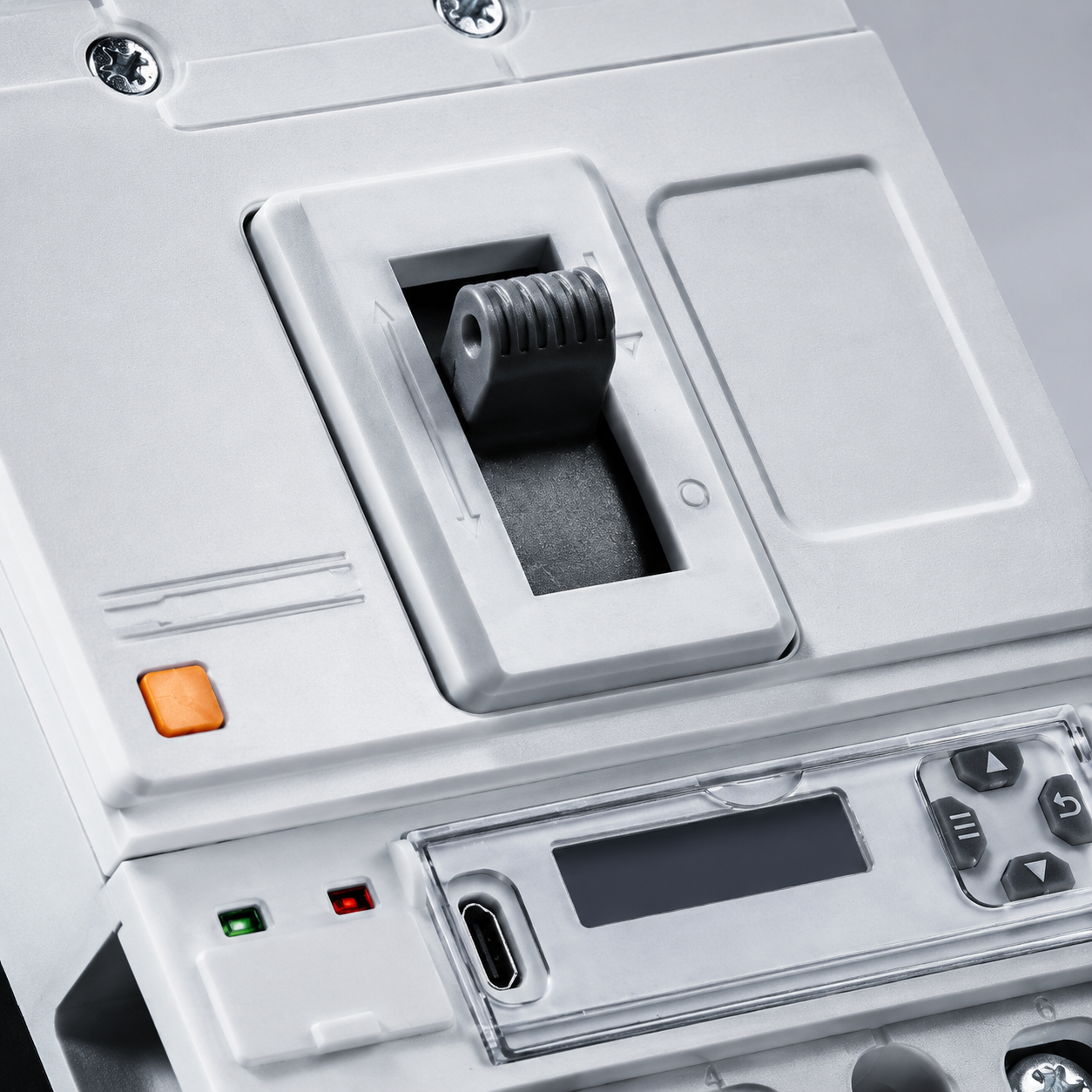

03 Terhubung Secara Cerdas
Mempunyai pengukuran ketidakseimbangan arus, catatan trip/menampilkan informasi gangguan, dll., memenuhi kebutuhan pelanggan dalam menyusun sistem digital dan cerdas
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|

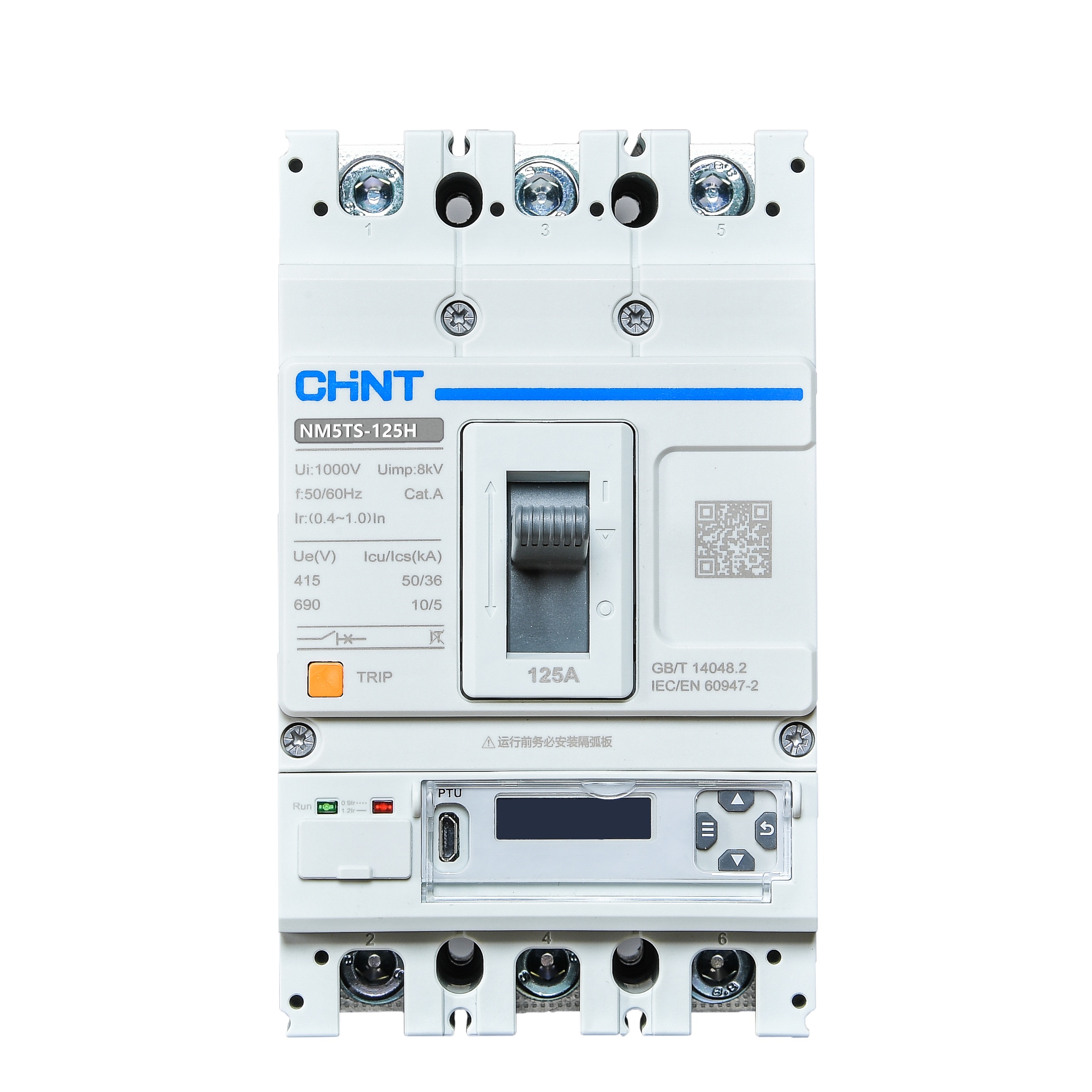

| Jenis Produk | NM5S-125 | 32, 63, 100, 125 |
| NM5S-250 | 160, 200, 225, 250 |
| NM5S-400 | 250, 300, 315, 400 |
| NM5S-630 | 400, 500, 630 |
| NM5S-800(W630) | 800, 400, 500, 630, 700, 800 W630, 400, 500, 630 |
| NM5S-1000 | 630, 800, 1000 |
| Arus Kerja Nominal In(A), 40℃ | | |
| Kinerja Listrik | Tegangan Isolasi Nominal Ui(V) | 1000 |
| Tegangan Tahan Impuls Nominal Uimp(kV) | 8 |
| Tegangan Kerja Nominal Ue(V), AC 50/60Hz | 380/400/415/660/690 |
| Jumlah Kutub | 3P |
| | 4P |
| Kemampuan Pemutusan | Kemampuan Pemutusan Arus Searah Maksimum Icu(kA) | AC380/400/415V: 36, 50, 70; AC660/690V: 8, 10, 10 |
| Kemampuan Pemutusan Arus Searah Operasional Ics(kA) | AC380/400/415V: 36, 50, 50; AC660/690V: 4, 5, 5 |
| Kemampuan Tahan Arus Searah Nominal Icw(A), 1s | AC380V/400V/415V: 4, 5, 5; 6, 10, 15; 8, 13, 15; 800/10, 630/8, 12 |
| Standar yang Dituju | | IEC/EN 60947-2, GB/T 14048.2 |
| Kelas Penggunaan | | A, B |
| Suhu Lingkungan Kerja (℃) | | -35~+70 |
| Fungsi Isolasi | | Masuk kabel atas/bawah |
| Cara Koneksi | | Masuk kabel atas/bawah |
| Jarak Terbang Api (mm) | | ≤50/terbang api nol (perlu memasang terminal pendek TCY) |
| Umur Mekanis (kali) | Tanpa Perawatan | 20000, 20000, 10000, 10000, 10000, 5000 |
| Dengan Perawatan | 40000, 40000, 20000, 20000, 20000, 10000 |
| Umur Listrik (kali) | AC380/400/415V/In | 10000, 10000, 8000, 8000, 2500 |
| | 800/5000 W630/8000 |
| Jenis Perlindungan | | Perlindungan Distribusi, Perlindungan Motor |
| Pemasangan dan Koneksi | Tetap | Koneksi depan papan, koneksi belakang papan |
| Terpasang | Koneksi depan papan, koneksi belakang papan |
| Dasar Tarik Keluar | Koneksi depan papan, koneksi belakang papan |

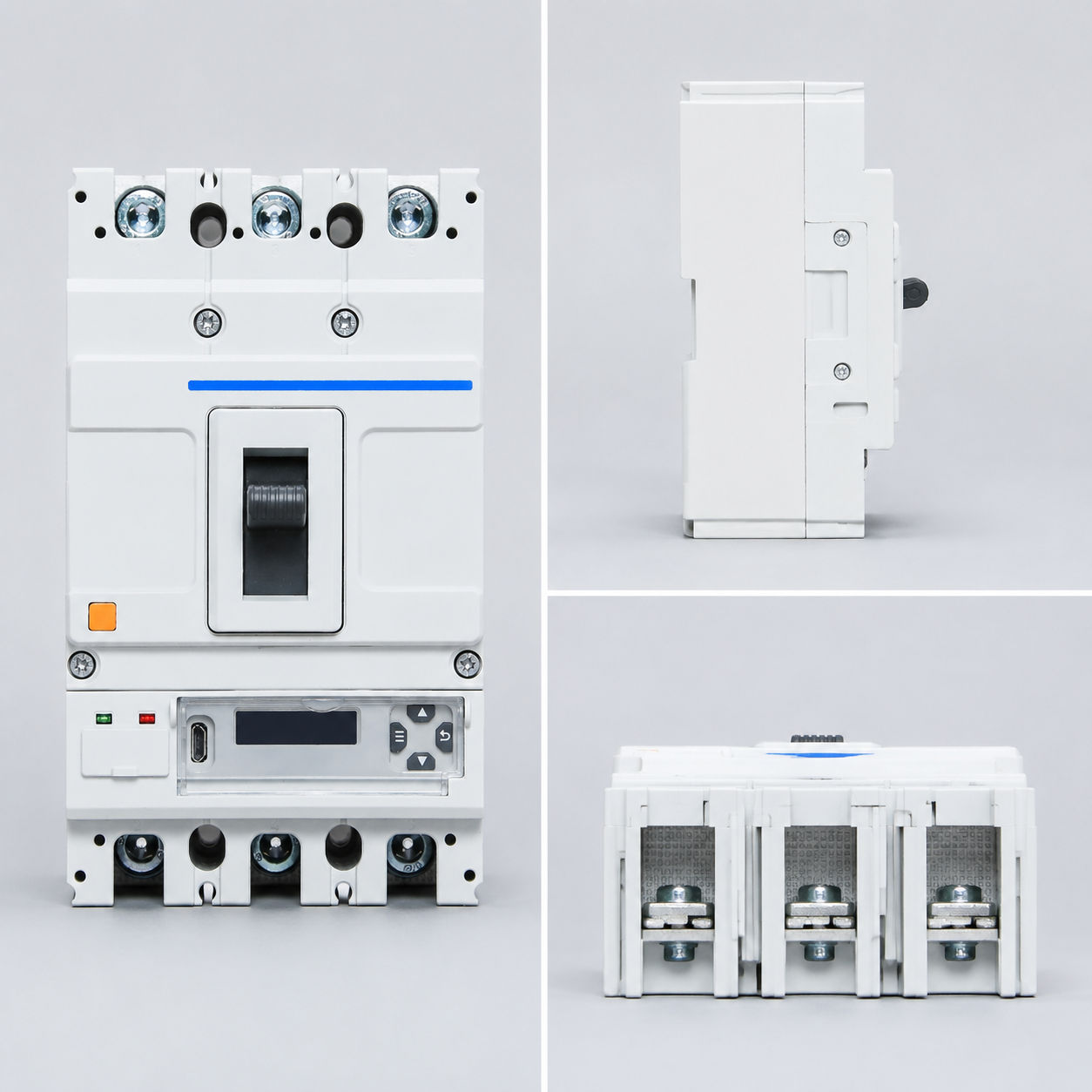

| Ukuran Fisik | Ukuran Fisik (mm) Lebar(W)×Tinggi(H)×Dalam(D) 3P | 92×155×75.5, 92×155×91, 107×165×101.5, 140×257×111, 140×257×111, 182×270×115, 210×280×118, 210×280×118 |
| 4P | 122×155×75.5, 122×155×91, 142×165×101.5, 184×257×111, 184×257×111, 240×270×115, 280×280×118, 280×280×118 |
