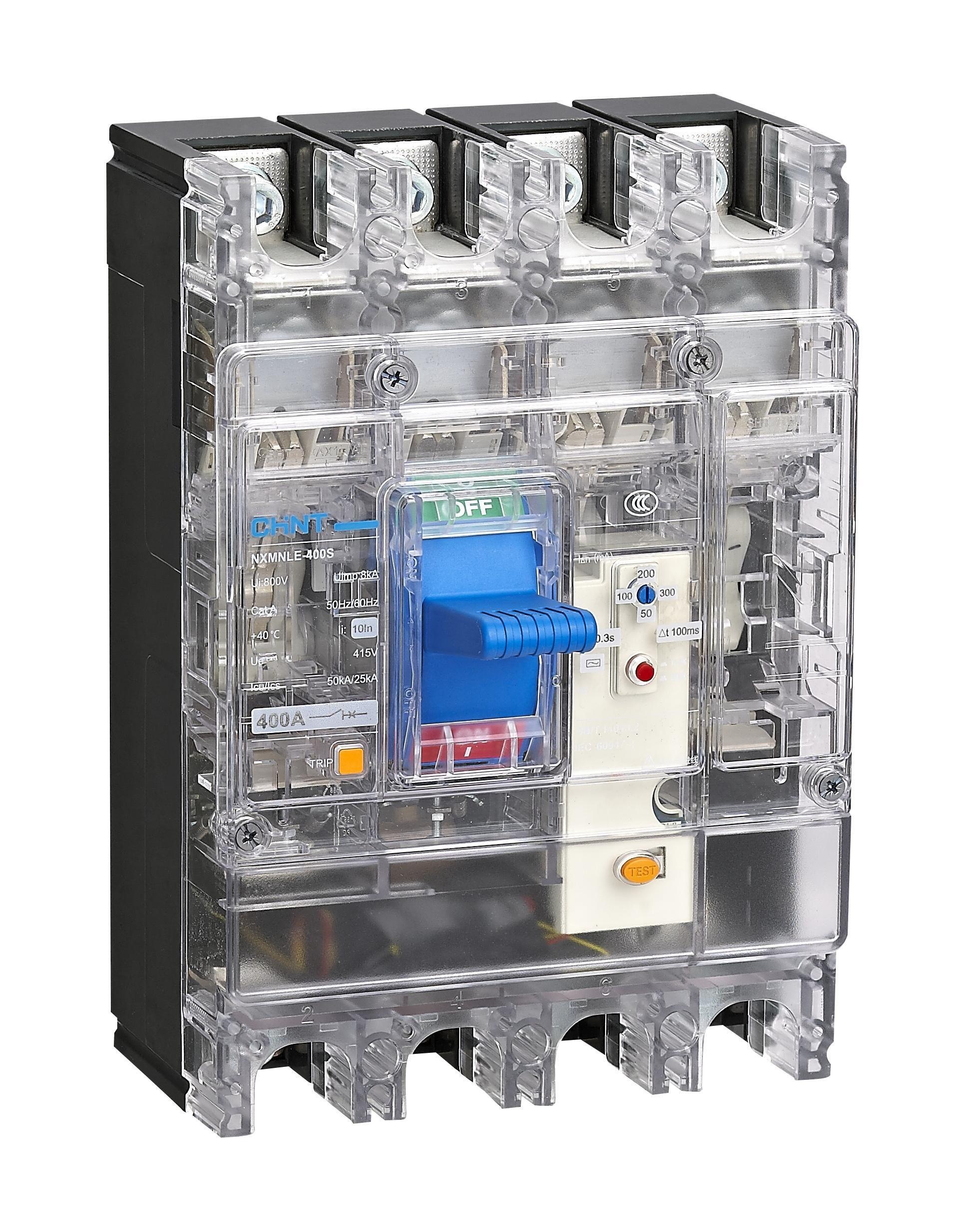

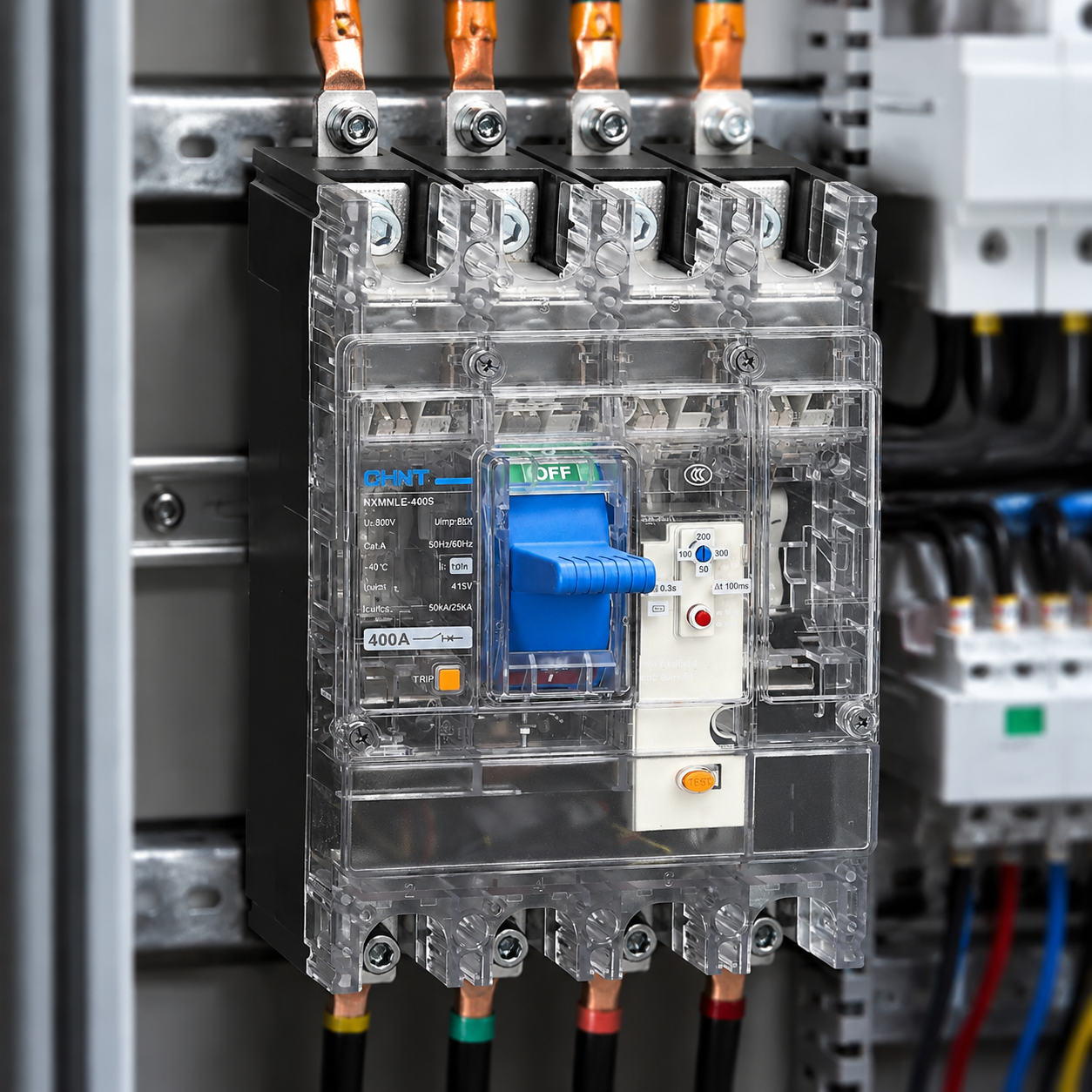

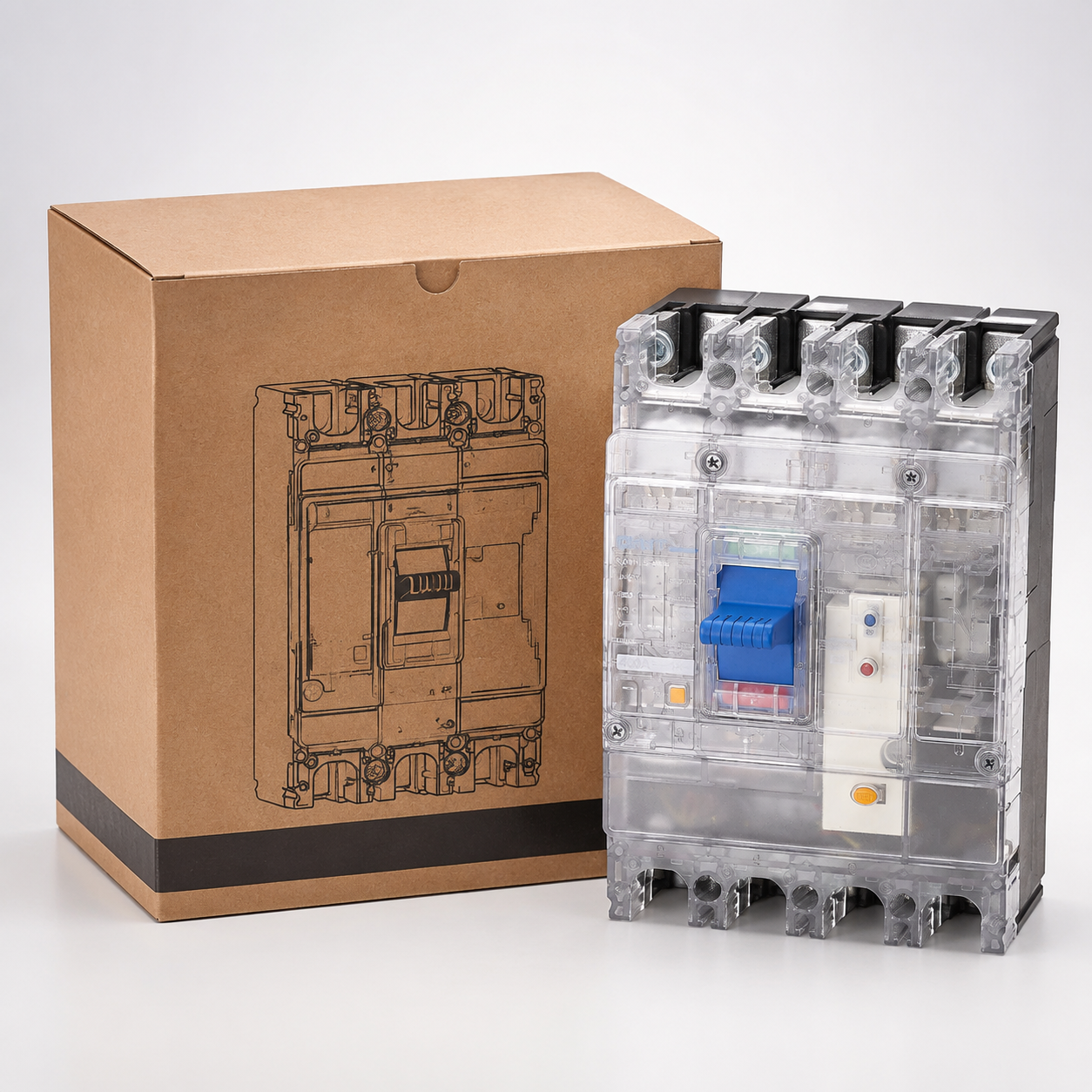

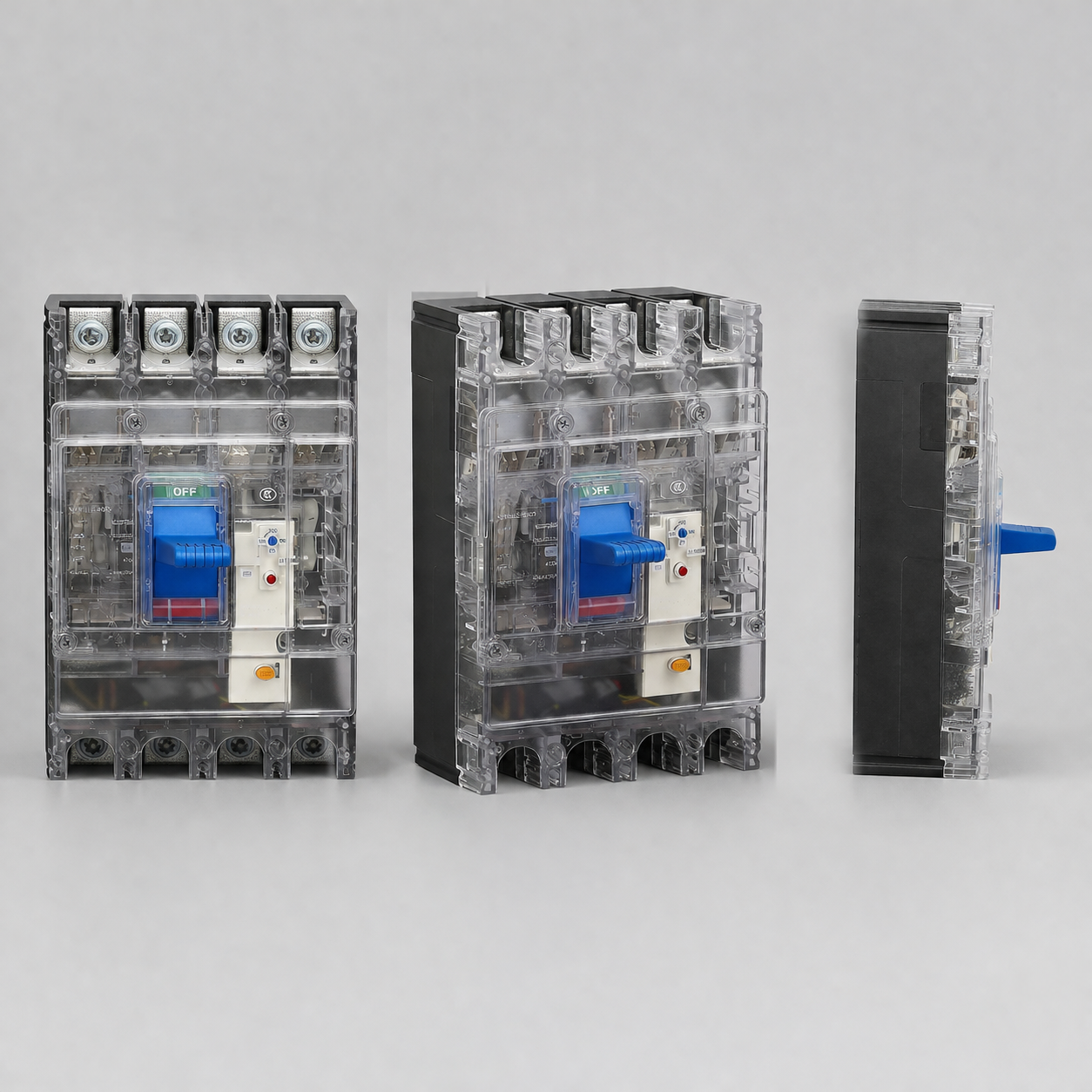

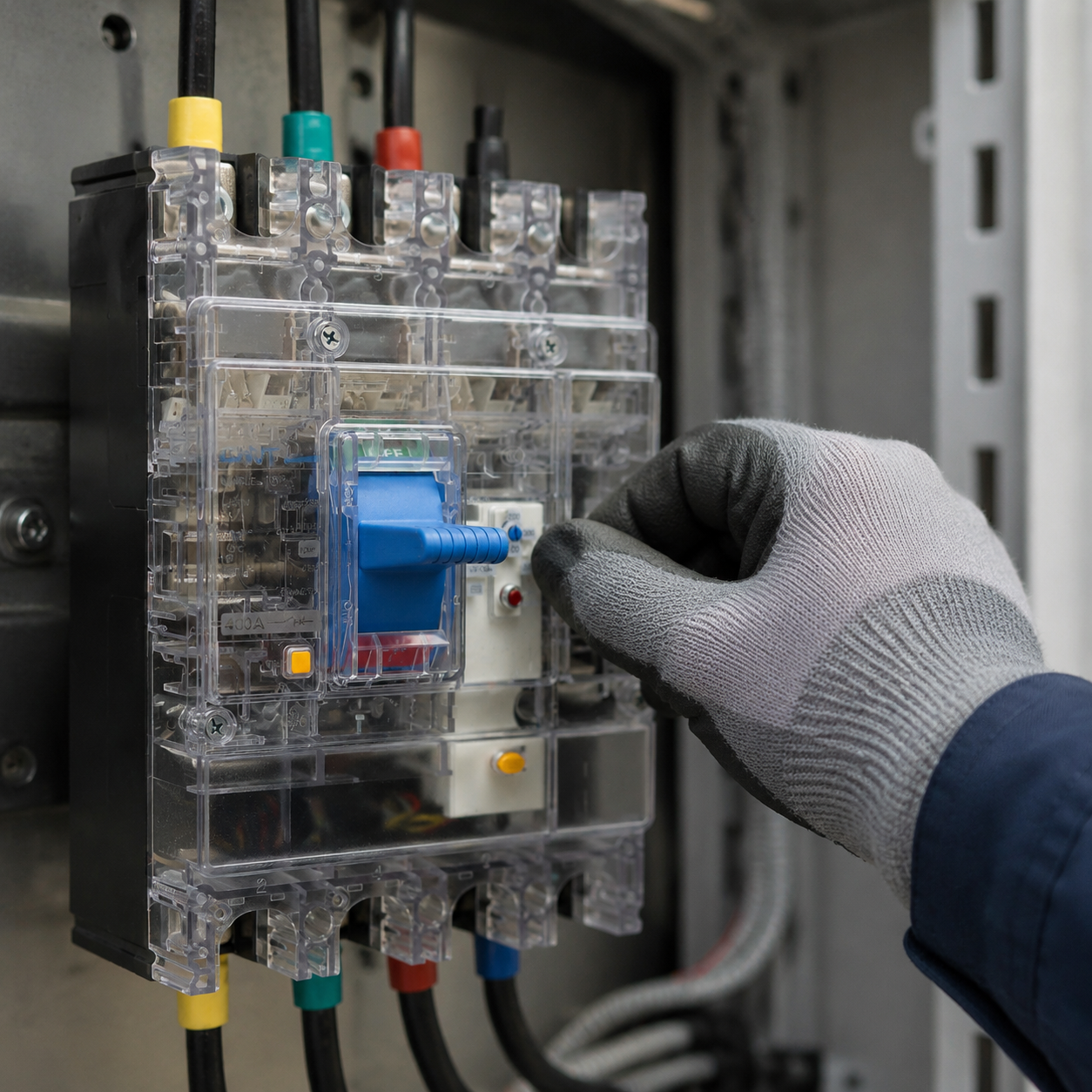

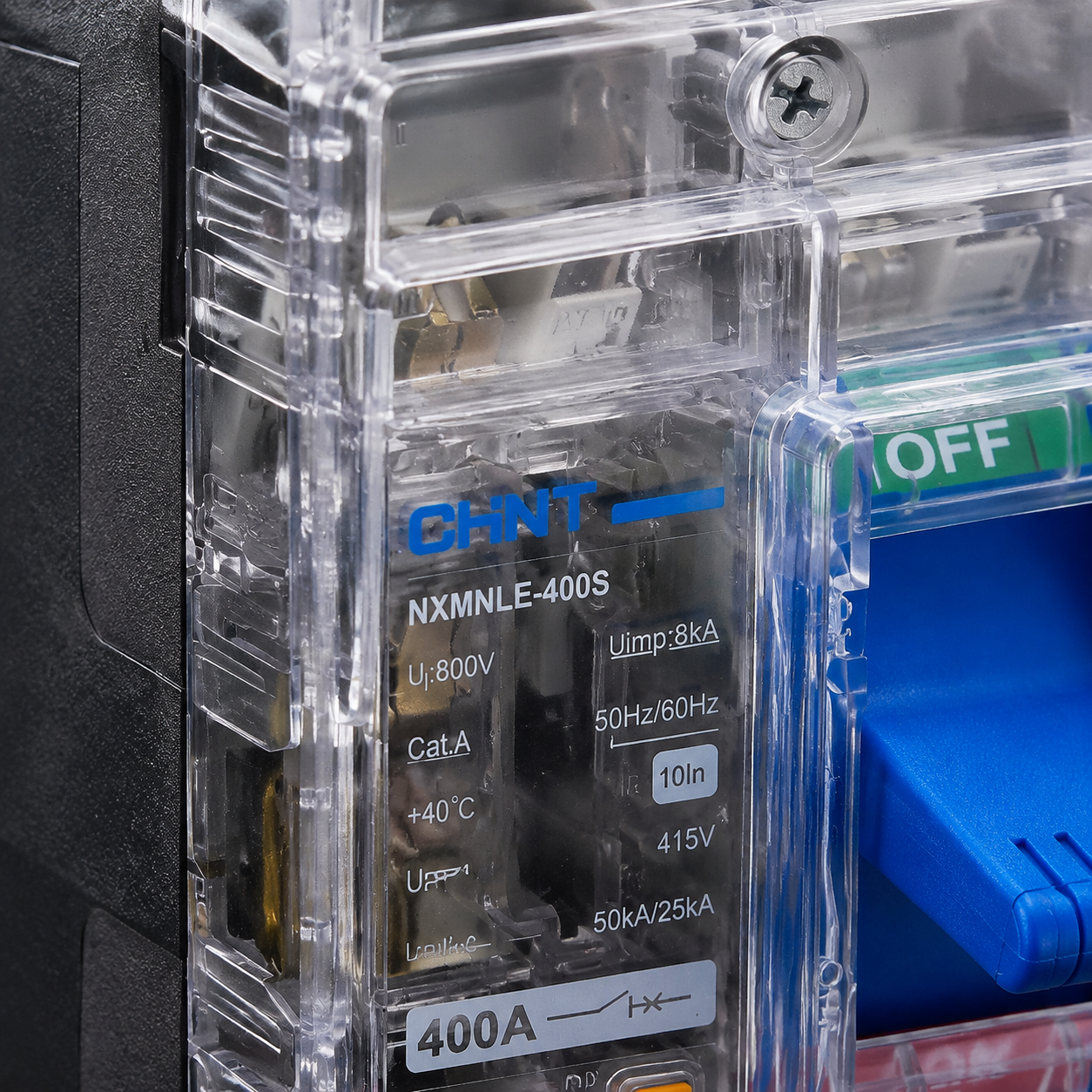

Kasus transparan tindakan arus sisa pemutus sirkuit seri NXMNLE

Kategori produk:: MCCB
Kode produk:: P-264
Model:: NXMNLE

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik distribusi, produk pemutus sirkuit casing plastik terutama digunakan untuk seri NXMNLE arus sisa yang beroperasi, fungsi utamanya adalah memberikan perlindungan kontak tidak langsung terhadap bahaya fatal pada kejutan listrik manusia, memberikan perlindungan terhadap kebakaran listrik yang disebabkan oleh arus gangguan tanah, seperti kerusakan isolasi

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal
Kemampuan perlindungan korsleting
Pengaman arus bocor didukung
Kesesuaian Aplikasi Teknik
Berjalan stabil dan andal

Model

NXMNLE

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

Kategoriperangkat saklarKategori KeduaKutub pemutus sirkuit

Detail produk

Fungsi dan Penggunaan

Seri pemutus sirkuit arus sisa NXMNLE, fungsi utamanya adalah memberikan perlindungan kontak tidak langsung terhadap bahaya listrik yang mematikan, melindungi dari kebakaran akibat arus gangguan tanah seperti kerusakan isolasi, serta melindungi terhadap beban berlebih, hubung singkat, dan tegangan rendah pada sirkuit, serta dapat digunakan sebagai perpindahan sirkuit yang tidak sering.

Parameter Detail

Kategori Parameter	Parameter	Nilai Parameter
Jenis Produk	NXMNLLE-125	10-16-32-40-50-63-80-100-125
	NXMNLLE-W125	16-32-40-50-63-80-100-125
	NXMNLLE-160	20-32-40-50-63-80-100-125-160
Kinerja Listrik	Tegangan isolasi nominal Ui (V)	800
	Tegangan benturan impuls nominal Uimp (kV)	8
	Tegangan kerja nominal Ue(V),AC 50/60Hz	220/230/240V(2P berlaku),380/400/415
	Jumlah kutub	2P
		3P
		4P
	Kemampuan pemutusan	S
	Kemampuan pemutusan maksimum arus Icu(kA)	AC220/230/240V: 36, AC380/400/415V: 25
		AC220/230/240V: 50, AC380/400/415V: 36
		AC220/230/240V: 50, AC380/400/415V: 36
	Kemampuan pemutusan arus operasional Ics(kA)	AC220/230/240V: 18, AC380/400/415V: 15
		AC220/230/240V: 30, AC380/400/415V: 18
		AC220/230/240V: 30, AC380/400/415V: 18
	Penginderaan daya	■
	Alarm arus sisa tanpa pemutusan	■
	Standar yang sesuai	IEC/EN 60947-2,GB/T 14048.2
	Kelas penggunaan	A
	Suhu lingkungan kerja (℃)	-25~+70
	Fungsi isolasi①	■
	Cara koneksi	Masuk dari atas
	Jarak penerbangan busur (mm)	≤ 50
	Umur mekanis (kali)	Tidak perlu perawatan: 40000, dengan perawatan: 20000
		Tidak perlu perawatan: 40000, dengan perawatan: 20000
		Tidak perlu perawatan: 40000, dengan perawatan: 20000
	Umur listrik (kali)	AC45V,In: 10000
		AC45V,In: 10000
		AC45V,In: 10000
	Cara pemasangan	Dari depan: ■, Bantuan: ■, Alarm: ■, Bantuan alarm: ■, Tegangan rendah: ■, Alarm arus sisa pemutusan / tidak pemutusan: ■
Aksesoris Internal
Aksesoris Eksternal	Plat isolasi busur	■
	Kapas penutup terminal	■
	Papan koneksi	■
	Operasi tangan	■
	Kunci tuas	■
	Ukuran luar (mm) Tinggi (H) × Lebar (W) × Dalam (D)	2P: 1555262, 3P: 1557562, 4P: 15510062
		2P: 1606272, 3P: 1609272, 4P: 16012272
		2P: 1606272, 3P: 1609272, 4P: 16012272
	Jarak antar fase (mm)	25
		30
		30
Catatan: 1. Fungsi isolasi tidak berlaku untuk jenis pemutus sirkuit 4A/4D.
