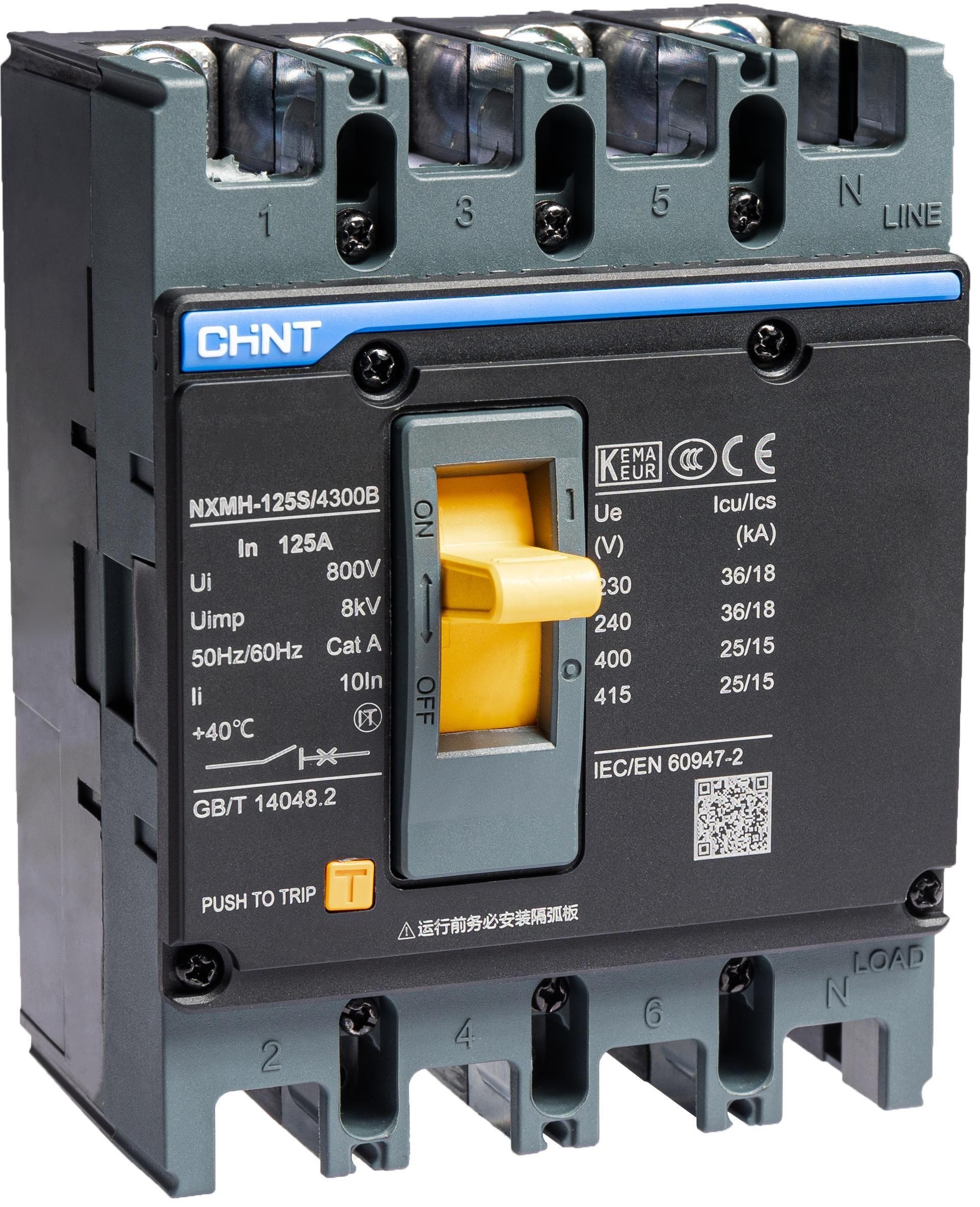

Kontaktor Cangkang Plastik Seri NXMH

Kategori produk:: MCCB
Kode produk:: P-267
Model:

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik distribusi, produk pemutus sirkuit casing plastik terutama digunakan untuk pemutus sirkuit casing plastik, saat terjadi kelebihan beban, hubungan pendek, atau tegangan rendah di jalur dan perangkat dalam jalur distribusi, memberikan perlindungan pada jalur dan perangkat tersebut, serta dapat memberikan perlindungan terhadap kelebihan beban, hubungan pendek, dan tegangan rendah untuk motor yang tidak sering dihidupkan

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal
Kemampuan perlindungan korsleting
Kemampuan pemutusan yang kuat
Kesesuaian Aplikasi Teknik
Stabil dan dapat diandalkan

Model

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriPerangkat saklarKategori KeduaKontaktor kotak plastik

ParameterKemampuan pemutusan operasi: Ics=36/50; Kemampuan pemutusan batas: Icu=50/70Keunggulan/Fitur Inti01 Fungsi lengkap; dapat melakukan perlindungan beban berlebih dengan waktu tunda panjang, hubung singkat dengan waktu tunda pendek, dan hubung singkat instan, sekaligus memiliki fungsi alarm beban berlebih tanpa memutuskan sirkuit, memenuhi berbagai kebutuhan perlindungan pelanggan; 02 Aman dan andal; tegangan isolasi nominal dan tegangan benturan tahan yang lebih tinggi, membuat penggunaan pelanggan lebih aman; 03 Fleksibel dan mudah digunakan; desain komponen internal yang umum, mengurangi jenis persediaan pelanggan, membantu pelanggan menghemat persediaan

Detail produk

Fungsi dan Penggunaan

Switch otomatis cangkang plastik, ketika terjadi beban berlebih, korsleting, atau tegangan rendah pada jalur dan peralatan dalam sistem distribusi daya, memberikan perlindungan pada jalur dan peralatan tersebut. Ini juga dapat memberikan perlindungan terhadap beban berlebih, korsleting, dan tegangan rendah untuk motor yang tidak sering dioperasikan.

Deskripsi Detail

Parameter:
Daya pemutus operasi: Ics=36/50
Kemampuan pemutus maksimum: Icu=50/70

Keunggulan/Fungsi Inti:
01 Fungsi lengkap
Dapat melakukan perlindungan terhadap beban berlebih dengan waktu tunda panjang, korsleting dengan waktu tunda pendek, serta korsleting instan. Selain itu, memiliki fungsi alarm beban berlebih tanpa melepaskan (trip), memenuhi berbagai kebutuhan perlindungan pelanggan
02 Aman dan andal
Memiliki tegangan isolasi nominal yang lebih tinggi serta tegangan tahan impuls nominal, membuat penggunaan pelanggan menjadi lebih aman
03 Fleksibel dan mudah digunakan
Desain komponen internal yang umum, mengurangi jenis persediaan pelanggan, membantu pelanggan menghemat stok

Parameter Detail

Kategori Parameter	Nama Parameter	Nilai Parameter
Parameter Sistem	Tegangan nominal In(A)	63, 125, 160, 250, 400, 630, 800, 1000, 1250, 1600
	Kuat arus nominal (A), 40℃	10,16,20,25,32,40,50,63; 10,16,20,25,32,40,50,63; 63,80,100,125; 63,80,100,125; 125,140,160,180; 125,140,160,180; 250,280,315,320,350,400; 400,500,630; 630,700,800; 800,900,1000; 1000,1250,1600
	Tegangan isolasi nominal Ui(V)	800, 800, 800, 800, 1000, 1000, 1000, 1000, 1000, 1000
	Tegangan tahan impuls nominal Uimp(kV)	8, 8, 8, 8, 12, 12, 12, 12, 12, 12
	Tegangan kerja nominal Ue(V), AC 50/60Hz	230/240,400/415,500; 230/240,400/415,500; 230/240,400/415,500,690; 230/240,400/415,500,690; 230/240,400/415,500,690; 230/240,400/415,500,690; 230/240,400/415,500,690; 230/240,400/415,500,690; 230/240,400/415,500,690; 230/240,400/415,690
	Kode kemampuan pemisah	S, H, S, H, S, H, S, H, S, H
	Jumlah kutub	2P, 3P, 4P
	AP	- - - - - - - - - -
	Kemampuan pemutus arus pendek nominal Icu(kA)	AC230/240V: 36, 75, 75, 75, 75; AC400/415V: 25, 50, 50, 50, 50; AC500V: - - 25, - -; AC690V: - - - 8, 10
	Kemampuan pemutus arus pendek operasional nominal Ics(kA)	AC230/240V: 18, 50, 50, 50, 50; AC400/415V: 15, 36, 36, 36, 36; AC500V: - - 15, - -; AC690V: - - 4, 5, 5
	Standar yang sesuai	IEC/EN 60947-2-, GB/T 14048.2
	Kelas penggunaan	A, A, A, A, A, A, A, A, A, A
	Penghubung isolasi (berlaku untuk produk tipe B/C)	■ ■ ■ ■ ■ ■ ■ ■ ■ ■
	Cara operasi	masuk atas keluar bawah, masuk atas keluar bawah, masuk atas keluar bawah, masuk atas keluar bawah, masuk atas keluar bawah, masuk atas keluar bawah, masuk atas keluar bawah, masuk atas keluar bawah, masuk atas keluar bawah, masuk atas keluar bawah
	Suhu lingkungan yang cocok	-35℃~+70℃, -35℃~+70℃, -35℃~+70℃, -35℃~+70℃, -35℃~+70℃, -35℃~+70℃, -35℃~+70℃, -35℃~+70℃, -35℃~+70℃, -35℃~+70℃
	Jarak penerbangan busur (mm)	≤550, ≤150, ≤50, ≤50, ≤100, ≤100, ≤100, ≤100, ≤100, ≤100
	Umur mekanis (kali)	Tanpa perawatan: 20000, 20000, 20000, 20000, 10000, 10000, 8000, 5000, 5000, 5000; Dengan perawatan: 40000, 40000, 40000, 40000, 20000, 20000, 20000, 20000, 20000, 20000
	Umur listrik (kali)	AC415V, In: 10000, 10000, 10000, 10000, 8000, 8000, 5000, 2500, 2500, 2500
Indeks Kinerja	Cara trip dan jenis perlindungan	Tripping elektromagnetik: perlindungan jaringan, perlindungan motor, perlindungan generator, perlindungan generator; Tripping termomagnetik: perlindungan jaringan, perlindungan motor, perlindungan generator, perlindungan generator
	Perlengkapan	kontak bantuan, kontak alarm, trip beban, trip tegangan rendah, mekanisme operasi manual, terminal kabel, plug-in, papan sambungan, panel tetangga, khusus meter nol terpasang, relay beban berlebih tanpa trip
	Ukuran fisik (mm)	Lebar (2P/3P/4P): 56/78/103, 56/78/103, 63/90/129, 78/105/140, /-140/185, /-182/240, /-210/280, /-210/280, /-210/280
	Tinggi	135, 135, 155, 165, 257, 257, 270, 280, 370, 370
	Dalam (S/H)	71/81, 71/81, 75.5/91, 77/102, 108.5/108.5, 108.5/108.5, 114/114, 118/118, 153/153, 1600A:158/156; <1600A:133/153
