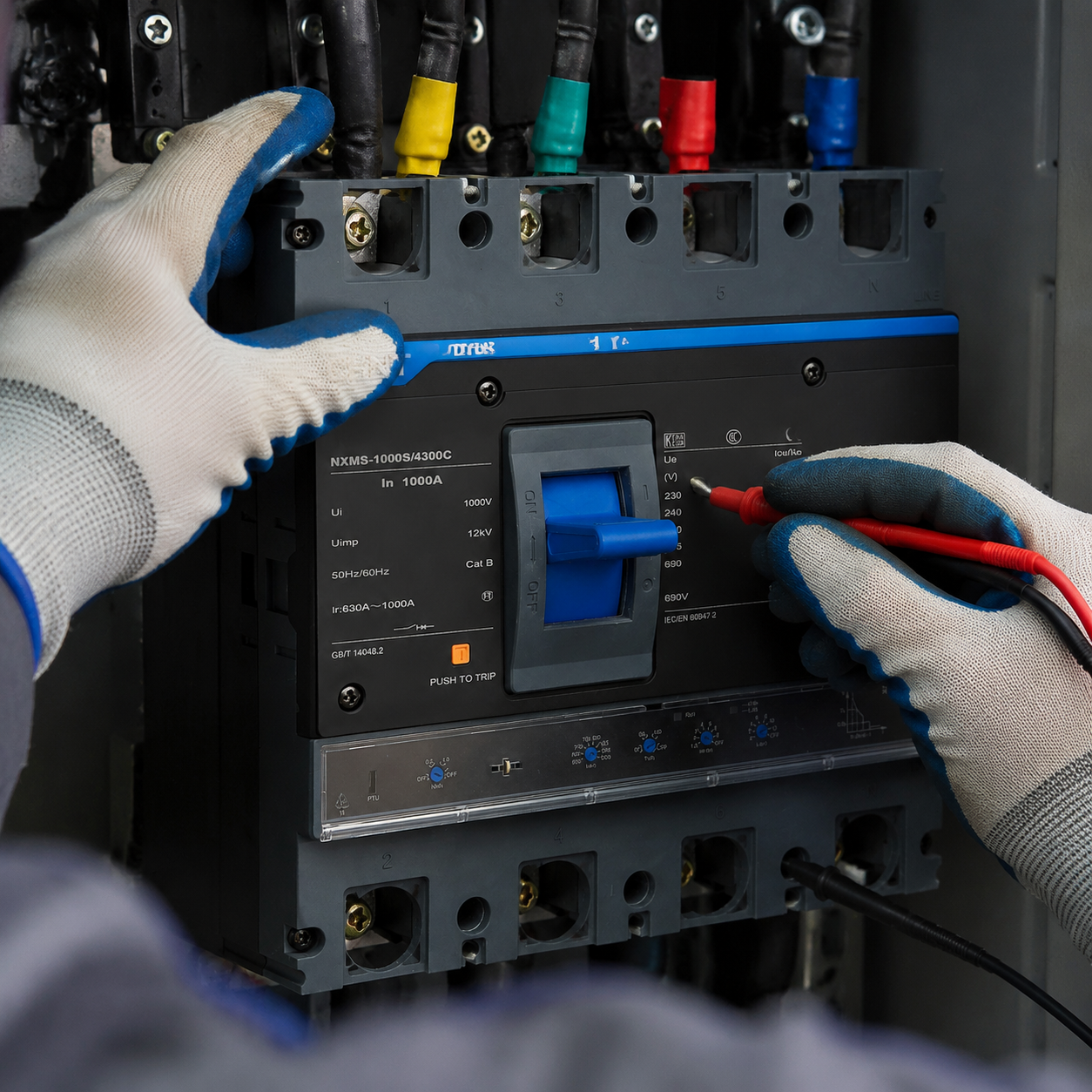

Fungsi dan Penggunaan

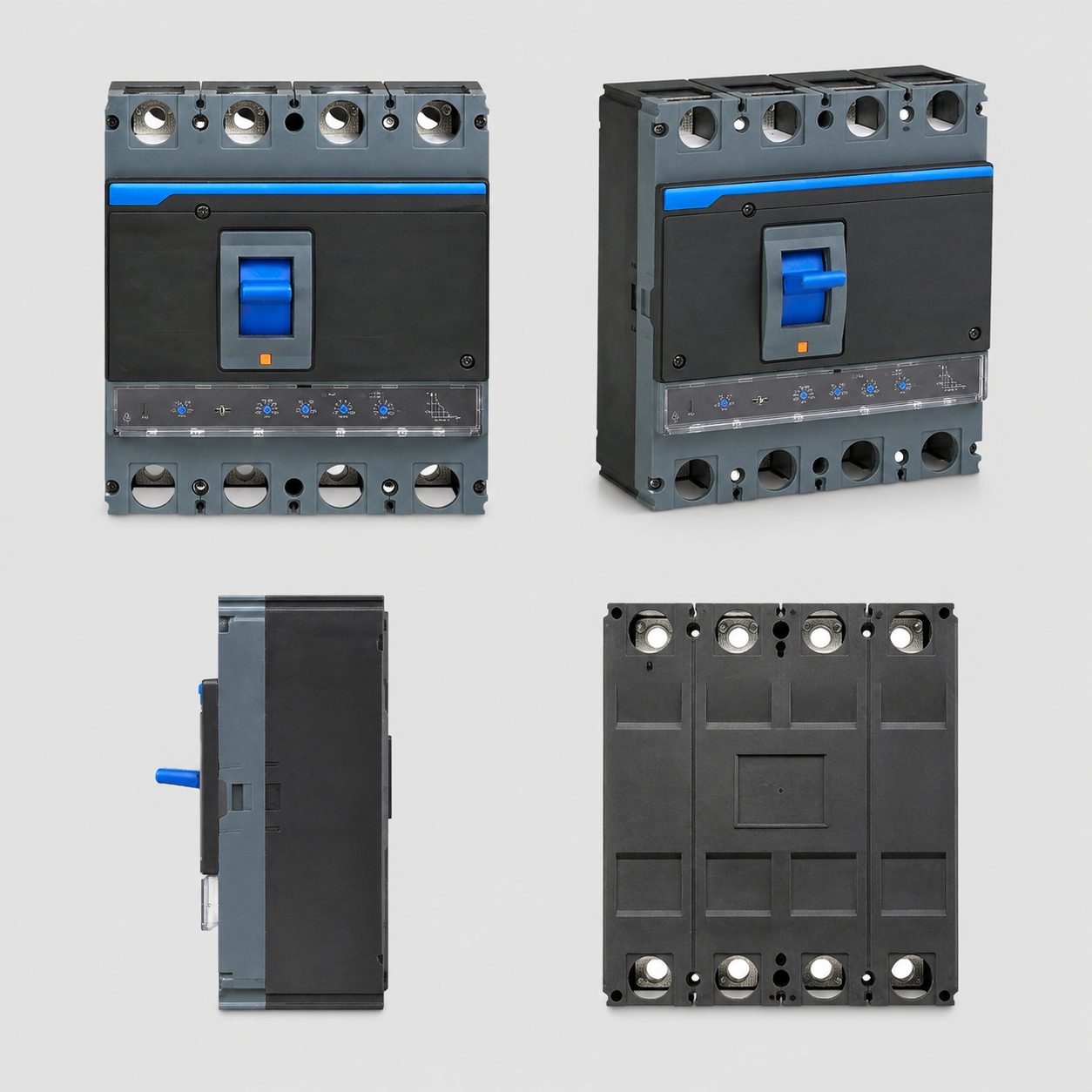

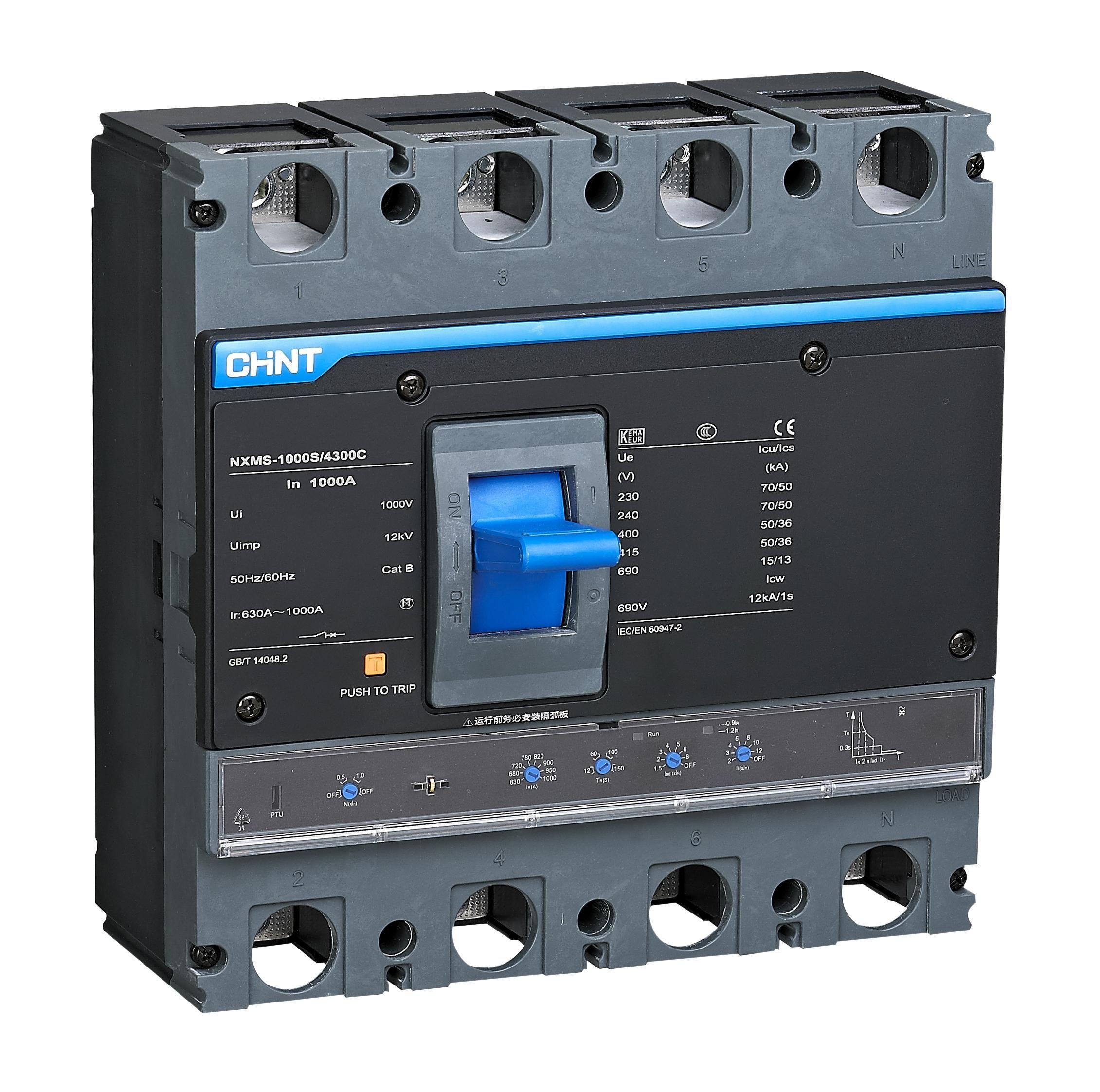

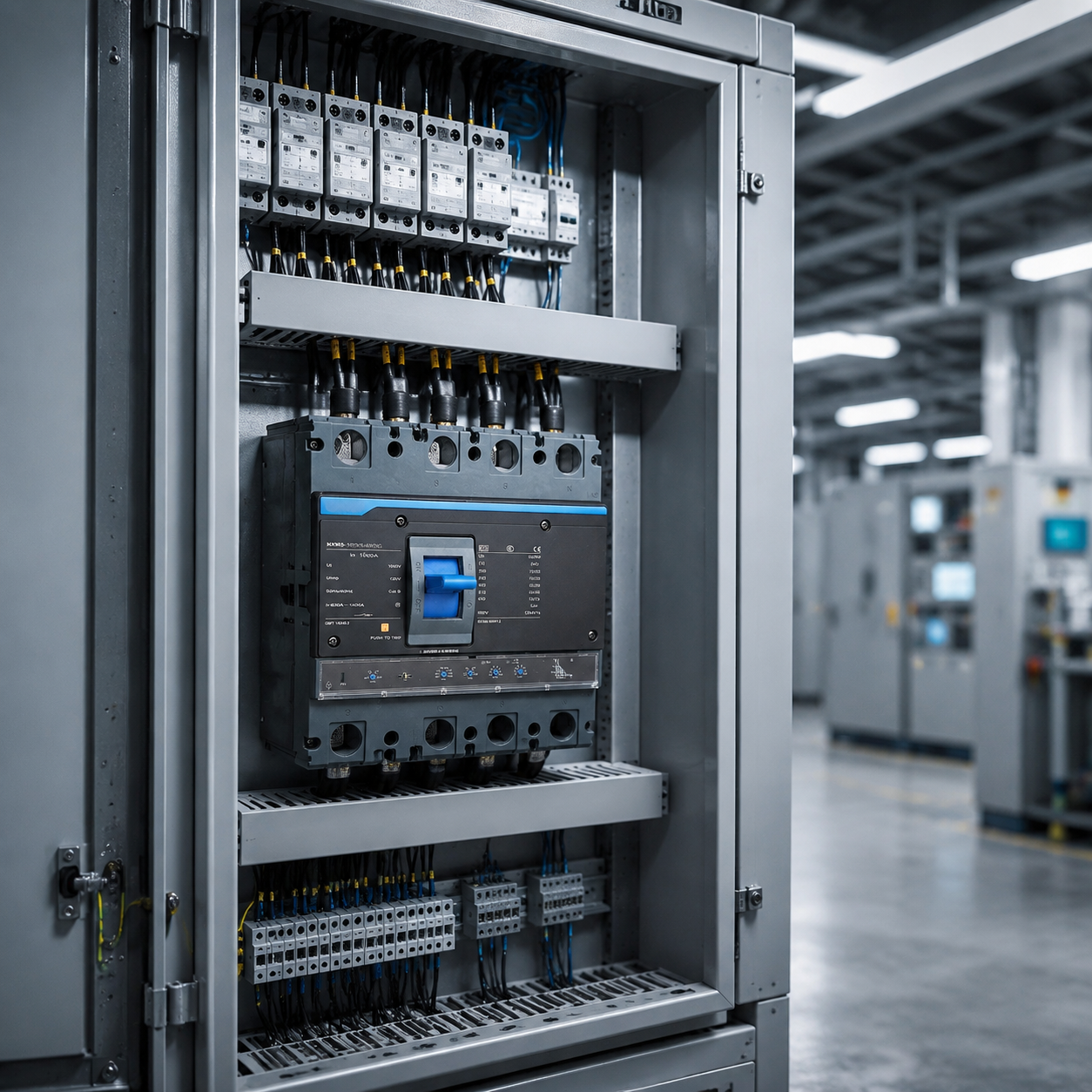

Katup sirkuit plastik, saat terjadi beban berlebih, korsleting, atau kerusakan pada jalur dan perangkat di jalur distribusi, memberikan perlindungan terhadap jalur dan perangkat tersebut, serta dapat memberikan perlindungan terhadap beban berlebih dan korsleting untuk motor yang tidak sering dioperasikan. ● Kelas bingkai NXMS seri katup sirkuit elektronik: 160A, 250A, 400A, 630A, 1000A, 1250A, 1600A ● Tegangan kerja nominal Ue (AC): 230V/240V, 400V/415V, 500V, 690V ● Kode kemampuan pemutusan: S, H ● Jumlah kutub: 3P, 4P ● Jenis trip: elektronik ● Cara pemasangan: tetap, masuk ● Sertifikasi yang diperoleh: CCC, KEMA, CE, CB, EAC

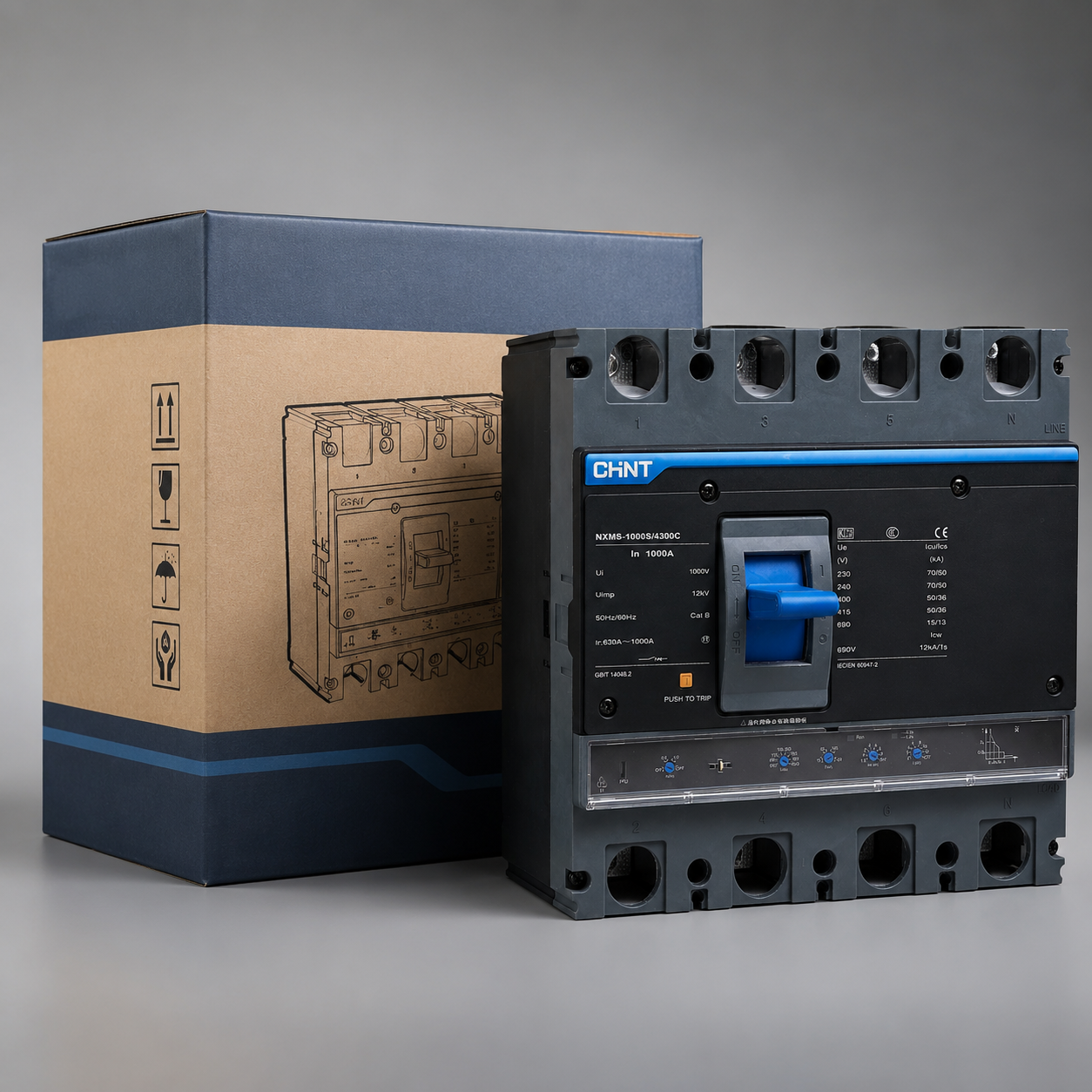

Deskripsi Rinci
Parameter:
Daya pemutusan operasional: Ics=36/50
Kemampuan pemutusan maksimum: Icu=50/70
Keunggulan/Fungsi Inti:
01 Fungsi lengkap
Menyediakan perlindungan terhadap beban berlebih dengan penundaan panjang, korsleting dengan penundaan pendek, dan korsleting instan, sekaligus memiliki fungsi alarm beban berlebih tanpa trip, memenuhi berbagai kebutuhan perlindungan pelanggan

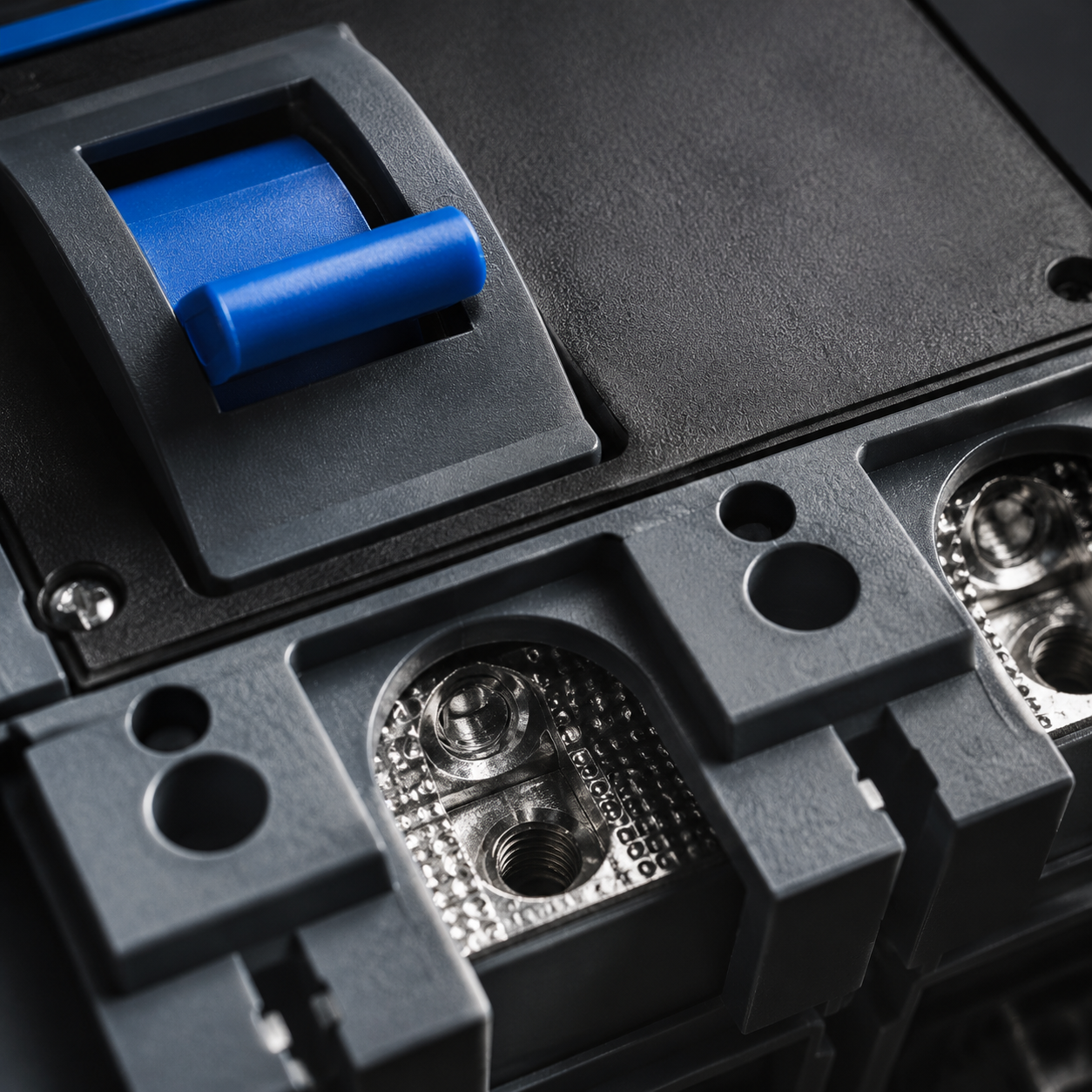

02 Aman dan andal
Tegangan isolasi dan tegangan tahan benturan impuls yang lebih tinggi, membuat penggunaan pelanggan lebih aman
03 Fleksibel dan mudah digunakan
Desain komponen internal yang umum, mengurangi jenis persediaan pelanggan, membantu pelanggan menghemat inventaris
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Kelas bingkai arus nominal Inm(A) | 160 | 250 400 |
| Arus nominal In(A) | 32, 63, 100, 125, 160 | 200, 250 300, 315, 320, 400 |
| Tegangan isolasi nominal Ui(V) | 800 | 800 1000 |
| Tegangan benturan impuls nominal Uimp(kV) | 8 | 8 12 |
| Tegangan kerja nominal Ue(V), AC 50/60Hz | 230/240, 400/415, 500, 690 | 230/240, 400/415, 500, 690 230/240, 400/415, 500, 690 |
| Kode kemampuan pemutusan | H | R H R S H |
| Jumlah kutub | 3P | |
| 4P | |
| Kemampuan pemutusan korsleting maksimum nominal Icu(kA) | AC230/240V | 75 75 75 75 100 |
| AC400/415V | 50 70 50 70 70 |
| AC500V | 30 40 30 40 - |
| AC690V | 10 10 10 10 15 |
| Kemampuan pemutusan korsleting operasional nominal Ics(kA) | AC230/240V | 50 50 50 50 75 |
| AC400/415V | 36 50 36 50 36 |
| AC500V | 30 40 30 40 - |
| AC690V | 5 5 5 5 7,5 |
| Kemampuan tahan arus jangka pendek nominal Icw(kA), 1s AC400V/415V/690V | - | - - - 6 |
| Standar yang sesuai | | IEC/EN 60947-2, GB/T 14048.2 |
| Kategori penggunaan | A | A B |
| Fungsi isolasi | | |
| Suhu lingkungan kerja yang sesuai | -25°C hingga +70°C | |
| Jarak terbang (mm) | ≤ 50 | ≤ 50 ≤ 100 |
| Umur mekanis (kali) | Tidak perlu perawatan | 20000 20000 10000 |
| Dengan perawatan | 40000 40000 20000 |
| Umur listrik (kali) | AC415V, In | 10000 10000 8000 |
| Trip elektronik (dapat disesuaikan) | Perlindungan distribusi | ■ ■ ■ |
| Perlindungan motor | ■ ■ ■ |
| Kontak bantuan | ■ ■ ■ |
| Kontak alarm | ■ ■ ■ |
| Tripping jarak jauh | ■ ■ ■ |
| Tripping tekanan rendah | ■ ■ ■ |
| Modul komunikasi | ■ ■ ■ |
| Mekanisme operasi manual | ■ ■ ■ |
| Mekanisme operasi listrik | ■ ■ ■ |
| Penghubung belakang | ■ ■ ■ |
| Penempatan masuk | ■ ■ ■ |
| Pelat isolasi antar fase | ■ ■ ■ |
| Pelat koneksi | ■ ■ ■ |
| Modul uji portabel | ■ ■ ■ |
| Ukuran fisik (mm) lebar(W)/tinggi(H)/kedalaman(D) | Lebar(W)/Tinggi(H) | 90/120 105/140 107/142 140/185 |
| Tinggi | 155 165 257 |
| Kedalaman(S-type/H-type) | -/91 -/102 108,5/108,5 |
