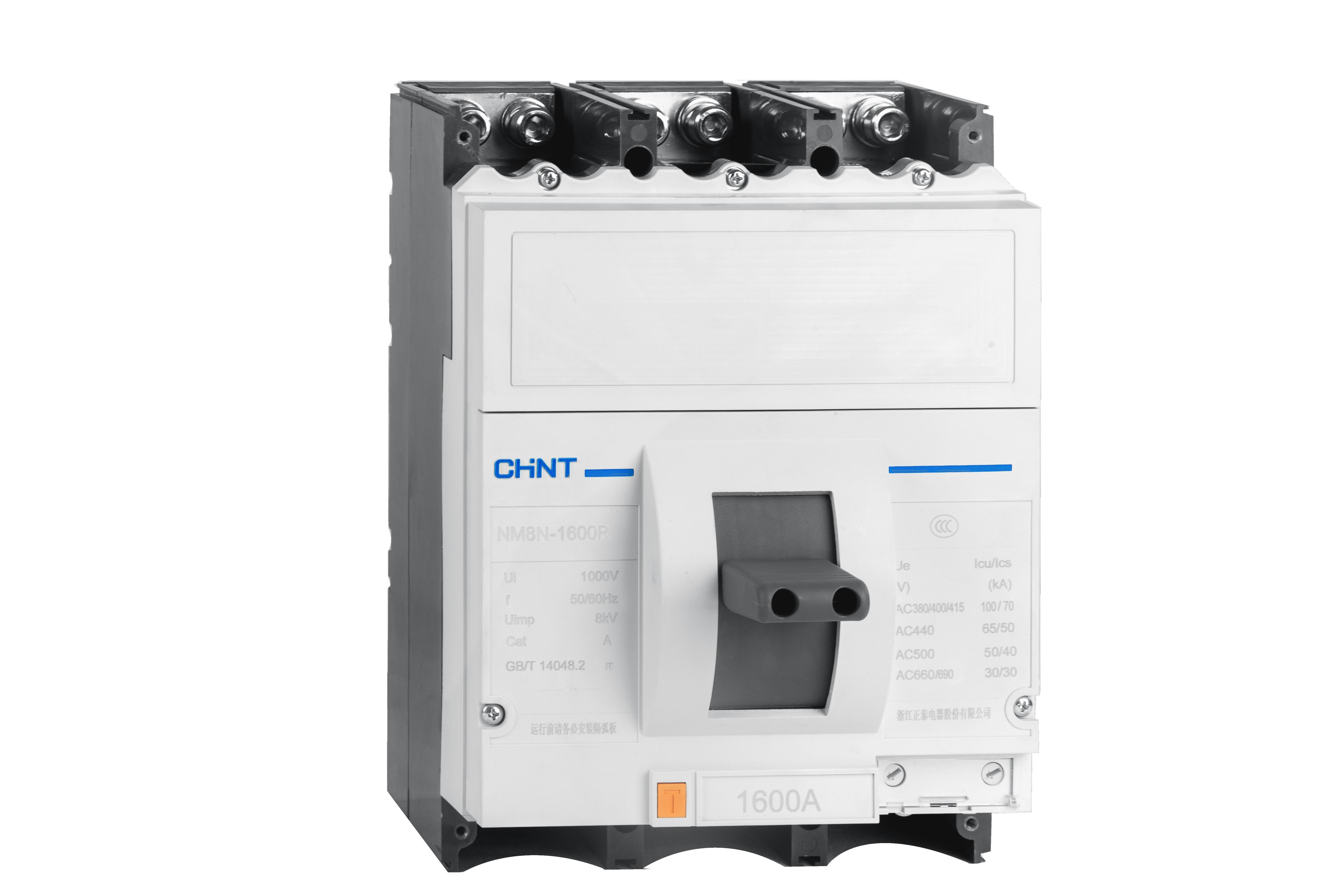

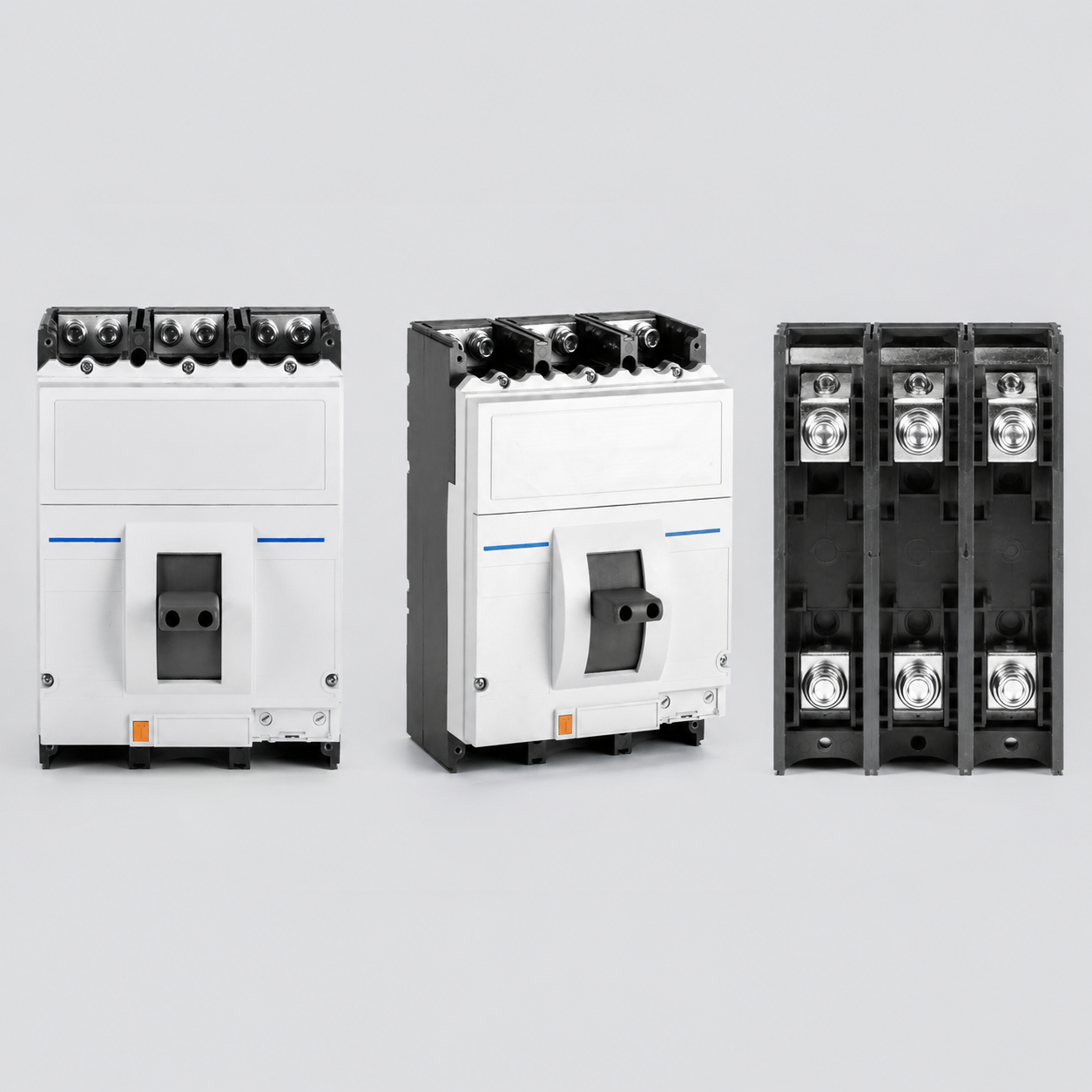

Kontaktor saklar arus AC seri NM8N

Kategori produk:: MCCB
Kode produk:: P-269
Model:: NM8N

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik distribusi, produk pemutus sirkuit casing plastik terutama digunakan untuk frekuensi 50/60Hz arus bolak-balik, tegangan nominal AC690V dan di bawahnya, serta sistem arus searah dengan tegangan nominal DC1000V dan di bawahnya, arus nominal 16A hingga 1600A dalam sirkuit untuk menghubungkan, memutus dan menopang

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal
Kemampuan perlindungan korsleting
Kemampuan pemutusan yang kuat

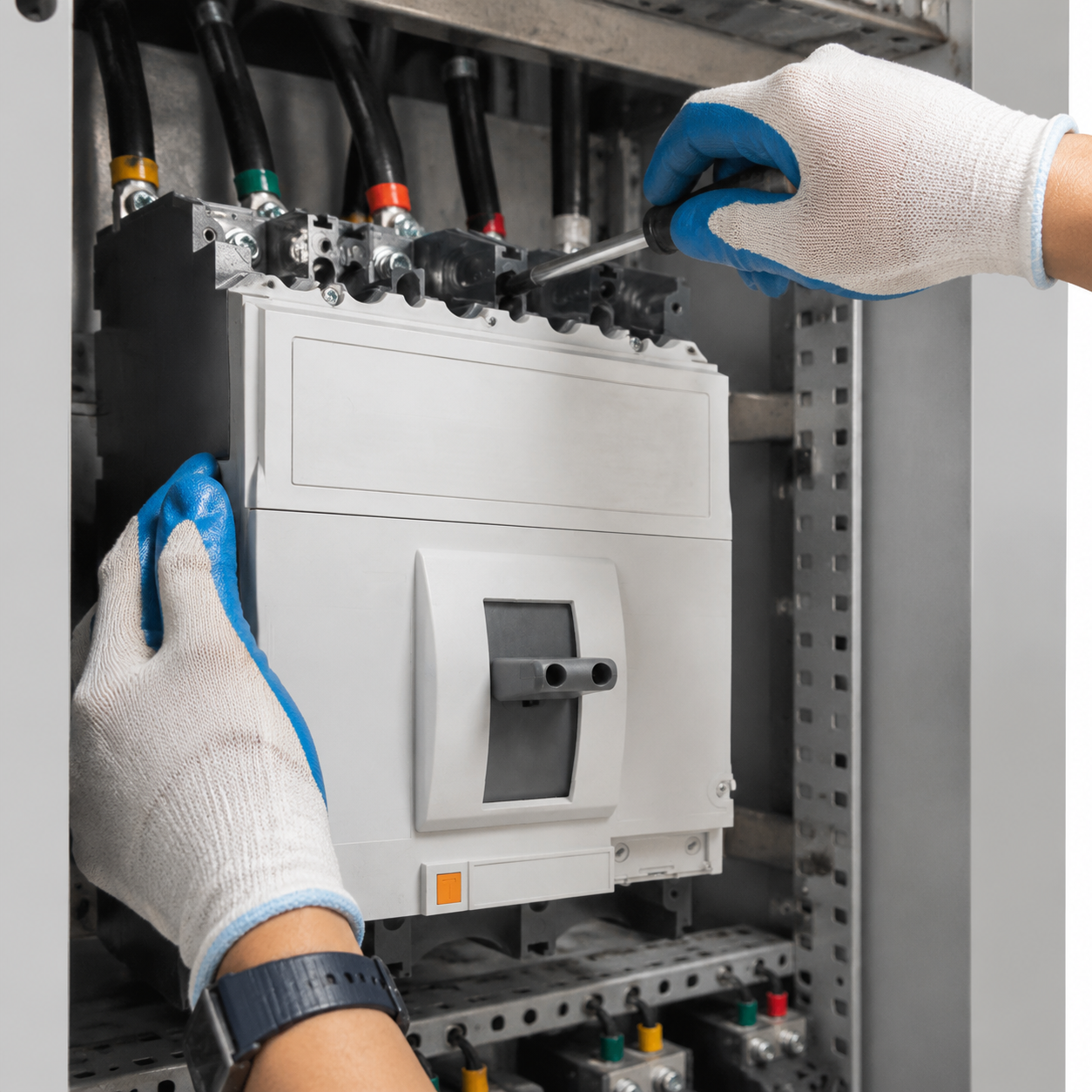

Pemeliharaan dan instalasi yang mudah
Desain Modular

Model

NM8N

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

Kategoriperangkat saklarKategori KeduaKuat saklar

ParameterKemampuan pemutusan operasional: Ics=100%Icu; tegangan isolasi terukur: 1000V; arus kerja terukur: 16-1600A; suhu lingkungan penggunaan: -40°C~+70°CKeunggulan/Fitur Inti01 Aman dan andal; daya pemutusan tertinggi dapat mencapai 150kA, Ics=100%Icu, memutus arus gangguan dengan aman; tegangan isolasi dapat mencapai AC1000V, beroperasi lebih andal di lingkungan dataran tinggi; 02 Kinerja luar biasa; tegangan benturan nominal tingkatannya mencapai 12kV, kinerja benturan yang lebih baik; suhu lingkungan kerja -40°C~+70°C, cocok untuk lingkungan yang lebih keras; 03 Mudah digunakan; solusi perlindungan motor dua elemen elektronik, dapat mengurangi ruang desain kotak, pemasangan yang lebih mudah; aksesori internal terinstal secara modular, mudah untuk perawatan dan penggantian

Detail produk

Fungsi dan Penggunaan

Ketelitian NM8N seri casing plastik jenis pemutus sirkuit digunakan untuk arus bolak-balik 50/60Hz, tegangan nominal AC 690V atau di bawahnya, dan sistem arus searah dengan tegangan nominal DC 1000V atau di bawahnya, arus nominal 16A hingga 1600A dalam sirkuit untuk menghubungkan, memutus, dan menopang arus nominal, serta dapat melindungi sirkuit dan peralatan listrik secara andal saat terjadi kelebihan beban, hubung singkat, atau tegangan rendah. Juga dapat digunakan sebagai start tidak sering pada motor serta perlindungan kelebihan beban, hubung singkat, dan tegangan rendah.

Penjelasan Rinci

Parameter:
Kemampuan pemutusan operasional: Ics=100%Icu
Tegangan isolasi nominal: 1000V
Arus kerja nominal: 16-1600A
Suhu lingkungan penggunaan: -40°C~+70°C

Keunggulan/Fungsi Inti:
01 Aman dan Handal
Kemampuan pemutusan bisa mencapai 150kA, Ics=100%Icu, memutus arus gangguan secara aman

Tegangan isolasi bisa mencapai AC1000V, beroperasi lebih handal di lingkungan ketinggian yang tinggi
02 Kinerja Luar Biasa
Tegangan tahan impuls nominal mencapai 12kV, performa impuls lebih baik

Suhu lingkungan kerja -40°C~+70°C, cocok untuk lebih banyak lingkungan yang buruk
03 Mudah Digunakan
Skema perlindungan motor dua komponen elektronik, mengurangi ruang desain kotak, pemasangan lebih mudah

Perlengkapan internal memiliki instalasi modul, memudahkan perawatan dan penggantian

Parameter Rinci

Kategori Parameter	Item Parameter	Nilai Parameter
Parameter Sistem	Arus Kerja Tertentu In(A), 40℃	125, 250, 400, 630, 800, 1600
	Elektronik	1.5-2.5-6-10-12.5-16-20-25-32-40-50-63-80-100-125, 125-160-180-200-225-250, 250-315-350-400, 400-500, 500-630-700-800, ——
	Termomagnetik	16-20-25-32-40-50-63-80-100-125, 125-160-180-200-225-250, 250-315-350-400, 400-500-630, 500-630-700-800, 800-1000-1250-1600
		32-63-100-125, 400-630, 630-800, 800-1000-1250-1600
Kinerja Listrik	Tegangan Isolasi Tertentu Ui (V)	1000, 1000, 1000, 1000, 1000, 1000
	Tegangan Tahan Impuls Tertentu Uimp (V)	8, 8, 12, 12, 12, 12
	Tegangan Kerja Tertentu Ue(V), AC 50/60Hz	380/400/415,440,500,660/690, 380/400/415,440,500,660/690, 380/400/415,440,500,660/690, 380/400/415,440,500,660/690, 380/400/415,440,500,660/690, 380/400/415,440,500,660/690
Kode Kemampuan Analisis	1P	C, S, Q, H, R
	2P	C, S, Q, H, R
	3P	C, S, Q, H, R
	4P	C, S, Q, H, R
Jumlah Kutub	AC220/230/240V	36, 50, 36, 50, 36, 50, 36, 50, 36, 50, 36, 50
	AC380/400/415V	36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150
	AC440V	36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150
	AC500V	25, 40, 40, 50, 10, 25, 40, 40, 50, 10, 25, 40, 40, 50, 10, 25, 40, 40, 50, 10, 25, 40, 40, 50, 10, 25, 40, 40, 50, 10
	AC660/690V	6, 8, 8, 10, 6, 8, 8, 10, 6, 8, 8, 10, 6, 8, 8, 10, 6, 8, 8, 10, 6, 8, 8, 10, 6, 8, 8, 10, 6, 8, 8, 10
Kemampuan Pemutusan Arus Sederetan Maksimum Icu(A)		36, 50, 36, 50, 36, 50, 36, 50, 36, 50, 36, 50
Kemampuan Pemutusan Arus Operasional Maksimum Ics(A)		36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150, 36, 50, 70, 100, 150
Arus Operasi Sisa Tertentu IΔn (A)		1032A, 632A, 100A, 160A, 3(250A)
Standar yang Dicocokkan		IEC/EN 60947-2, GB/T 14048.2, IEC/EN 60947-2, GB/T 14048.2, IEC/EN 60947-2, GB/T 14048.2, IEC/EN 60947-2, GB/T 14048.2, IEC/EN 60947-2, GB/T 14048.2, IEC/EN 60947-2, GB/T 14048.2
Kelas Penggunaan	A	A, A(Thermomagnetik)(Elektronik), A(Thermomagnetik)(Elektronik), A(Thermomagnetik)(Elektronik), A(Thermomagnetik)(Elektronik)
Suhu Lingkungan Kerja	-40℃～+70℃	-40℃～+70℃, -40℃～+70℃, -40℃～+70℃, -40℃～+70℃, -40℃～+70℃
Fungsi Isolasi		Tidak ada, Tidak ada, Tidak ada, Tidak ada, Tidak ada
Jarak Terbang	0	0, 0, 0, 0, 0
Umur Mekanik (kali)	Tidak Perlu Perawatan	25000, 25000, 30000, 20000, 20000, 10000
		AC415Vjn 10000, 8000, 8000, 8000, 10000

Konfirmasi kebutuhan

Aplikasi, rating, jumlah, dan gambar diperiksa lebih dulu.

Pencocokan pabrik

Kapasitas supplier, sertifikat, dan slot produksi ditinjau.

Transaksi pesanan

Konfirmasi syarat komersial, penandatanganan kontrak, dan daftar dokumen terkait.

Kontrol pengiriman

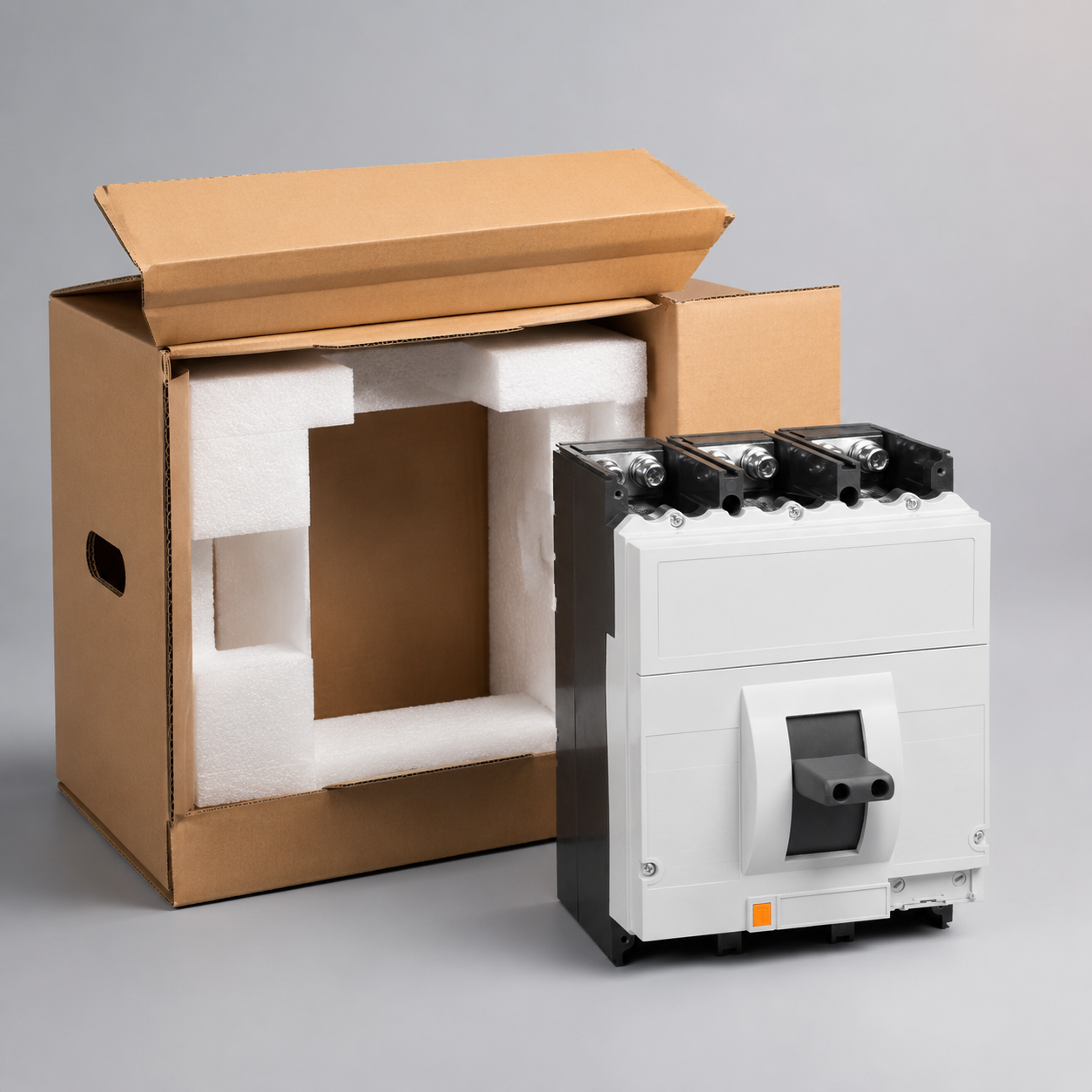

Foto packing, catatan inspeksi, dan status pengiriman dipantau.
