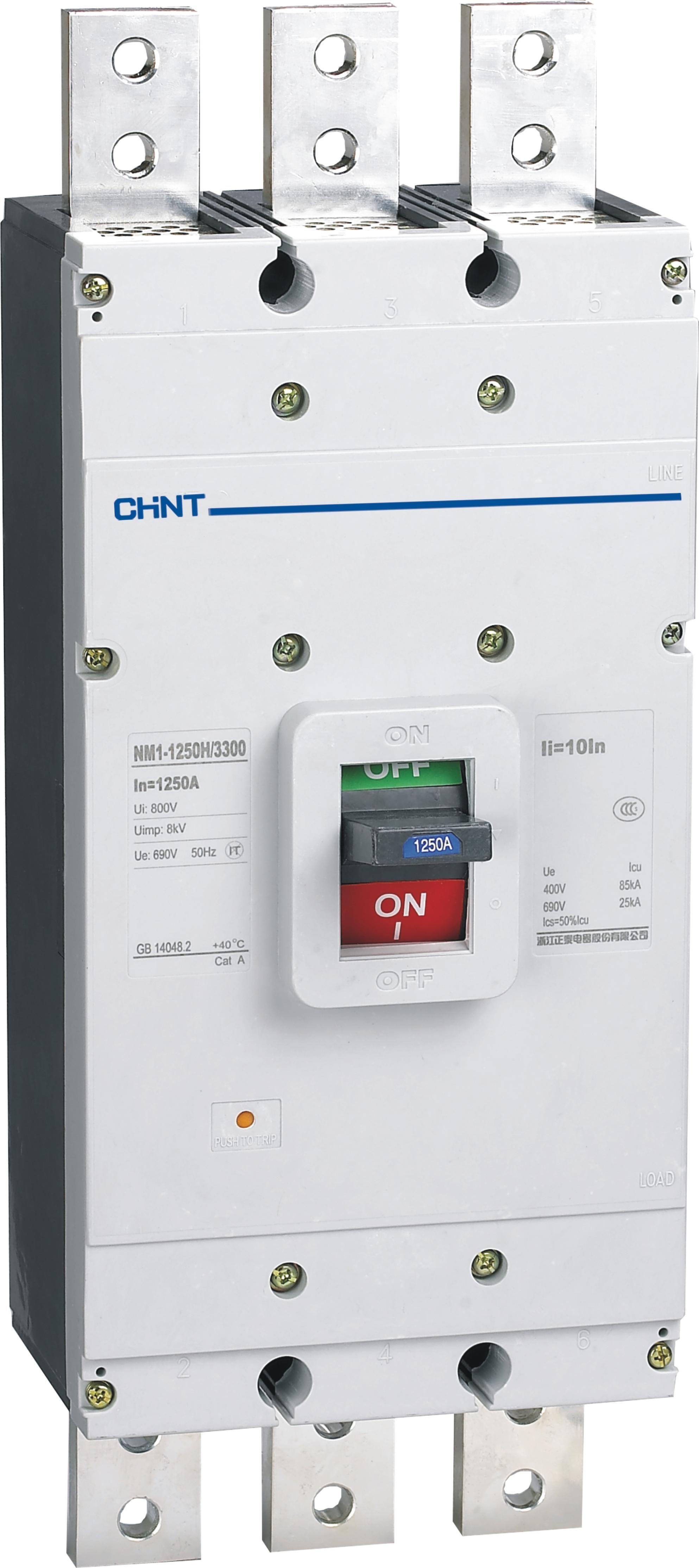

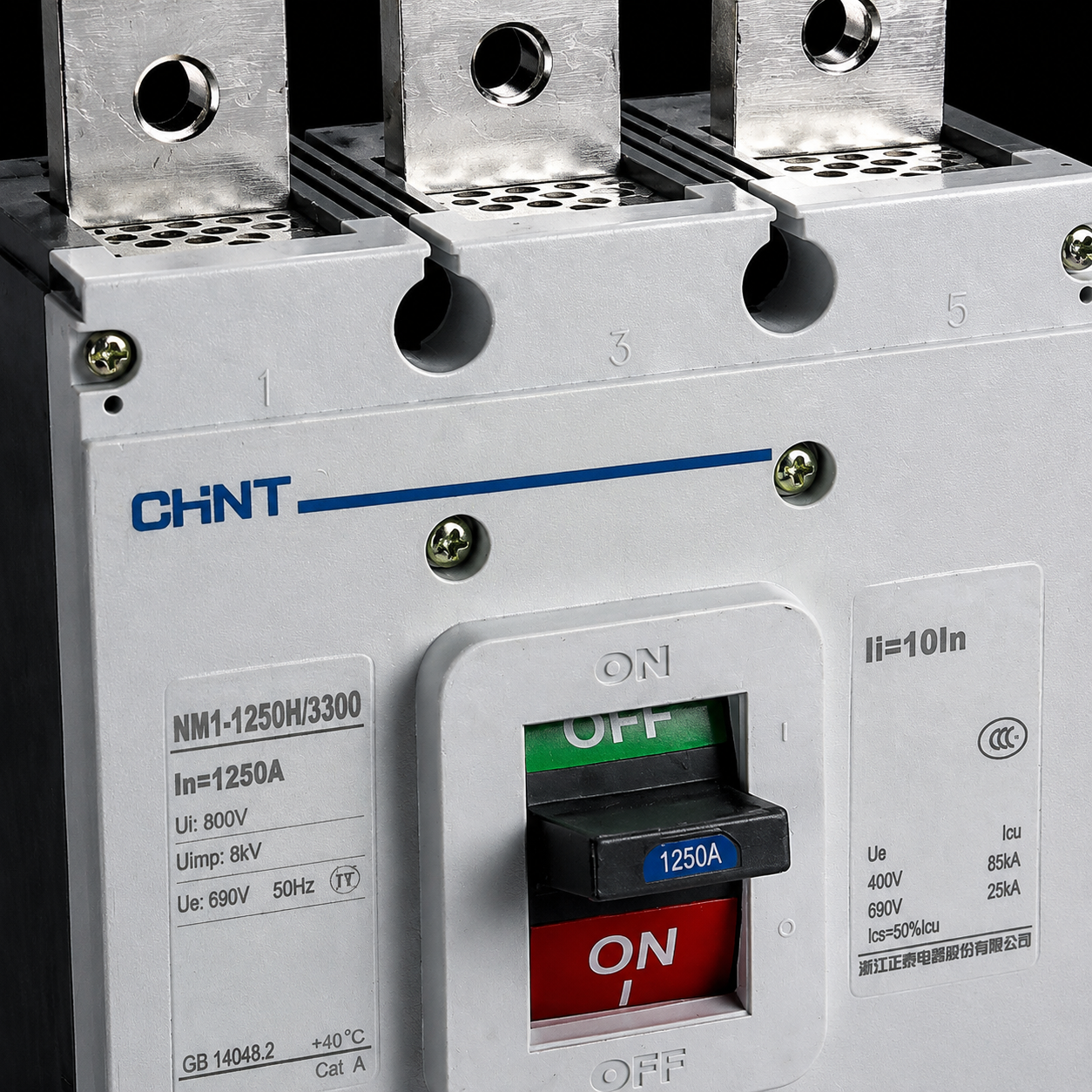

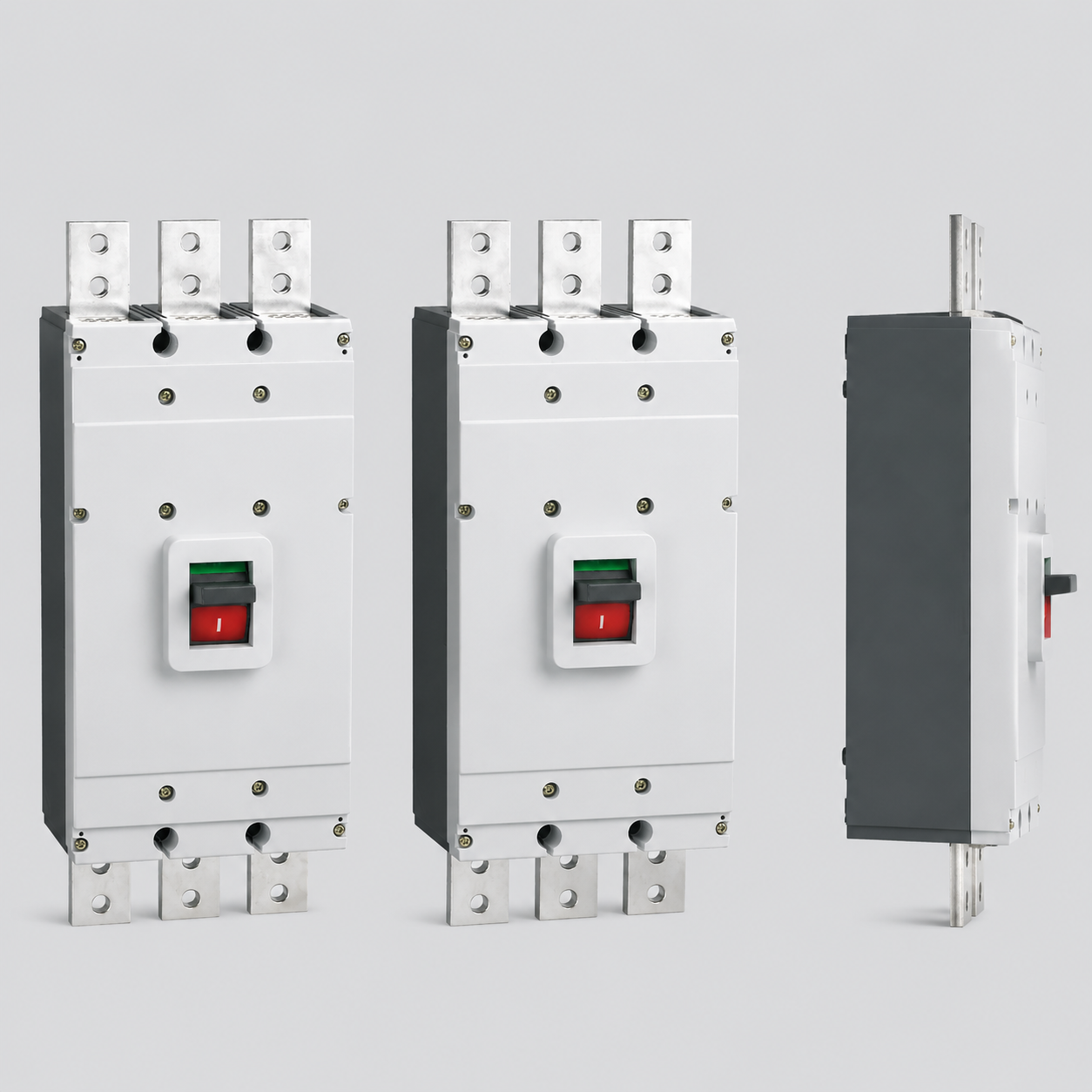

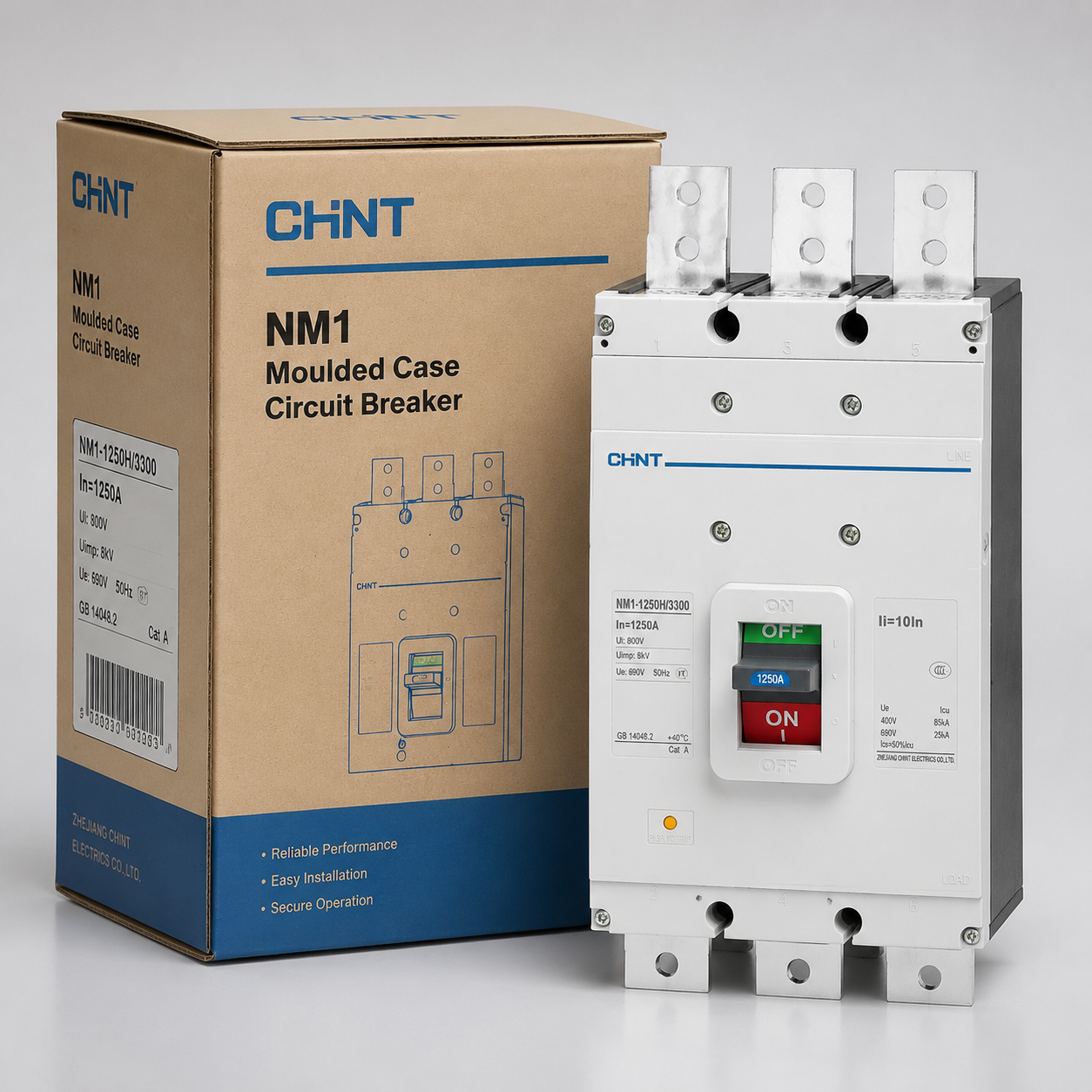

Kontaktor saklar sirkuit plastik seri NM1

Kategori produk:: MCCB
Kode produk:: P-272
Model:: NM1

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik distribusi, produk pemutus sirkuit casing plastik terutama digunakan untuk tegangan isolasi nominal hingga 800V (tipe NM1-63 adalah 500V), cocok untuk arus bolak-balik 50Hz, tegangan kerja nominal hingga 690V (tipe NM1-63 adalah 400V), arus kerja nominal

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal
Kemampuan perlindungan korsleting
Kesesuaian Aplikasi Teknik
Berjalan stabil dan andal
Integrasi sistem yang mudah

Model

NM1

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

Kategoriperangkat saklarKategori KeduaKutub pemutus sirkuit

Detail produk

Fungsi dan Penggunaan

Perangkat pemutus sirkuit ini memiliki tegangan isolasi nominal hingga 800V (tipe NM1-63 adalah 500V), digunakan untuk jaringan sirkuit distribusi listrik dengan frekuensi arus bolak-balik 50Hz, tegangan kerja nominal hingga 690V (tipe NM1-63 adalah 400V), dan arus kerja nominal dari 10A hingga 1250A, digunakan untuk mendistribusikan daya listrik dan melindungi jalur serta peralatan sumber daya dari kerusakan akibat gangguan seperti beban berlebih, hubung singkat, dan tegangan rendah.

Spesifikasi Detail

Tabel Parameter 1

Kategori Parameter	Item Parameter	Nilai Parameter
4.1 Nilai Kontaktor (Lihat Tabel 2)	Model	NM1-63S
	Kelas Arus Terukur Kerangka (A)	63
	Tegangan Kerja Terukur Ue(V)	240/415
	Tegangan Isolasi Terukur Ui(V)	800
	Tegangan Tahan Impuls Terukur Uimp (kV)	8
	Kemampuan Pemutusan Arus Singkat Terukur (kA) 240V/415V/690V	35/25/-
	Kemampuan Pemutusan Arus Singkat Operasional Terukur (kA) 240V/415V/690V	18/13/-
	Umur Mekanis yang Dapat Diperbaiki (kali)	20000
	Umur Listrik AC400V (kali)	3000
	Jumlah Kutub	3, 4
	Jarak Pemutusan (mm)	≤50
	Model	NM1-63H
	Kelas Arus Terukur Kerangka (A)	63
	Tegangan Kerja Terukur Ue(V)	400
	Tegangan Isolasi Terukur Ui(V)	500
	Tegangan Tahan Impuls Terukur Uimp (kV)	8
	Kemampuan Pemutusan Arus Singkat Terukur (kA) 240V/415V/690V	-/50+/-
	Kemampuan Pemutusan Arus Singkat Operasional Terukur (kA) 240V/415V/690V	-/25+/-
	Umur Mekanis yang Dapat Diperbaiki (kali)	20000
	Umur Listrik AC400V (kali)	3000
	Jumlah Kutub	2, 3, 4
	Jarak Pemutusan (mm)	≤50
	Model	NM1-125S
	Kelas Arus Terukur Kerangka (A)	125
	Tegangan Kerja Terukur Ue(V)	240/415/690
	Tegangan Isolasi Terukur Ui(V)	800
	Tegangan Tahan Impuls Terukur Uimp (kV)	8
	Kemampuan Pemutusan Arus Singkat Terukur (kA) 240V/415V/690V	50/35/8
	Kemampuan Pemutusan Arus Singkat Operasional Terukur (kA) 240V/415V/690V	30/18/4
	Umur Mekanis yang Dapat Diperbaiki (kali)	20000
	Umur Listrik AC400V (kali)	3000
	Jumlah Kutub	2, 3, 4
	Jarak Pemutusan (mm)	≤50
	Model	NM1-125H
	Kelas Arus Terukur Kerangka (A)	125
	Tegangan Kerja Terukur Ue(V)	400/690
	Tegangan Isolasi Terukur Ui(V)	800
	Tegangan Tahan Impuls Terukur Uimp (kV)	8
	Kemampuan Pemutusan Arus Singkat Terukur (kA) 240V/415V/690V	-/50/10
	Kemampuan Pemutusan Arus Singkat Operasional Terukur (kA) 240V/415V/690V	-/25/5
	Umur Mekanis yang Dapat Diperbaiki (kali)	20000
	Umur Listrik AC400V (kali)	3000
	Jumlah Kutub	2, 3, 4
	Jarak Pemutusan (mm)	≤50
	Model	NM1-125R
	Kelas Arus Terukur Kerangka (A)	125
	Tegangan Kerja Terukur Ue(V)	400/690
	Tegangan Isolasi Terukur Ui(V)	800
	Tegangan Tahan Impuls Terukur Uimp (kV)	8
	Kemampuan Pemutusan Arus Singkat Terukur (kA) 240V/415V/690V	-/85/20
	Kemampuan Pemutusan Arus Singkat Operasional Terukur (kA) 240V/415V/690V	-/42.5/10
	Umur Mekanis yang Dapat Diperbaiki (kali)	20000
	Umur Listrik AC400V (kali)	3000
	Jumlah Kutub	3
	Jarak Pemutusan (mm)	≤50
	Model	NM1-250S
	Kelas Arus Terukur Kerangka (A)	250
	Tegangan Kerja Terukur Ue(V)	240/415/690
	Tegangan Isolasi Terukur Ui(V)	800
	Tegangan Tahan Impuls Terukur Uimp (kV)	8
	Kemampuan Pemutusan Arus Singkat Terukur (kA) 240V/415V/690V	50/35/8
	Kemampuan Pemutusan Arus Singkat Operasional Terukur (kA) 240V/415V/690V	30/18/4
	Umur mekanis yang dapat dipelihara (kali)	20000
	Umur listrik AC400V (kali)	3000
	Jumlah kutub	2, 3, 4
	Jarak terbang busur (mm)	≤50
	Type	NM1-250H
	Kelas arus terukur dari kotak (A)	250
	Tegangan kerja terukur Ue(V)	125, 160, 200, 225, 250
	Tegangan isolasi terukur Ui(V)	400/690
	Tegangan benturan tahan terukur Uimp (kV)	8
	Kemampuan pemutusan arus pendek maksimum (kA) 240V/415V/690V	-/50/10
	Kemampuan pemutusan arus pendek operasional (kA) 240V/415V/690V	-/25/5
	Umur mekanis yang dapat dipelihara (kali)	20000
	Umur listrik AC400V (kali)	3000
	Jumlah kutub	2, 3, 4
	Jarak terbang busur (mm)	≤50
	Type	NM1-250R
	Kelas arus terukur dari kotak (A)	250
	Tegangan kerja terukur Ue(V)	125, 160, 200, 225, 250
	Tegangan isolasi terukur Ui(V)	400/690
	Tegangan benturan tahan terukur Uimp (kV)	8
	Kemampuan pemutusan arus pendek maksimum (kA) 240V/415V/690V	-/85/20
	Kemampuan pemutusan arus pendek operasional (kA) 240V/415V/690V	-/42.5/10
	Umur mekanis yang dapat dipelihara (kali)	20000
	Umur listrik AC400V (kali)	3000
	Jumlah kutub	3

Tabel Parameter 2

Kategori Parameter	Parameter	Nilai Parameter
4.4 Karakteristik aksi instan pemutus sirkuit untuk distribusi (lihat Tabel 5)	Kelas arus terukur dari kotak Inm(A)	63
	Arsus terukur In(A)	10-63
	Cara pengaturan arus perlindungan pendek	Tetap
	Nilai arus perlindungan pendek li(A) dan toleransi	10In, ±20%
	Nilai pengaturan arus perlindungan pendek satu kutub li(A)	12In
	Waktu trip (s)	<0.2
	Kelas arus terukur dari kotak Inm(A)	125
	Arsus terukur In(A)	16-125
	Cara pengaturan arus perlindungan pendek	Tetap
	Nilai arus perlindungan pendek li(A) dan toleransi	10In, ±20%
	Nilai pengaturan arus perlindungan pendek satu kutub li(A)	12In
	Kelas arus terukur dari kotak Inm(A)	250
	Arsus terukur In(A)	100-250
	Cara pengaturan arus perlindungan pendek	Tetap
	Nilai arus perlindungan pendek li(A) dan toleransi	10In, ±20%
	Nilai pengaturan arus perlindungan pendek satu kutub li(A)	12In
	Kelas arus terukur dari kotak Inm(A)	400
	Arsus terukur In(A)	225-400
	Cara pengaturan arus perlindungan pendek	Tetap
	Nilai arus perlindungan pendek li(A) dan toleransi	10In, ±20%
	Nilai pengaturan arus perlindungan pendek satu kutub li(A)	12In
	Kelas arus terukur dari kotak Inm(A)	630
	Arsus terukur In(A)	400-630
	Cara pengaturan arus perlindungan pendek	Tetap
	Nilai arus perlindungan pendek li(A) dan toleransi	10In, ±20%
	Nilai pengaturan arus perlindungan pendek satu kutub li(A)	12In
	Kelas arus terukur dari kotak Inm(A)	800
	Arsus terukur In(A)	630-800
	Cara pengaturan arus perlindungan pendek	Tetap
	Nilai arus perlindungan pendek li(A) dan toleransi	10In, ±20%
	Nilai pengaturan arus perlindungan pendek satu kutub li(A)	12In
	Kelas arus terukur dari kotak Inm(A)	1250
	Arsus terukur In(A)	800-1250
	Cara pengaturan arus perlindungan pendek	Tetap
	Nilai arus perlindungan pendek li(A) dan toleransi	7In, ±20%
	Nilai pengaturan arus perlindungan pendek satu kutub li(A)	10In
4.5 Karakteristik aksi instan pemutus sirkuit untuk perlindungan motor (lihat Tabel 6)	Kelas arus terukur Inm (A)	63
	Arus terukur In (A)	10~63
	Cara pengaturan arus perlindungan hubung singkat	Tetap
	Nilai pengaturan arus perlindungan hubung singkat li (A) dan toleransi	12In, ±20%
	Nilai pengaturan arus perlindungan hubung singkat satu kutub li (A)	14In
	Waktu trip (s)	<0.2
	Kelas arus terukur Inm (A)	125
	Arus terukur In (A)	16~125
	Cara pengaturan arus perlindungan hubung singkat	Tetap
	Nilai pengaturan arus perlindungan hubung singkat li (A) dan toleransi	12In, ±20%
	Nilai pengaturan arus perlindungan hubung singkat satu kutub li (A)	14In
	Kelas arus terukur Inm (A)	250
	Arus terukur In (A)	100~250
	Cara pengaturan arus perlindungan hubung singkat	Tetap
	Nilai pengaturan arus perlindungan hubung singkat li (A) dan toleransi	12In, ±20%
	Nilai pengaturan arus perlindungan hubung singkat satu kutub li (A)	14In
	Kelas arus terukur Inm (A)	400
	Arus terukur In (A)	225~400
	Cara pengaturan arus perlindungan hubung singkat	Tetap
	Nilai pengaturan arus perlindungan hubung singkat li (A) dan toleransi	12In, ±20%
	Nilai pengaturan arus perlindungan hubung singkat satu kutub li (A)	14In
	Kelas arus terukur Inm (A)	630
	Arus terukur In (A)	400~630
	Cara pengaturan arus perlindungan hubung singkat	Tetap
	Nilai pengaturan arus perlindungan hubung singkat li (A) dan toleransi	12In, ±20%
	Nilai pengaturan arus perlindungan hubung singkat satu kutub li (A)	14In
	Kelas arus terukur Inm (A)	800
	Arus terukur In (A)	630~800
	Cara pengaturan arus perlindungan hubung singkat	Tetap
	Nilai pengaturan arus perlindungan hubung singkat li (A) dan toleransi	12In, ±20%
	Nilai pengaturan arus perlindungan hubung singkat satu kutub li (A)	14In
