Fungsi dan Penggunaan

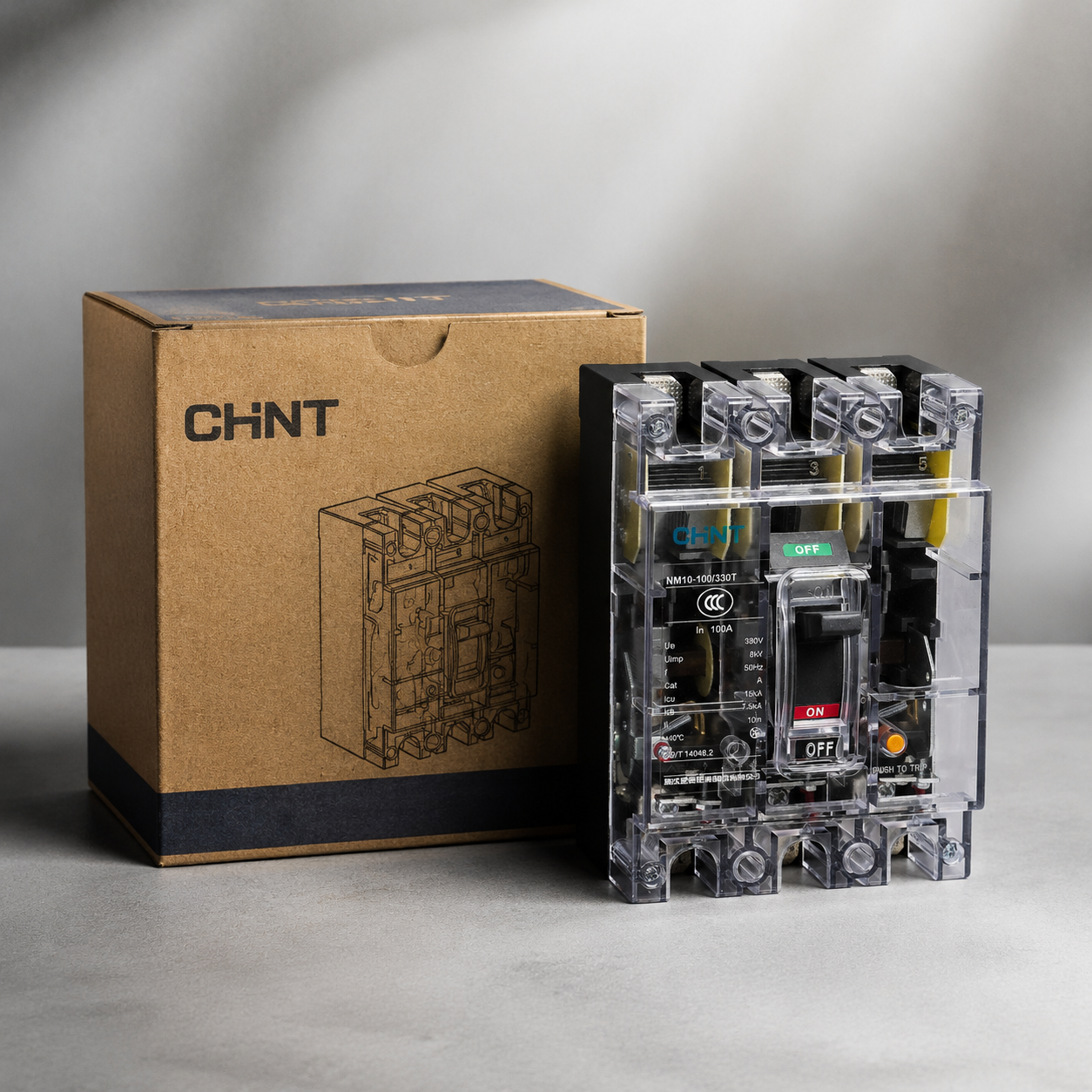

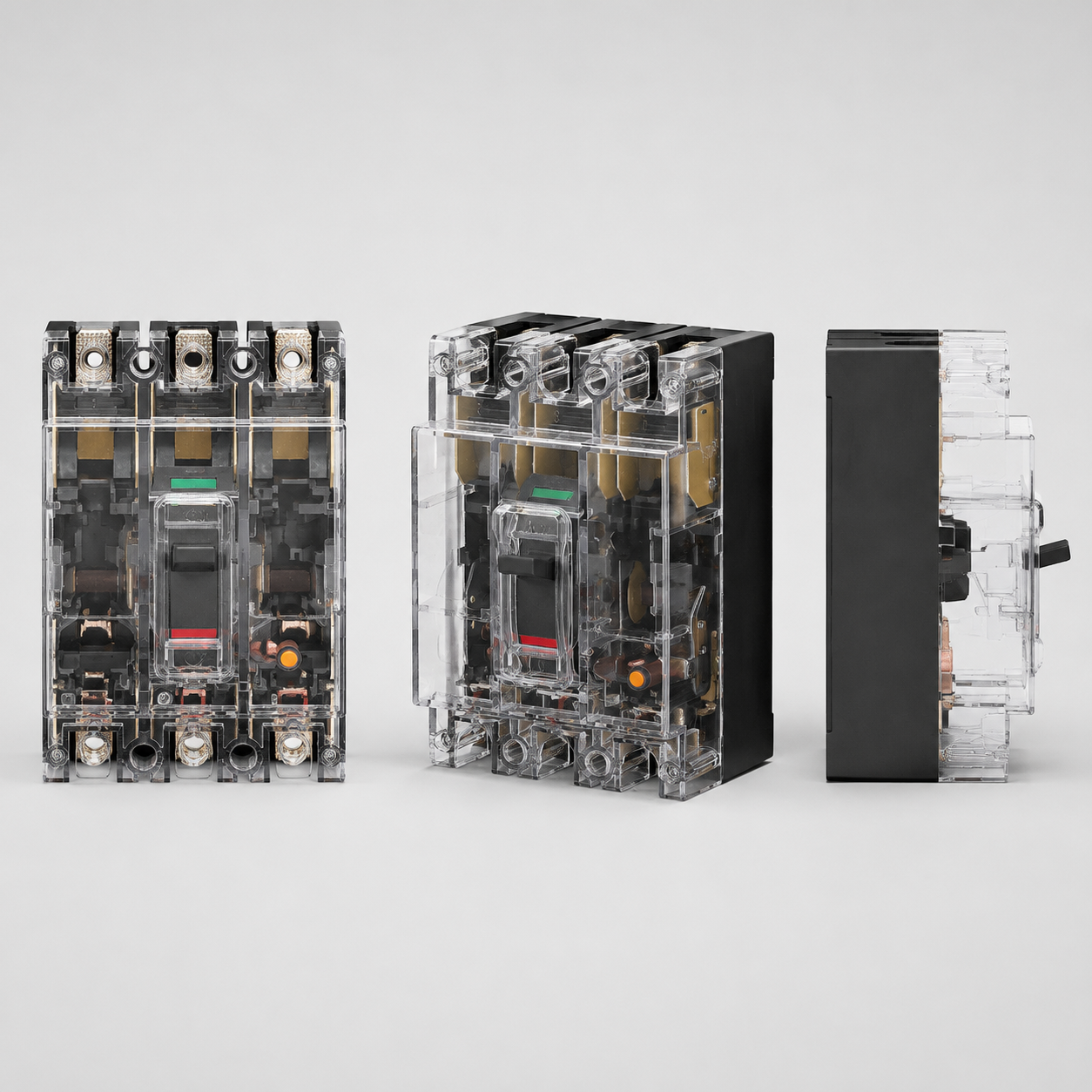

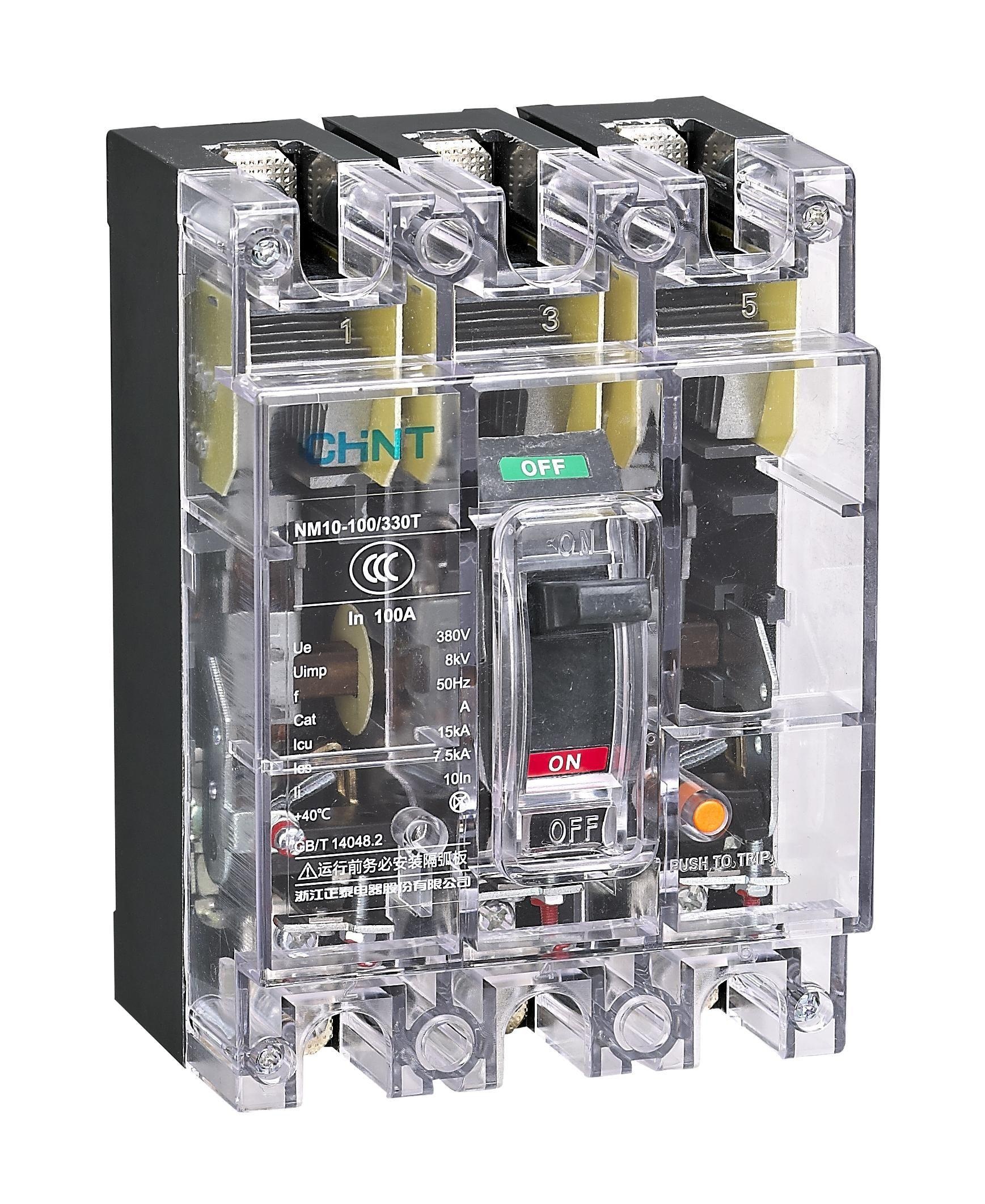

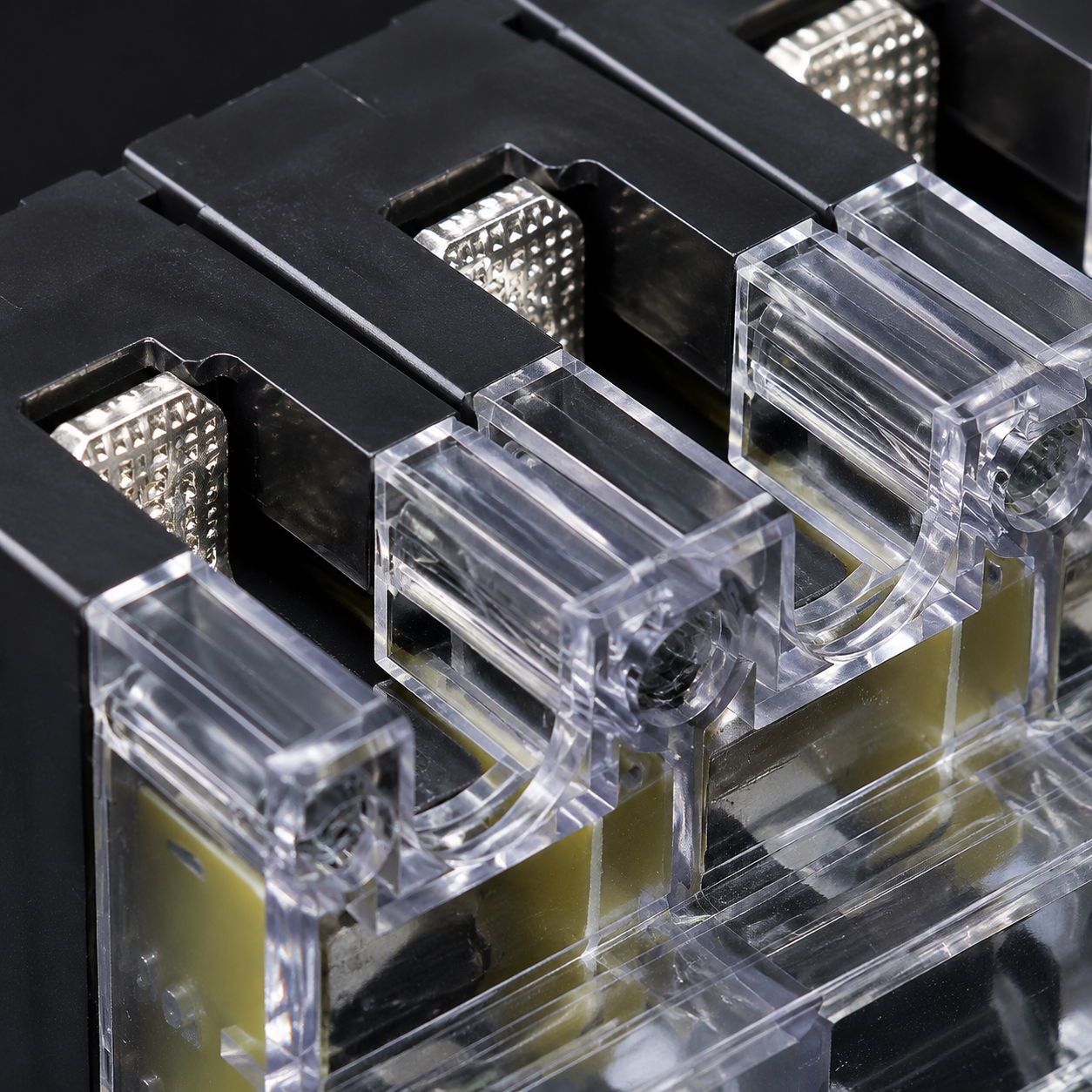

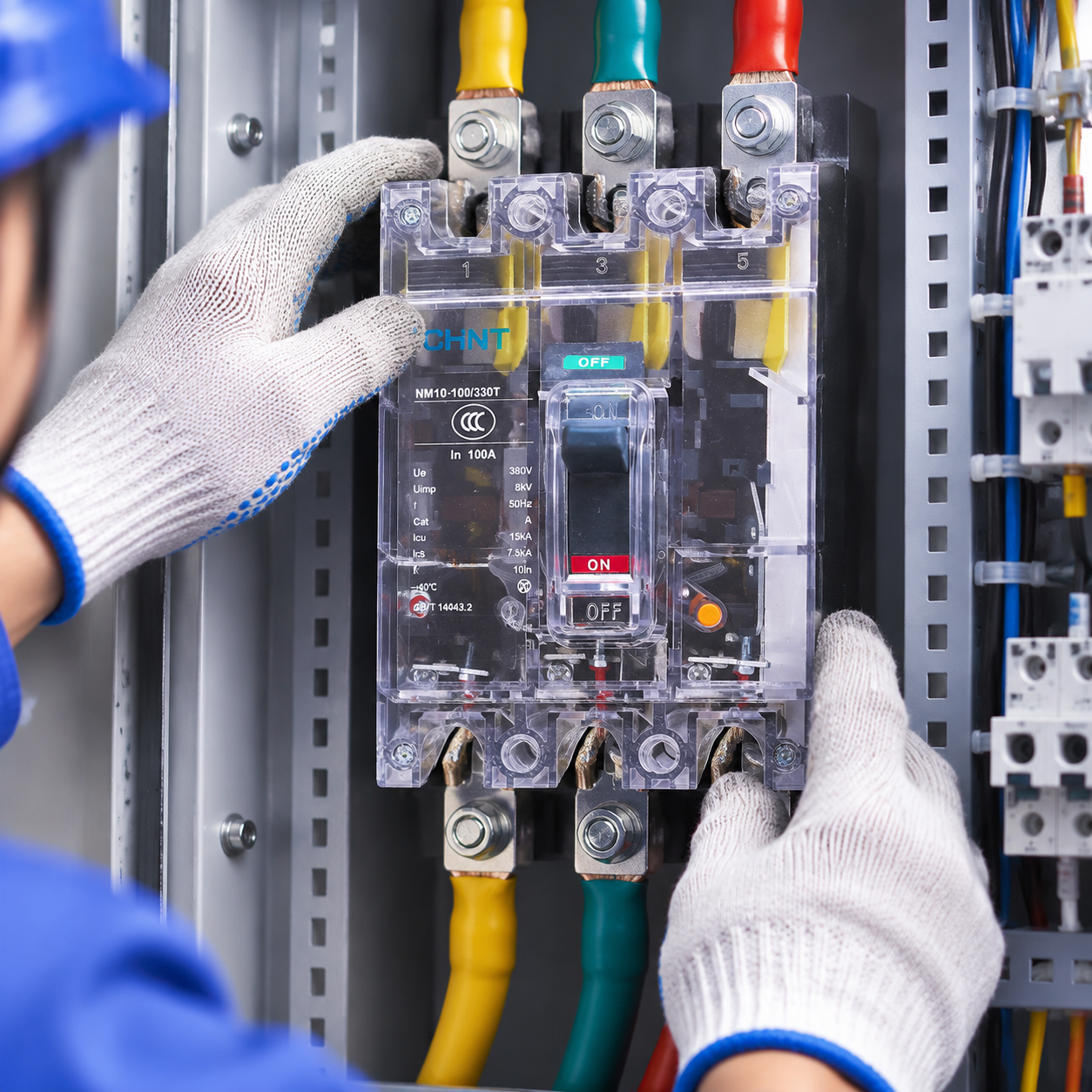

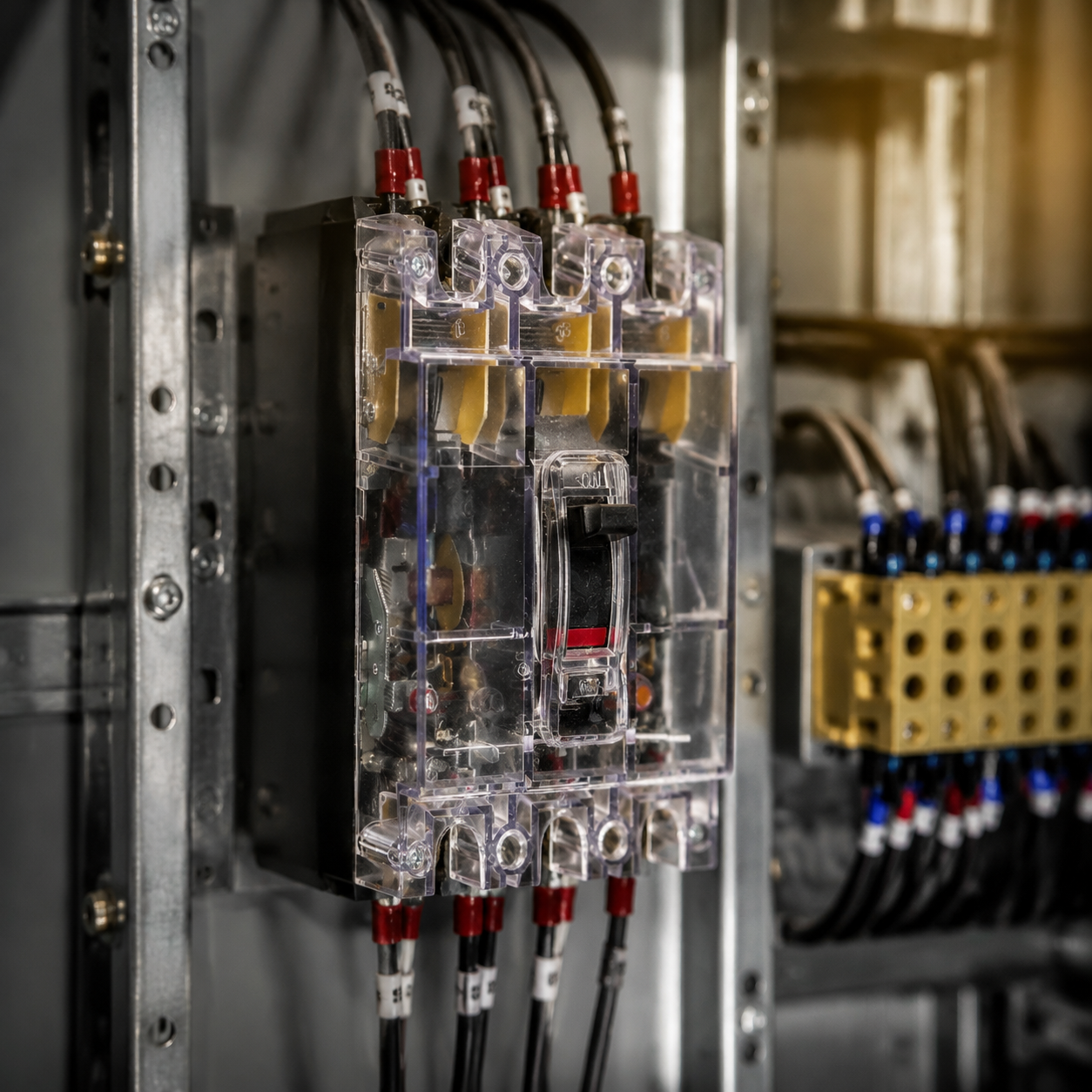

Termostat jenis kotak plastik NM10 (selanjutnya disebut sebagai pemutus sirkuit), terutama digunakan untuk jaringan distribusi daya dengan frekuensi arus bolak-balik 50Hz, tegangan kerja nominal hingga 380V, dan arus nominal hingga 600A, yang digunakan untuk mendistribusikan energi listrik dan melindungi kabel serta peralatan daya dari kerusakan akibat kelebihan beban, hubung singkat, dan tegangan rendah. Pemutus sirkuit hingga 250A juga dapat digunakan untuk mengoperasikan motor secara tidak sering dan melindungi dari kelebihan beban, hubung singkat, dan tegangan rendah.
Parameter Rinci
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Nama Arus Uji | Kondisi Awal | Dingin |
| | Panas |
| I/In | 1.05 |
| | 1.30 |
| Waktu yang Ditetapkan | Inm=100 (A) |
| | In ≤ 63 |
| | 63<In ≤ 100 |
| | 250 |
| | 600 |
| | 1 jam |
| | 2 jam |
| | 2 jam |
| | 2 jam |
| No. | Nama Arus Uji | Arus Penyetelan (I/In) |
| 1 | Arus Tidak Putus yang Ditetapkan | 1.0 |
| 2 | Arus Putus yang Ditetapkan | 1.2 |
| 3 | Arus Kembali | 7.2 |
| Waktu yang Ditetapkan | 2 jam |
| | 2 jam |
| | ≤ 10S |
| Kondisi Awal | Dingin |
| | Dimulai setelah uji nomor 1 |
| | - |
| Tipe | Nilai Arus Aksi Instan untuk Pemutus Sirkuit Distribusi I(A) dan Deviasi Izin | Nilai Arus Aksi Instan untuk Pemutus Sirkuit Perlindungan Motor I(A) dan Deviasi Izin |
| NM10-100, NM10-100H | 10In, ±20% | 12In, ±20% |
| NM10-250 | 10In, ±20% | 12In, ±20% |
| NM10-600 | 10In, ±20% | - |
| Nilai Arus Lindung Singkat Satu Fasa I(A) | 14In (untuk distribusi) 17In (untuk perlindungan motor) |
| Waktu Putus (s) | <0.2 |
| Tipe | Kelas Arus Kerja Kapsul (Inm A) | Tegangan Kerja Nominal (Ue V) Tegangan Isolasi Nominal (Ui V) Frekuensi Nominal (Hz) Kemampuan Pembatas Kupu-kupu Maksimum Icu kA 380V Kemampuan Pembatas Kupu-kupu Operasional Ics kA 380V Jarak Terbang mm Arus Nominal (In A) |
| NM10-100 | 100 | 380 380 50 15 7.5 150 20, 30, 40, 50, 60, 80, 100 |
| NM10-100H | 100 | 380 380 50 15 10 150 20, 30, 40, 50, 60, 80, 100 |
| NM10-250 | 250 | 380 380 50 20 12.5 200 120, 150, 170, 200, 250 |
| NM10-600 | 600 | 380 380 50 30 15 200 300, 400, 500, 600 |
