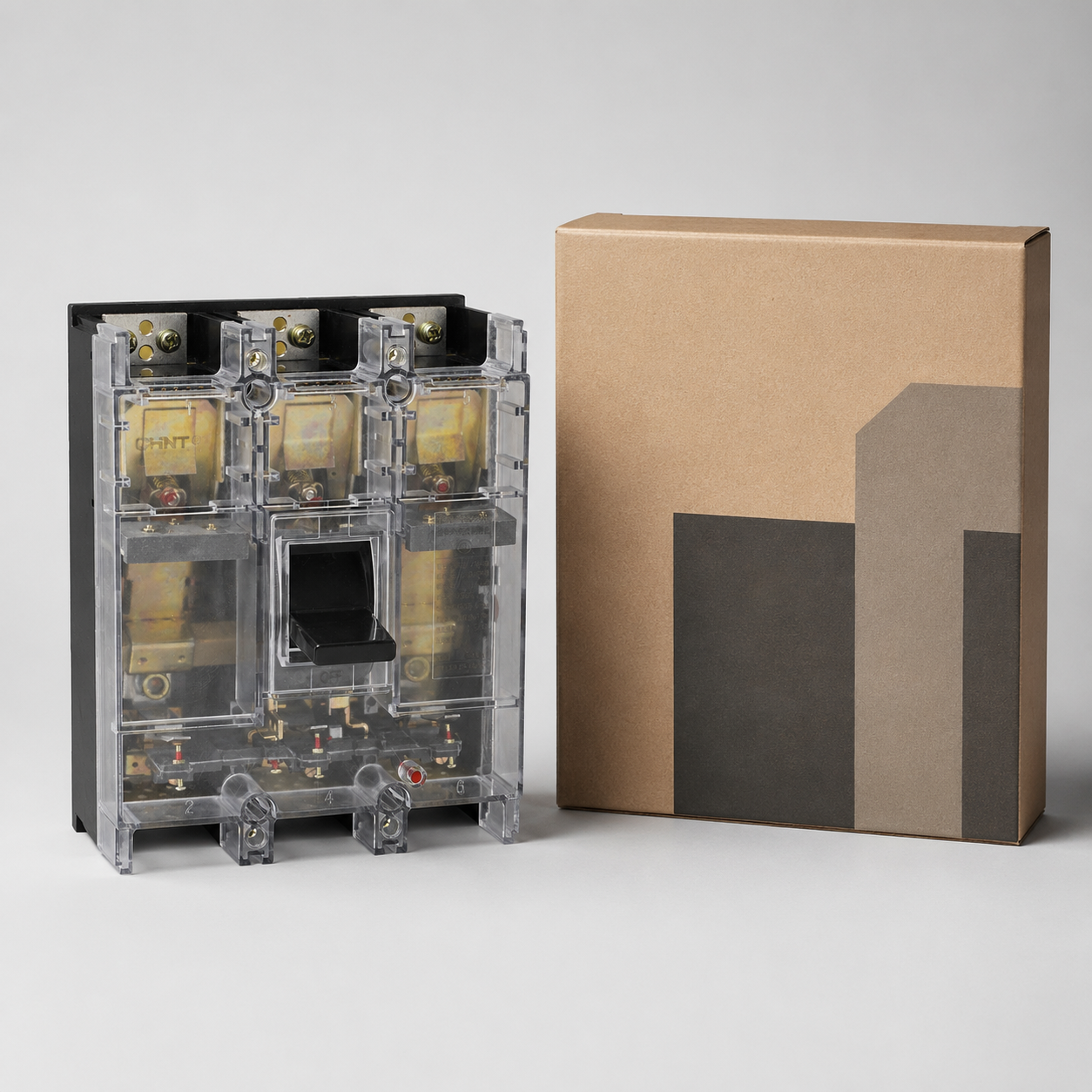

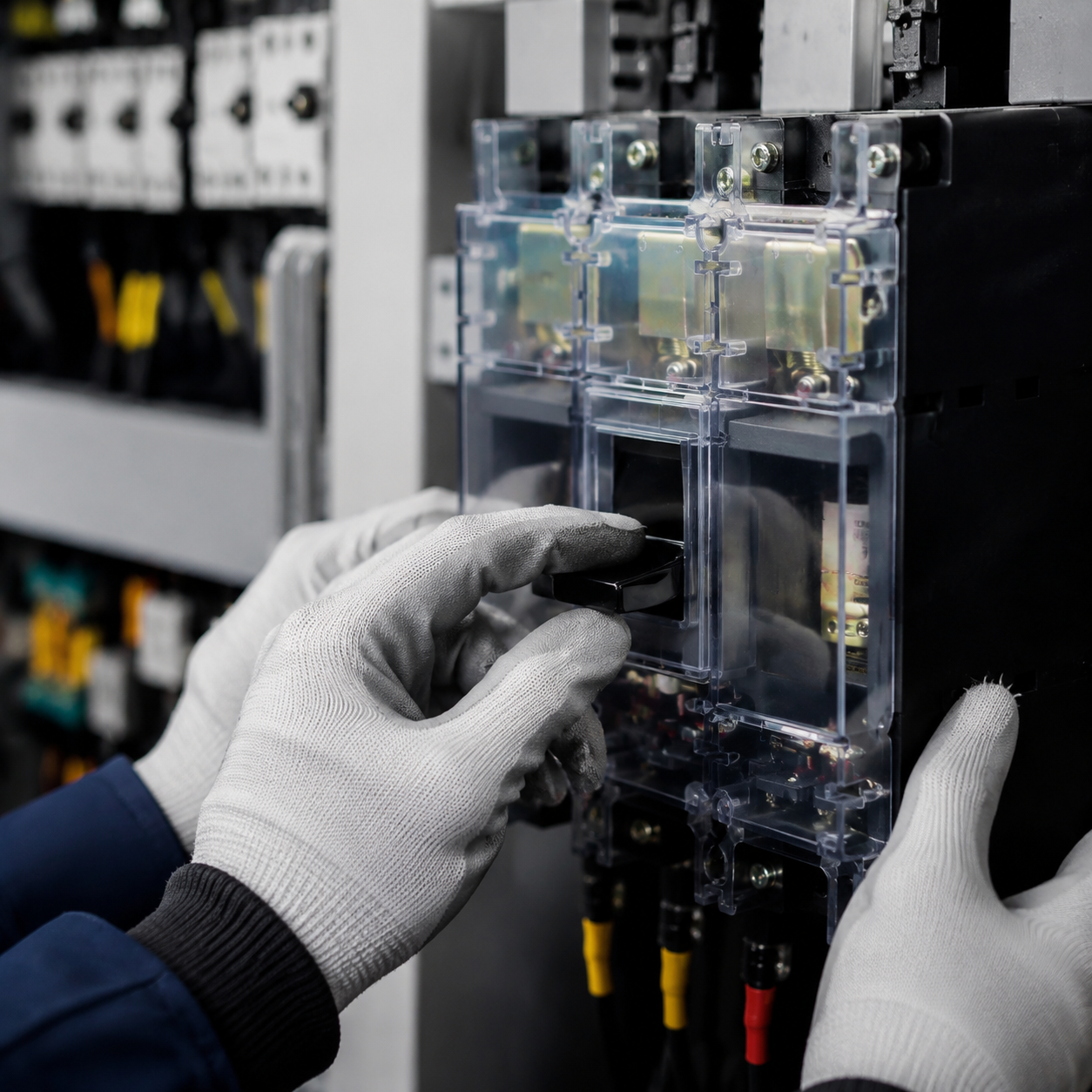

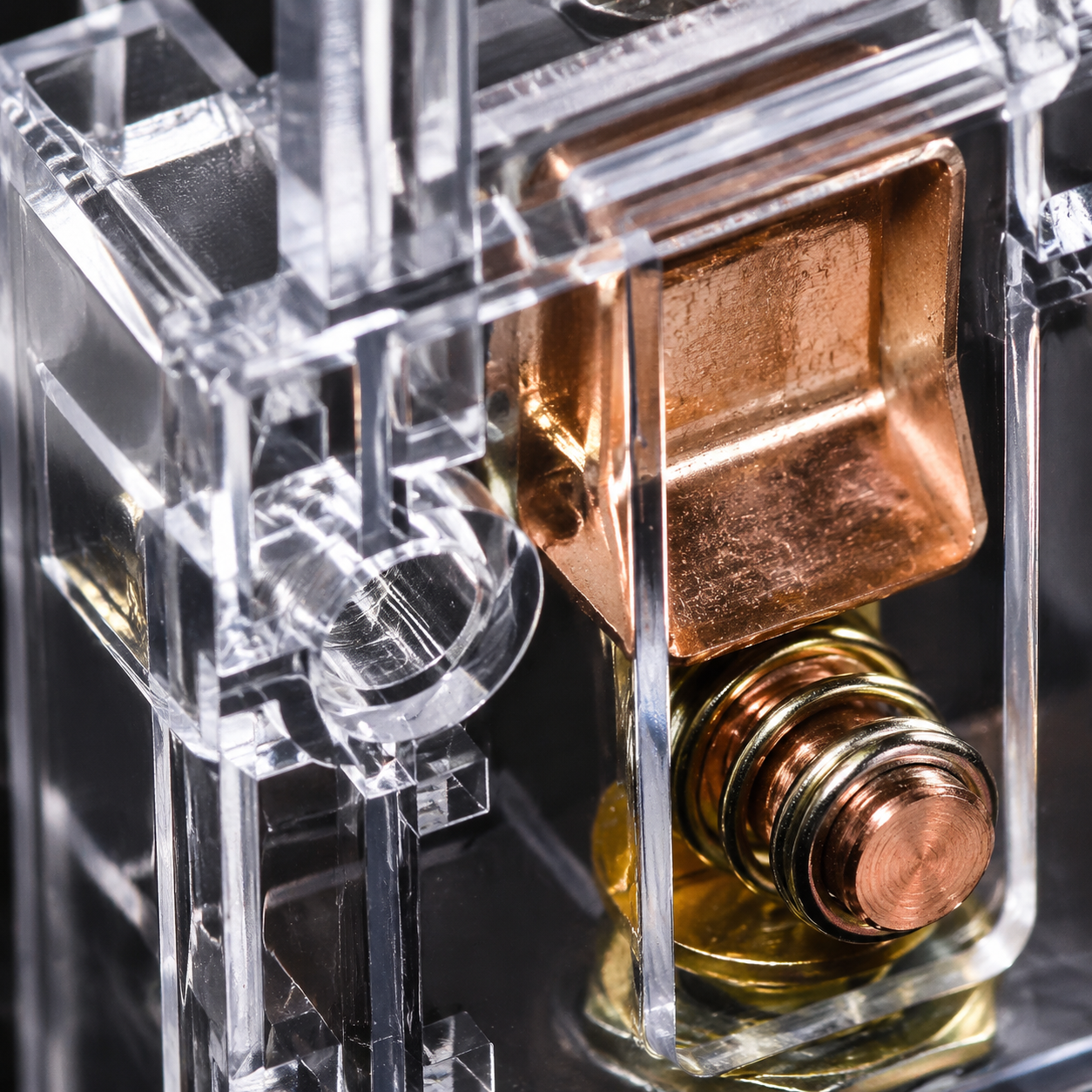

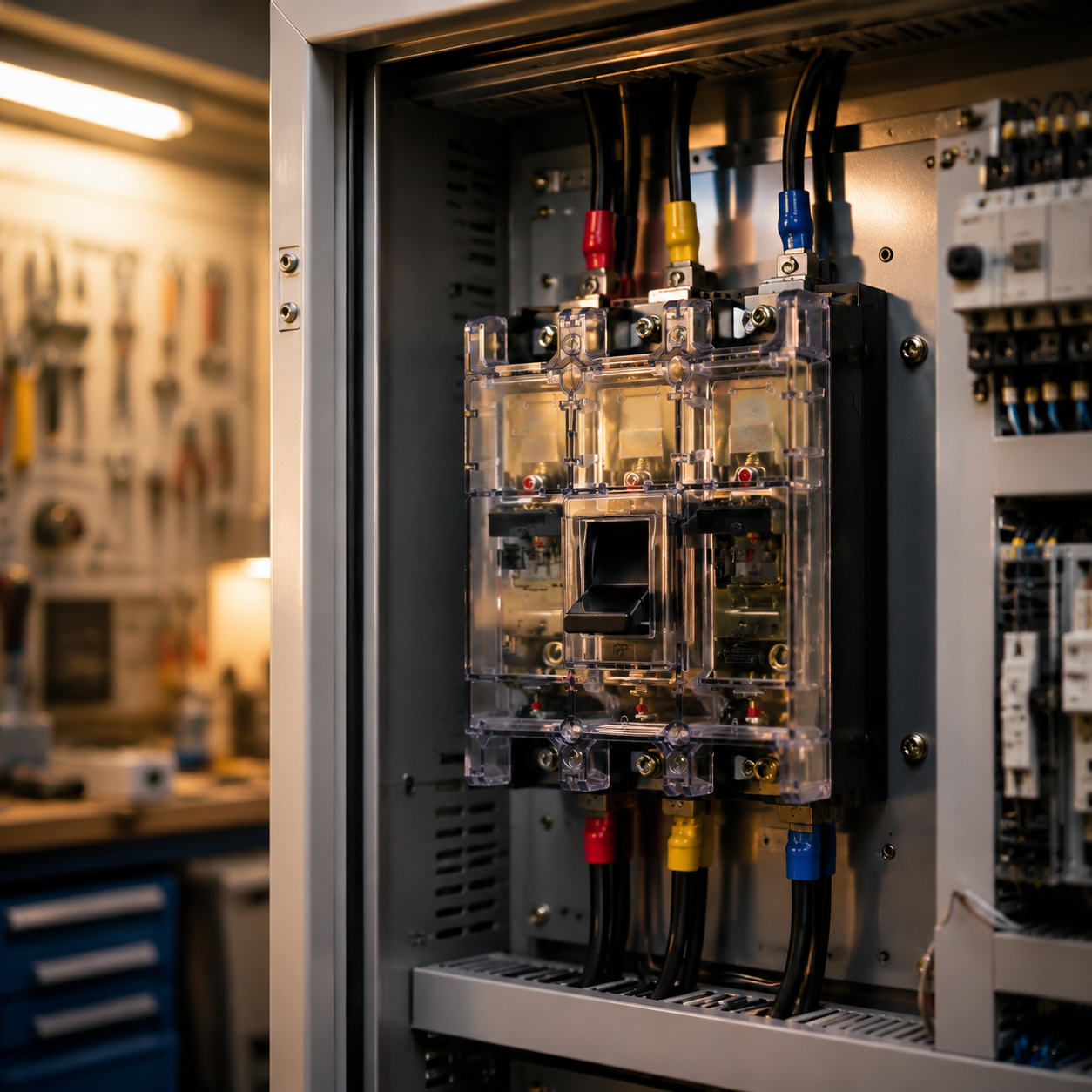

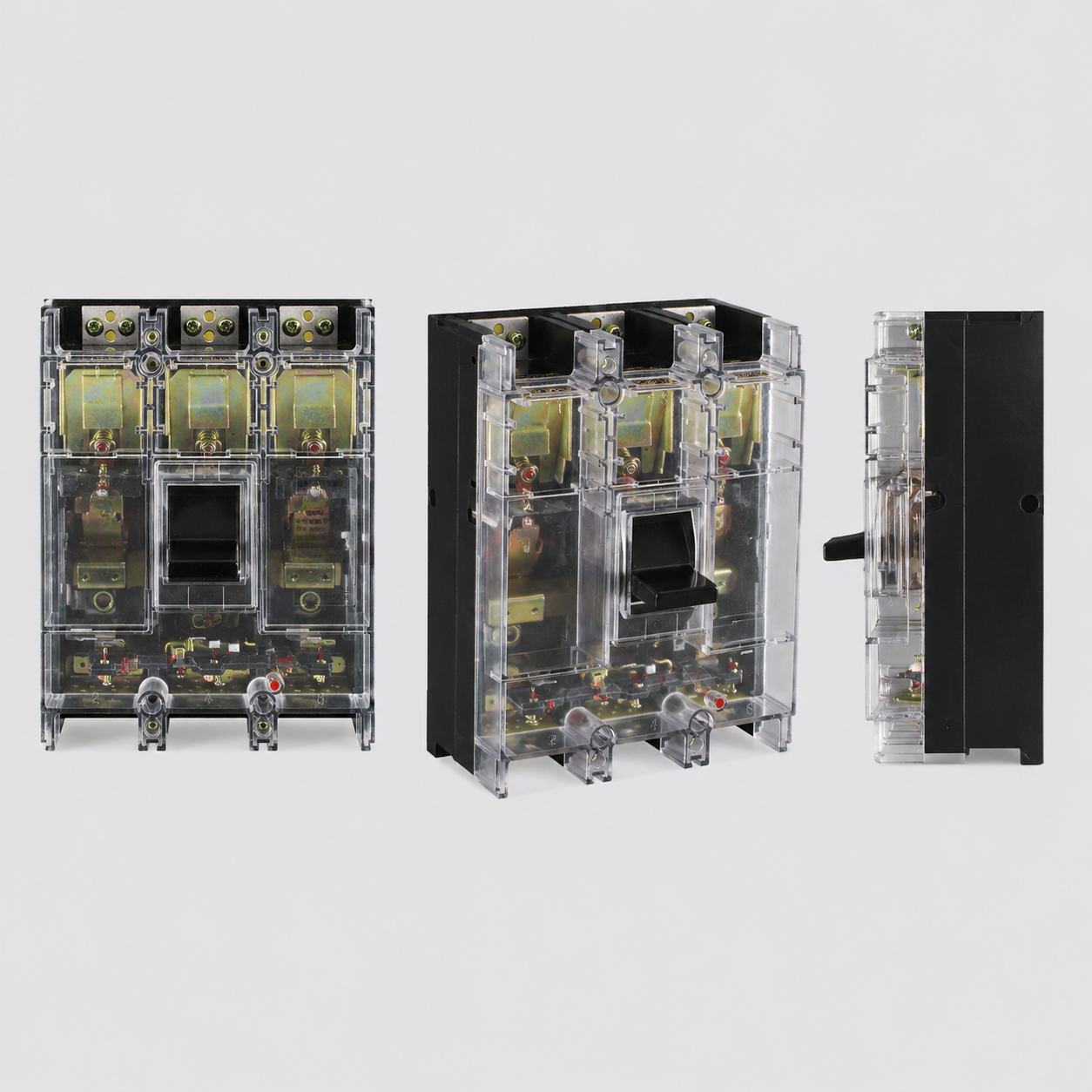

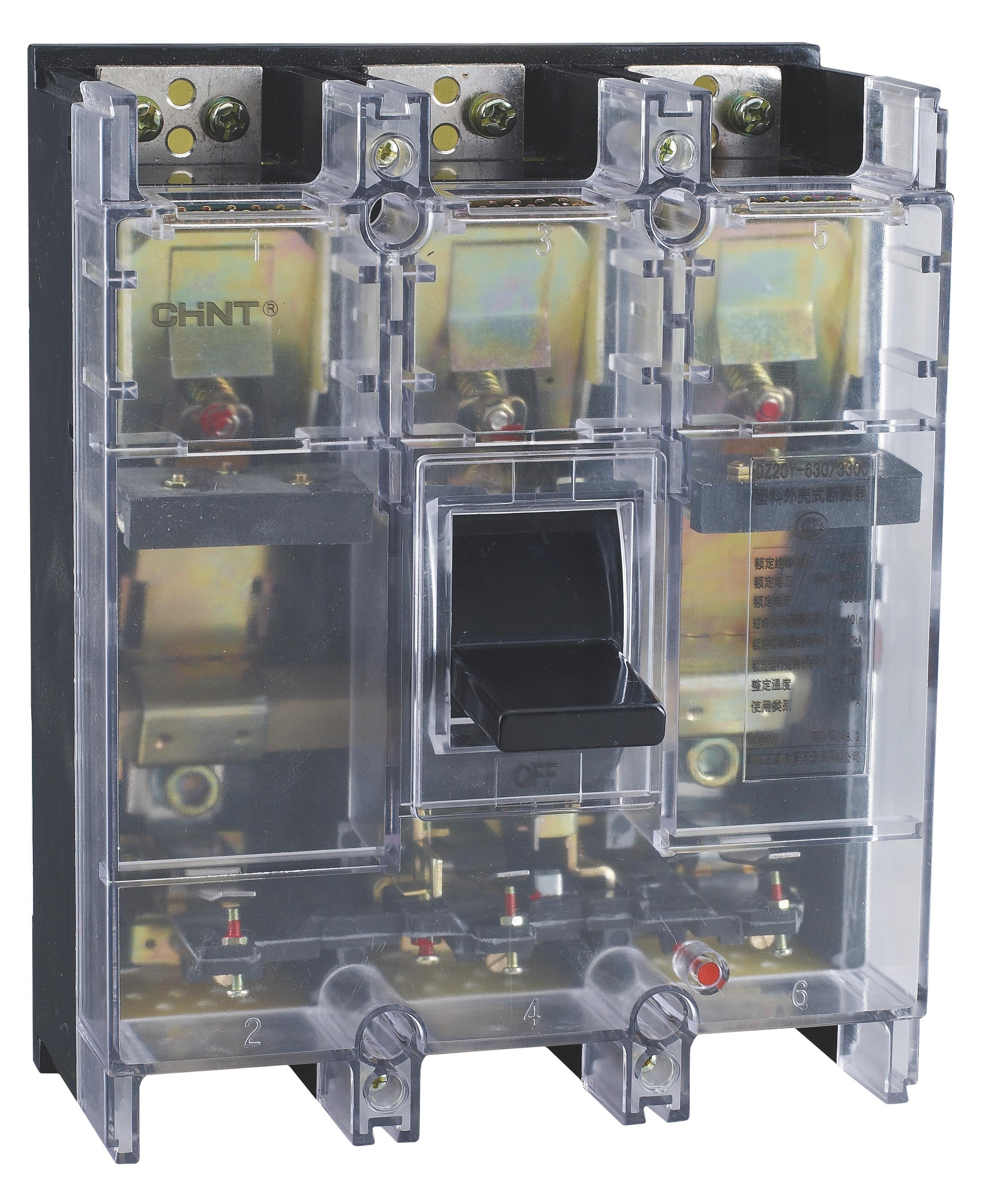

Kontaktor saklar sirkuit kasing plastik DZ20 series

Kategori produk:: MCCB
Kode produk:: P-274
Model:: DZ20

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik distribusi, produk pemutus sirkuit casing plastik terutama digunakan untuk (selanjutnya disebut sebagai pemutus sirkuit), tegangan isolasi nominalnya adalah 800V, arus bolak-balik 50Hz, tegangan kerja nominal 400V dan di bawahnya, arus nominal dari 32A hingga 1250A. Umumnya digunakan sebagai distribusi daya, di antaranya tipe C

Kejutan saat inquiry

Sorotan produk

Kesesuaian Aplikasi Industri
Stabil dan dapat diandalkan
Integrasi sistem yang mudah

Model

DZ20

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriPerangkat saklarKategori KeduaKontaktor kotak plastik

Detail produk

Fungsi dan Penggunaan

Termostat DZ20 seri plastik (selanjutnya disebut sebagai pemutus sirkuit), tegangan isolasi nominalnya adalah 800V, frekuensi arus bolak-balik 50Hz, tegangan kerja nominalnya adalah 400V atau kurang, dan arus nominalnya berkisar dari 32A hingga 1250A. Umumnya digunakan sebagai perangkat distribusi daya, di mana pemutus sirkuit tipe C dengan arus nominal 160A dan rangka cangkang tipe 630 dan yang lebih kecil juga dapat digunakan untuk perlindungan motor. Dalam kondisi normal, pemutus sirkuit dapat digunakan secara terpisah sebagai penghubung kabel yang tidak sering berubah dan untuk starting motor yang tidak sering.

Parameter Detail

Tabel Parameter 1

Kategori Parameter	Parameter	Nilai Parameter
3.1 Parameter Teknis Utama Pemutus Sirkuit (Lihat Tabel 2)	Nama Model	DZ20Y-100, DZ20C-160, DZ20Y-225, DZ20Y-400, DZ20Y-630, DZ20Y-1250
	Jumlah Kutub	3P
	Tegangan Kerja Nominal Ue (V)	400, 400, 400, 380, 380, 380
	Tegangan Isolasi Nominal Ue (V)	800
	Kemampuan Memutus Arus Singkat kA (nilai efektif) Icu/cosΦ	18/0.30, 12/0.30, 25/0.25, 30/0.25, 30/0.25, 50/0.25
	Kemampuan Memutus Arus Singkat kA (nilai efektif) Ics/cosΦ	14/0.30, 8/0.5, 19/0.30, 23/0.25, 23/0.25, 32.5/0.25
	Arsus Nominal Pemutus Sirkuit In A	32, 40, 50, 63, 80, 100; 100, 125, 160; 125, 160, 180, 200, 225; 250, 315, 350, 400; 500, 630; 800, 1000, 1250
	Jumlah Siklus Operasi	Dengan Beban: 1500, 1000, 1000, 1000, 1000, 500; Tanpa Beban: 8500, 7000, 7000, 4000, 4000, 2500
	Kemampuan Frekuensi Operasi / Jam	120, 120, 120, 60, 60, 20
	Jarak Terbang Elektrik mm	50, 50, 50, 100, 100, 120
3.2 Nilai Penyetelan Arus Perlindungan Korsleting Pemutus Sirkuit (Lihat Tabel 3)	Nama Model	DZ20Y-100, DZ20C-160, DZ20Y-225, DZ20Y-400, DZ20Y-630, DZ20Y-1250
	Nilai Penyetelan Arus Instan untuk Perlindungan Distribusi Ii(A) dan Deviasi Izin	In ≤ 40A: 500, ±20%; In>40A: 10In, ±20%; 10In, ±20%; 10In, ±20%; 10In, ±20%; 7In, ±20%
	Nilai Penyetelan Arus Instan untuk Perlindungan Motor Ii(A) dan Deviasi Izin	In ≤ 40A: 600, ±20%; In>40A: 12In, ±20%; 12In, ±20%; 12In, ±20%; 12In, ±20%; -
	Nilai Penyetelan Arus Korsleting Tunggal Ii(A)	Untuk Distribusi: In ≤ 40A: 700; In > 40A: 14In; Untuk Perlindungan Motor: In ≤ 40A: 850; In > 40A: 17In; Untuk Distribusi: 14In; Untuk Perlindungan Motor: 16In; Untuk Distribusi: 12In; Untuk Perlindungan Motor: 14In; Untuk Distribusi: 10In
	Waktu Trip (s)	<0.2
3.3 Karakteristik Perlindungan Pemutus Sirkuit
3.3.1 Karakteristik Pembukaan Waktu Tak Berubah Pemutus Sirkuit untuk Distribusi (Lihat Tabel 4)	No.	1, 2
	Nama Arus Uji	Arus Tidak Trip, Arus Trip
	Bilangan Arus Penyetelan	1.05In, 1.30In
	Waktu yang Disepakati	≥ 1 jam, < 1 jam; ≥ 2 jam, < 2 jam
	Kondisi Awal	Keadaan Dingin, Mulai Setelah Uji No. 1
3.3.2 Karakteristik Pembukaan Waktu Tak Berubah Pemutus Sirkuit untuk Perlindungan Motor (Lihat Tabel 5)	No.	1, 2
	Nama Arus Uji	Arus Tidak Trip, Arus Trip
	Bilangan Arus Penyetelan	1.0In, 1.2In
	Waktu yang Disepakati	≥ 2 jam, < 2 jam
	Kondisi Awal	Keadaan Dingin, Mulai Setelah Uji No. 1

Tabel Parameter 2

Kategori Parameter	Parameter	Nilai Parameter
3.4 Tripper Bantu	Tegangan Sumber Daya Kontrol Nominal	AC220V, AC380V.
	Di antara 70%-110% tegangan sumber daya kontrol nominal, tripper bantu harus dapat membuat pemutus sirkuit trip.
3.5 Tripper Tegangan Rendah	Tegangan Kerja Nominal	AC220V, AC380V.
	Ketika tegangan turun (bahkan secara perlahan), dalam rentang 70%-35% tegangan nominal, tripper tegangan rendah harus beroperasi. Ketika tegangan lebih rendah dari 35% tegangan nominal trippe, tripper tegangan rendah harus mencegah pemutus sirkuit tertutup. Ketika tegangan sumber daya sama atau lebih besar dari 85%, harus memastikan pemutus sirkuit tertutup.
3.6 Saklar Alarm	Tegangan Kerja Nominal	AC220V, Arus Panas yang Disepakati: 3A.
3.7 Saklar Bantuan	On I/le	10
	On U/Ue	1
	On cosΦ	0.3
	On T0.95ms	1
	Off I/le	1
	Off U/Ue	1
	Off cosΦ	0.3
	Off T0.95	6×Pe
	Frekuensi Operasi (kali/jam)	120
	Waktu Daya (detik)	0,05-2
3.8 Aksesoris Luar Pemutus Sirkuit	Type	DZ20Y-100, DZ20C-160, DZ20Y-225, DZ20Y-400, DZ20Y-630, DZ20Y-1250
	Tinggi H	152,5, 164,5, 230, 245, 275
	Bentuk Struktur	Motor
	Kelengkapan Tegangan	AC50Hz, 220V, 380V
3.8.2 Ukuran Pemasangan Mekanisme Operasi Manual	Type	DZ20Y-100, DZ20C-160, DZ20Y-225, DZ20Y-400, DZ20Y-630
	Ukuran Pemasangan H(mm)	60, 60, 68, 75, 77
	Nilai X dari Tuas Operasi terhadap Pusat Pemutus Sirkuit	0, 0, 0, 0, 0
	Panjang Tuas L(mm)	65, 95
