Fungsi dan Penggunaan

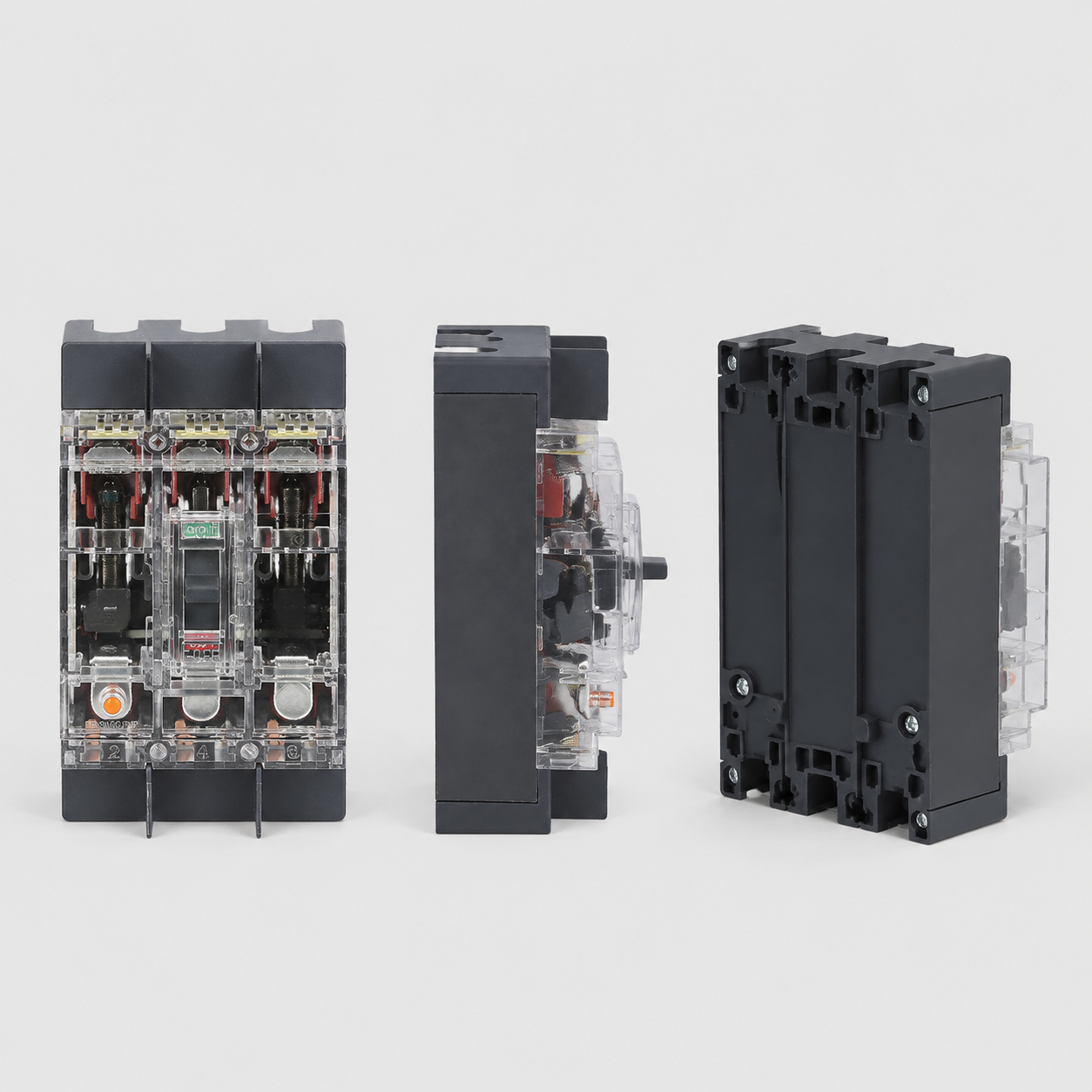

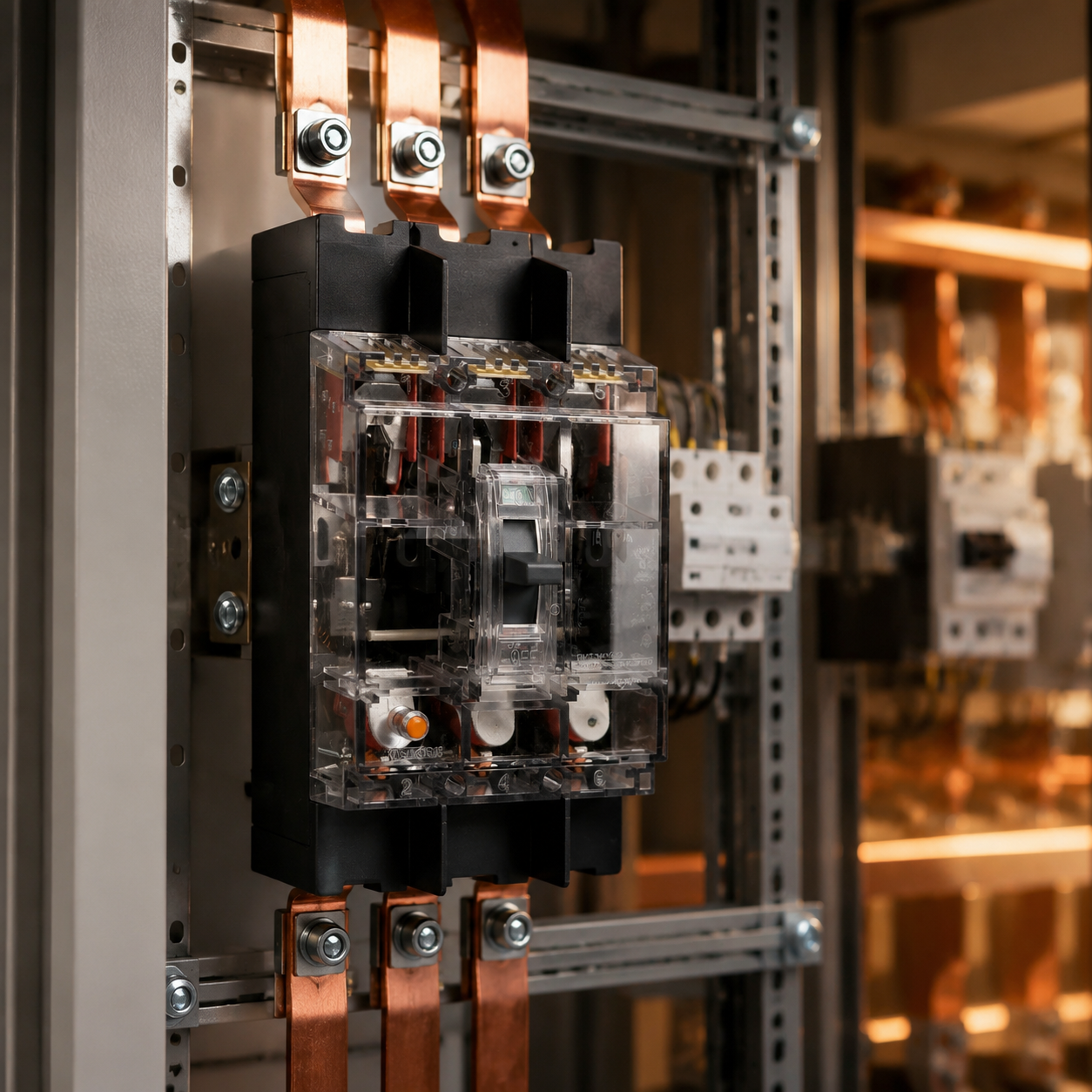

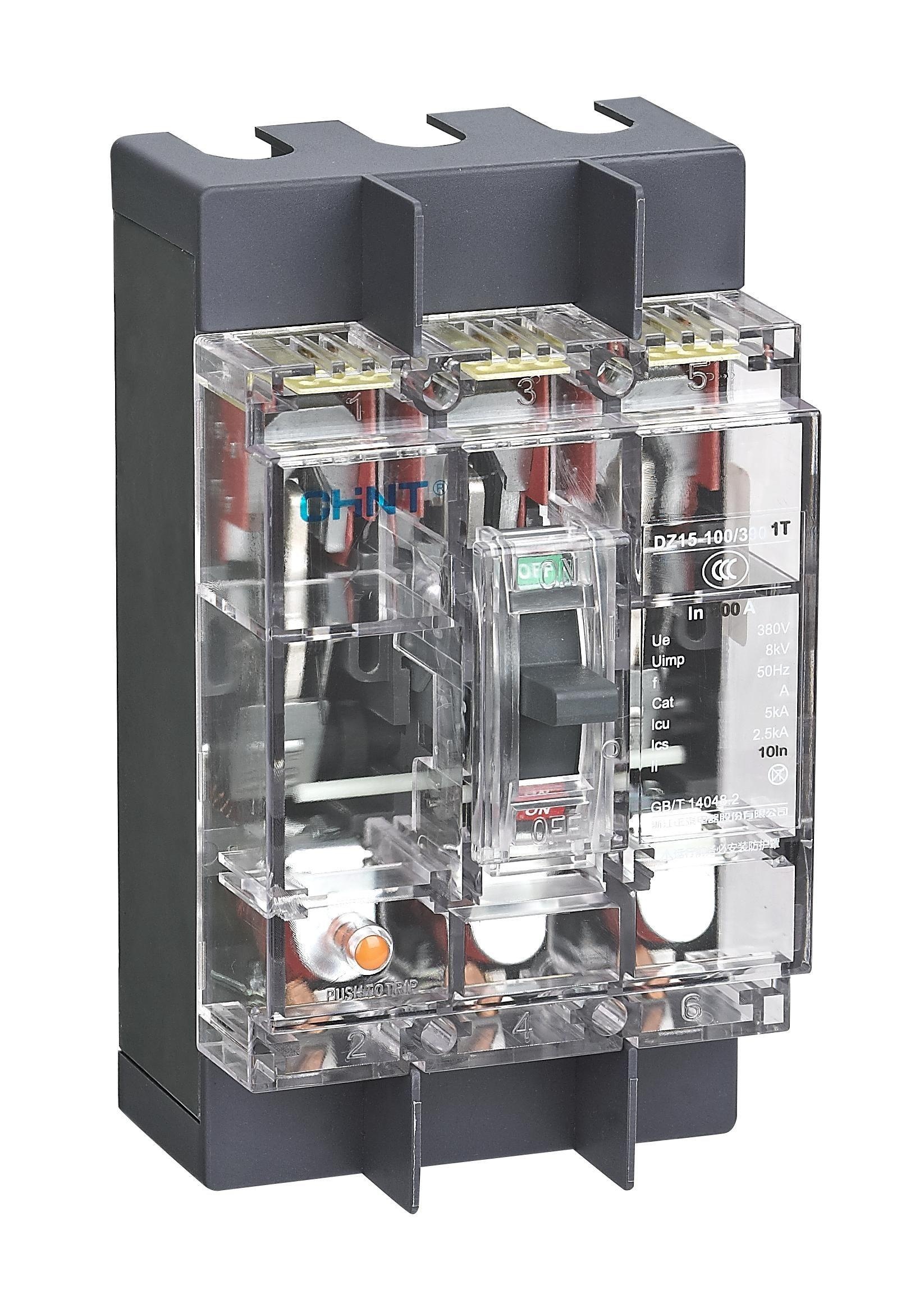

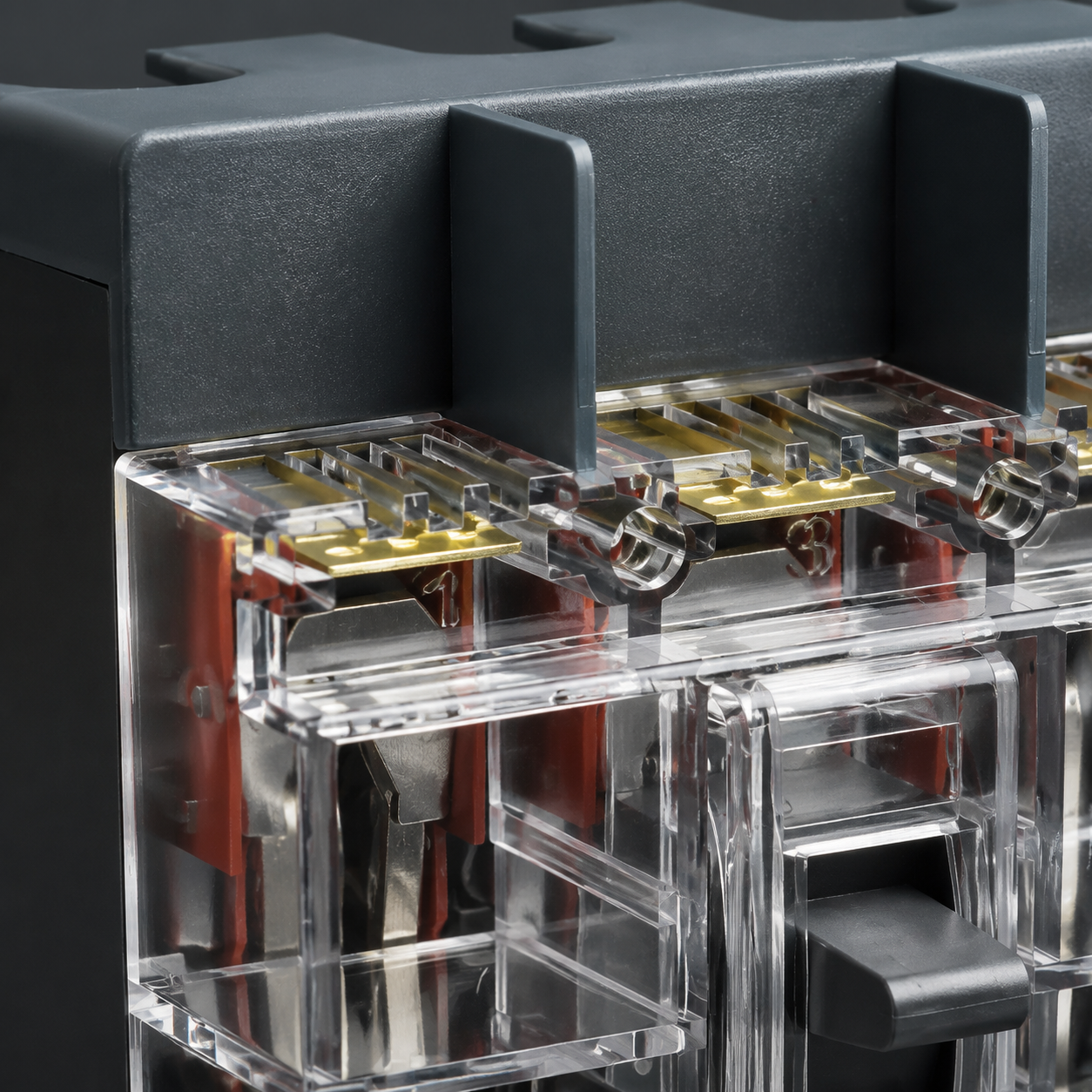

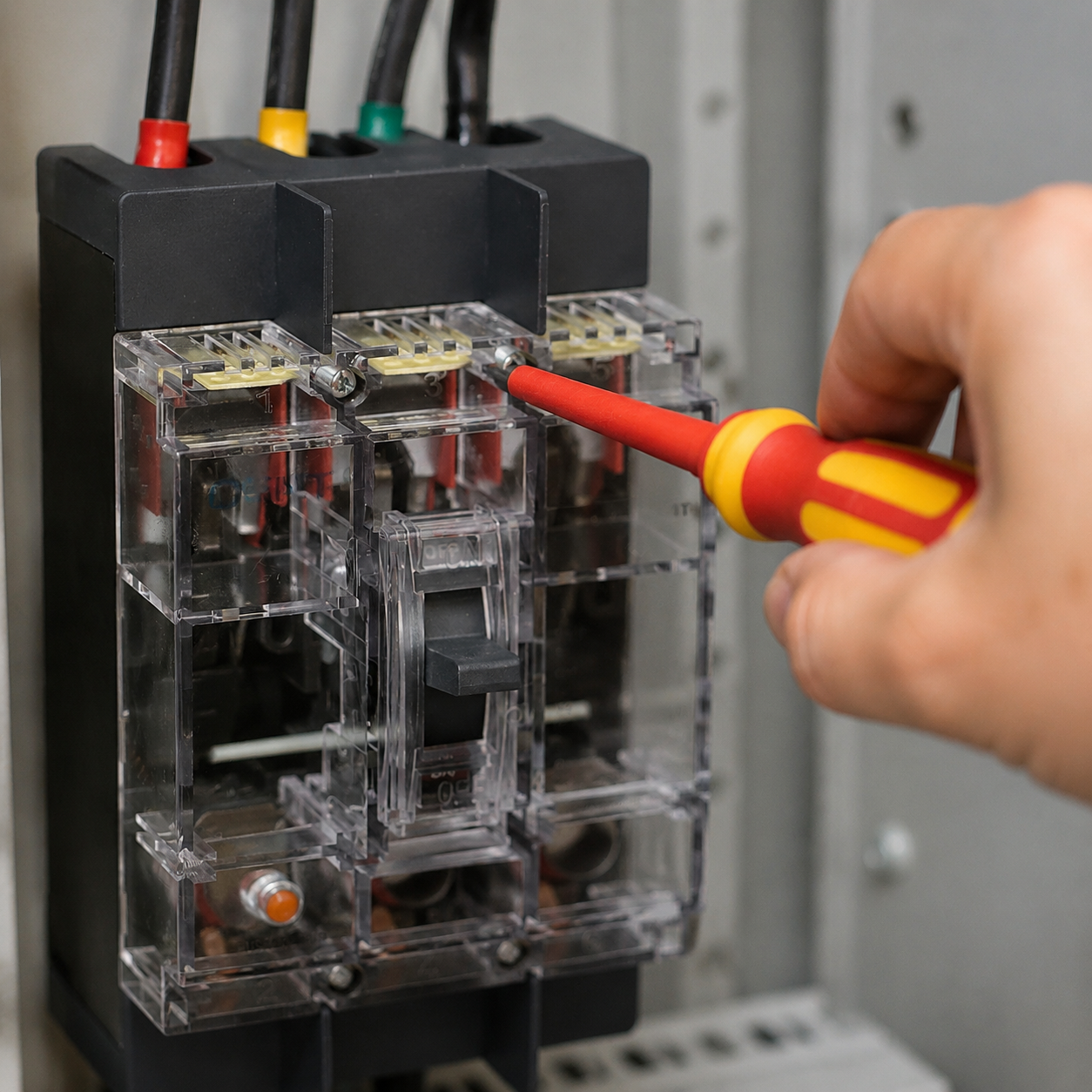

Kasus plastik dari pemutus sirkuit DZ15 (selanjutnya disebut sebagai pemutus sirkuit) digunakan untuk sirkuit berfrekuensi 50Hz, tegangan nominal 380V, arus nominal hingga 100A, sebagai perlindungan terhadap beban berlebih dan hubung singkat pada distribusi daya dan motor, serta sebagai penggunaan untuk mengubah sirkuit secara tidak sering dan memulai motor secara tidak sering.
Parameter Detail
Tabel Parameter 1
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| 4.1 Parameter teknis pemutus sirkuit lihat Tabel 1 | Kode | DZ15-40, DZ15-100 |
| Tegangan nominal Ue(V) | 380 |
| Tegangan isolasi nominal Ui(V) | 690 |
| Arus nominal tingkat kasing (A) | 40, 100 |
| Jumlah kutub | 2, 3 |
| Arus nominal (A) | 32,40, 63,80, 100 |
| Kemampuan pemutusan arus pendek maksimum (Icu kA) | 3, 5 |
| Kemampuan pemutusan arus pendek operasional (Ics kA) | 3, 2.5 |
| Jarak penerbangan (mm) | ≤ 50, ≤ 70 |
Tabel Parameter 2
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Jenis perlindungan | Kondisi operasi beban | Menyambungkan |
| | Ue 6in |
| | 0.17Ue 6in |
| | 0.35 |
| Jumlah siklus operasi | Beban |
| | 1500 |
| | Tidak ada beban |
| | 8500 |
| | Total |
| | 10000 |
| Jumlah siklus operasi | 120/h |
| Untuk garis distribusi | Ue In |
| | Ue In |
| | 0.8 |
| | 1500 |
| | 8500 |
| | 10000 |
| | 120/h |
| 4.3 Karakteristik perlindungan pemutus arus berlebih | 4.3.1 Karakteristik perlindungan pemutus arus berlebih untuk pemutus sirkuit yang digunakan untuk perlindungan distribusi (lihat Tabel 3) | |
| Suhu udara sekitar | +30±2℃ |
| Arus uji / Arus nominal | 1.05 |
| | 1.30 |
| Arus uji / Arus nominal | In>63A |
| | In ≤ 63A |
| Kondisi awal | Mulai dingin |
| | Mulai panas |
| | Tidak melepas dalam 2 jam |
| | Tidak melepas dalam 1 jam |
| | Melepas dalam 2 jam |
| | Melepas dalam 1 jam |
| 4.3.2 Kinerja perlindungan pemutus arus berlebih untuk pemutus sirkuit yang digunakan untuk perlindungan motor (lihat Tabel 4) | | |
| Suhu udara sekitar | +20±2℃ |
| Arus uji / Arus nominal | 1.0 |
| | 1.2 |
| Waktu uji | Tidak melepas dalam 2 jam |
| | Melepas dalam 2 jam |
| Kondisi awal | Mulai dingin |
| | Mulai panas |
| 4.3.3 Nilai setting arus pemutus arus berlebih instan (lihat Tabel 5) | | |
| Kode | DZ15-40 |
| | DZ15-100 |
| Nilai setting arus tindakan instan Ii(A) dan toleransi untuk pemutus sirkuit distribusi | 10In, ±20% |
| Nilai setting arus tindakan instan Ii(A) dan toleransi untuk pemutus sirkuit perlindungan motor | 12In, ±20% |
| Nilai setting arus pendek satu kutub tindakan Ii(A) | Distribusi: 12In
Untuk perlindungan motor: 14In |
| | Distribusi: 12In
Untuk perlindungan motor: 14In |
| Waktu pemutusan (s) | <0.2 |
| 4.3.4 Grafik karakteristik perlindungan pemutus arus berlebih dari pemutus sirkuit | Grafik karakteristik untuk perlindungan distribusi | |
Tabel Parameter 3
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Fungsi perlindungan | Waktu tindakan | Fungsi dari kelipatan arus nominal (lihat grafik) |
| Pemasangan | Batas kelipatan arus nominal | 1 sampai 100 I/I_n |
| Indeks kinerja | Batas waktu tindakan | 0,005 detik hingga 10.000 detik |
