Fungsi dan Penggunaan

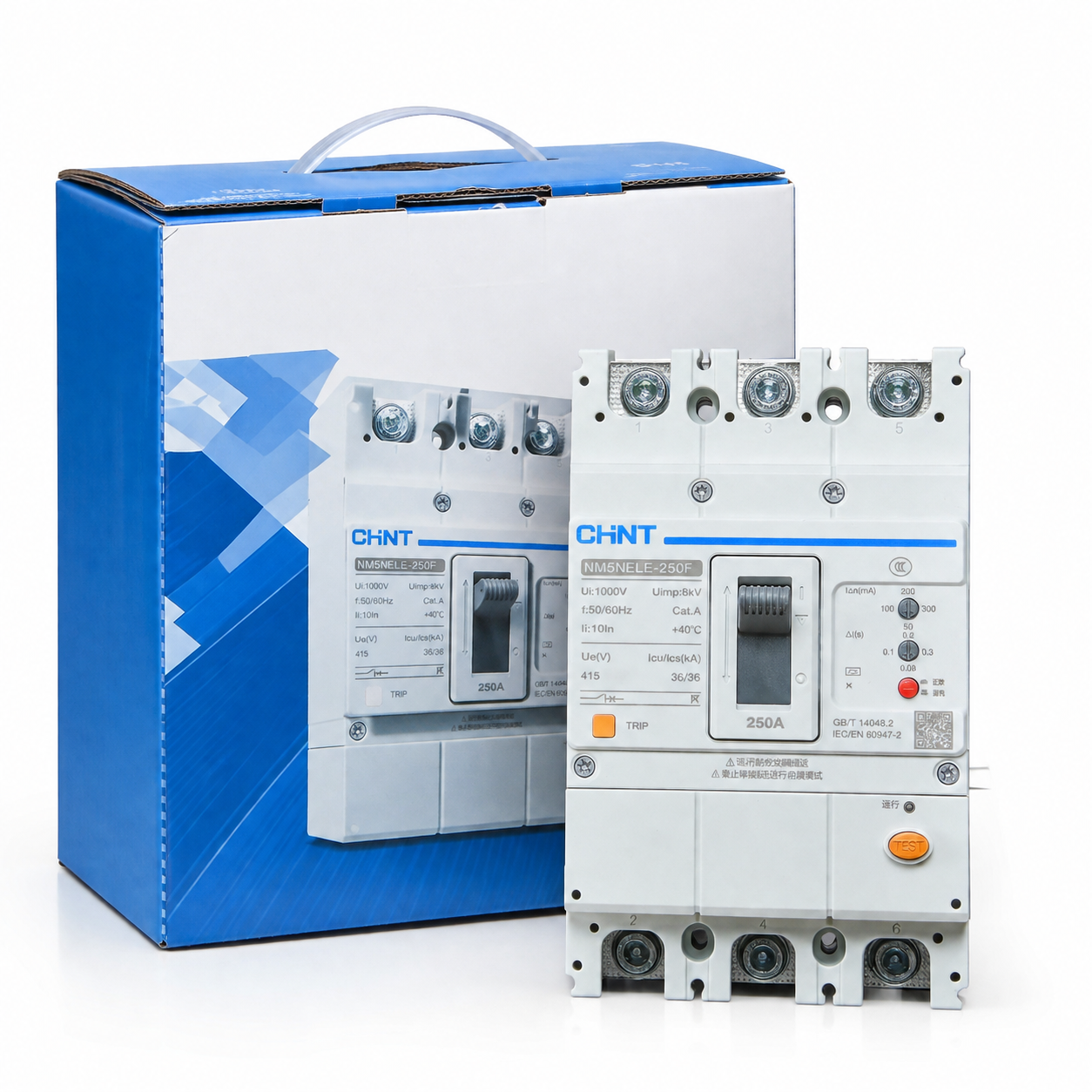

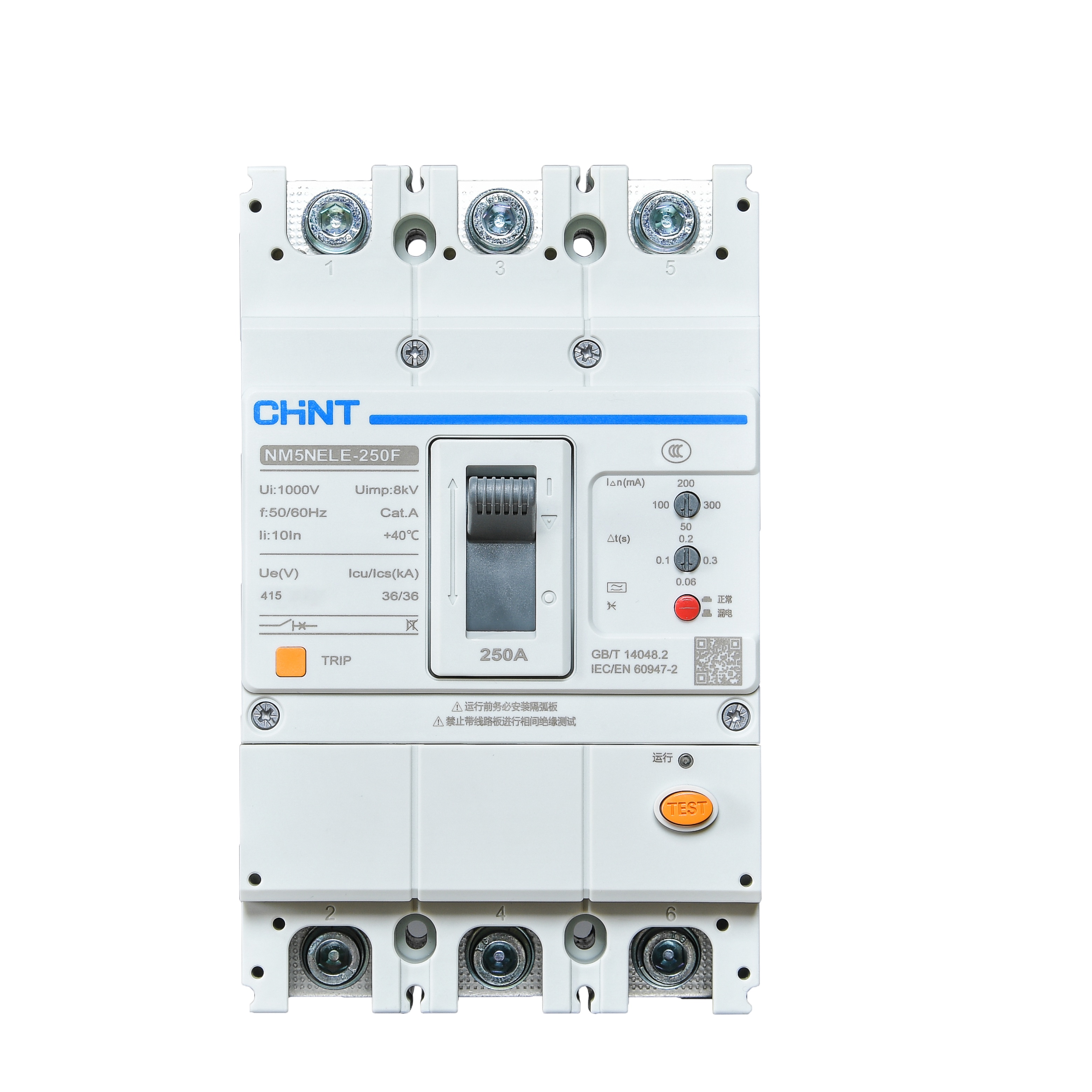

Keeper arus sisa seri NM5NELE dari CHINT digunakan untuk sirkuit berfrekuensi 50/60Hz, tegangan nominal AC415V atau di bawahnya, dengan arus nominal 10A hingga 800A. Fungsi utamanya adalah memberikan perlindungan kontak tidak langsung terhadap bahaya listrik yang mengancam jiwa, perlindungan terhadap kebakaran listrik akibat arus gangguan tanah seperti kerusakan isolasi, serta melindungi terhadap kelebihan beban, hubung singkat, dan tegangan rendah. Selain itu, dapat digunakan sebagai pemutus sirkuit yang tidak sering digunakan.
Deskripsi Detail
Keunggulan/Fungsi Inti:
01 Kinerja Baik

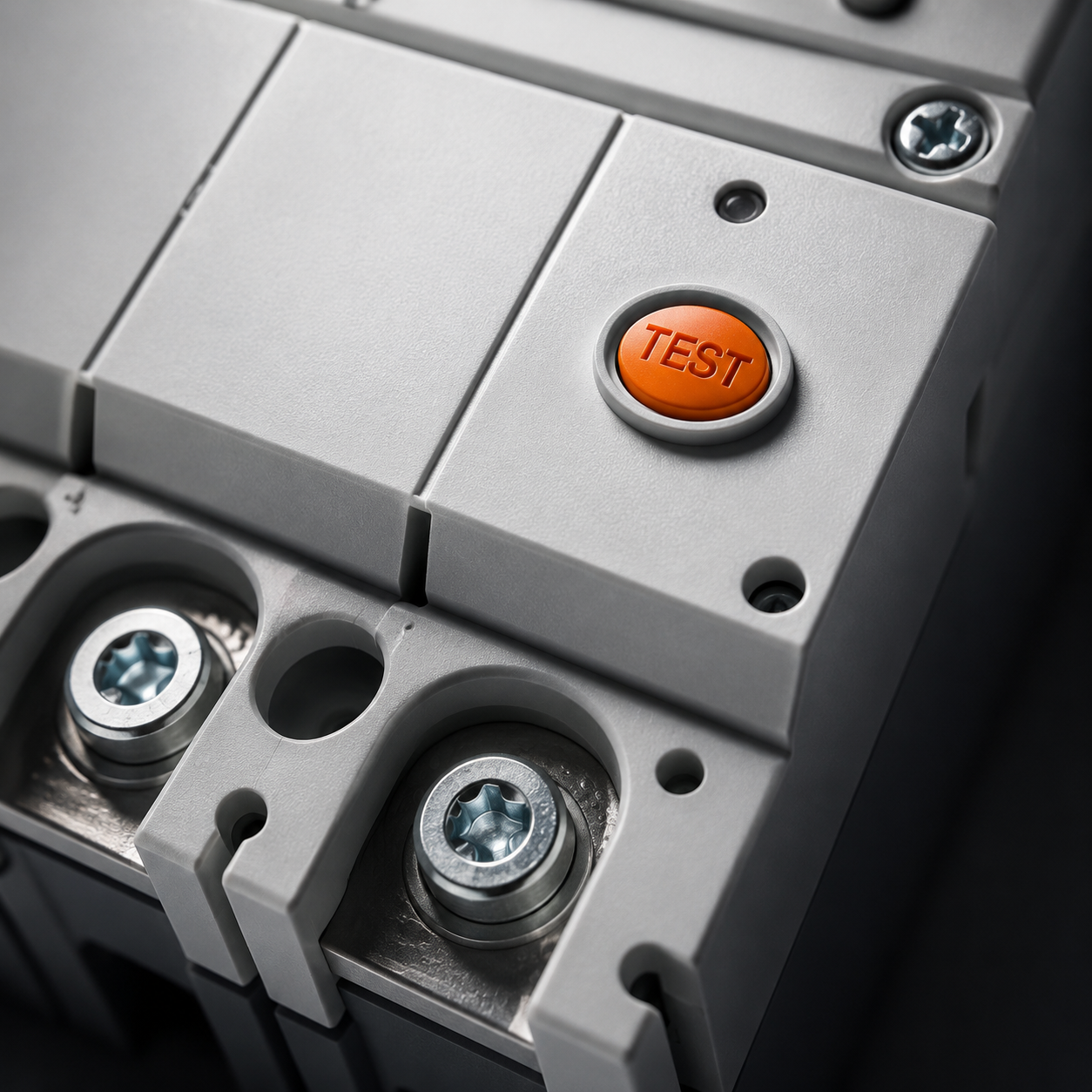

Mempunyai karakteristik perlindungan arus sisa tipe AC/A
Dapat memberikan perlindungan pada kondisi arus sisa DC pulsasi, seperti stasiun pengisian, peralatan medis, dan peralatan elektronik presisi.
Empat tingkat pengaturan arus sisa/waktu tunda, memberikan rentang pengaturan yang lebih luas bagi pelanggan, mengurangi biaya penggantian akibat ekspansi kapasitas.
02 Fleksibel dan Mudah Digunakan

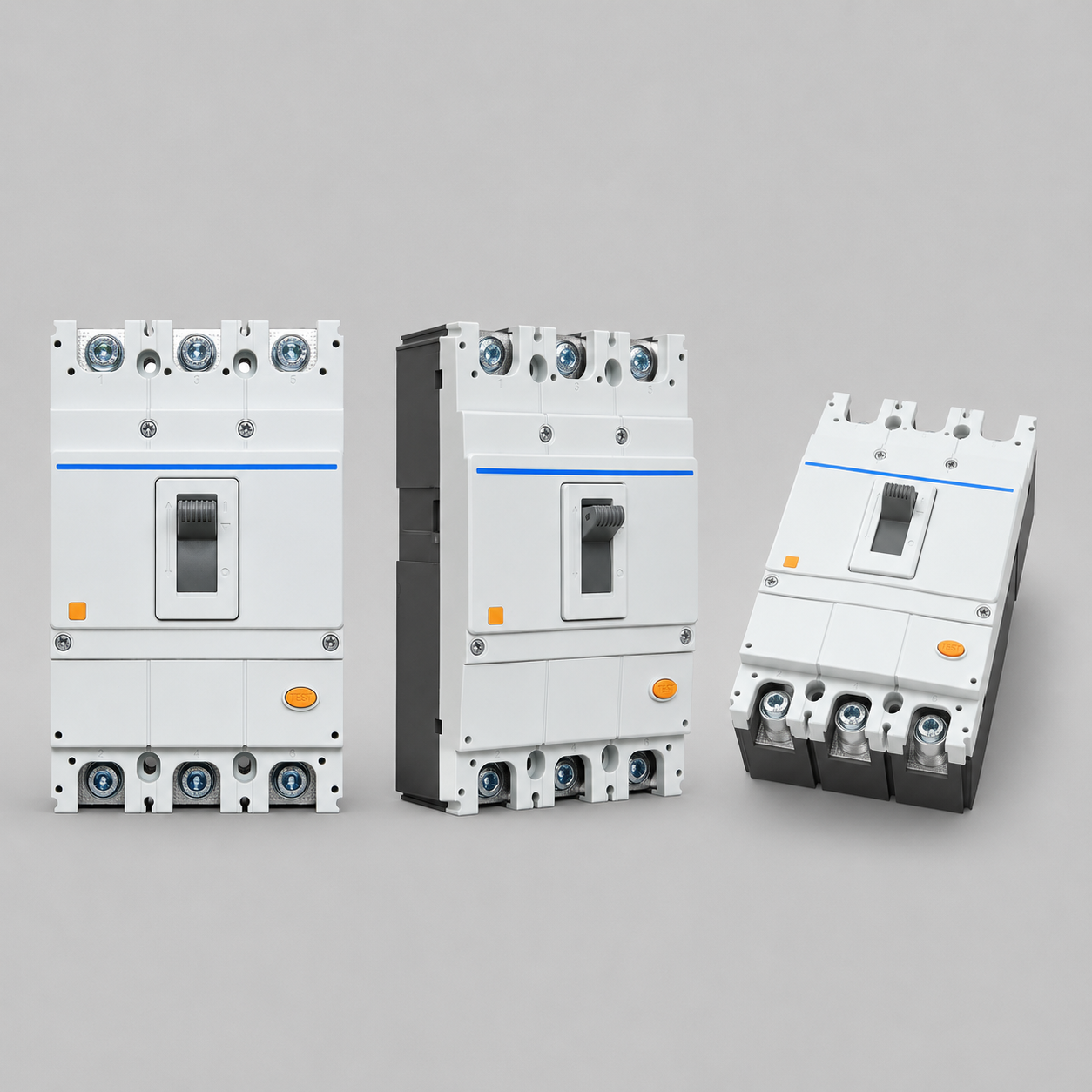

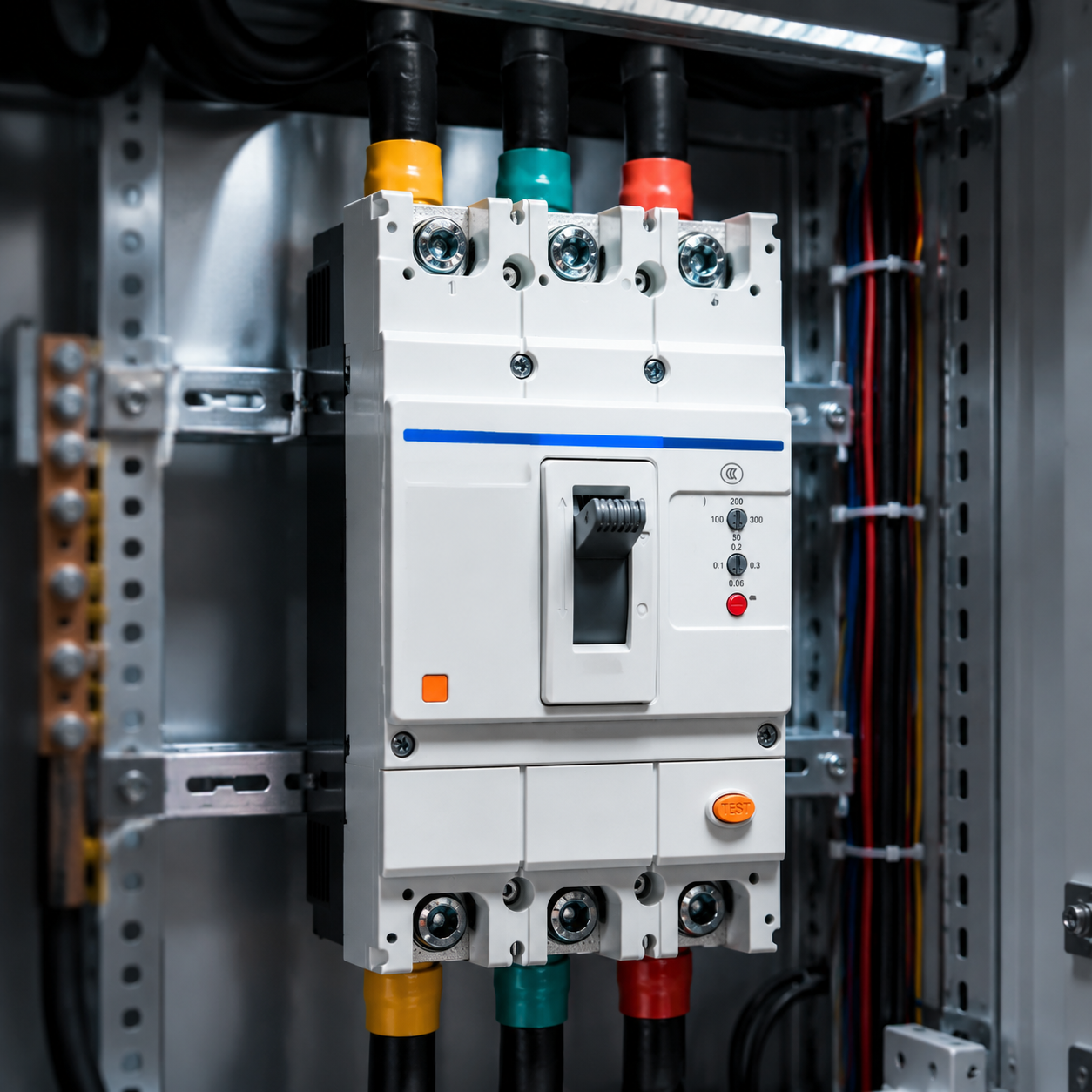

Seluruh rangkaian produk dapat menerima kabel masuk atas/bawah secara bebas
Desain aksesori miniatur yang inovatif dalam industri, dapat memasang 4 jenis aksesori sekaligus, memenuhi berbagai kebutuhan ekspansi fungsi.
03 Mudah Digunakan

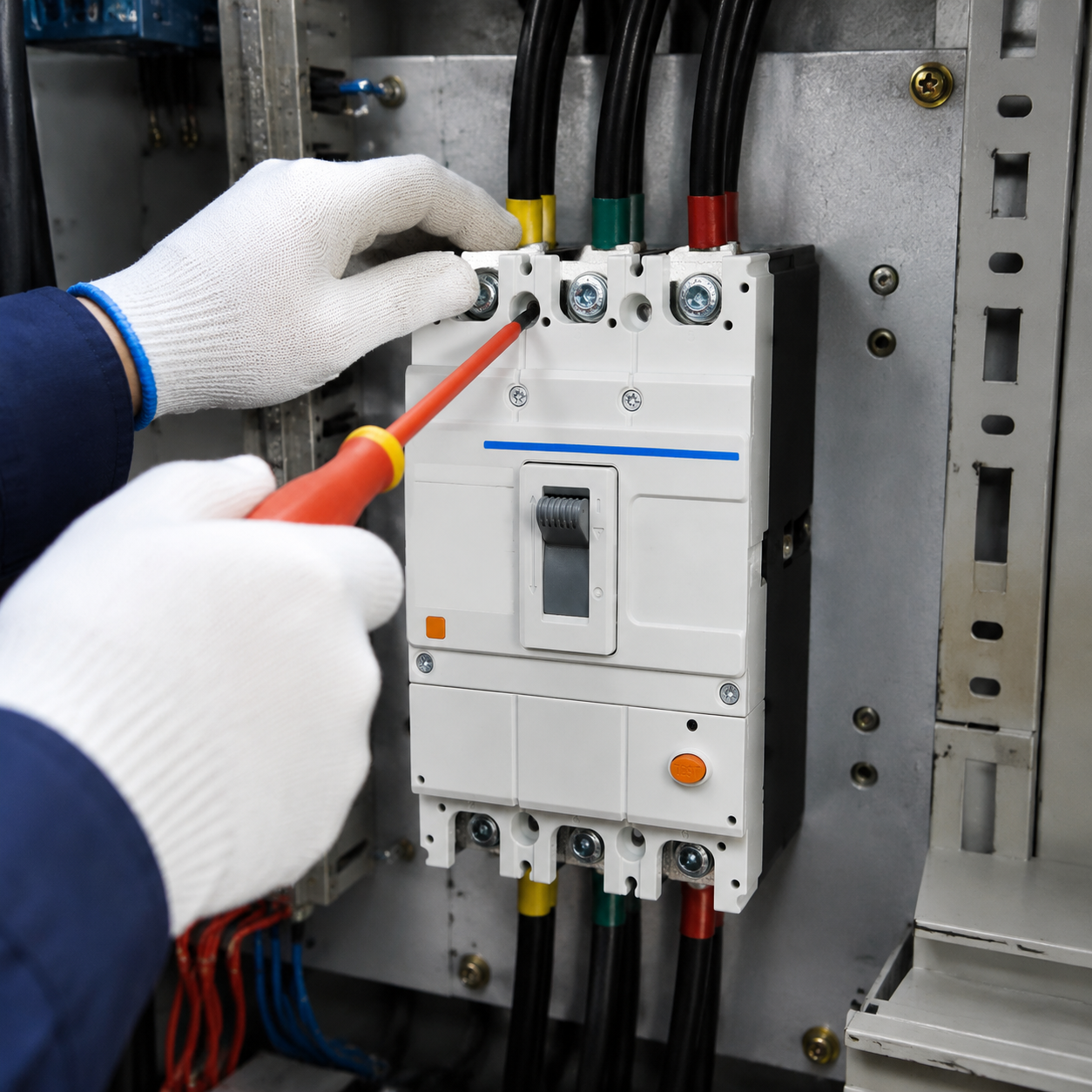

Aksesori menggunakan instalasi modul kotak, casing aksesori yang disederhanakan, mudah dipelihara dan diganti, mengurangi variasi cadangan/pecah.
Parameter Detail
Tabel Parameter 1
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Nama Produk | | NM5NELE-125 |
| Parameter Sistem | Arus kerja nominal In(A), 40℃ | 25-32-40-50-63-80-100-125 |
| Kemampuan Listrik | Resistansi isolasi nominal Ui(V) | 1000 |
| Tegangan benturan nominal Uimp(kV) | 8 |
| Tegangan kerja nominal Ue(V),AC50/60Hz | 380/400/415 |
| Jumlah kutub | 3P |
| | 4P(3P+N, 4P) |
| Kemampuan pemutusan | F |
| | Q |
| | R |
| Kemampuan pemutusan maksimum Icu(kA) | AC380/400/415V 36 |
| | 50 |
| | 70 |
| Kemampuan pemutusan operasional Ics(kA) | AC380/400/415V 36 |
| | 50 |
| | 50 |
| Komunikasi dan Indikasi | Indikasi daya | |
| Alarm arus sisa tanpa pemutusan | |
| Kepatuhan standar | IEC/EN60947-2GB/T14048.2 |
| Kategori penggunaan | A |
| Suhu lingkungan kerja (℃) | ~-25~+70 |
| Fungsi isolasi | |
| Pemasangan dan Koneksi | Cara koneksi | masuk atas/bawah bebas |
| Jarak penerbangan busur | ≤ 50/Busur nol (perlu pasang penutup pendek TCY) |
| Umur mekanis (kali) | tanpa perawatan 20000 |
| | dengan perawatan 40000 |
| Umur listrik (kali) | AC40/415V 10000 |
| Tipe perlindungan | Perlindungan distribusi |
| | Perlindungan motor |
| Fixed type | koneksi depan papan |
| | koneksi belakang papan |
| Plug-in type | koneksi depan papan |
| | koneksi belakang papan |
| Dimensi luar (mm) | Lebar(W)×Tinggi(H)×Dalam(D) | 3P 92×160×75.5 |
| | 92×160×91 |
| | 4P 122×160×75.5 |
| | 122×160×91 |
| Catatan | 1. Fungsi isolasi tidak berlaku untuk tipe pemutus dengan jumlah kutub 4A/4D; | |
| 2. Saat koneksi kabel masuk bawah, kemampuan pemutusan harus dikurangi 75%; | |
| 3. Controller tingkat lanjut berlaku untuk rentang tegangan nominal 100VAC~415VAC; | |
| 4. Kemampuan pemutusan controller tingkat lanjut hanya tipe Q. | |
Tabel Parameter 2
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Jangkauan Arus | 125-160-180-200-225-250 |
| | 250-315-350-400 |
| Tegangan Terdapat | 1000 |
| | 1000 |
| Frekuensi Terdapat | 8 |
| | 12 |
| Tegangan Isolasi Terdapat | 380/400/415 |
| | 380/400/415 |
| Cara Koneksi | F Q R |
| | F Q R |
| Kemampuan Tahan Arus Singkat Terdapat | 36 50 70 |
| | 36 50 70 100 |
| Kemampuan Tahan Arus Puncak Terdapat | 36 50 50 |
| | 50 70 70 |
| Standar | IEC/EN60947-2, GB/T14048.2 |
| Model | A |
| Jangkauan Suhu | -25~+70 |
| Cara Masuk Kabel | Masuk atas/bawah bebas |
| Jarak Penerbangan Busur Nol | ≤50/Busur Nol (memerlukan perangkat pelindung singkat TCV) |
| Indikator Kinerja | Kemampuan Pemutus Arus Singkat Maksimum Terdapat | 20000 |
| | 10000 |
| Kemampuan Pemutus Arus Singkat Operasional Terdapat | 40000 |
| | 20000 |
| Kemampuan Pemutus Arus Operasional Terdapat | 10000 |
| | 8000 |
| Komunikasi | | |
| Fungsi Perlindungan | | |
| Pemasangan | Ukuran Fisik | 107×175×76.5 |
| | 107×175×101.5 |
| | 140×267×111 |
| | 140×267×111 |
| | 142×175×76.5 |
| | 142×175×101.5 |
| | 184×267×111 |
| | 184×267×111 |
Tabel Parameter 3
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Nama Produk | | NMSNELE-630 |
| Arus Kerja Terdapat In,40°C | | 400-500-630 |
| Kinerja Listrik | Tegangan Isolasi Terdapat Ui(V) | 1000 |
| Tegangan Impuls Tahan Terdapat Uimp(kV) | 12 |
| Tegangan Kerja Terdapat Ue(V),AC50/60Hz | 380/400/415 |
| Jumlah Kutub | 3P |
| | 4P(3P+N, 4P) |
| Kemampuan Pemutus | F |
| | Q |
| | R |
| Kemampuan Pemutus Arus Singkat Maksimum Terdapat Icu(kA) | AC380/400/415V 50 |
| | 70 |
| | 100 |
| Kemampuan Pemutus Arus Singkat Operasional Terdapat Ics(kA) | AC380/400/415V 50 |
| | 70 |
| | 70 |
| Indikator Daya | ■ |
| Alarm Korsleting Tidak Memutus | |
| Standar yang Sesuai | IEC/EN60947-2.Z/GB/T14048.2 |
| Kelas Penggunaan | A |
| Suhu Lingkungan Kerja (°C) | -25~+70 |
| Fungsi Isolasi | ■ |
| Cara Koneksi | Atas/Bawah Bebas |
| Jarak Penerbangan Busur | ≤50/Busur Nol (memerlukan perangkat pendek CV) |
| Umur Mekanis (kali) | Tanpa Perawatan 10000 |
| | Dengan Perawatan 20000 |
| Umur Listrik (kali) | AC400/415V 8000 |
| Jenis Perlindungan | Perlindungan Jaringan |
| | Perlindungan Motor |
| Pemasangan dan Koneksi | Fixed | Koneksi di Depan ■ |
| | Koneksi di Belakang ■ |
| Plug-in | Koneksi di Depan ■ |
| | Koneksi di Belakang ■ |
| EksternalUkuran bentuk | Lebar (W) × Tinggi (H) × Dalam (D) | 3P 140×267×111 140×267×111 |
| | 4P 184×267×111 184×267×111 |
| Catatan | 1. Fungsi isolasi tidak berlaku untuk jenis pemutus sirkuit 4A/4D; | |
| 2. Saat kabel masuk dari bawah, kapasitas pemutusan harus dikurangi menjadi 75%; | |
| 3. Kontroler tingkat lanjut berlaku untuk rentang tegangan nominal 100VAC-415VAC; | |
| 4. Kapasitas pemutusan kontroler tingkat lanjut hanya tersedia pada tipe Q. | |
Tabel Parameter 4
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| NMSNELE-800 | Parameter Sistem | 800:400-500-630-700-800 |
| | 1000 |
| | 12 |
| | 380/400/415 |
| F | 50 |
| Q | 70 |
| R | 100 |
| | 50 |
| | 70 |
| | 70 |
| 10000 | |
| 20000 | |
| 800:5000 | |
