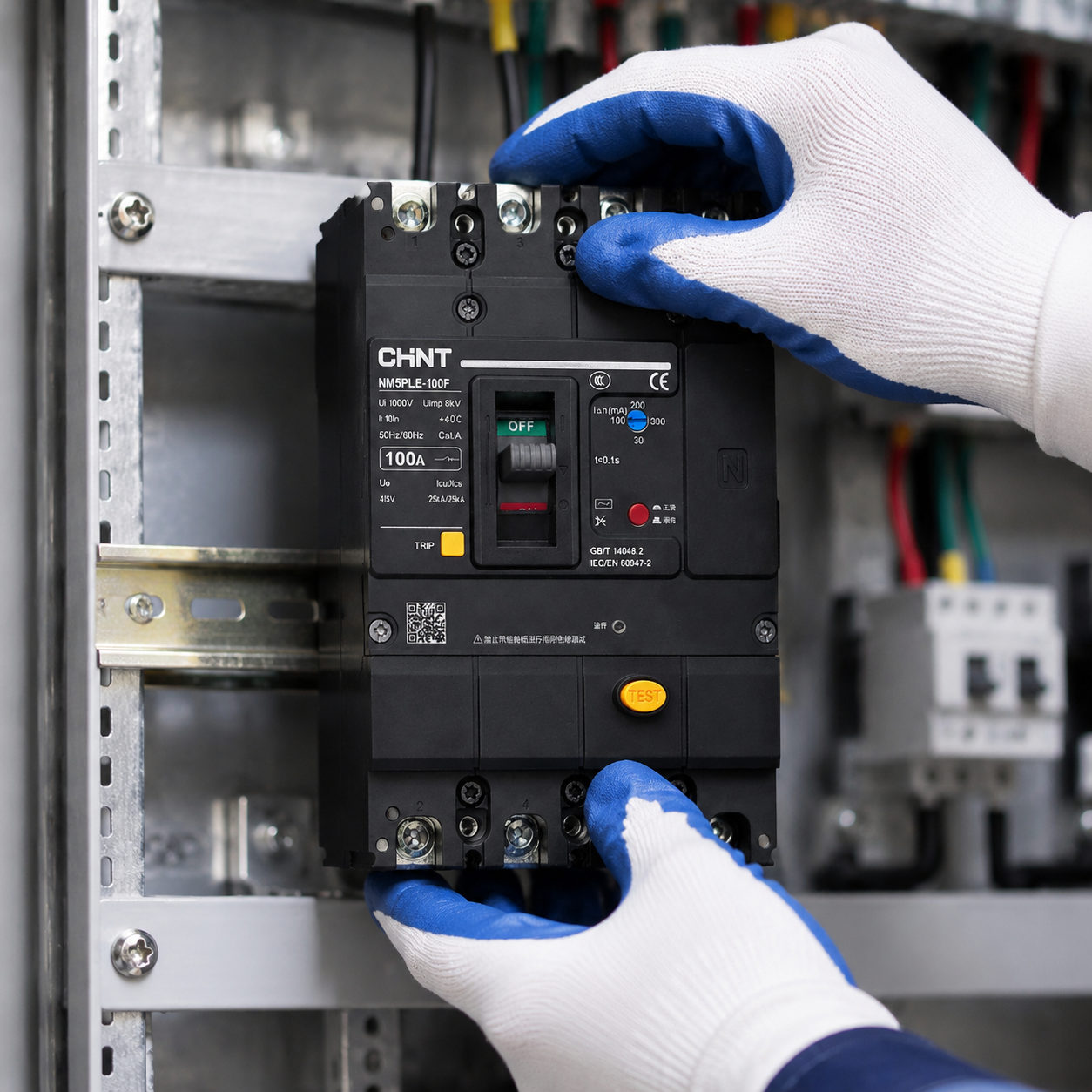

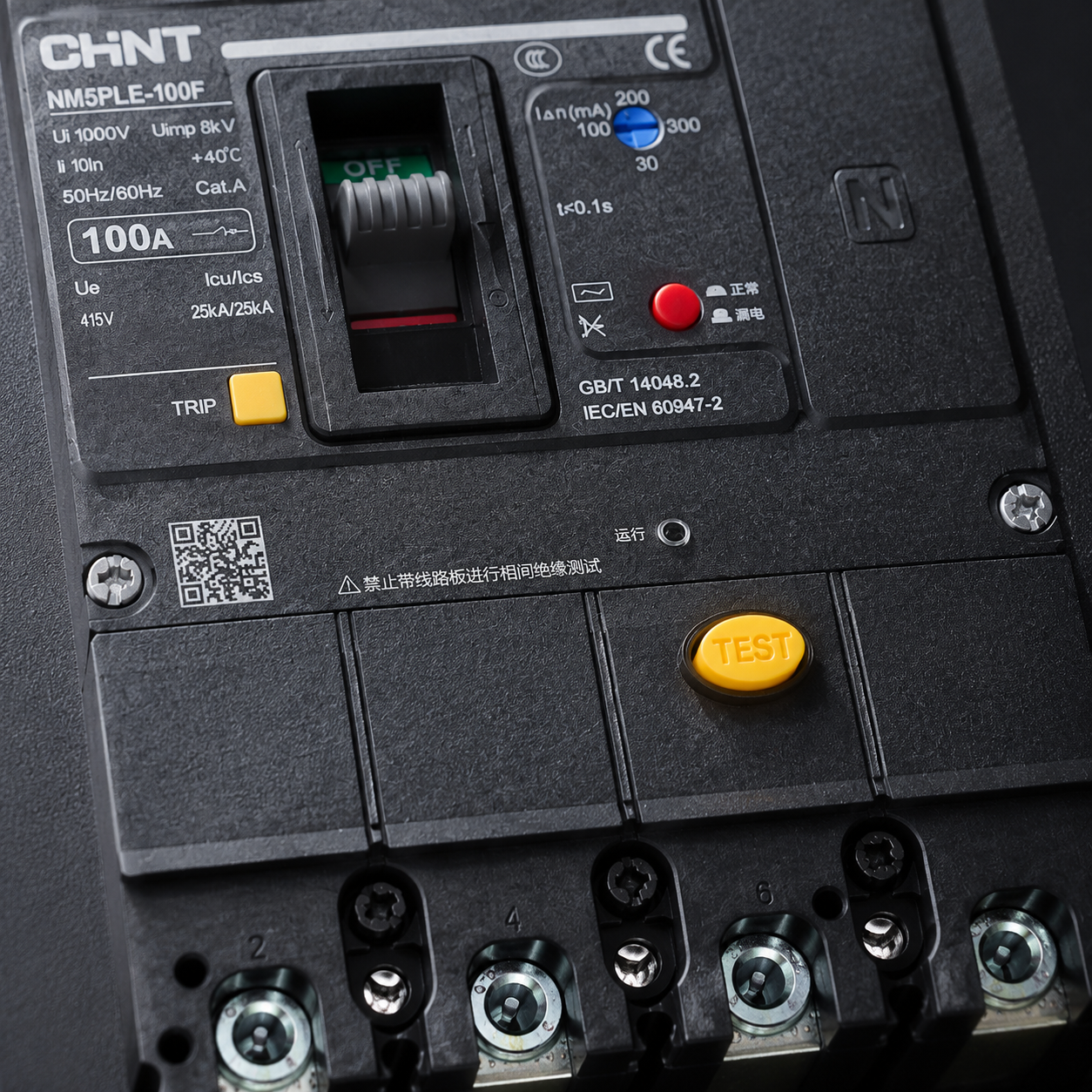

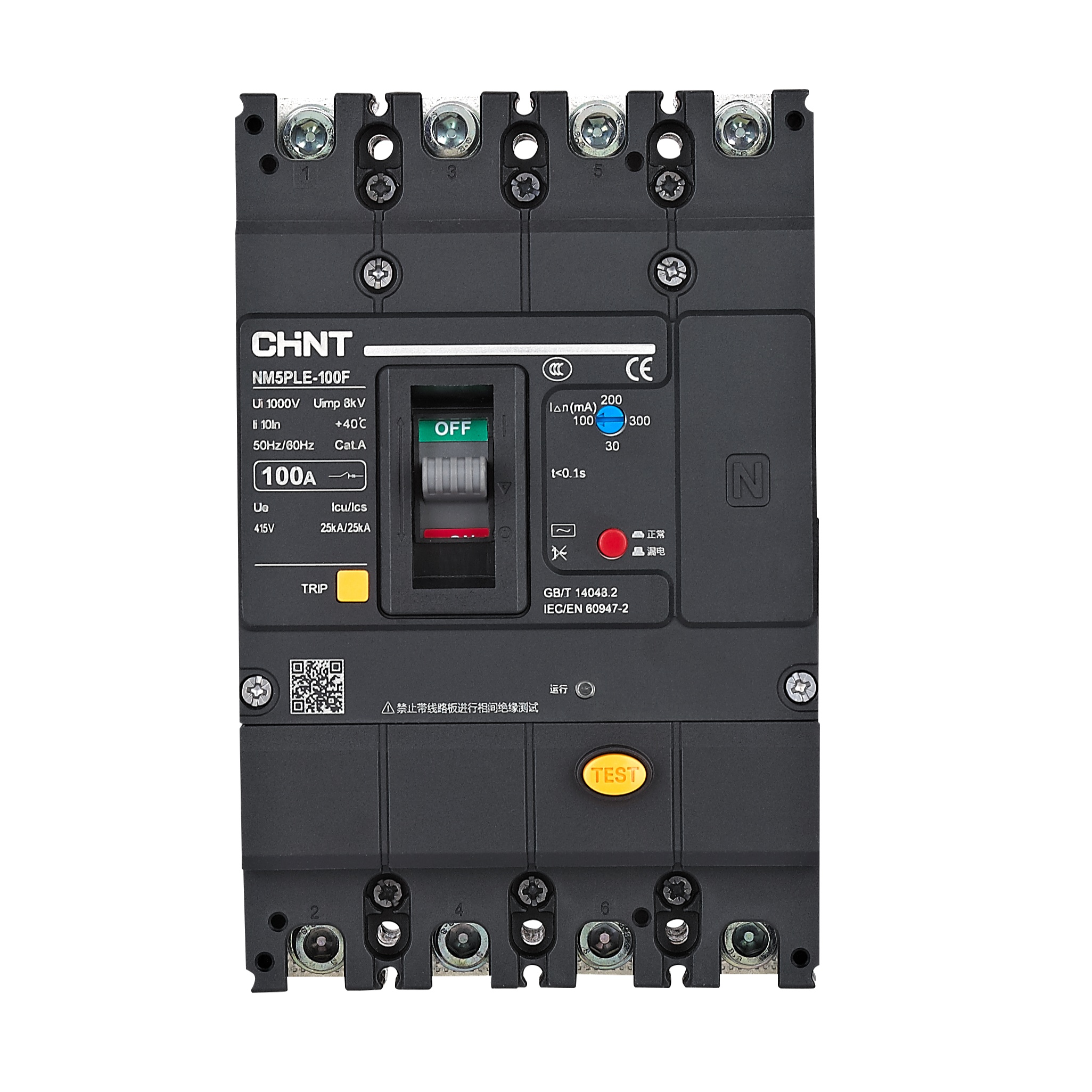

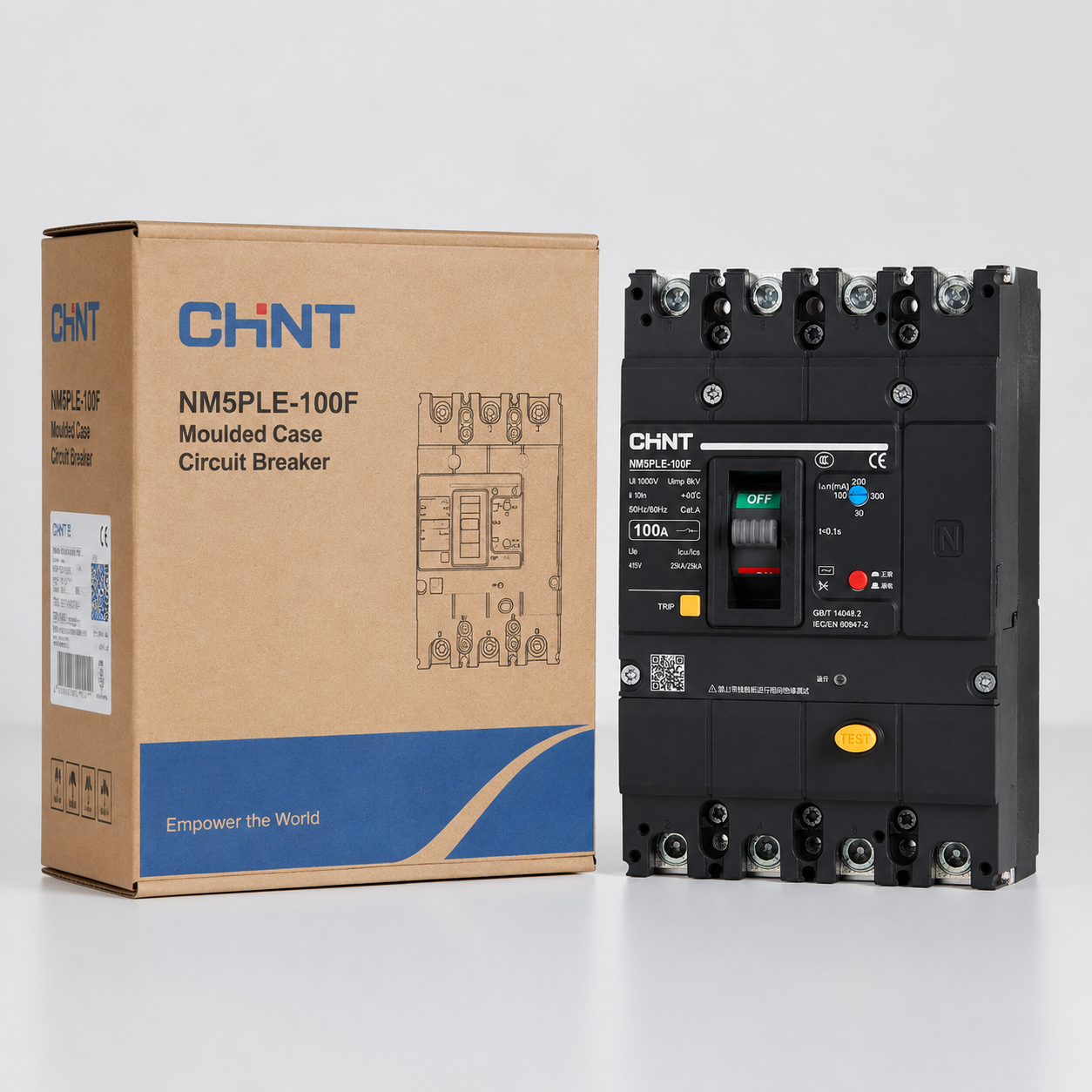

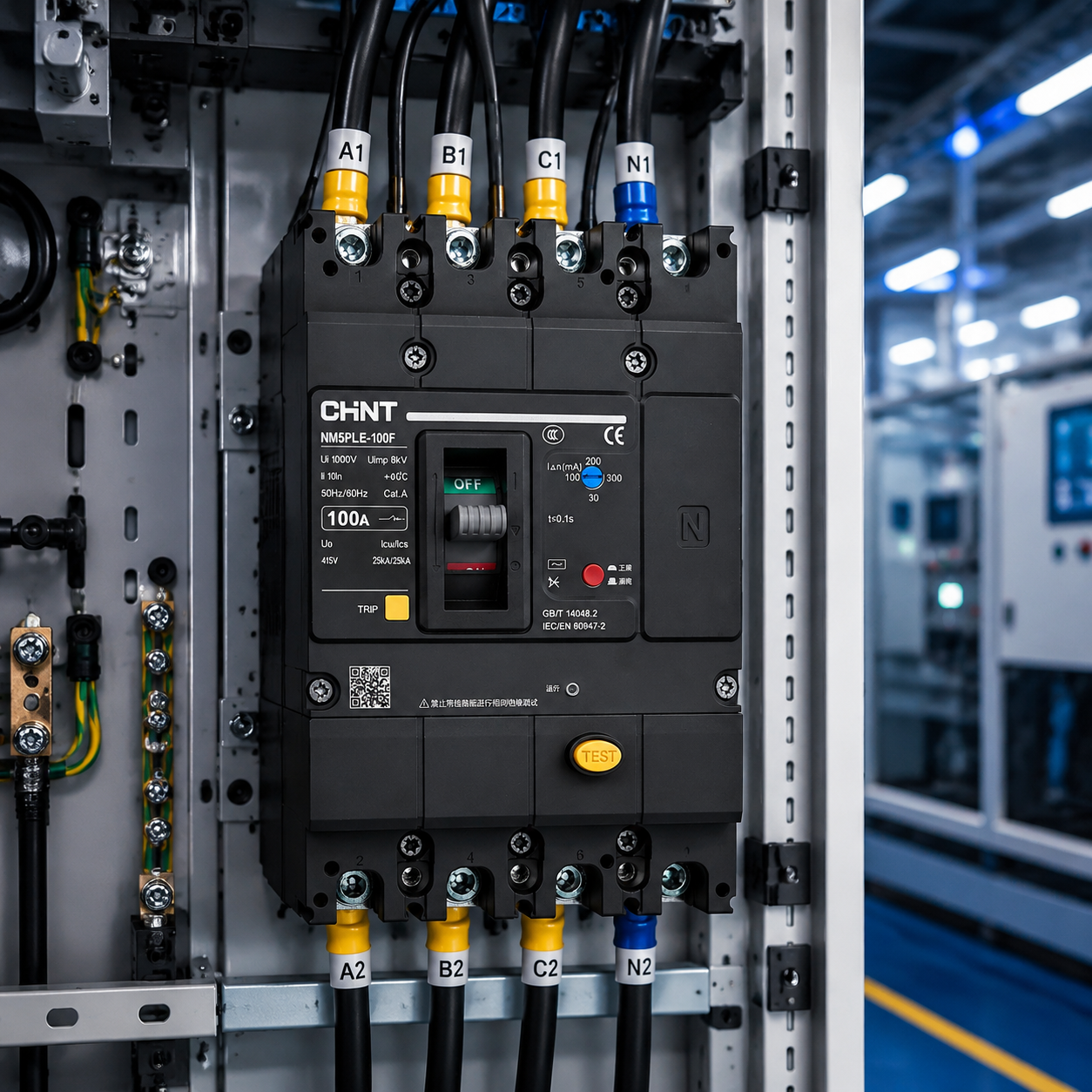

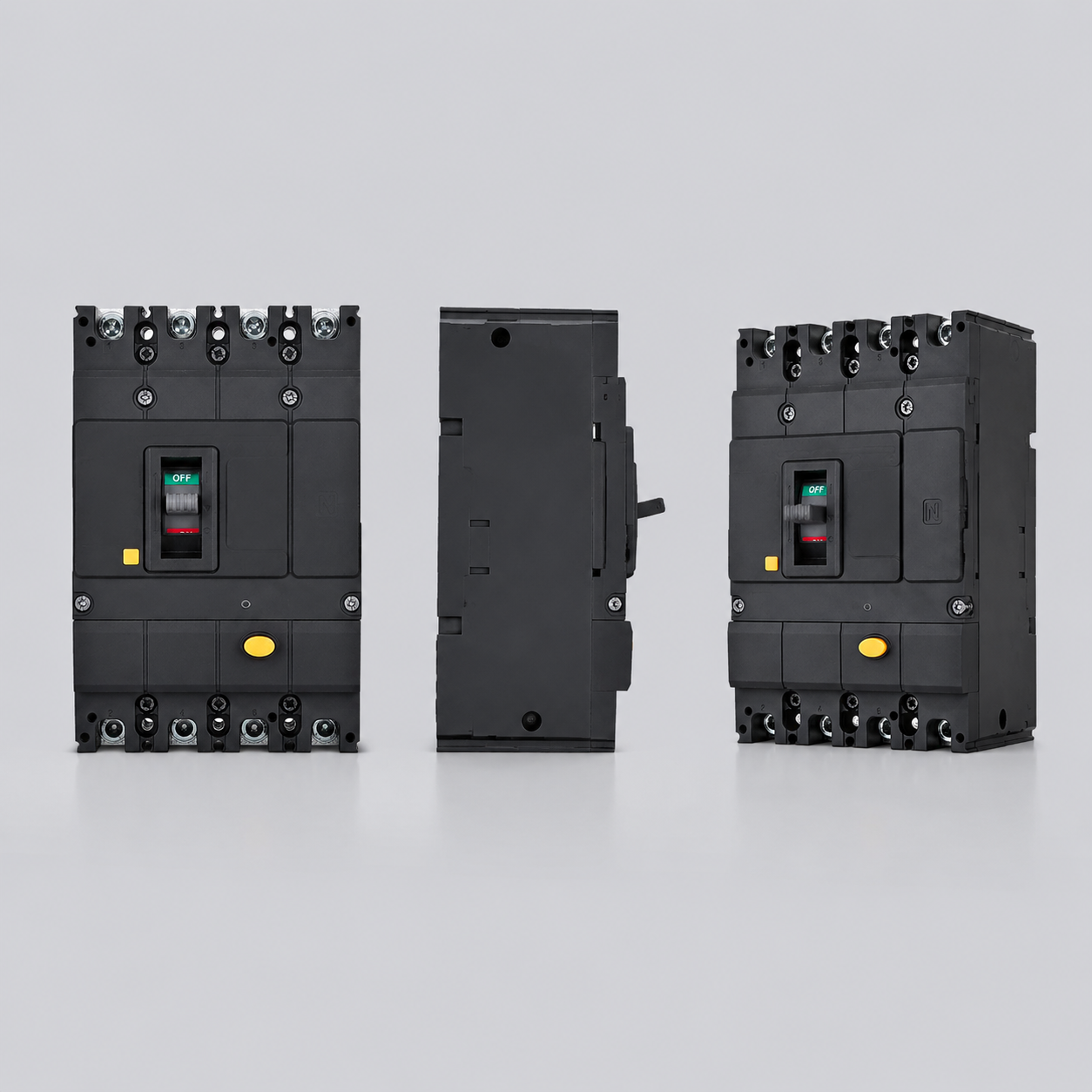

Kutub Arus Sisa Seri NM5PLE

Kategori produk:: Pemutus Arus Sisa (RCCB)
Kode produk:: P-283
Model:: NM5PLE

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik distribusi, produk pemutus sirkuit arus sisa terutama digunakan untuk frekuensi 50/60Hz arus bolak-balik, tegangan nominal AC415V dan di bawahnya, arus nominal 10A hingga 800A dalam sirkuit. Fungsi utamanya adalah memberikan perlindungan kontak tidak langsung terhadap bahaya listrik yang bisa menyebabkan kematian, terhadap

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal
Kemampuan perlindungan korsleting
Pengaman arus bocor didukung
Pemasangan dan perawatan yang mudah
Desain modular

Model

NM5PLE

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriPerangkat saklarKategori KeduaKutub pemutus arus sisa

Keunggulan/Fitur Inti01 Kinerja yang luar biasa; memiliki karakteristik perlindungan arus bocor AC type/A type; dapat memberikan perlindungan tambahan untuk situasi yang mengandung arus bocor berarus searah, seperti stasiun pengisian kendaraan listrik, peralatan medis, peralatan elektronik presisi, dll; empat tingkat penyetelan arus bocor/waktu penundaan, memberikan klien rentang penyetelan yang lebih luas, mengurangi biaya penggantian akibat ekspansi; 02 Fleksibel dan mudah digunakan; seluruh seri produk dapat melakukan pemasukan kabel atas/bawah secara bebas; desain aksesori miniatur yang unggul di industri, dapat memasang 4 jenis aksesori sekaligus, memenuhi berbagai kebutuhan fungsional ekstensi; 03 Mudah digunakan; aksesori dilengkapi dengan instalasi modul kotak, kerangka aksesori dikurangi, memudahkan perawatan dan penggantian, mengurangi jenis persediaan cadangan/komponen.

Detail produk

Fungsi dan Penggunaan

Ketepatan NM5PLE seri saklar arus sisa ini digunakan untuk frekuensi AC 50/60Hz, tegangan nominal AC415V atau di bawahnya, dan arus nominal 10A hingga 800A dalam rangkaian. Fungsi utamanya adalah memberikan perlindungan kontak tidak langsung terhadap bahaya listrik yang mematikan, melindungi terhadap kebakaran listrik akibat arus gangguan tanah, seperti kerusakan isolasi, serta melindungi terhadap beban berlebih, hubung singkat, dan tegangan rendah pada jalur, juga dapat digunakan sebagai peralihan yang tidak sering pada jalur.

Deskripsi Rinci

Keunggulan/Fungsi Inti:
01 Kinerja Baik
Mempunyai karakteristik perlindungan arus sisa AC/Tipe A

Dapat memberikan perlindungan pada situasi dengan arus sisa DC bergelombang, seperti stasiun pengisian, peralatan medis, dan peralatan elektronik presisi.

Arus sisa/ waktu tunda empat tingkat dapat disesuaikan, memberikan klien rentang penyesuaian yang lebih luas, mengurangi biaya penggantian akibat ekspansi.

02 Fleksibel dan Mudah Digunakan
Seluruh produk seri dapat menyerap masuk atas/bawah secara bebas

Desain aksesori miniatur inovatif industri, dapat memasang 4 jenis aksesori sekaligus, memenuhi berbagai kebutuhan ekstensi fungsi.

03 Mudah Digunakan
Aksesori memiliki instalasi modul kotak, casing aksesori disederhanakan, mudah dipelihara dan diganti, mengurangi variasi cadangan suku cadang.

Parameter Rinci

Tabel Parameter 1

Kategori Parameter	Item Parameter	Nilai Parameter
Jenis Produk		NMSPLE-100
Kinerja Listrik	Arus Kerja Nominal In(A), 40℃	10-16-20-25-32-40-50-63-80-100
	Tegangan Isolasi Nominal Ui(V)	1000
	Tegangan Tahan Impuls Nominal Uimp(kV)	8
	Tegangan Kerja Nominal Ue(V), AC50/60Hz	380/400/415
	Jumlah Kutub	3P
		4P(3P+N, 4P)
	Kemampuan Pemutusan	F
		Q
	Kemampuan Pemutusan Arus Singkat Maksimum Icu(kA)	AC380/400/415V 25
		AC380/400/415V 36
	Kemampuan Pemutusan Arus Singkat Berjalan Ics(kA)	AC380/400/415V 25
		AC380/400/415V 36
	Penunjuk Daya	■
	Pengingat Arus Sisa Tanpa Putus	■
	Standar yang Dicocokkan	IEC/EN60947-2, GB/T14048.2
	Kategori Penggunaan	A
	Suhu Lingkungan Kerja (℃)	-25~+70
	Fungsi Isolasi	■
	Cara Koneksi	Atas/Bawah Bebas Masuk Keluar
	Jarak Terbang	≤ 50/ Nol Terbang (memerlukan pemasangan terminal pendek TCV)
Pemasangan dan Koneksi	Umur Mekanis (kali)	Tidak Perlu Perawatan 20000
		Dengan Perawatan 40000
	Umur Listrik (kali)	AC400/415V 10000
	Jenis Perlindungan	Perlindungan Distribusi ■
		Perlindungan Motor ■
	Tipe Tetap	Koneksi Di Depan Panel ■
		Koneksi Di Belakang Panel ■
	Tipe Pasang	Koneksi Di Depan Panel /
		Koneksi Di Belakang Panel /
Dimensi Eksternal	Dimensi Eksternal (mm) Lebar(W)×Tinggi(H)×Dalam(D)	3P 7515568.5
		4P 10015568.5
Catatan	1. Fungsi isolasi tidak berlaku untuk jenis saklar dengan jumlah kutub 4A/4D;
	2. Saat koneksi masuk bawah, kemampuan pemutusan dikurangi menjadi 75%;
	3. Kontroler tingkat lanjut cocok untuk rentang tegangan 100VAC~415VAC;
	4. Kemampuan pemutusan kontroler tingkat lanjut hanya tipe Q.

Tabel Parameter 2

Kategori Parameter	Parameter	Nilai Parameter
Parameter Sistem	Jangkauan Pemakaian	NM5PLE-125: 25-32-40-50-63-80-100-125; NM5PLE-250: 125-160-180-200-225-250
	Tegangan Terukur	1000
	Arus Terukur	8
	Tegangan Isolasi Terukur	380/400/415
	Kutub	F, Q, R
	Kemampuan Memutus Arus Pendek Terukur	36, 50, 70
Indeks Kinerja	Arus Tahan Sementara Terukur	36, 50, 50
	Arus Pendek Terbatas Terukur	20000
	Arus Puncak Tahan Terukur	40000
	Kemampuan Menghubungkan Arus Pendek Terukur	10000
Komunikasi		■, ■, ■, ■, ■
Fungsi Perlindungan		■, ■, ■, ■, ■
Pemasangan	Ukuran Fisik	NM5PLE-125: 92×160×75.5, 92×160×91, 122×160×75.5, 122×160×91; NM5PLE-250: 107×175×76.5, 107×175×101.5, 142×175×76.5, 142×175×101.5

Tabel Parameter 3

Kategori Parameter	Parameter	Nilai Parameter
Nama Produk		NM5PLE-400
Parameter Sistem	Ars Terukur In(A), 40℃	250-315-350-400
Kinerja Listrik	Tegangan Isolasi Terukur U(I)(V)	1000
	Tegangan Impuls Terukur Uimp(kV)	12
	Tegangan Kerja Terukur Ue(V),AC50/60Hz	380/400/415
	Kutub	3P ■ ■ ■
		4P(3P+N, 4P) ■ ■ ■
	Kemampuan Memutus	F ■ ■ ■
		Q ■ ■ ■
		R ■ ■ ■
	Kemampuan Memutus Arus Pendek Terukur Icu(kA)	AC380/400/415V 50 ■ ■ ■
		70 ■ ■ ■
		100 ■ ■ ■
	Kemampuan Memutus Arus Pendek Beroperasi Terukur Ics(kA)	AC380/400/415V 50 ■ ■ ■
		70 ■ ■ ■
		70 ■ ■ ■
Komunikasi dan Indikator	Penyetelan Listrik, Tidak Melepas	■
	Standar yang Dihormati	IEC/EN60947-2,GB/T14048.2
	Kategori Penggunaan	A
	Suhu Lingkungan Kerja (℃)	+25~+70
Fungsi Perlindungan	Fungsi Isolasi	■
	Cara Koneksi	Atas / Bawah Kabel Bebas
	Jarak Pemancar Busur	≤ 50/Busur Nol (Perlu Pasang Tutup Konektor Pendek TCV)
Umur Mekanik	Tidak Perlu Perawatan (Kali)	10000
	Dengan Perawatan (Kali)	20000
Umur Listrik	AC400/415V	8000
Pemasangan dan Koneksi	Tipe Perlindungan	Perlindungan Distribusi ■
		Perlindungan Motor ■
	Fixed	Koneksi Depan Papan ■
		Koneksi Belakang Papan ■
	Insert	Koneksi Depan Papan ■
		Koneksi Belakang Papan ■
Ukuran Fisik	Lebar(W)×Tinggi(H)×Dalam(D)	3P 140×267×111 140×267×111
		4P 184×267×111 184×267×111
Catatan	1. Fungsi isolasi tidak berlaku untuk jenis saklar dengan kutub 4A/4D;
	2. Saat kabel masuk dari bawah, kemampuan memutus harus dikurangi menjadi 75%;
	3. Kontroler tingkat lanjut berlaku untuk rentang tegangan terukur 100VAC~415VAC;
	4. Kemampuan memutus kontroler tingkat lanjut hanya untuk tipe Q.

Tabel Parameter 4

Kategori Parameter	Item Parameter	Nilai Parameter
Parameter Sistem	Tegangan Terukur	400-500-630
	Arus Terukur	1000
	Frekuensi Terukur	12
	Tegangan Isolasi Terukur	380/400/415
	Kemampuan Pemutusan Arus Singkat Terukur	F: 50, Q: 70, R: 100
	Kemampuan Tahan Arus Singkat Terukur	50, 70, 70
Kinerja Indikator	Kemampuan Tahan Arus Puncak Terukur	10000
	Kemampuan Tahan Arus Singkat Terukur	20000
	Kemampuan Penutupan Arus Singkat Terukur	8000
	Kemampuan Pemutusan Arus Singkat Terukur	800-5000 W630:8000
Komunikasi
Fungsi Perlindungan
Pemasangan	Ukuran Terukur	140×267×111
	Berat Terukur	184×267×111
	Ukuran Pemasangan Terukur	182280115
	Berat Pemasangan Terukur	240280115
NMSPLE-800(W630)	Tegangan Terukur	800:400-500-630-700-800 W630:400-500-630
	Arus Terukur	1000
	Frekuensi Terukur	12
	Tegangan Isolasi Terukur	380/400/415
	Kemampuan Pemutusan Arus Singkat Terukur	F: 50, Q: 70, R: 100
	Kemampuan Tahan Arus Singkat Terukur	50, 70, 70
	Kemampuan Tahan Arus Puncak Terukur	10000
	Kemampuan Tahan Arus Singkat Terukur	20000
	Kemampuan Penutupan Arus Singkat Terukur	8000
	Kemampuan Pemutusan Arus Singkat Terukur	800-5000 W630:8000
	Ukuran Terukur	140×267×111
	Berat Terukur	184×267×111
	Ukuran Pemasangan Terukur	182280115
	Berat Pemasangan Terukur	240280115
