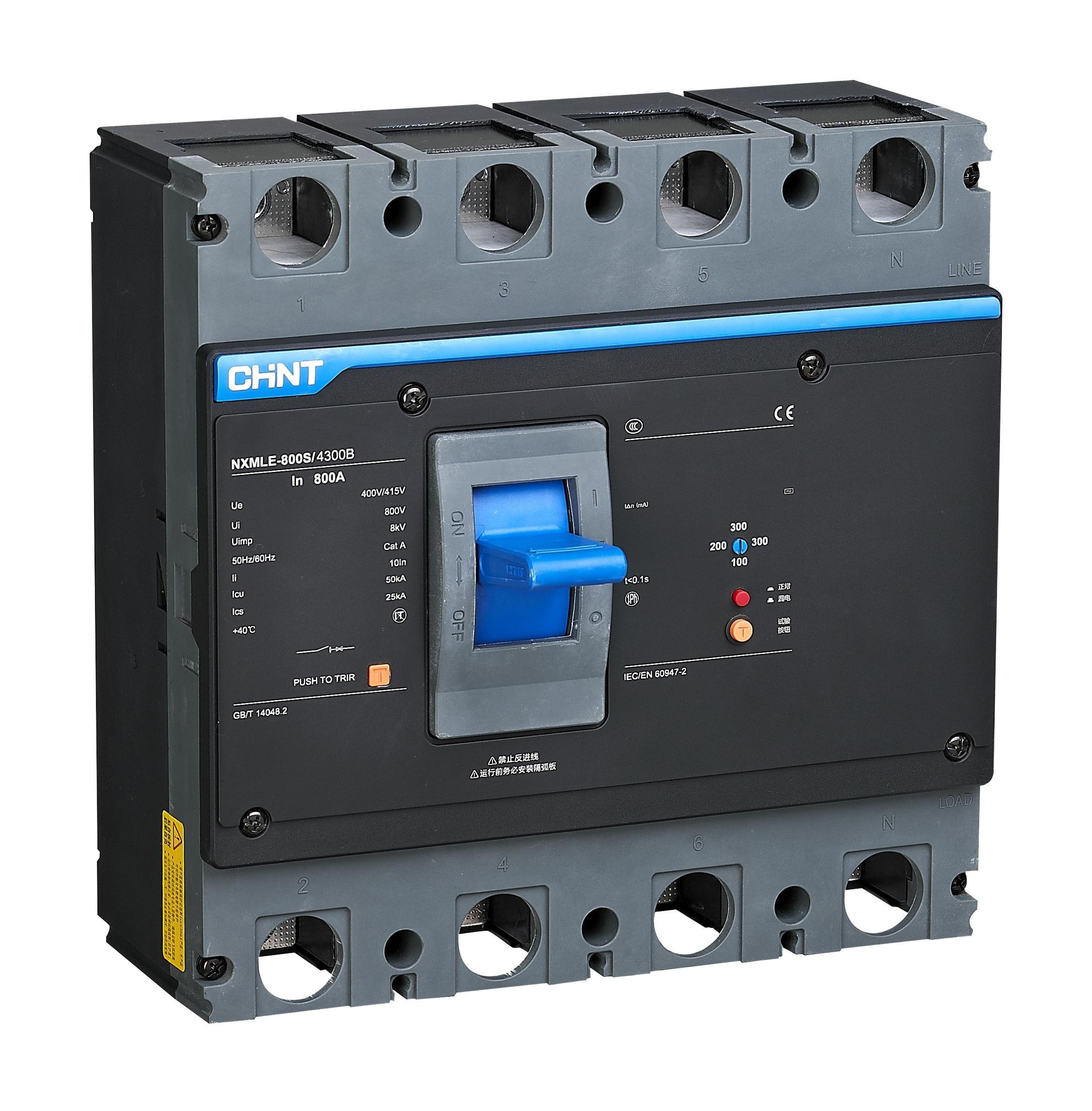

Kontaktor Arus Sisa Seri NXMLE

Kategori produk:: Pemutus Arus Sisa (RCCB)
Kode produk:: P-287
Model:: NXMLE

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik distribusi, produk pemutus sirkuit arus sisa terutama digunakan untuk seri pemutus sirkuit arus sisa, fungsi utamanya adalah memberikan perlindungan kontak tidak langsung terhadap bahaya listrik yang mematikan, memberikan perlindungan terhadap kebakaran listrik yang disebabkan oleh arus gangguan tanah, seperti kerusakan isolasi, dll. Dan juga untuk jalur

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal
Kemampuan perlindungan korsleting
Pengaman arus bocor didukung
Kemampuan pemutusan yang kuat
Pemasangan dan perawatan yang mudah

Model

NXMLE

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriPerangkat saklarKategori KeduaKutub pemutus arus sisa

ParameterKemampuan pemutusan operasi: Ics=25/36/50; Kemampuan pemutusan batas: Icu=36/50/70Keunggulan/Fitur Inti01 Fungsi lengkap; dapat melakukan perlindungan kebocoran arus, overload dengan waktu tunda panjang, korsleting dengan waktu tunda pendek, korsleting instan, dll., memenuhi berbagai kebutuhan perlindungan pelanggan; 02 Aman dan andal; desain perlindungan ganda pada tutup atas dan tengah, pelanggan dapat menggunakan dalam berbagai lingkungan yang kompleks; 03 Kecil dan praktis; ukuran produk lebih kecil dibanding kompetitor, memudahkan pengaturan dan menghemat ruang pemasangan

Detail produk

Fungsi dan Penggunaan

Seri pemutus sirkuit arus sisa, yang utamanya berfungsi untuk memberikan perlindungan kontak tidak langsung terhadap bahaya fatal akibat sentuhan listrik manusia, serta melindungi dari kebakaran akibat arus gangguan tanah, seperti kerusakan isolasi, dll. Selain itu, juga memberikan perlindungan terhadap kelebihan beban, hubung singkat, dan tegangan rendah, serta dapat digunakan sebagai pengoperasian sirkuit yang tidak sering dilakukan.

Deskripsi Detail

Parameter:
Kemampuan pemutusan operasional: Ics=25/36/50
Kemampuan pemutusan batas: Icu=36/50/70

Keunggulan/Fungsi Inti:
01 Fungsi Lengkap
Dapat melakukan perlindungan arus sisa, perlindungan terlambat jangka panjang terhadap kelebihan beban, perlindungan terlambat pendek terhadap hubung singkat, dan perlindungan instan terhadap hubung singkat, memenuhi berbagai kebutuhan perlindungan pelanggan
02 Aman dan Handal
Desain perlindungan ganda pada tutup atas dan tengah, pelanggan dapat menggunakan dalam berbagai lingkungan kompleks
03 Kecil dan Mudah Digunakan
Ukuran produk relatif lebih kecil dibandingkan pesaing, mudah untuk layout, menghemat ruang pemasangan

Parameter Detail

Kategori Parameter	Item Parameter	Nilai Parameter
Arus nominal tingkat beban Inm(A)	125	10,16,20,25,32,40,50,63,80,100,125
	160(W125)	160:25,32,40,50,63,80,100,125,160 W125:25,32,40,50,63,80,100,125
	250	125,160,180,200,225,250
Arus nominal In(A), 40℃
Tegangan isolasi nominal Ui(V)		800
Tegangan benturan nominal Uimp(kV)		8
Tegangan kerja nominal Ue(V), AC 50/60Hz		230/240(2P berlaku),400/415
Jenis arus sisa	AC type, A type
	Disesuaikan, tipe tidak bertunda	(2P, 3P+N, 4P) satu posisi tetap, tipe tidak bertunda 30/50/100/200/300/500 (2P, 3P+N, 4P) satu posisi tetap, tipe bertunda 50/100/200/300/500
	Disesuaikan, tipe bertunda	A: 30.50.100.200 C: 100.200.300.500 B: 50.100.200.300 C: 100.200.300.500
Nilai arus sisa nominal IΔn(mA)
Arus sisa tidak aktif nominal IΔno(mA)		0.5IΔn
Waktu pemutusan maksimum tipe tidak bertunda 5IΔn(s)		≤ 0.04
Waktu maksimum tidak aktif tipe bertunda 21IΔn(s) tidak dapat disesuaikan		0.1/0.2/0.3, opsional
Waktu pemutusan maksimum tipe bertunda 21IΔn(s)		0.3/0.4/0.5, opsional
Kode kemampuan pemutusan	1P+N	S
	2P	-
	3P	■
	3P+N	■
	4P	■
Kemampuan pemutusan arus pendek batas nominal Icu(kA), (AC230V/240V)(1P+N, 2P)/(AC400V//415V)(3P,3P+N,4P)		36/25 -/36 50/35 /-50 50/35 /-50
Kemampuan pemutusan arus pendek operasional nominal Ics(kA), (AC230V/240V)(1P+N, 2P)/(AC400V//415V)(3P,3P+N,4P)		18/13 -/18 30/18 /-25 30/18 /-25
Standar yang diikuti		IEC/EN 60947-2, GB/T 14048.2
Kelas penggunaan		A
Fungsi isolasi (berlaku untuk produk B, C)		■
Lingkungan kerja yang sesuai
Jarak penerbangan (mm)		≤ 50
Umur mekanis (kali)	Tidak perlu perawatan	20000
	Dengan perawatan	40000
Umur listrik (kali)		10000
Aksesoris	Kontak bantuan (1 buka 1 tutup)	■
	Kontak bantuan (2 buka 2 tutup)	-
	Kontak alarm	■
	Kontak bantuan dan kontak alarm	■
	Pemutus beban jauh	■
	Pemutus tegangan rendah	■
	Modul alarm arus sisa tanpa trip	-
	Unit operasi manual	■
	Unit operasi listrik	■
	Koneksi kabel belakang	■
	Plug-in	■
	Perahu sambungan ekstensi terminal	■
	Papan penghalang fase	■
Dimensi luar (mm) lebar(W) × tinggi(H) × kedalaman(D)	Lebar (1P+N/2P/3P/3P+N/4P)	/-/78/103/103
		63/63/90/120/120
		78/78/105/140/140
	Tinggi	156
	Kedalaman(S-type/H-type)	71/81
		75.5/91
		77/80
