Fungsi dan Penggunaan

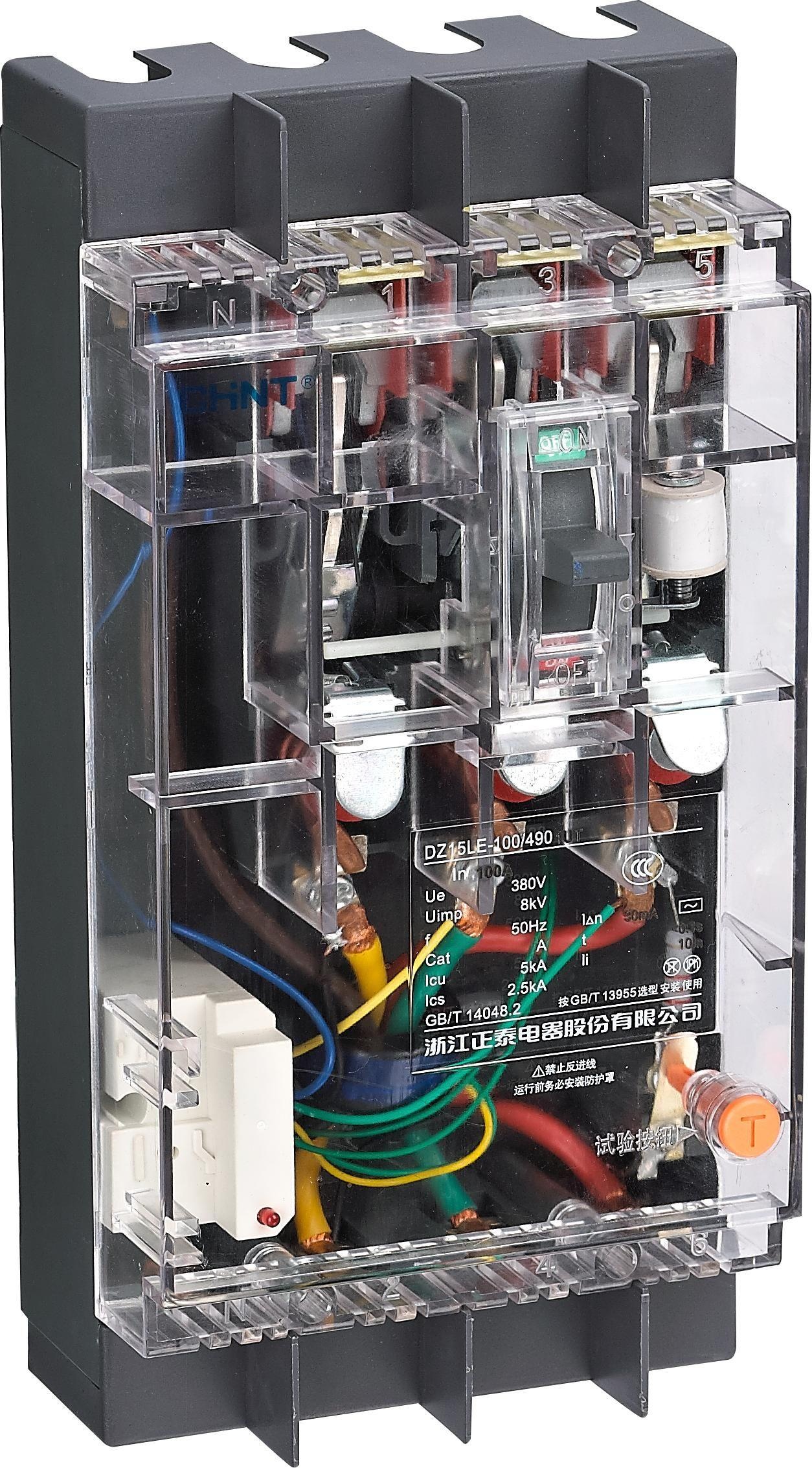

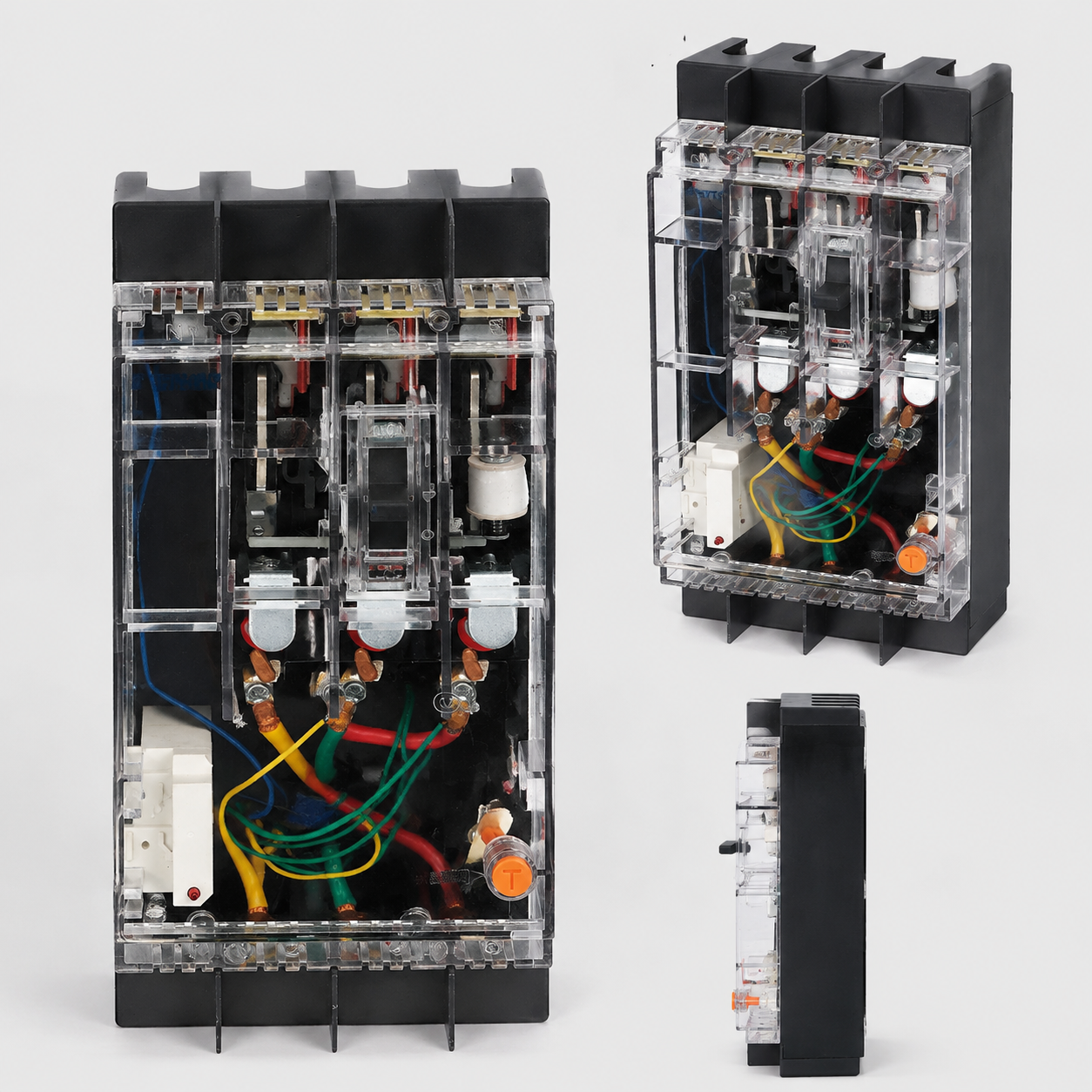

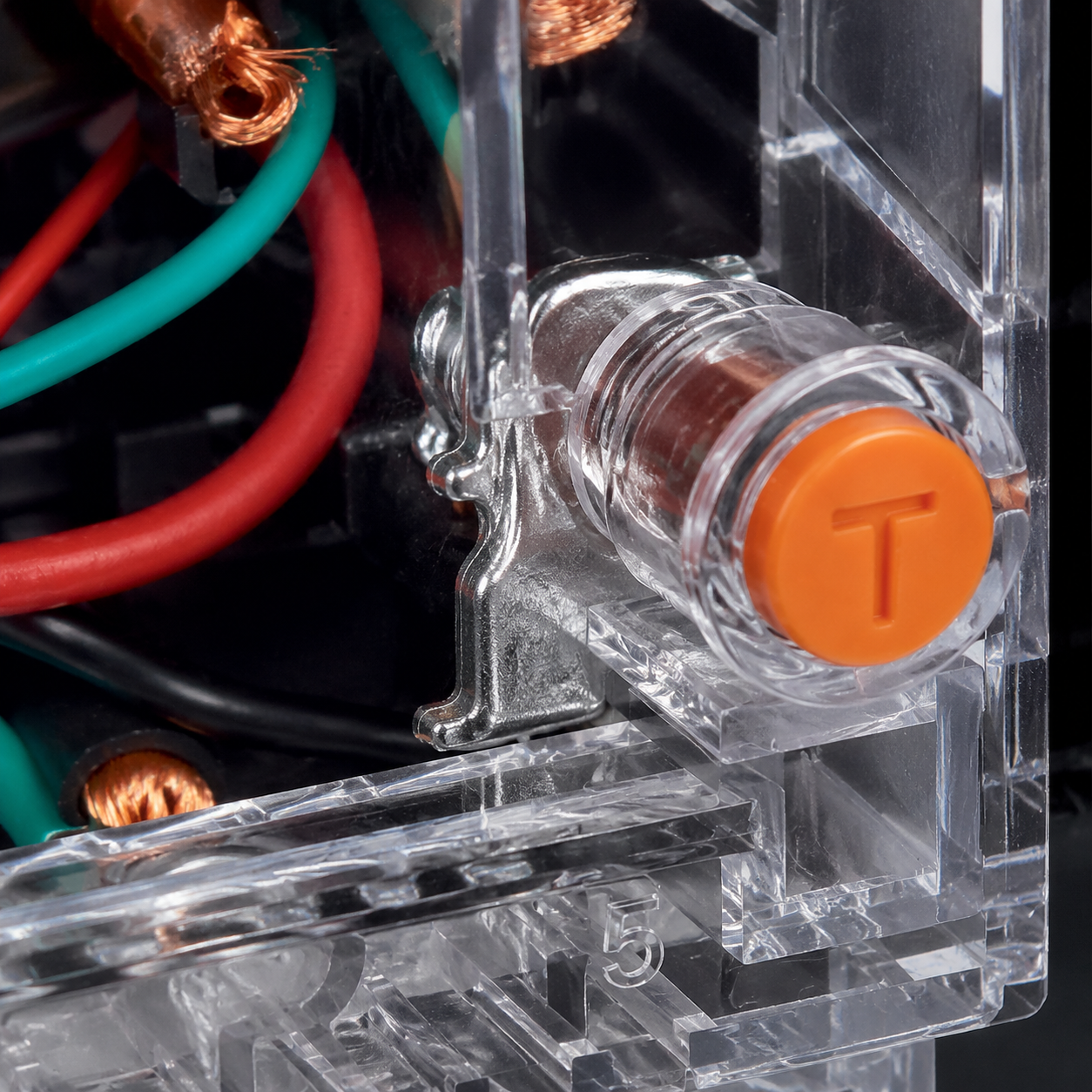

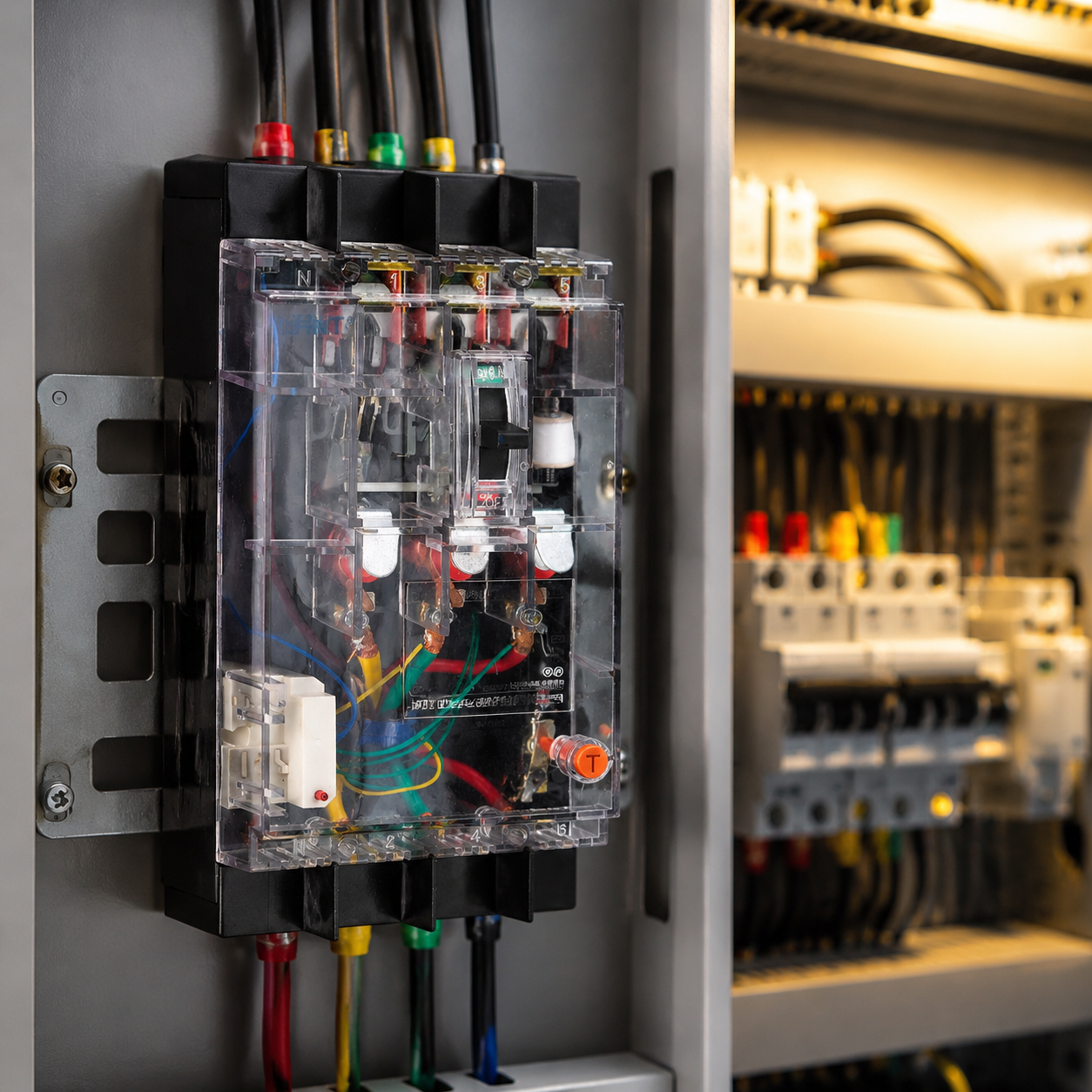

Perangkat pemutus sirkuit arus sisa DZ15LE (selanjutnya disebut sebagai perangkat pemutus sirkuit arus sisa), digunakan untuk sirkuit berfrekuensi 50Hz, tegangan nominal sebesar 220V atau 380V, dan arus nominal hingga 100A, untuk melindungi arus sisa, juga dapat mencegah bahaya kebakaran akibat arus tanah yang disebabkan oleh kerusakan isolasi peralatan, serta melindungi sirkuit dari beban berlebih dan korsleting. Perangkat ini juga dapat digunakan sebagai penghubung tidak sering pada sirkuit. Fungsi perlindungan putus fase (opsional) ditambahkan pada produk; ketika terjadi anomali putus fase pada salah satu fase daya tiga fase, perangkat dapat memotong sirkuit dalam waktu 0,2 detik, melindungi peralatan listrik.
Parameter Rinci
Tabel Parameter 1
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| 4.1 Spesifikasi dasar dan parameter pemutus sirkuit arus sisa dilihat pada Tabel 1 | Nama Model | DZ15LE-40 |
| Tegangan nominal Ue(V) | 220, 380 |
| Tegangan isolasi nominal Ui(V) | 690 |
| Arus nominal tingkat kotak (A) | 40 |
| Jumlah kutub | 2, 3, 4 |
| Arus nominal (A) | 20, 32, 40; 63, 100 |
| Kemampuan pemutusan korsleting maksimum Icu kA | 30, 50, 75, 100; 30, 50, 75, 100, 300 |
| Arus sisa tidak aktif nominal I△no(mA) | 15, 25, 40, 50; 15, 25, 40, 50, 150 |
| Jarak penerbangan (mm) | ≤50, ≤70 |
| | DZ15LE-100 |
Tabel Parameter 2
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Nama Model | DZ15LE-40 |
| Nilai set arus aksi instan II(A) dan toleransi untuk pemutus sirkuit distribusi | 10In, ±20% |
| Nilai set arus aksi instan II(A) dan toleransi untuk pemutus sirkuit perlindungan motor | 12In, ±20% |
| Nilai set arus aksi korsleting tunggal II(A) | Distribusi: 12In
Untuk perlindungan motor: 14In |
| Waktu trip (s) | <0.2 |
| Nama Model | DZ15LE-100 |
| Nilai set arus aksi instan II(A) dan toleransi untuk pemutus sirkuit distribusi | 10In, ±20% |
| Nilai set arus aksi instan II(A) dan toleransi untuk pemutus sirkuit perlindungan motor | 12In, ±20% |
| Nilai set arus aksi korsleting tunggal II(A) | Distribusi: 12In
Untuk perlindungan motor: 14In |
| Waktu trip (s) | <0.2 |
| Fungsi perlindungan putus fase | | Pada sistem daya tiga fase, ketika salah satu fase mengalami gangguan putus, pemutus akan secara efektif memutus sirkuit, melindungi peralatan tiga fase. Karakteristik aksi perlindungan putus fase adalah waktu aksi ≤ 0,2 detik.
Catatan: Perlindungan putus fase tidak berlaku untuk pemutus dua kutub. |
