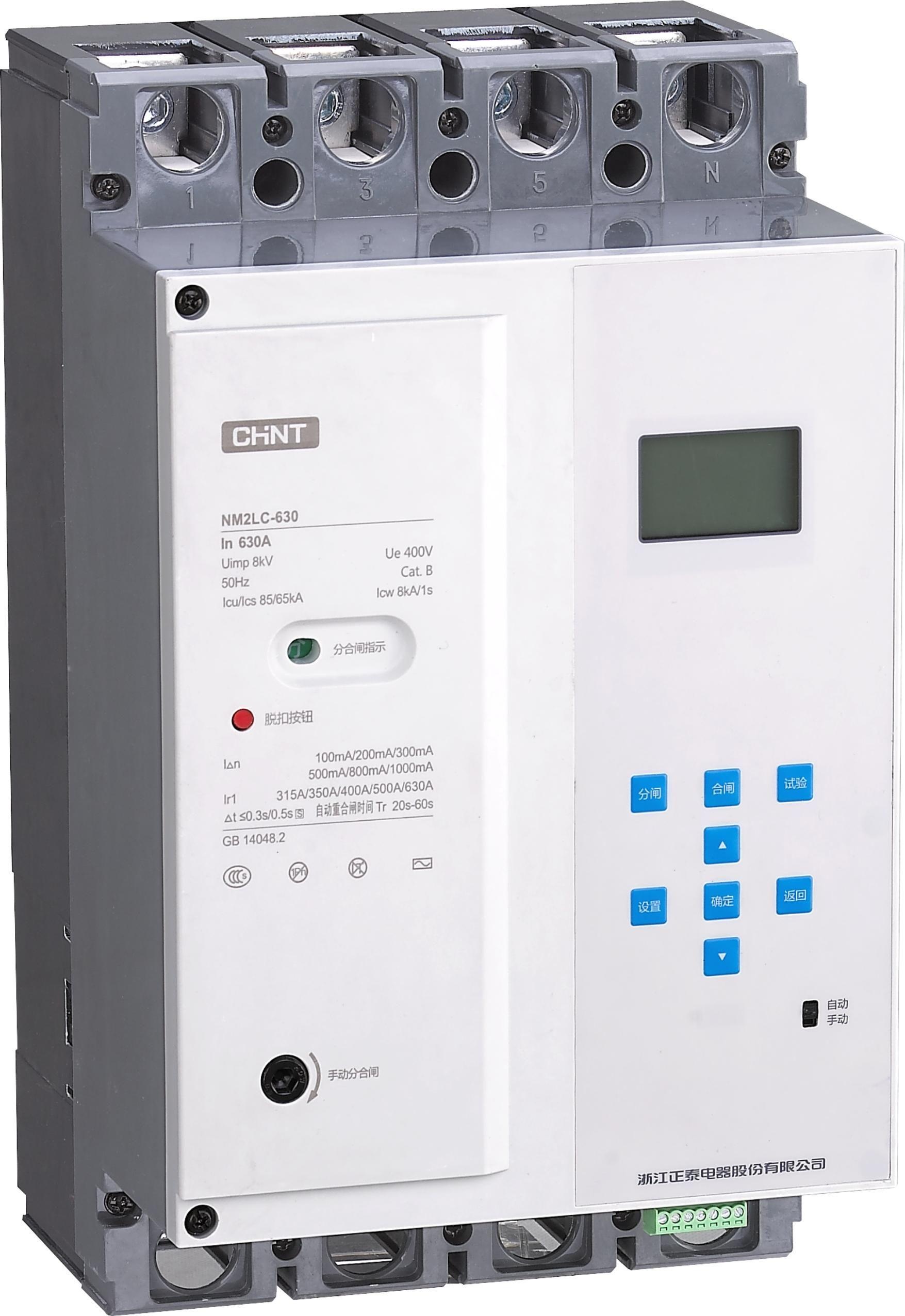

Kutub Arus Sisa NM2LC

Kategori produk:: Pemutus Arus Sisa (RCCB)
Kode produk:: P-289
Model:: NM2LC

Fungsi dan penggunaan (skenario aplikasi)

Perangkat listrik distribusi, produk pemutus sirkuit arus sisa (RCD) terutama cocok untuk pemutus arus sisa NM2LC seri yang digunakan dalam jaringan distribusi tiga fase empat kabel dengan titik netral langsung terhubung ke tanah (TT), frekuensi AC 50Hz, tegangan nominal 400V, arus nominal hingga 800A, digunakan untuk melindungi dari sengatan listrik manusia

Kejutan saat inquiry

Sorotan produk

Kemampuan perlindungan korsleting
Pengaman arus bocor didukung
Kesesuaian Aplikasi Teknik
Beroperasi stabil dan andal
Integrasi sistem yang mudah

Model

NM2LC

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

Kategoriperangkat saklarKategori KeduaKutub pemutus arus sisa

Detail produk

Fungsi dan Penggunaan

Protector arus sisa NM2LC seri ini digunakan untuk jaringan distribusi tiga fase empat kabel dengan titik netral langsung terhubung ke tanah (TT) berfrekuensi 50Hz, tegangan nominal 400V, dan arus nominal hingga 800A. Alat ini digunakan untuk memberikan perlindungan kontak tidak langsung terhadap bahaya sengatan listrik, serta dapat melindungi terhadap arus lebih, hubung singkat, tegangan rendah, tegangan tinggi, fase hilang, dan pemutusan netral di sisi sumber daya.

Spesifikasi Detail

Tabel Parameter 1

Kategori Parameter	Parameter	Nilai Parameter
Seri Produk	Model Spesifikasi	NM2LC-125, NM2LC-250, NM2LC-400, NM2LC-630, NM2LC-W630, NM2LC-800
	Kemampuan Arus Cangkang Inm(A)	125, 250, 400, 630, 630, 800
	Jumlah Kutub	3P+N (N Wire Berada Di Sisi Kanan Produk)
	Arus Terukur In(A)	50-63-80-100-125, Dapat Disetel; 100-125-140-160-180-200-225-250, Dapat Disetel; 200-225-250-315-350-400, Dapat Disetel; 315-350-400-500-630, Dapat Disetel; 250-315-350-400-450-500-560-630, Dapat Disetel; 315-350-400-450-500-560-630--700-800, Dapat Disetel
	Tegangan Isolasi Terukur Ui(V)	1000
	Tegangan Tahan Impuls Terukur Uimp(kV)	8
	Tegangan Kerja Terukur Ue(V)	AC400, 50Hz
	Jenis Trip	Elektronik (Perlindungan Tiga Tahap, Elektronik Dapat Disetel)
	Kategori Penggunaan	A, A, B, B, B, B
	Kode Kemampuan Pemutus	H, M, H, M, H, M, M
	Kemampuan Pemutus Arus Singkat Terukur Icu(kA)	70, 50, 70, 50, 85, 65, 65, 65, 35
	Kemampuan Pemutus Arus Singkat Kerja Terukur Ics(kA)	50, 35, 50, 35, 65, 42, 65, 42, 50, 35
	Kemampuan Tahan Arus Singkat Terukur Icw, 1s(kA)	1.5, 3, 5, 8, 8, 10
	Karakteristik Perilaku Arus Sisa	AC
	Arus Sisa Terukur IΔn(mA)	Produk Umum: 30/50/100/200/300/400/500/600/800/1000, Dapat Disetel, Di mana 30mA adalah non-delay, tanpa fungsi pemutus ulang; Produk dengan Peraturan Baru: 30/50/100/200/300/400/500/600/800/1000, Dapat Disetel, Di mana 30mA adalah non-delay, tanpa fungsi pemutus ulang
	Nilai Arus Sisa Tidak Beraksi Terukur IΔno(mA)	0.5IΔn
	Tipe Waktu Perilaku Arus Sisa	Delay / Non-Delay
	Waktu Pemutusan(s)	Delay: ≤0.5(IΔn); ≤0.2(2IΔn); ≤0.15(5IΔn、10IΔn); Non-Delay: ≤0.3(IΔn); ≤0.15(2IΔn); ≤0.04(5IΔn、10IΔn)
	Waktu Tidak Beraksi Maksimum Delay	2IΔn: 0.06/2IΔn: 0.06, 0.1, 0.2 (Produk dengan Peraturan Baru)
	Waktu Pemutus Ulang Otomatis(s)	20-60
	Nilai Perlindungan Over Voltage(V)	Nilai yang Ditetapkan (240~300) ±5% (Produk Umum)/(245~300) ±2% (Produk dengan Peraturan Baru)
	Nilai Perlindungan Under Voltage(V)	Nilai yang Ditetapkan (145~200) ±5% (Produk Umum)/(140~200) ±2% (Produk dengan Peraturan Baru)
Kemampuan Operasi (Kali)	Daya On	1500, 1000, 1000, 1000, 1000, 500
	Daya Off	8500, 7000, 4000, 4000, 4000, 2500
	Total Kali	10000, 8000, 5000, 5000, 5000, 3000
Dimensi Eksternal dan Instalasi	Lebar(W)	122, 142, 198, 198, 240, 280
	Tinggi(H)	150, 165, 257, 336, 350, 370
	Dalam(D)	124, 136, 180, 180, 183.5, 186

Tabel Parameter 2

Kategori Parameter	Parameter	Nilai Parameter
Seri Produk	Model Spesifikasi	NM2LC-125Z
		NM2LC-250Z
		NM2LC-400Z
		NM2LC-630Z
	Kemampuan Arus Cangkang Inm(A)	125
		250
		400
		630
	Jumlah Kutub	3P+N (N Wire Berada Di Sisi Kiri Produk)
	Arus Terukur In(A)	50-63-80-100-125, Dapat Disetel
		100-125-140-160-180-200-225-250, Dapat Disetel
		200-225-250-315-350-400, Dapat Disetel
		315-350-400-500-630, Dapat Disetel
	Tegangan Isolasi Terukur Uli(V)	1000
	Tegangan Tahan Impuls Terukur Uimp(kV)	8
	Tegangan Kerja Terukur Ue(V)	AC400, 50Hz
	Jenis Trip	Elektronik (Perlindungan Tiga Tahap, Elektronik Dapat Disetel)
	Kategori Penggunaan	A
		A
		B
		B
	Kemampuan pemutusan arus pendek batas nominal Icu(kA)	18
		18
		25
		35
	Kemampuan pemutusan arus pendek operasi nominal Ics(kA)	18
		18
		25
		35
	Kemampuan tahan arus pendek nominal Icw, 1s(kA)	1.5
		3
		5
		8
	Karakteristik pemutus arus sisa	AC
	Kemampuan arus sisa pemutus nominal IΔn(mA)	Produk biasa:30/50/100/200/300/400/500/600/800/1000, dapat disesuaikan Di mana 30mA adalah non-delay, tanpa fungsi pemutus ulang otomatis
	Produk baru:
	Kemampuan arus sisa tidak memicu nominal IΔno(mA)	0.5IΔn
	Jenis waktu pemutus arus sisa	Tipe delay/Tidak delay
	Waktu pemutus (s)	Tipe delay:≤0.5(IΔn);≤0.2(2IΔn);≤0.15(5IΔn, 10IΔn)
		Tipe non delay:≤0.3(IΔn);≤0.15(2IΔn);≤0.04(5IΔn, 10IΔn)
	Waktu tidak aktif maksimum tipe delay (s)	2IΔn:0.06/2IΔn:0.06, 0.1, 0.2 (produk baru)
	Waktu pemutus ulang otomatis (s)	20-60
	Nilai perlindungan tegangan lebih (V)	Nilai yang ditetapkan (240~300) ±5% (produk biasa)/(245~300) ±2% (produk baru)
	Nilai perlindungan tegangan rendah (V)	Nilai yang ditetapkan (145~200) ±5% (produk biasa)/(140~200) ±2% (produk baru)
	Kemampuan operasi (kali)	Daya:1500
		Tidak daya:8500
		Total kali:10000
		Lebar(W):122
		Tinggi(H):220
		Dalam(D):120
		1000
		7000
		8000
		142
		240
		138
		1000
		4000
		5000
		198
		336
		180
		1000
		4000
		5000
		198
		336
		180
