Fungsi dan Penggunaan
Operasi di Luar Kotak, Aman Tanpa Khawatir
Deskripsi Detail
Parameter:
Jumlah Arus Kerja Terukur: 1-63A
Kemampuan Pemutusan Terukur: 6kA
Tegangan Tahan Impuls Terukur: 6kV
Suhu Lingkungan Penggunaan: -35°C~+70°C
Keunggulan/Fungsi Inti:
01 Kinerja Unggul
Daya pemutusan yang lebih kuat, tegangan yang lebih tinggi, aman dan andal, listrik stabil
02 Fleksibel dan Mudah Digunakan

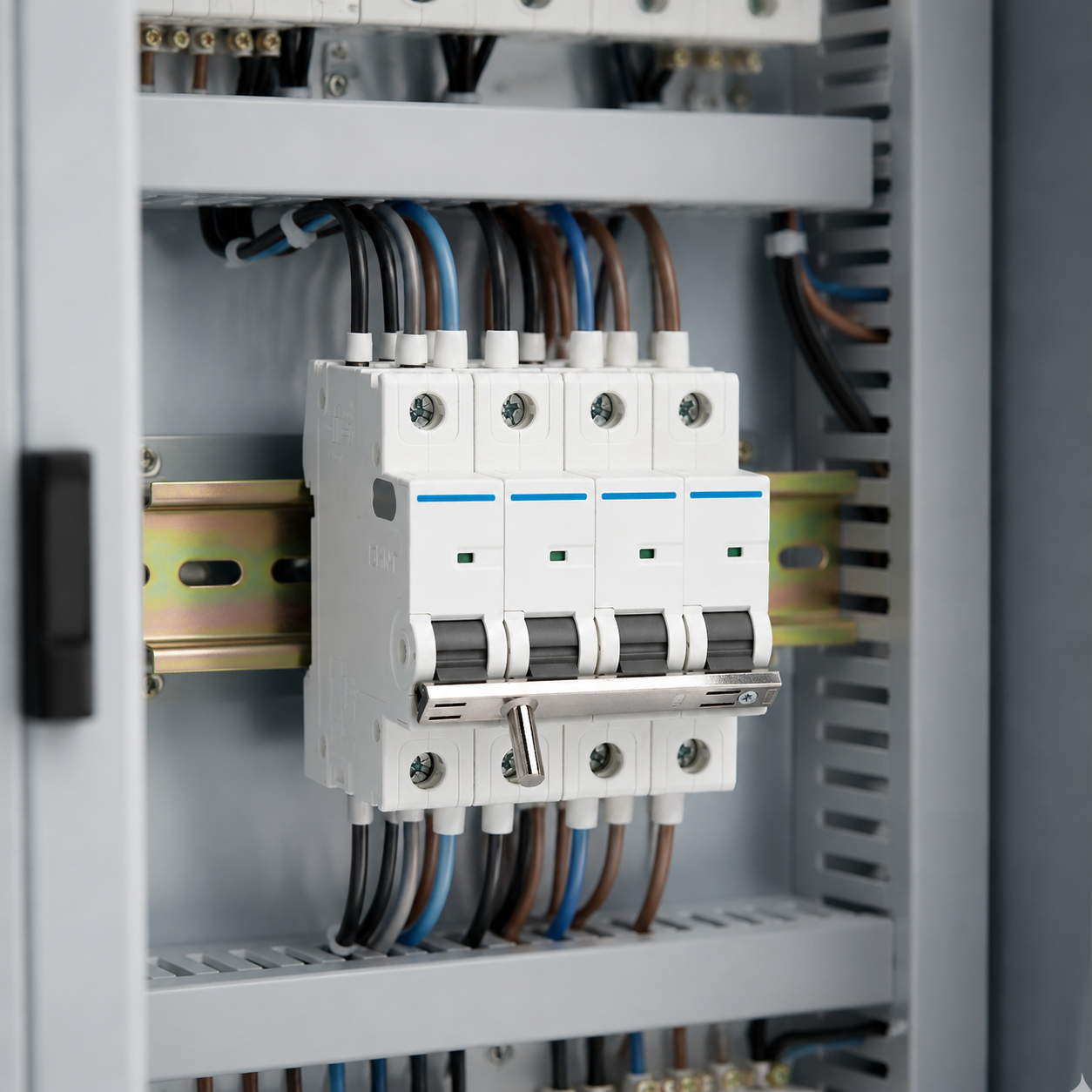

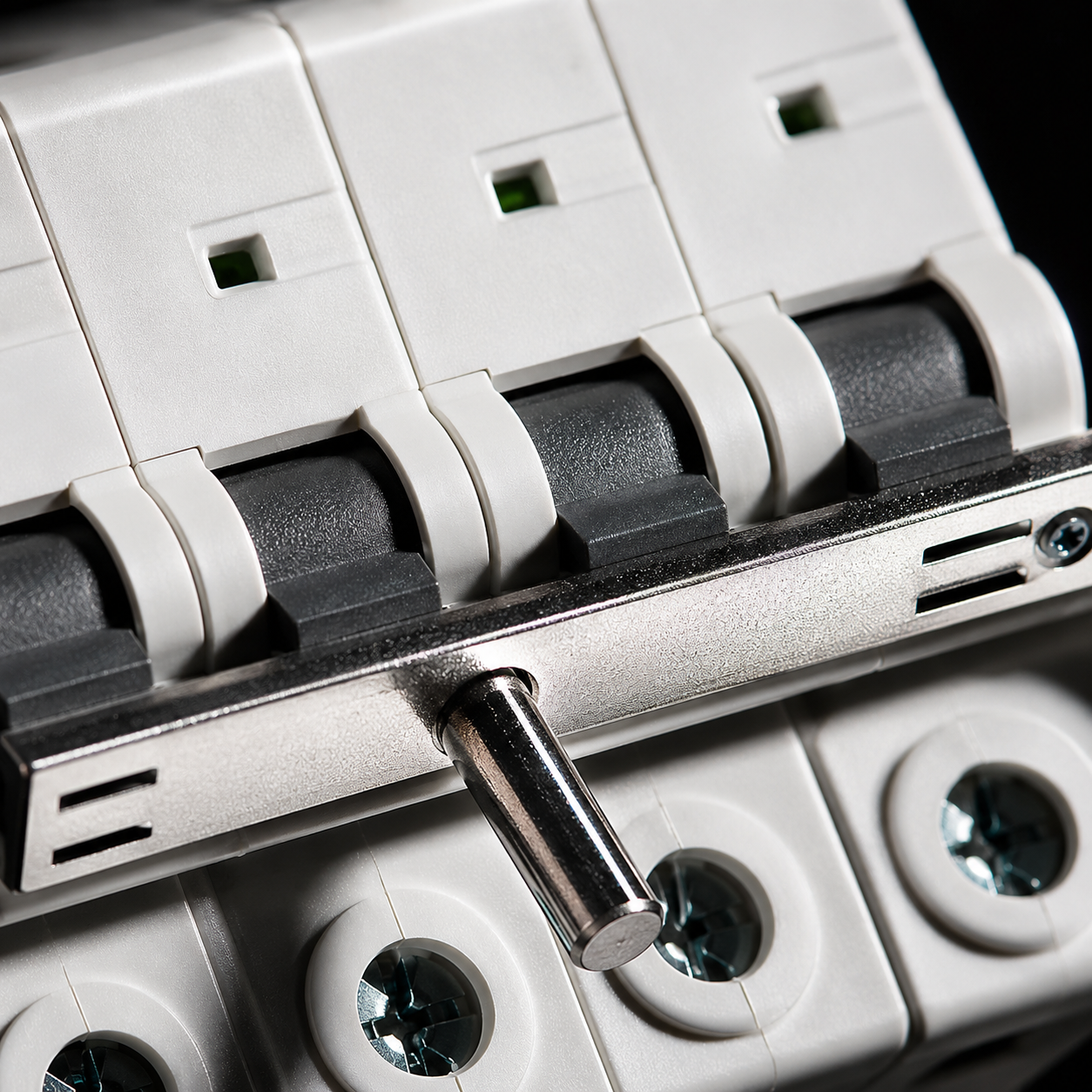

Desain pegangan ledak inovatif, memungkinkan operasi aman di luar kotak
Struktur internal komponen diperbaiki, mekanisme penutup cepat menambah keamanan
Detail Parameter
| Kategori Parameter | Parameter | Nilai Parameter |
|---|

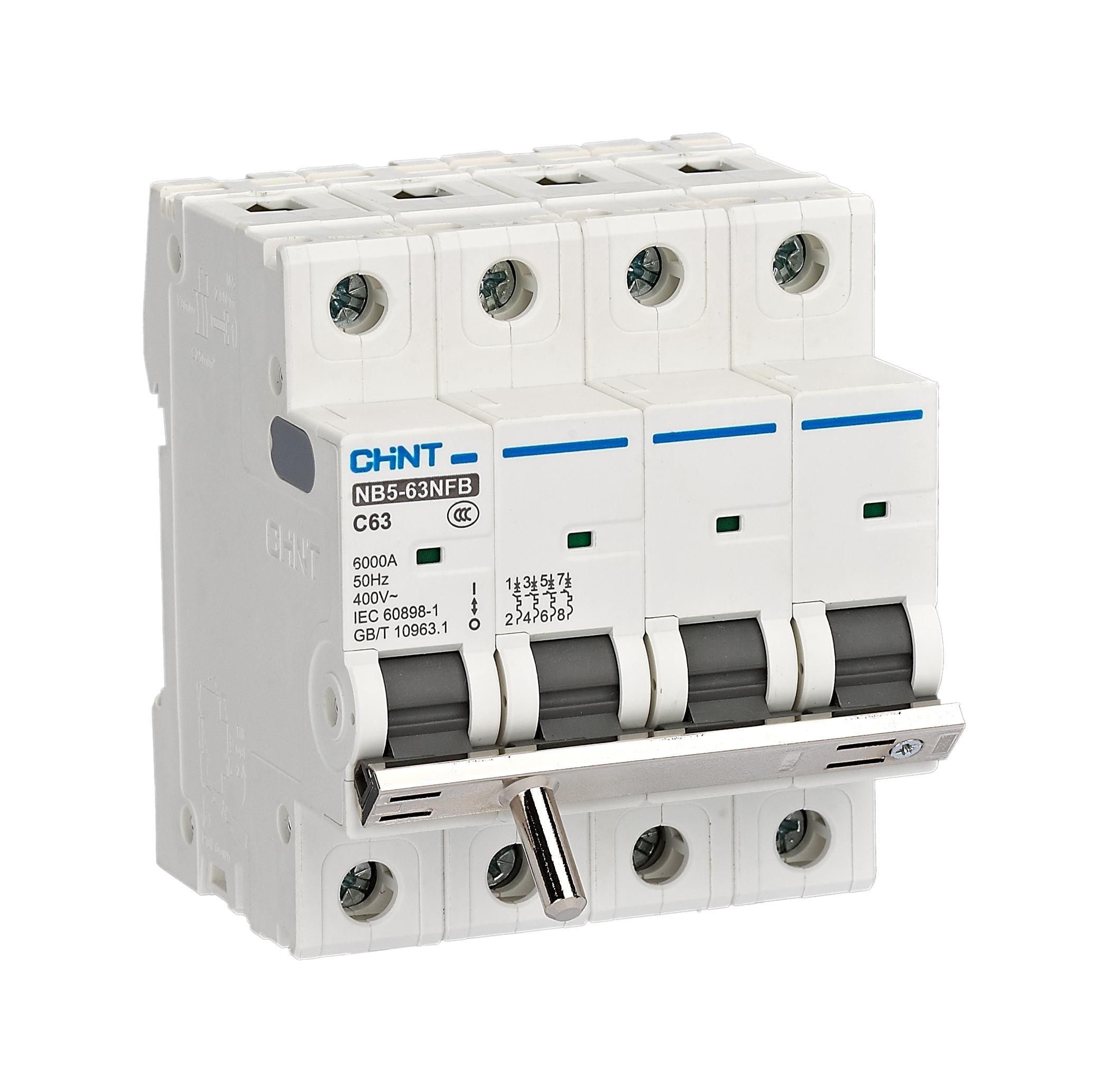

| Nama Produk | | NBS-63/NFB |
| Arus Terukur In(A) | | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Tegangan Terukur Ue(V) | | AC230/400(1P)
AC230(1P+N)
AC400(2P, 3P, 3P+N, 4P) |
| Frekuensi Terukur(Hz) | | 50 |
| Jumlah Kutub | | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Umur Mekanik (kali) | | 4000 |
| Umur Listrik (kali) | | 4000 |
| Kemampuan Pemutusan Arus Singkat Terukur Icn(A) | | 6000 |
| Kemampuan Pemutusan Arus Singkat Berjalan Ics(A) | | 6000 |
| Tegangan Isolasi Terukur Ui(V) | | 500 |
| Tegangan Tahan Impuls Terukur Uimp(kV) | | 4 |
| Tegangan Uji Dielektrik | | 2000(50Hz, 1 menit) |
| Daya Tahan Getaran (IEC/EN 60068-2-6) | | Tempat tanpa getaran dan benturan yang jelas |
| Koneksi Kabel | Luas Penampang Kabel Minimum(mm²) | 1 |
| Luas Penampang Kabel Maksimum(mm²) | 25 |
| Torsi Koneksi Standar(N·m) | 2.0 |
| Torsi Maksimum yang Dapat Ditahan(N·m) | 2.5 |
| Kedalaman Masuk Kabel(mm) | 13 |
| Suhu Dasar(℃) | | 30 |
| Suhu Lingkungan Kerja(℃) | | -35~+70 |
| Suhu Lingkungan Penyimpanan(℃) | | -35~+85 |
| Ketinggian Penggunaan(m) | | ≤2000 |
| Jenis Trip | | Termomagnetik Trip |
| Jenis Trip Instan | Tipe B (3ln~5ln) | ■ |
| Tipe C (5ln~10ln) | ■ |
| Tipe D (10ln~16ln) | ■ |
| Jenis Input | | Atas dan Bawah |
| Jenis Pemasangan | | Baut TH35-7.5 standar |
| Kelas Polusi | | 2 |
| Kelas Perlindungan | Langsung dipasang | IP20 |
| Dipasang dalam panel distribusi | IP40 |
| Aksesoris yang Dapat Disusun | | AX-B5, AL-B5, SHT-B5, OVT-B5, UVT-B5, OUVT-B5 |
