Fungsi dan Penggunaan
1 Sesuai standar GB/T 10963.1, IEC 60898-1
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Arus Terukur | 1n | 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A. |
| Tegangan Kerja Terukur | Ue | 230V~(1P, 1P+N), 400V~(2P~4P, 3P+N). |
| Tegangan Isolasi Terukur | Ui | 500V. |
| Frekuensi | | 50Hz. |
| Karakteristik Pemutus Sesaat | | B, C, D. |
| Jumlah Kutub | | 1P, 1P+N, 2P, 3P, 3P+N, 4P. |
| Umur Mekanis | | 20000 kali. |
| Umur Listrik | | 10000 kali. |
| Kemampuan Pemutusan Arus Singkat Terukur | Icn | 10000A. |
| Kemampuan Pemutusan Arus Singkat Berjalan | Ics | 7500A. |
| Tegangan Tahan Impuls Terukur | Uimp | 4kV. |
| Konsumsi Daya Per Kutub | | Lihat Tabel 1. |
| Kategori Parameter | Item Parameter | Nilai Parameter |
| Arus Terukur In(A) | Konsumsi Daya Maksimum Per Kutub(W) | |
| 1n ≤ 10 | | 3 |
| 10 < 1n ≤ 16 | | 3,5 |
| 16 < 1n ≤ 25 | | 4,5 |
| 25 < 1n ≤ 32 | | 6 |
| 32 < 1n ≤ 40 | | 7,5 |
| 40 < 1n ≤ 50 | | 9 |
| 50 < 1n ≤ 63 | | 13 |
| Kategori Parameter | Item Parameter | Nilai Parameter |

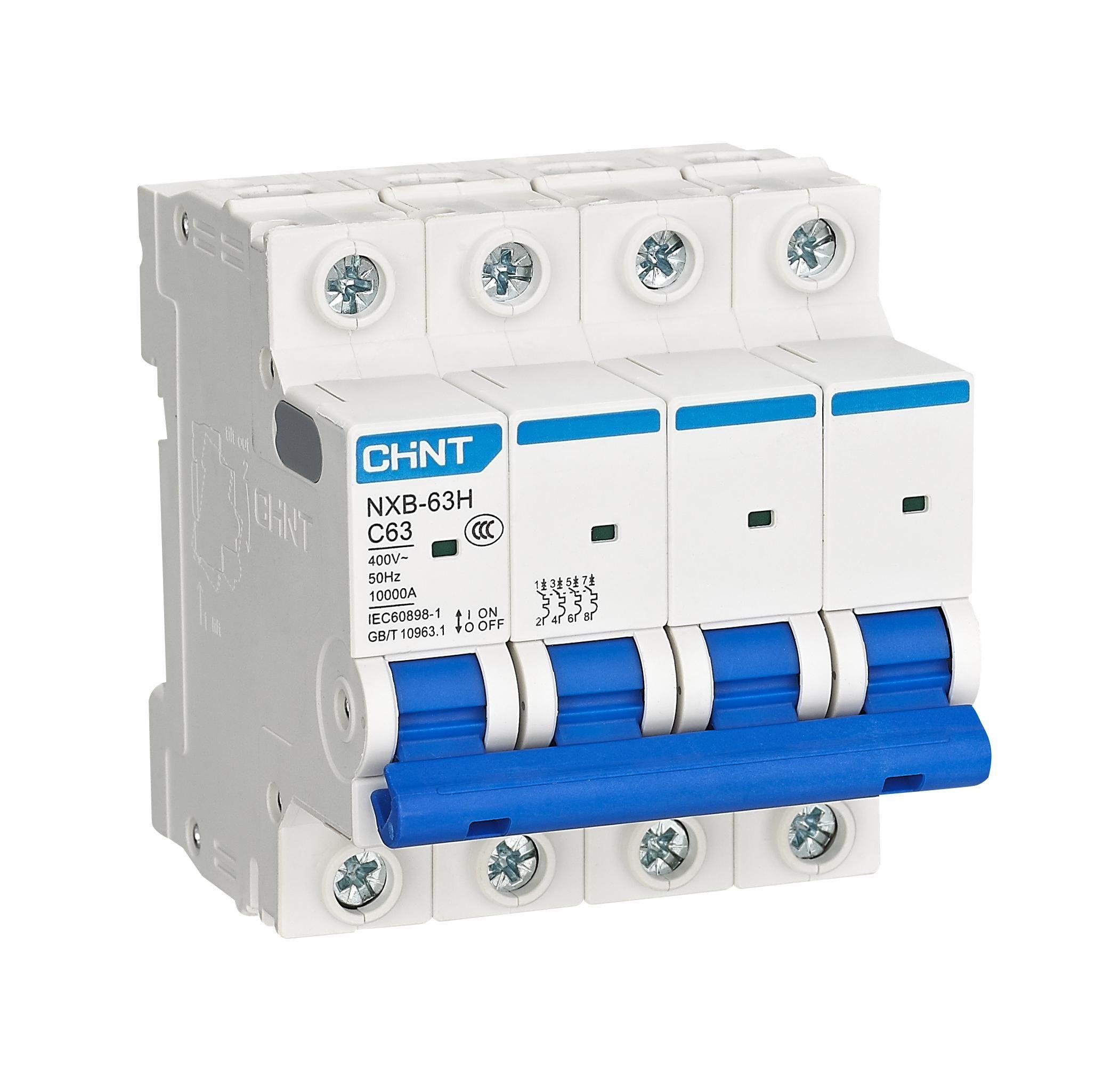

| Nama Produk | | NXB-63H |
| Koefisien Penurunan Kapasitas untuk Instalasi Banyak Produk (Nilai Rekomendasi) | ≤3 Unit | (0,9~0,95)1n |
| 4~6 Unit | (0,80~0,86)1n |
| 7~9 Unit | (0,76~0,78)1n |
| >9 Unit | 0,761n |
| Koefisien Koreksi Arus Terukur untuk Penggunaan di Ketinggian Tinggi (Nilai Rekomendasi) | ≤2000m | 1n |
| 3000m | 0,961n |
| 4000m | 0,941n |
| 5000m | 0,921n |
