Fungsi dan Penggunaan

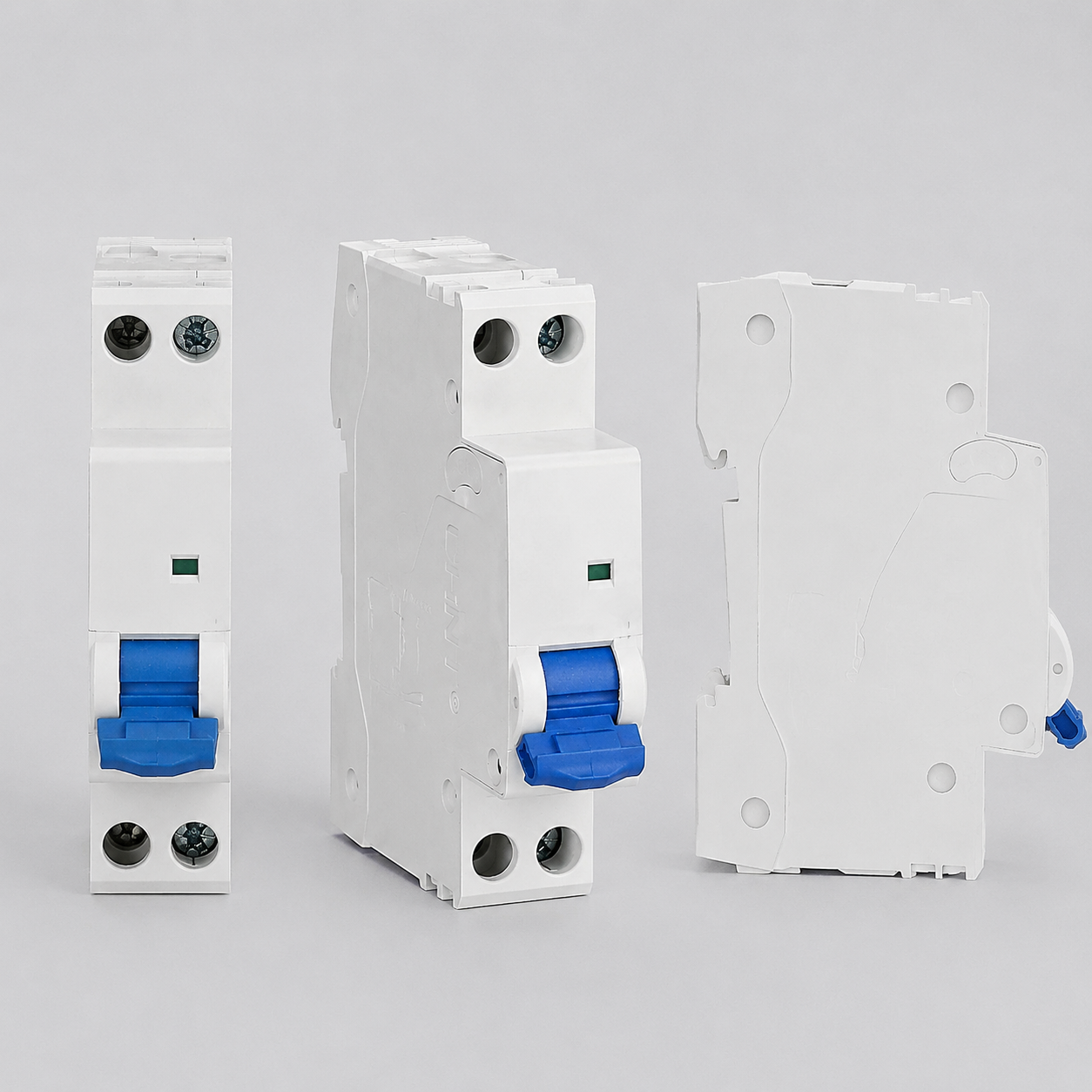

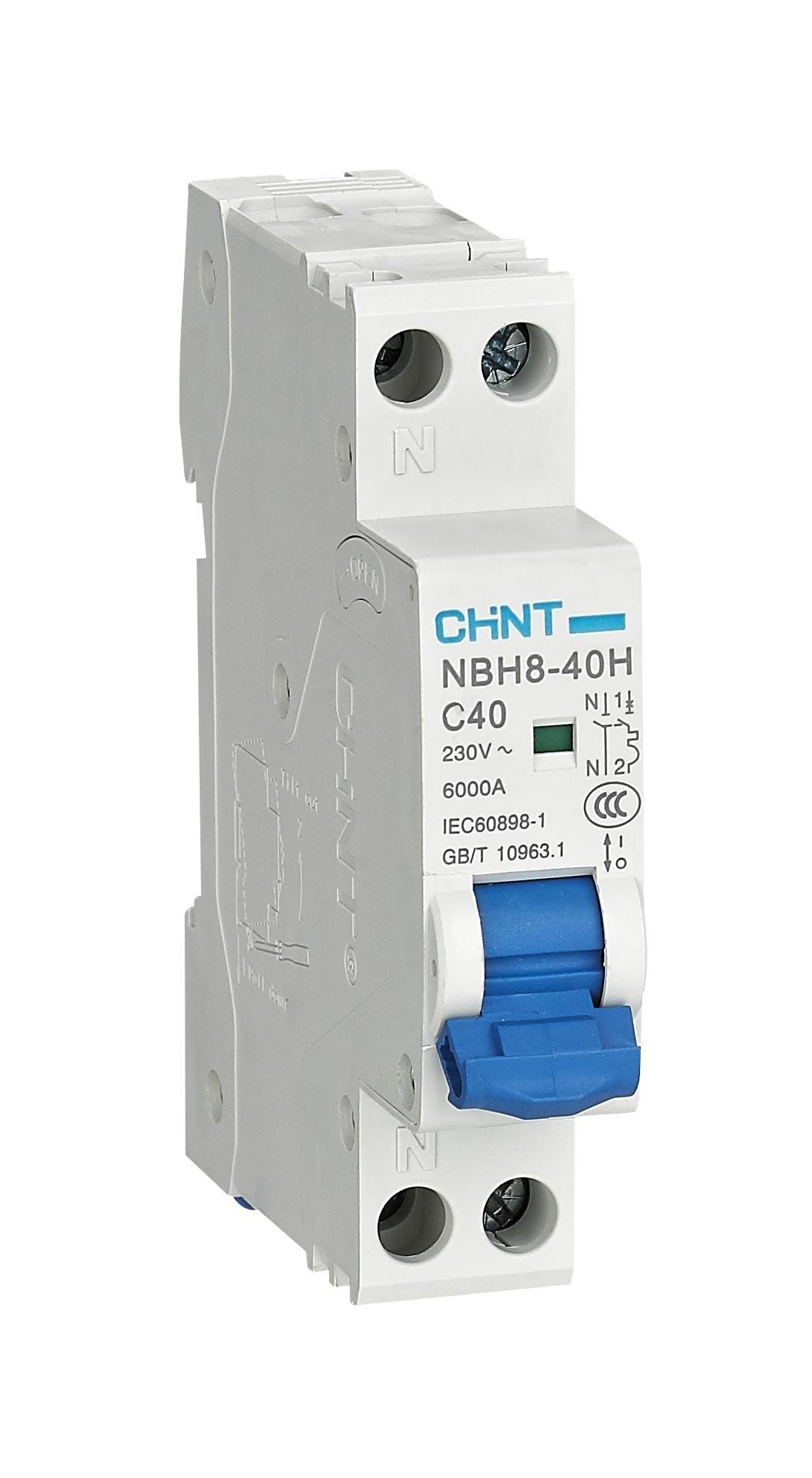

NBH8-40□ Miniature Circuit Breaker terutama digunakan dalam sirkuit berfrekuensi 50Hz, tegangan nominal hingga 230V, arus nominal hingga 40A untuk melindungi dari kelebihan beban dan korsleting. Dapat juga digunakan dalam kondisi normal untuk menghubungkan dan memutus perangkat listrik serta kabel listrik secara tidak sering. Memenuhi standar: GB/T 10963.1, IEC/EN 60898-1, mendapatkan sertifikasi seperti CCC, CE, SEMKO, VDE, EAC, RCC.
Parameter Rinci
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Tegangan Nominal (AC) | AC 230V |
| Arus Nominal (A) | 1A, 2,2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A |
| Tegangan Isolasi Nominal (Ue) | 500V |
| Tegangan Tahan Impuls Nominal (Uimp) | 6kV |
| Frekuensi Nominal (Hz) | 50Hz |
| Arus Tahan Jangka Pendek Nominal (Icw) | 1kA |
| Arus Korsleting Terbatas Nominal (Icu) | Jenis B, Jenis C |
| Karakteristik Trip | Lihat Tabel 2 dan Gambar 1 |
| Suhu Lingkungan Operasional | -25°C hingga +70°C |
| Jarak Listrik Minimum antara Komponen Berlistrik dan Konduktor yang Dapat Dihubungi (mm) | 2,5 mm |
| Jarak Pergeseran antara Komponen Berlistrik dan Konduktor yang Dapat Dihubungi (mm) | 4 mm |
| Kemampuan Pemutusan Arus Korsleting Nominal (kA) | A500A (NH) B@40A, 600A (NH) B@40A |
| Kelas Pemanasan | 3 |
| Jarak Pergeseran | ≥5 mm |
| Kekuatan Momen Lentur | 1,2 N·m |
| Kelas Perlindungan Kasing dan Ukuran Pemasangan | IP65 |
| Miniature Circuit Breaker | 2 buah |
| Jumlah Terminal Kabel | HP20 |
| Kategori Pemasangan | Kategori I |
