Fungsi dan Penggunaan

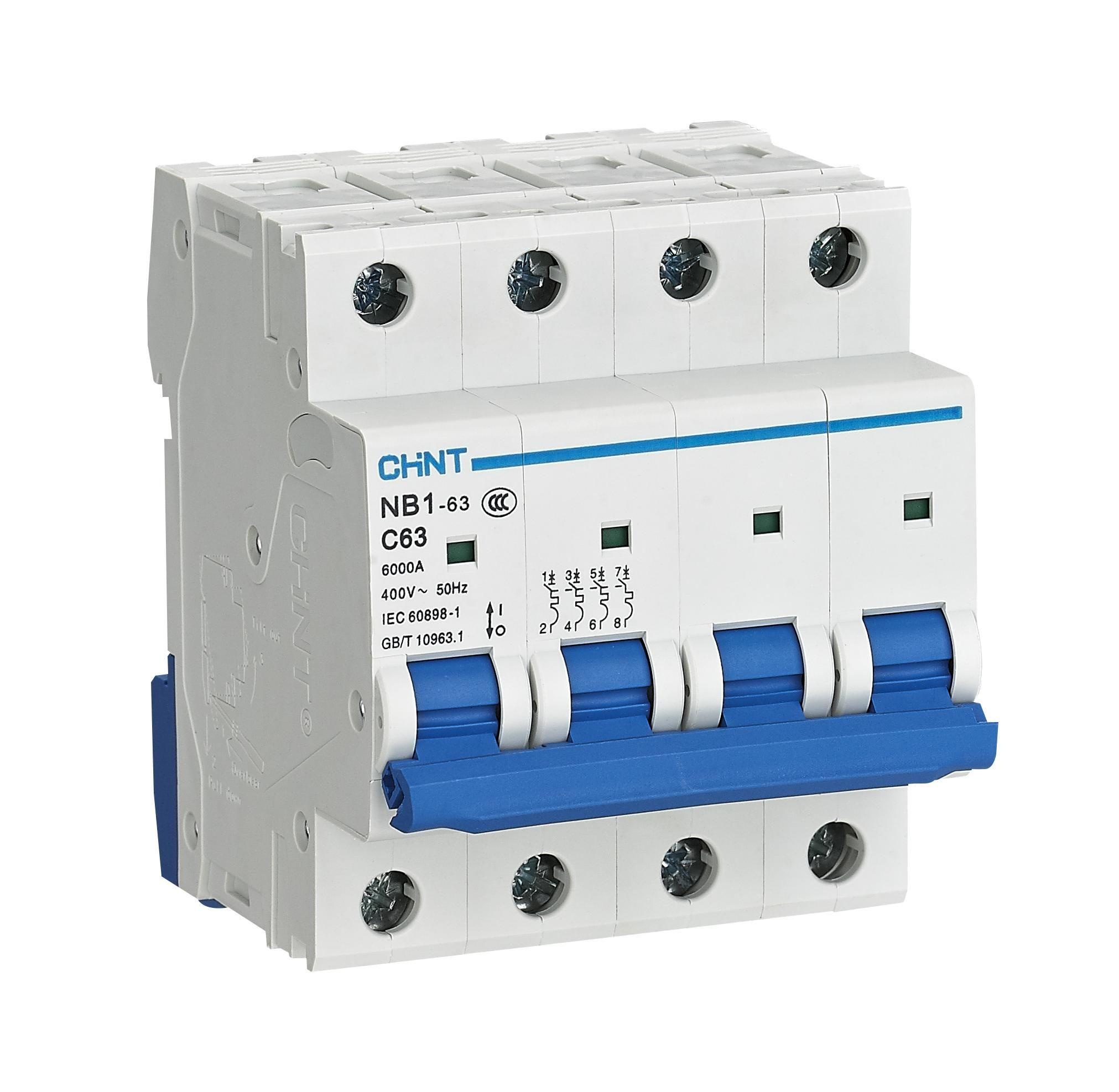

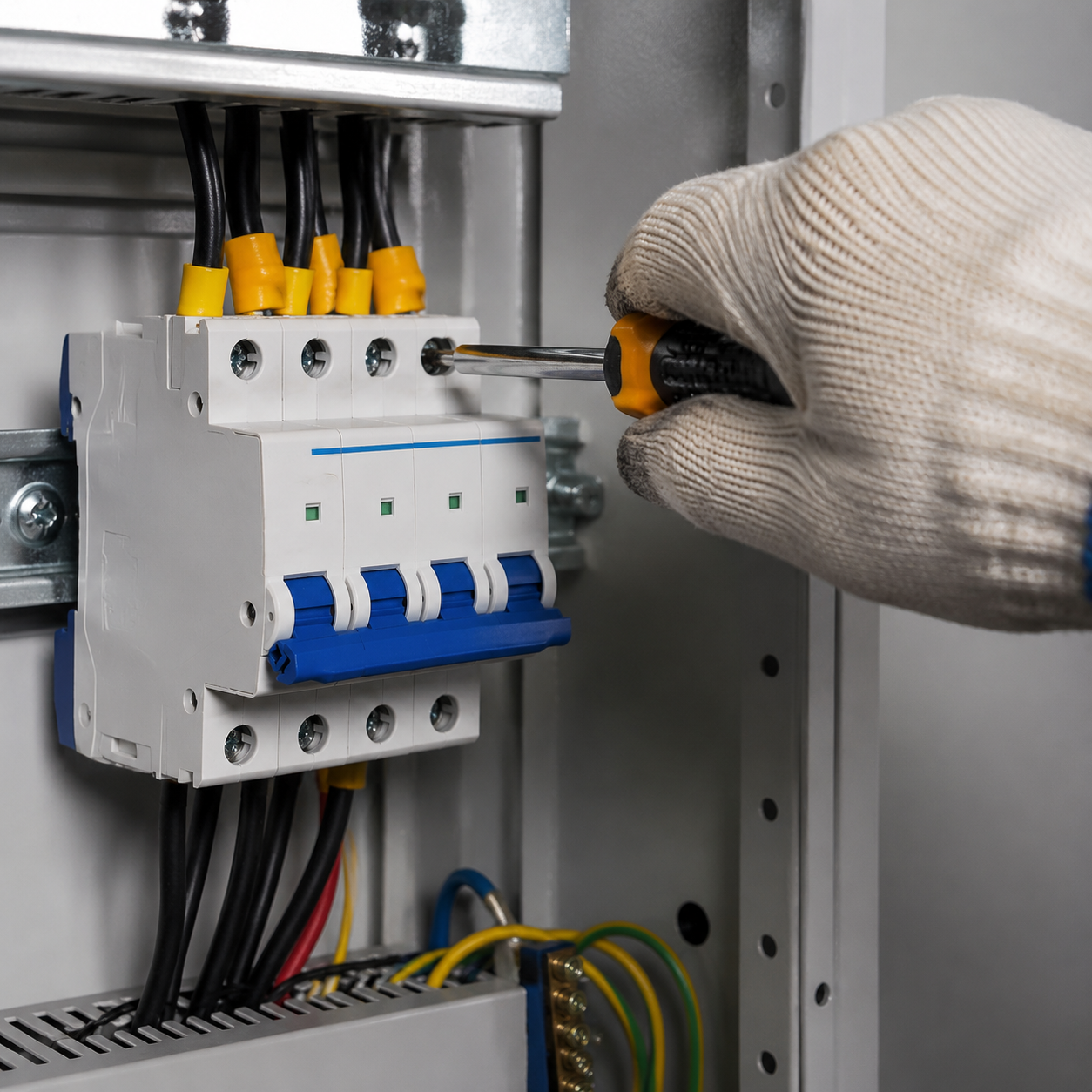

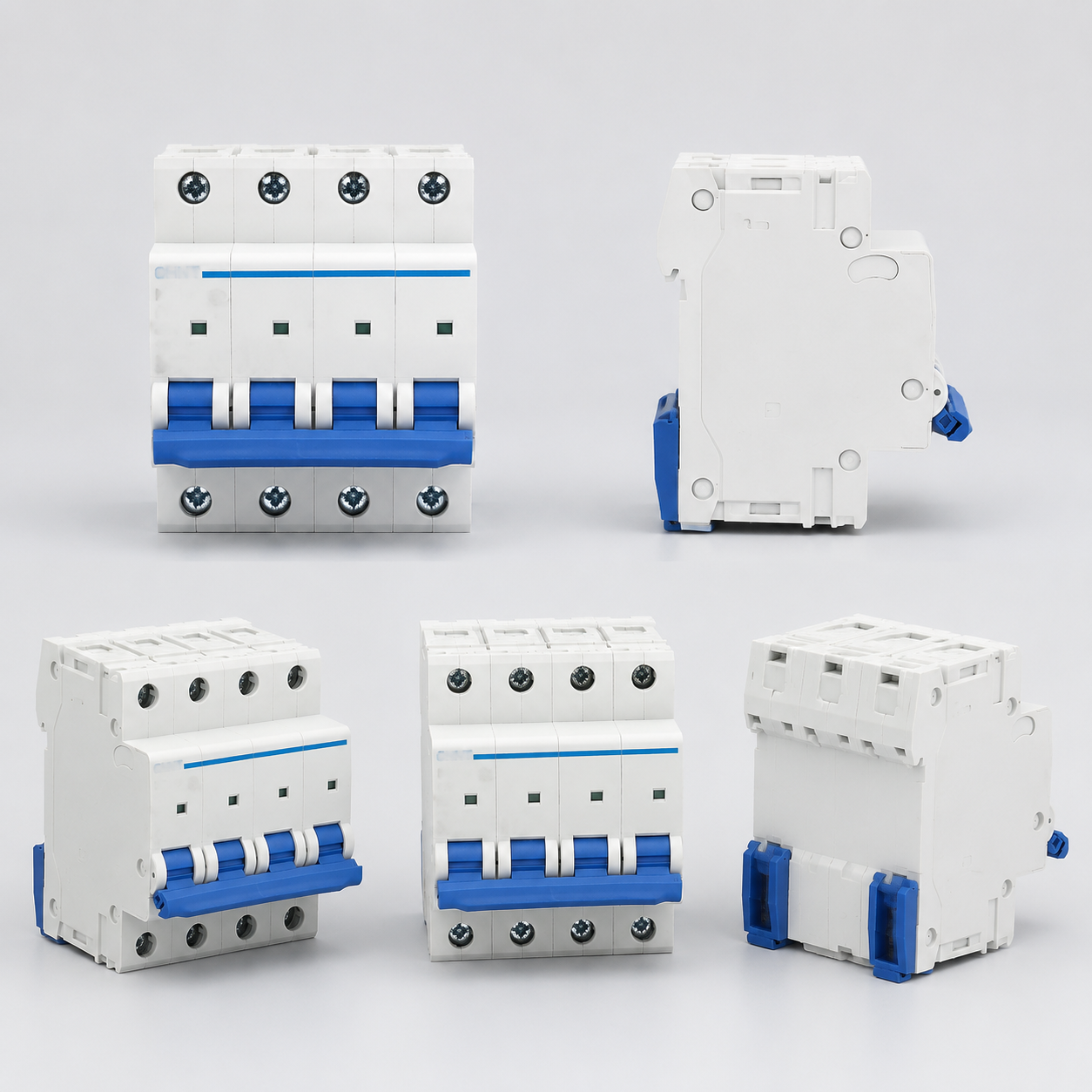

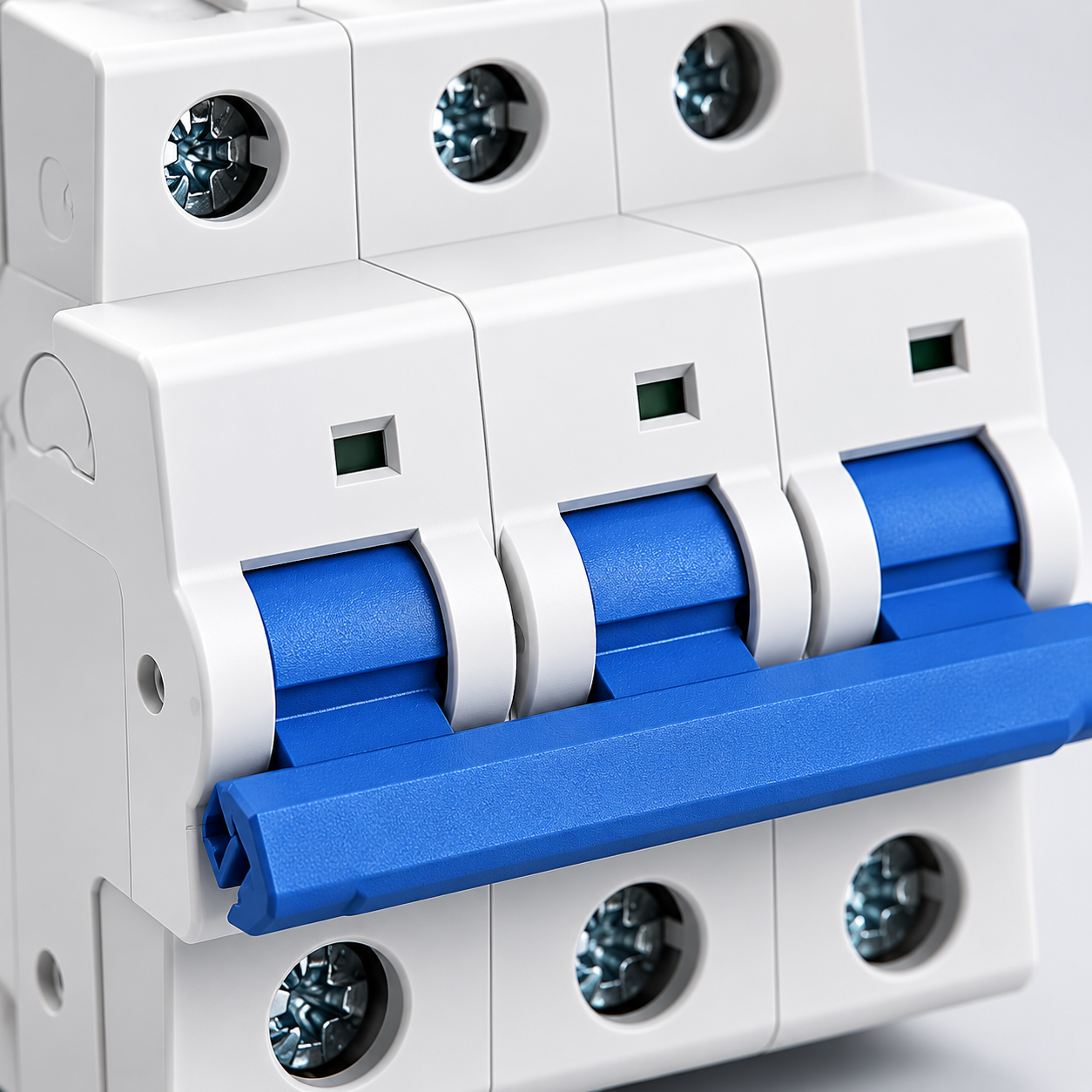

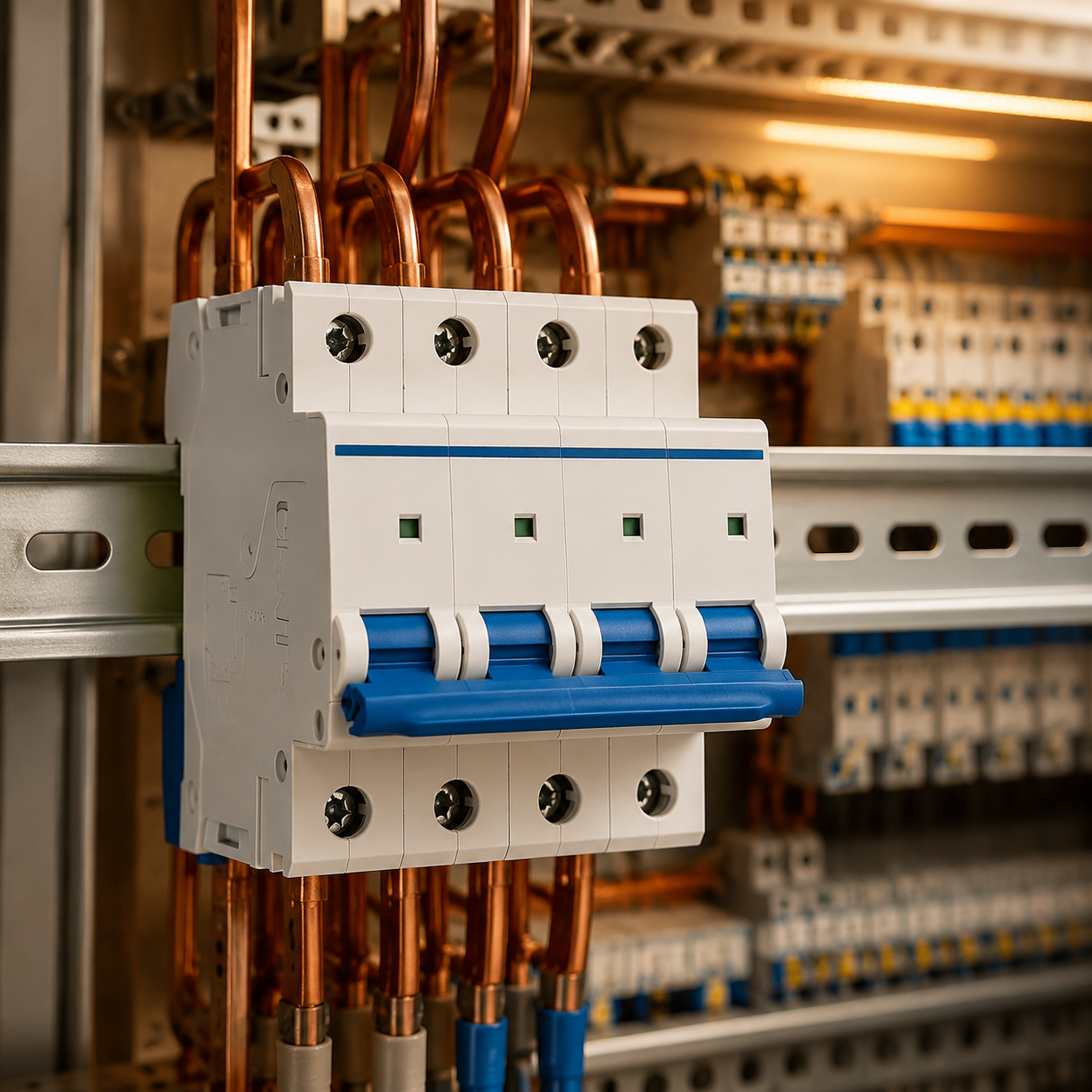

NB1-63 □ Mini Circuit Breaker digunakan untuk sirkuit arus bolak-balik 50Hz dengan tegangan nominal 230/400V, arus nominal hingga 63A, untuk melindungi dari kelebihan beban dan korsleting. Dapat digunakan dalam kondisi normal sebagai saklar yang tidak sering dioperasikan, juga dapat digunakan sebagai saklar pemutus untuk perawatan sirkuit dan peralatan. Circuit breaker ini cocok untuk berbagai tempat seperti industri, komersial, bangunan bertingkat, dan perumahan. Sesuai standar: GB/T 10963.1, IEC 60898-1, mendapatkan sertifikasi seperti CCC, CE, SEMKO, dll.
Parameter Rinci
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Parameter Teknis | Tegangan Nominal (Ue) | AC 230V/400V(IP), AC 400V(2P, 3P, 4P) |
| Arus Nominal (In) | 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Tegangan Isolasi Nominal (Ui) | 500V |
| Tegangan Tahan Impuls Nominal (Uimp) | 4kV |
| Jumlah Kutub | 1P, 2P, 3P, 4P |
| Jenis Trip Baru | B, C, D |
| Karakteristik Trip | Lihat Gambar 4, Gambar 2, Gambar 3 |
| Koefisien Penyesuaian Suhu | Lihat Tabel 7 |
| Koefisien Positif Lingkungan Suhu Berbeda | Lihat Tabel 8 |
| Umur Mekanis dan Listrik | Lihat Tabel 3 |
| Kemampuan Pemutusan Arus Singkat Nominal (icn) | Lihat Tabel 2 |
| Kemampuan Arus Singkat Maksimum (Icu) | 3 |
| Kabel Koneksi | Lihat Tabel 5 |
| Torsi Operasi | 2.0N·m |
| Dimensi dan Ukuran Pemasangan | Lihat Gambar 4 |
| Tingkat Polusi | Kelas 2 |
| Kelas Perlindungan | IP20 |
| Kelas Pemasangan | Kelas II, III |
| Parameter Teknis Utama | Kemampuan Pemutusan Arus Singkat Nominal (icn) | |
| Kode Model | NB1-63, NB1-63H |
| Arus Nominal (A) | 1-63, 1-63 |
| Jumlah Kutub | 1, 1 |
| Tegangan Nominal (V) | 230/400, 230/400 |
| Arus Singkat Nominal (A) | 6000, 10000 |
| Arus Singkat Berjalan (A) | 6000, 7500 |
| Umur Mekanis dan Listrik | Kategori | |
| Jumlah (kali) | 10000, 200000 |
| Frekuensi Operasi (kali/jam) | 240, 240 |
| Arus Nominal (A) | 1-32, 1-63 |
| Hasil yang Diharapkan | Tidak Terputus, Terputus |
| Catatan | Arus meningkat secara stabil dalam waktu 5 detik ke nilai yang ditentukan |
| Karakteristik Perlindungan Arus Lebih (Suhu Dasar 30℃) | No. | a, b, c, d |
| Kode Model | B, C, D, B, C, D |
| Arus Nominal Tripper (A) | 1-63, 1-63, 1-63, 1-63 |
| Kondisi Awal | Dingin, Dingin, Dingin, Dingin |
| Arus Uji | 1.13In, 1.45In, 2.55In, 3In, 5In, 10In, 14In |
| Waktu yang Ditentukan | t≤1 jam, t≤1 jam, 1s<60s, 1s<120s, t≤0.1s, t≤0.1s, t≤0.1s |
| Hasil yang Diharapkan | Tidak Terputus, Terputus, Terputus, Terputus, Tidak Terputus, Tidak Terputus, Tidak Terputus |
| Kurva Karakteristik Trip | Gambar 1 Tipe B | |
| Gambar 2 Tipe C | |
| Gambar 3 Tipe D | |
