Fungsi dan Penggunaan

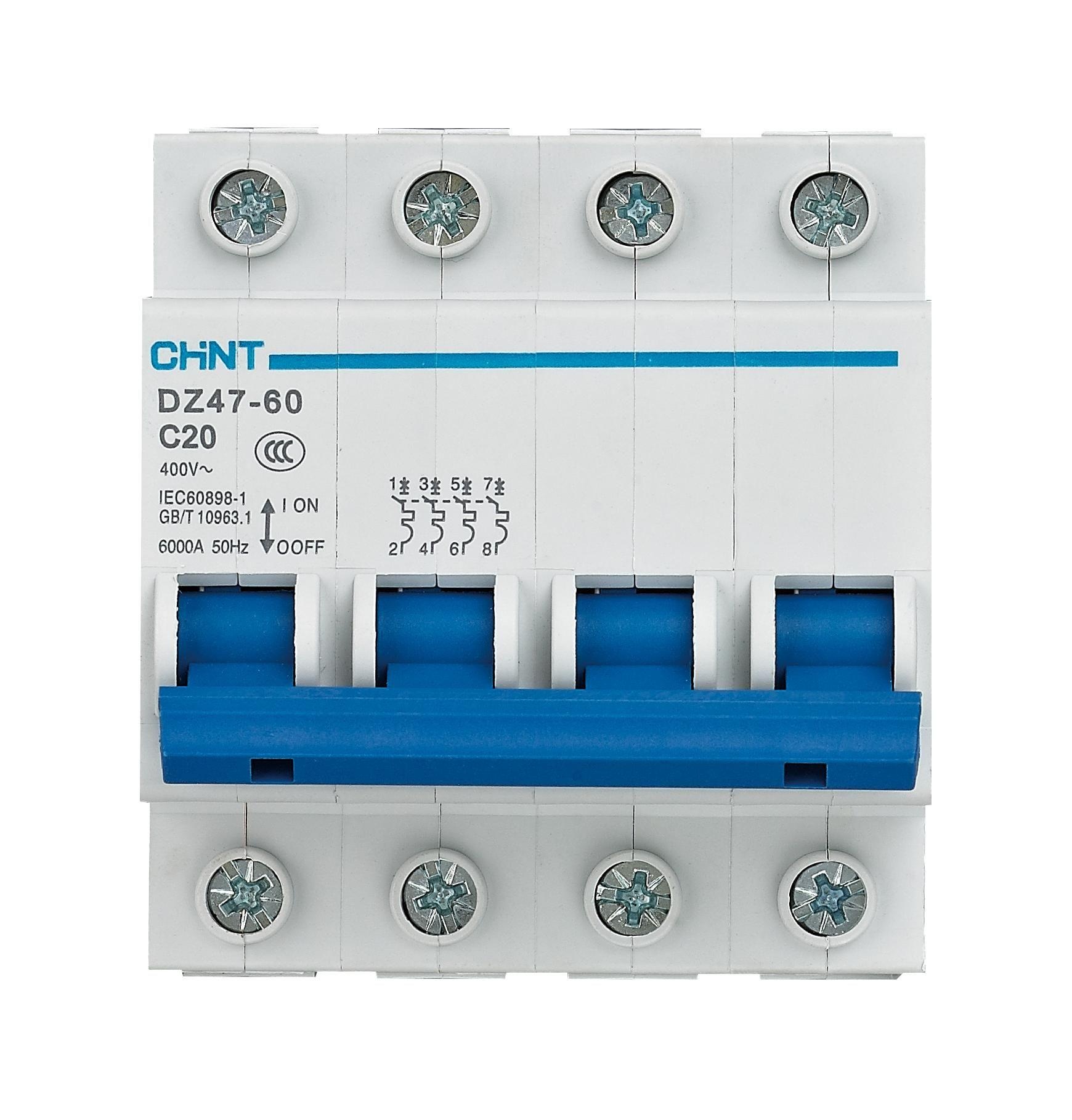

Miniature Circuit Breaker DZ47-60, terutama digunakan dalam sirkuit berarus bolak-balik 50Hz, tegangan nominal hingga 400V, arus nominal hingga 63A untuk melindungi dari kelebihan beban dan korsleting. Pada kondisi normal, juga dapat digunakan untuk menghubungkan dan memutuskan perangkat listrik serta jalur penerangan secara tidak sering, tetapi tidak cocok untuk melindungi motor. Memenuhi standar: GB/T 10963.1, IEC 60898-1, mendapatkan sertifikasi CCC.
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Tegangan Nominal (AC) | AC230V/400V(P), AC400V(2P, 3P, 4P) |
| Arus Nominal | 1A, 2A, 3A, 4A, 5A, 6A, 10A, 15A, 20A, 25A, 32A, 40A, 50A, 63A |
| Tegangan Isolasi Nominal (Ui) | 500V |
| Tegangan Impuls Tahan (Uimp) | 4kV |
| Jumlah Kutub | 1P, 2P, 3P, 4P |
| Jenis Kurva Trip | C-type, D-type |
| Karakteristik Penundaan | Lihat Tabel 3 |
| Indeks Kinerja | Koefisien Koreksi pada Berbagai Suhu Lingkungan | Lihat Tabel 4 |
| Jarak Isolasi Listrik | Lihat Tabel 5 |
| Jarak Lintasan Minimal | Lihat Tabel 5 |
| Kekuatan Getaran | 2,0N·m |
| Dimensi Eksternal dan Dimensi Pemasangan | Lihat Gambar 3, Gambar 4 |
| Tingkat Polusi | Kelas 2 |
| Kategori Pemasangan | Kelas I |
| Kemampuan Overload | IP20 |
| Kelas Perlindungan | IP20 |
| Komunikasi | | Tidak ada |
| Fungsi Perlindungan | | Tidak ada |
| Pemasangan | | Tidak ada |
| Lainnya | Suhu Lingkungan Kerja | -5°C hingga +40°C, suhu rata-rata selama 24 jam tidak melebihi +35°C |
| Cara Pemasangan Kabel | Menggunakan kabel dengan luas penampang maksimum 16mm² (Lihat Tabel 7), metode pemasangan menggunakan baut pengencang, torsi sebesar 2,0N·m |
| Luas Penampang Kabel (mm²) | 1, 1,5, 2,5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400 |
