Fungsi dan Penggunaan

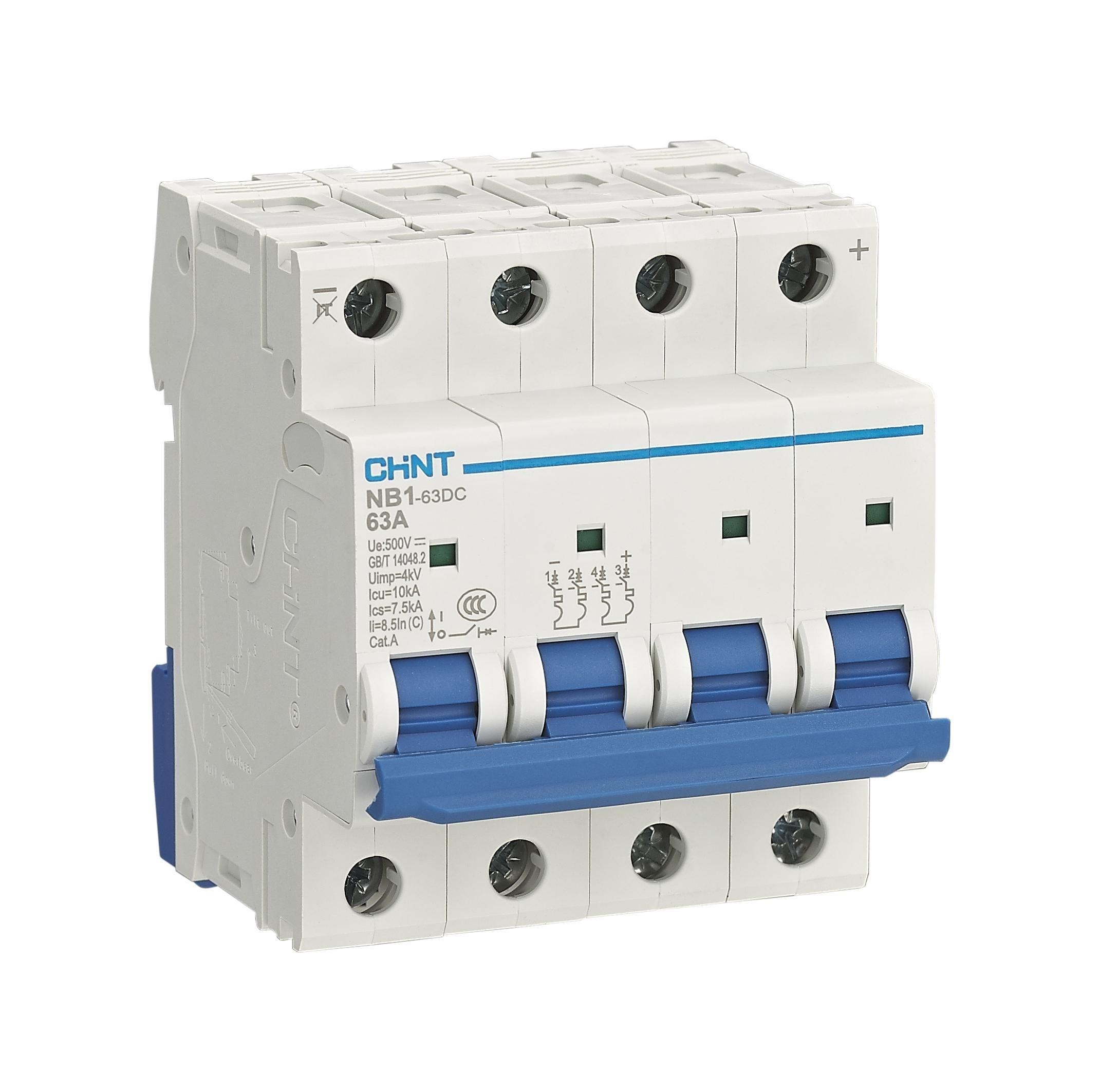

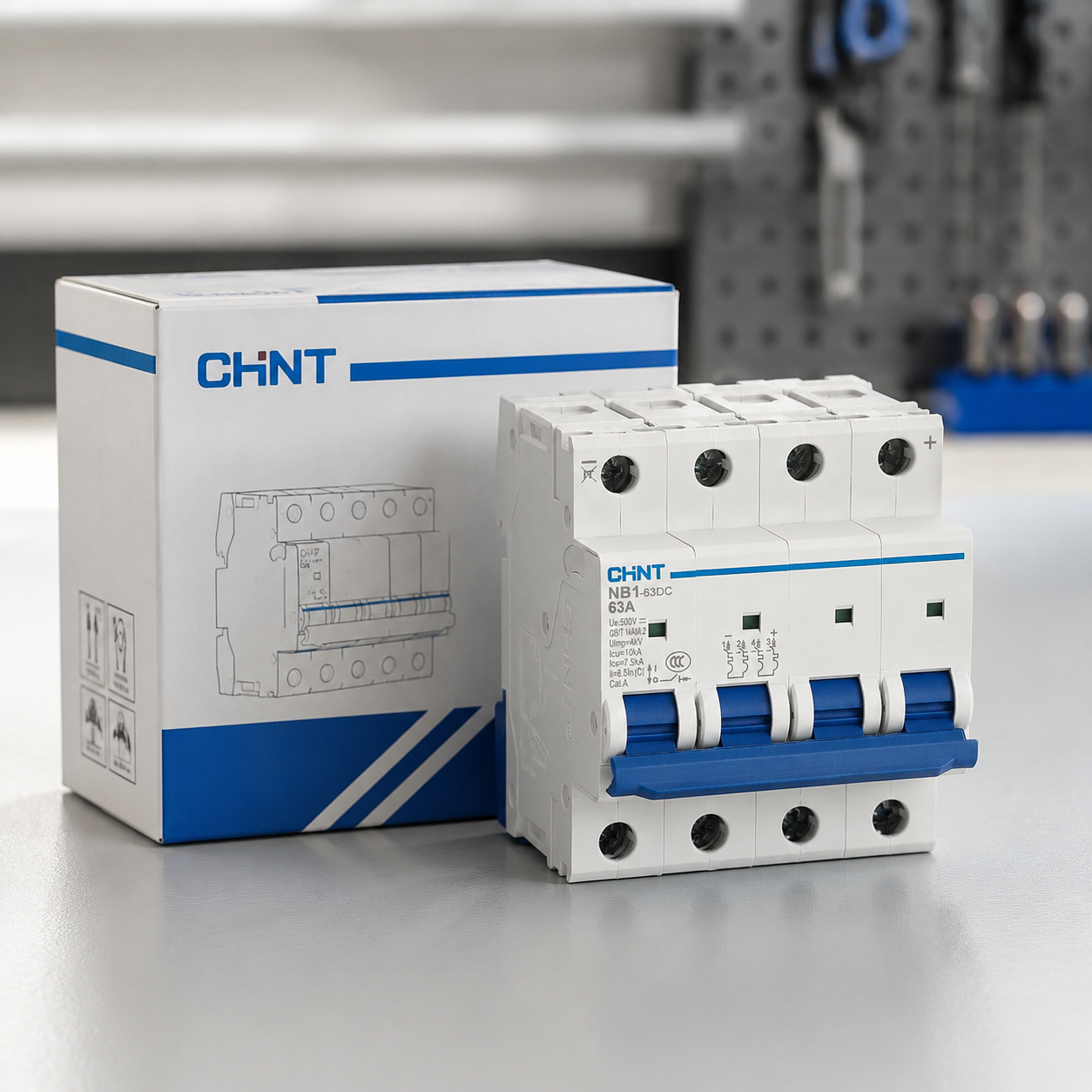

Switch DC NB1-63DC digunakan dalam sirkuit dengan tegangan searah maksimum 1000V dan arus nominal hingga 63A, untuk melindungi dari kelebihan beban dan korsleting. Dapat digunakan dalam kondisi normal sebagai saklar yang tidak sering dioperasikan. Memenuhi standar: GB/T 14048.2, IEC 60947-2, persyaratan lingkungan EU RoHS, mendapatkan sertifikasi CCC, CE, EAC, TÜV.
Spesifikasi Detail
Tabel Parameter Utama
Parameter Utama dan Kinerja Teknis Miniature Circuit Breaker
| Item Parameter | Nilai Parameter |
|---|
| Tegangan Nominal (Ue) | DC 125V/250V(1P)、DC 250V/500V(2P)、DC 500V/1000V(4P) |
| Arus Nominal (In) | 1A、2A、3A、4A、6A、10A、13A、16A、20A、25A、32A、40A、50A、63A |
| Tegangan Isolasi Nominal (Ui) | 1000V |
| Tegangan Tahan Impuls Nominal (Uimp) | 4kV |
| Jumlah Kutub | 1P、2P、4P |
| Jenis Trip Instan | C(7~10)In |
| Kemampuan Pemutusan Arus Singkat Maksimum (Icu) | 6kA(1P 250V/2P 500V/4P 1000V)；10kA(1P 125V/2P 250V/4P 500V) |
| Karakteristik Perlindungan Arus Lebih | Lihat Tabel 2, Gambar 1 |
| Umur Mekanis dan Listrik | Umur mekanis 20000 kali, umur listrik 4000 kali |
| Koefisien Koreksi Arus Berdasarkan Suhu | Lihat Tabel 3 |
| Koefisien Koreksi Arus Berdasarkan Ketinggian | Lihat Tabel 4 |
| Kabel Penghubung | Lihat Tabel 5 |
| Torsi Pengencang | 2.0N·m |
| Konsumsi Daya | Lihat Tabel 6 |
| Gambar Koneksi | Lihat Gambar 2 |

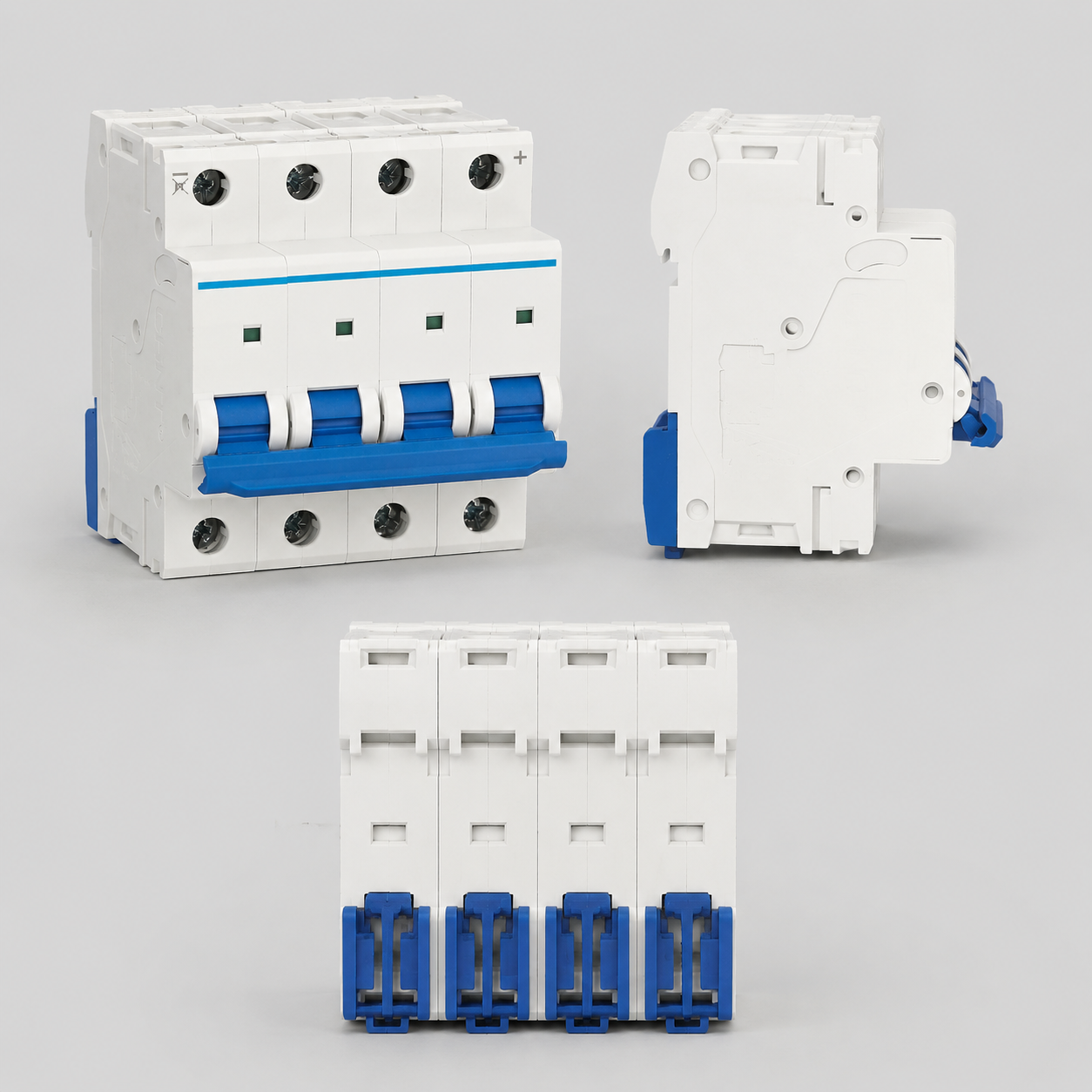

| Dimensi Instalasi | Lihat Gambar 3, Gambar 4 |
| Tingkat Pencemaran | Level 2 |
| Kelas Perlindungan | IP20 |
| Kategori Instalasi | Kategori II, III |
Tabel Karakteristik Perlindungan Arus Lebih
Karakteristik Perlindungan Arus Lebih (Tabel 2)
| No. | Arus Uji | Kondisi Awal | Waktu Batas untuk Trip atau Tidak Trip | Hasil yang Diharapkan | Keterangan |
|---|
| a | 1.05In | Dalam keadaan dingin | t ≤ 1 jam | Tidak Trip | - |
| b | 1.30In | Setelah uji sebelumnya | t < 1 jam | Trip | Arus meningkat stabil ke nilai yang ditentukan dalam 5 detik |
| c | 7In | Dalam keadaan dingin | t ≤ 0,2 detik | Tidak Trip | - |
| d | 10In | Dalam keadaan dingin | t < 0,2 detik | Trip | - |
Tabel Koreksi Arus Berdasarkan Suhu
Nilai Koreksi Arus pada Suhu Lingkungan yang Berbeda (Tabel 3)
| Arus Nominal (A) | -35℃ | -30℃ | -20℃ | -10℃ | 1℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
|---|
| 1 | 1,3 | 1,26 | 1,23 | 1,19 | 1,15 | 1,11 | 1,05 | 1 | 0,96 | 0,93 | 0,88 |
| 2 | 2,6 | 2,52 | 2,46 | 2,38 | 2,28 | 2,2 | 2,08 | 2 | 1,92 | 1,86 | 1,76 |
| 3 | 3,9 | 3,78 | 3,69 | 3,57 | 3,42 | 3,3 | 3,12 | 3 | 2,88 | 2,79 | 2,64 |
| 4 | 5,2 | 5,04 | 4,92 | 4,76 | 4,56 | 4,4 | 4,16 | 4 | 3,84 | 3,72 | 3,52 |
| 6 | 7,8 | 7,56 | 7,38 | 7,14 | 6,84 | 6,6 | 6,24 | 6 | 5,76 | 5,64 | 5,28 |
| 10 | 13,2 | 12,6 | 12,3 | 12 | 11,4 | 11 | 10,4 | 10 | 9,6 | 9,3 | 8,8 |
| 13 | 17,16 | 16,5 | 16,25 | 15,6 | 14,95 | 14,43 | 13,78 | 13 | 12,48 | 12,09 | 11,57 |
| 16 | 21,12 | 20,48 | 20,8 | 19,2 | 18,24 | 17,76 | 16,96 | 16 | 15,36 | 14,88 | 14,24 |
| 20 | 26,4 | 25,2 | 24,6 | 24 | 23 | 22,2 | 21,2 | 20 | 19,2 | 18,6 | 17,8 |
| 25 | 33 | 32 | 31,25 | 30 | 28,75 | 27,75 | 26,5 | 25 | 24 | 23,25 | 22,25 |
| 32 | 42,56 | 41,28 | 40 | 38,72 | 36,72 | 35,52 | 33,92 | 32 | 30.72 | 29.76 | 28.16 |
| 40 | 53.2 | 51.2 | 50 | 48 | 46.4 | 44.8 | 42.4 | 40 | 38.4 | 37.2 | 35.6 |
| 50 | 67 | 65 | 63 | 60.5 | 58 | 56 | 53 | 50 | 48 | 46.5 | 44 |
| 63 | 83.79 | 81.9 | 80.01 | 76.86 | 73.71 | 70.56 | 66.78 | 63 | 60.48 | 58.59 | 55.44 |
Tabel Koreksi Arus Ketinggian
Koefisien Koreksi Arus pada Berbagai Ketinggian (Tabel 4)
| Jenis Trip | Arus Terukur (A) | Koefisien Koreksi ≤2000m | Koefisien Koreksi 2000-3000m | Koefisien Koreksi ≥3000m | Contoh |
|---|
| C | 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 | 1 | 0.9 | 0.8 | Arus terukur 10A produk pada ketinggian 2500m, arus terukur adalah: 0.9×10=9A |
Tabel Spesifikasi Kabel
Spesifikasi Kabel yang Cocok untuk Koneksi (Tabel 5)
| Arus Terukur In(A) | Luas Penampang Kabel Tembaga (mm²) |
|---|
| 1-6 | 1 |
| 10, 13 | 1.5 |
| 16, 20 | 2.5 |
| 25 | 4 |
| 32 | 6 |
| 40, 50 | 10 |
| 63 | 16 |
Tabel Parameter Daya
Daya Maksimum Per Pole Pemutus Sirkuit (Tabel 6)
| Arus Terukur In(A) | Daya Maksimum Per Pole (W) |
|---|
| 1, 2, 3, 4, 6, 10 | 3 |
| 13, 16 | 3.5 |
| 20, 25 | 4.5 |
| 32 | 6 |
| 40 | 7.5 |
| 50 | 9 |
| 63 | 13 |
Kebutuhan Lingkungan dan Penjelasan Produk
Kebutuhan Lingkungan Dasar dan Penjelasan Produk
| Item | Keterangan |
|---|
| Suhu Lingkungan | -35°C hingga +60°C |
| Kelembaban Relatif Udara | ≤95% |
| Ketinggian | ≤2000m |
| Suhu Acuan Karakteristik Perlindungan Arus Lebih | 30°C |

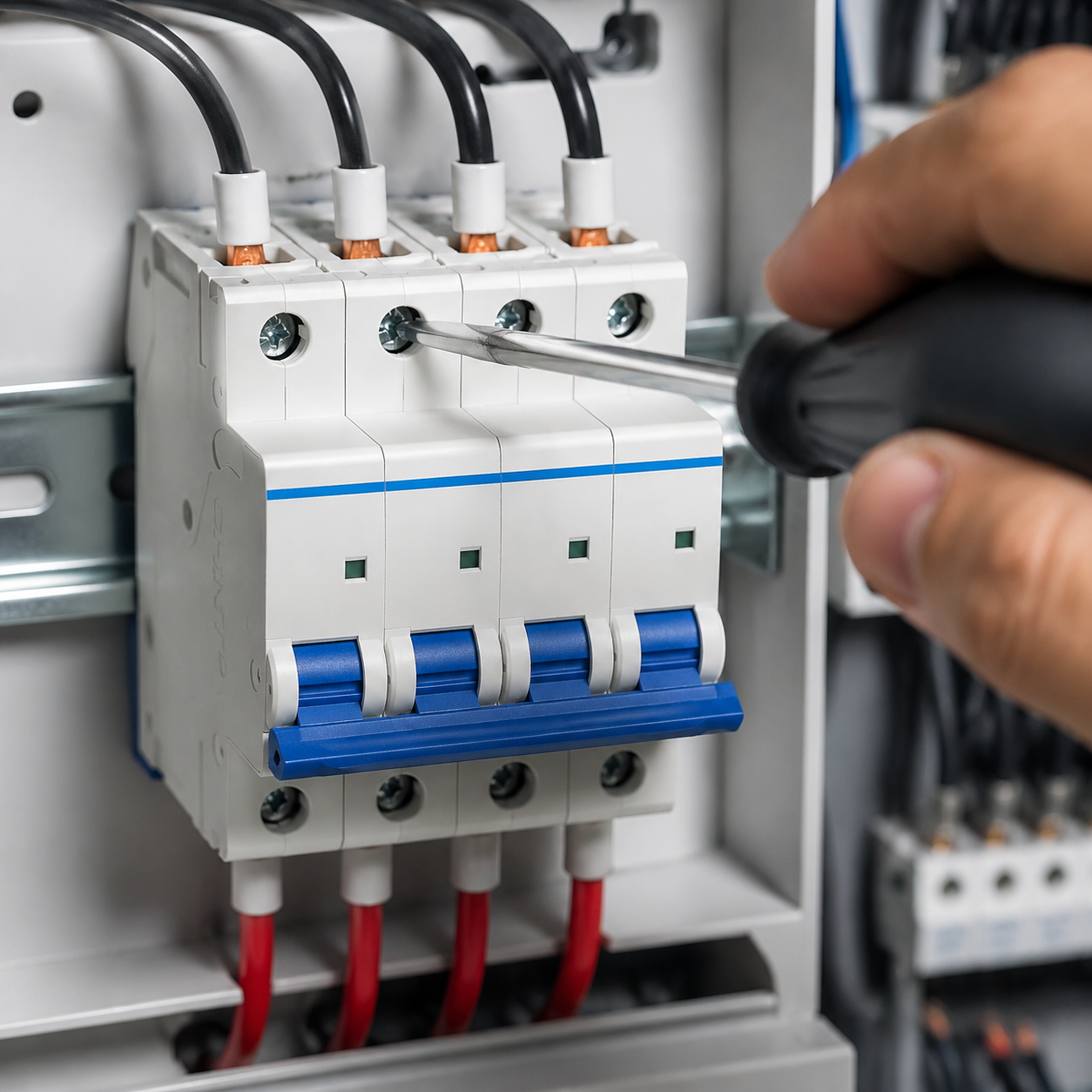

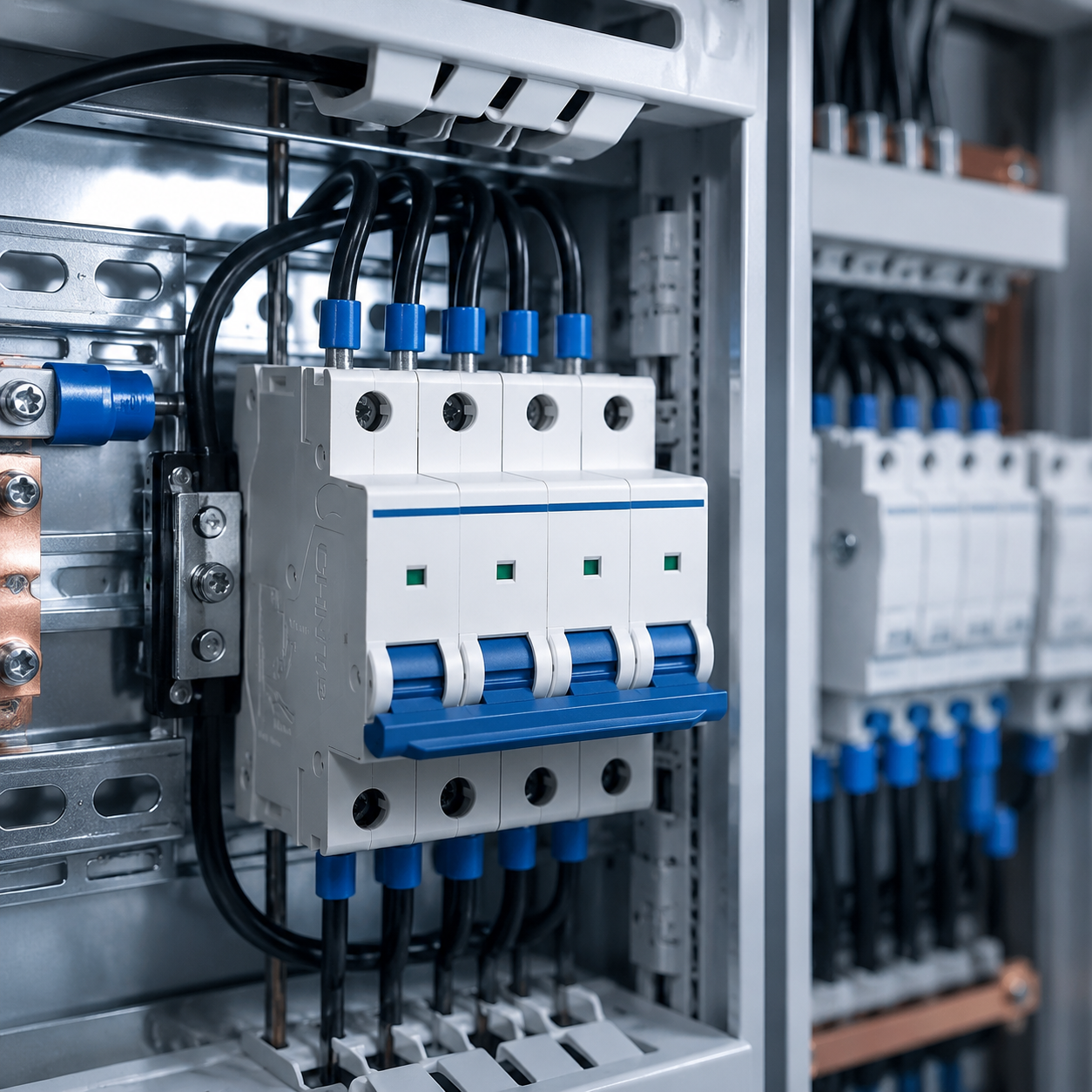

| Ketentuan Koneksi | Menyesuaikan kabel tembaga dengan luas penampang maksimal 25mm², koneksi menggunakan cara pengencangan baut, torsi pengencangan adalah 2.0N·m |
| Keterangan Diagram Koneksi 1 | + menunjukkan kutub positif pemutus sirkuit, - menunjukkan kutub negatif pemutus sirkuit |
| Keterangan Diagram Koneksi 2 | L+ menunjukkan kutub positif sumber daya, L- menunjukkan kutub negatif sumber daya |
| Keterangan Diagram Koneksi 3 | Sumber daya DC biasanya L- dihubungkan ke tanah, dalam sistem tegangan positif dan negatif, titik netral M dihubungkan ke tanah |
| Ciri Produk 1 | Kemampuan pemutusan yang baik |
| Ciri Produk 2 | Fungsi koneksi kabel dan rangkaian konduktor |
| Ciri Produk 3 | Operasi penyimpanan energi, penutupan cepat, umur panjang |
| Ciri Produk 4 | Pemasangan dan pembongkaran yang mudah |

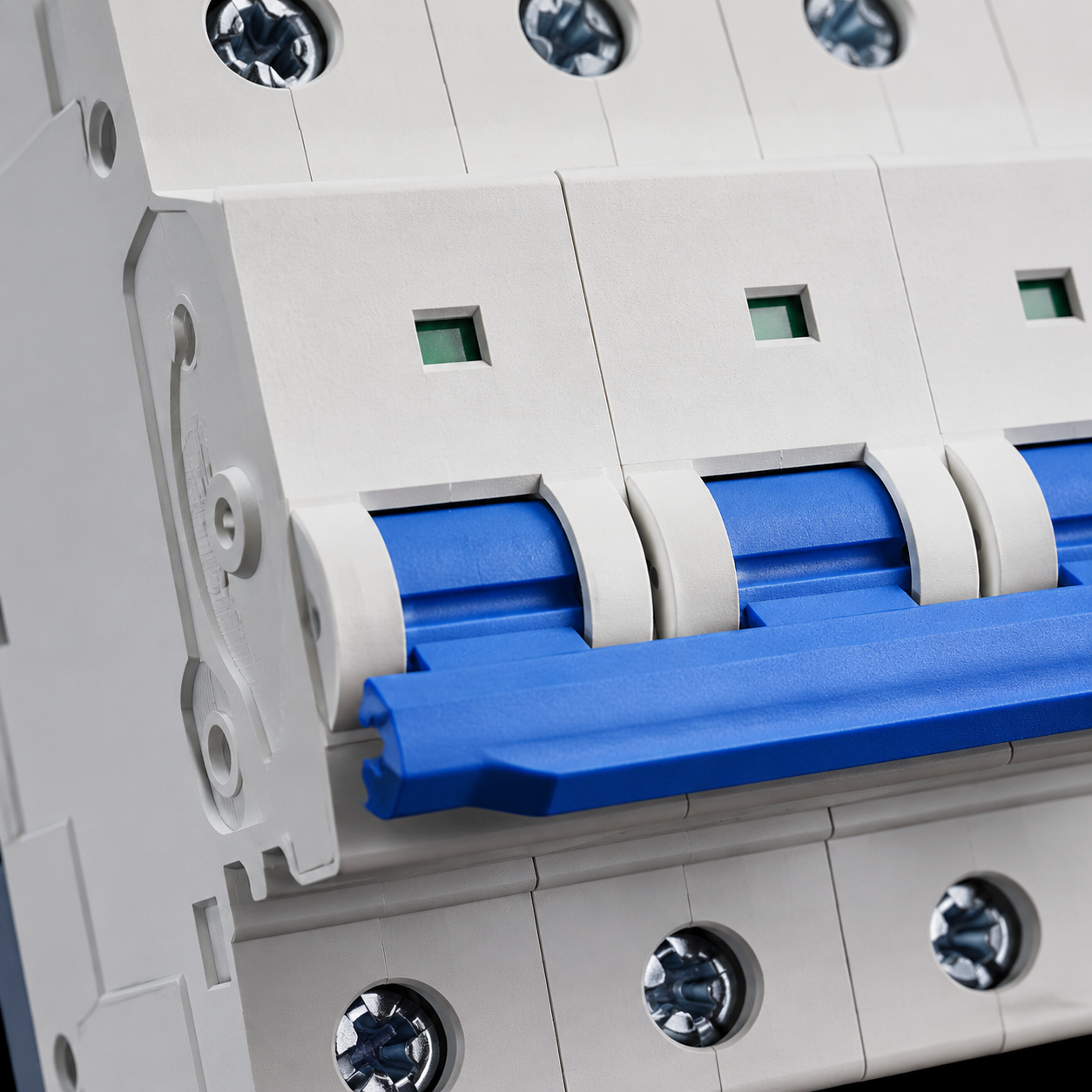

| Ciri Produk 5 | Indikator perpindahan kontak, keselamatan lebih tinggi |
| Ciri Produk 6 | Eco-friendly dan hemat energi |
| Peringatan | Jangan lepas tutup seal dari produk empat kutub untuk operasi koneksi |
