Fungsi dan Penggunaan

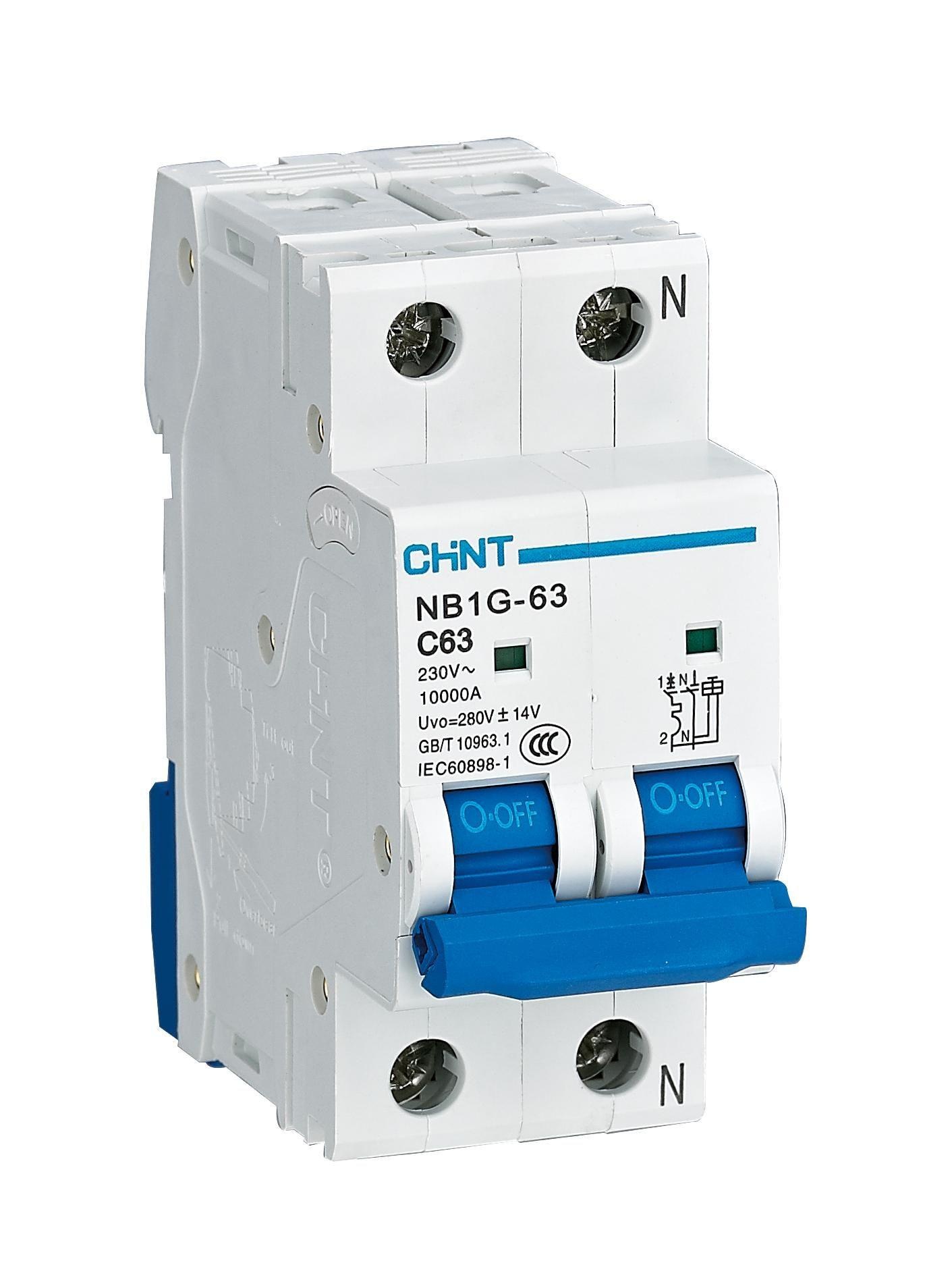

Komutator sirkuit kecil NB1G-63, digunakan untuk sirkuit berfrekuensi arus bolak-balik 50Hz, tegangan kerja nominal 230V, arus nominal hingga 63A, untuk melindungi sirkuit dari beban berlebih, korsleting, dan perlindungan tegangan berlebih. Dapat digunakan dalam kondisi normal sebagai pemutus dan penyambung sirkuit yang tidak sering dilakukan. Memenuhi standar: GB/T 10963.1, IEC 60898-1, mendapatkan sertifikasi CCC, KC.
Parameter Rinci
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Listrik | Tegangan Nominal (Ue) | AC 230V |
| Arus Nominal (In) | 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Tegangan Isolasi Nominal (Ui) | 500V |
| Tegangan Tahan Impuls Nominal (Uimp) | 4kV |
| Jumlah Kutub | 1P+N |
| Karakteristik Trip | Jenis Trip Instan | Tipe C |
| Kemampuan Pemutusan Arus Singkat Nominal (Icn) | 10000A |
| Karakteristik Perlindungan Overload | Karakteristik Perlindungan Arus Berlebih | Lihat Tabel 2, Gambar 1 |
| Karakteristik Trip Tegangan Berlebih | Lihat Tabel 3 |
| Umur Mekanis | Umur Mekanis | 20000 kali |
| Umur Listrik | Umur Listrik | 4000 kali |
| Koefisien Koreksi Suhu | Koefisien Arus pada Suhu Berbeda | Lihat Tabel 5 |
| Kabel Penghubung | Kabel Penghubung | Lihat Tabel 4 |
| Torsi Pengencang | Torsi Pengencang | 2.0N·m |
| Dimensi Eksternal dan Pemasangan | Dimensi Eksternal dan Pemasangan | Lihat Gambar 2, Gambar 3 |
| Kelas Pencemaran | Kelas Pencemaran | Kelas 2 |
| Kelas Perlindungan | Kelas Perlindungan | IP20 |
| Kategori Pemasangan | Kategori Pemasangan | Kelas II, III |
