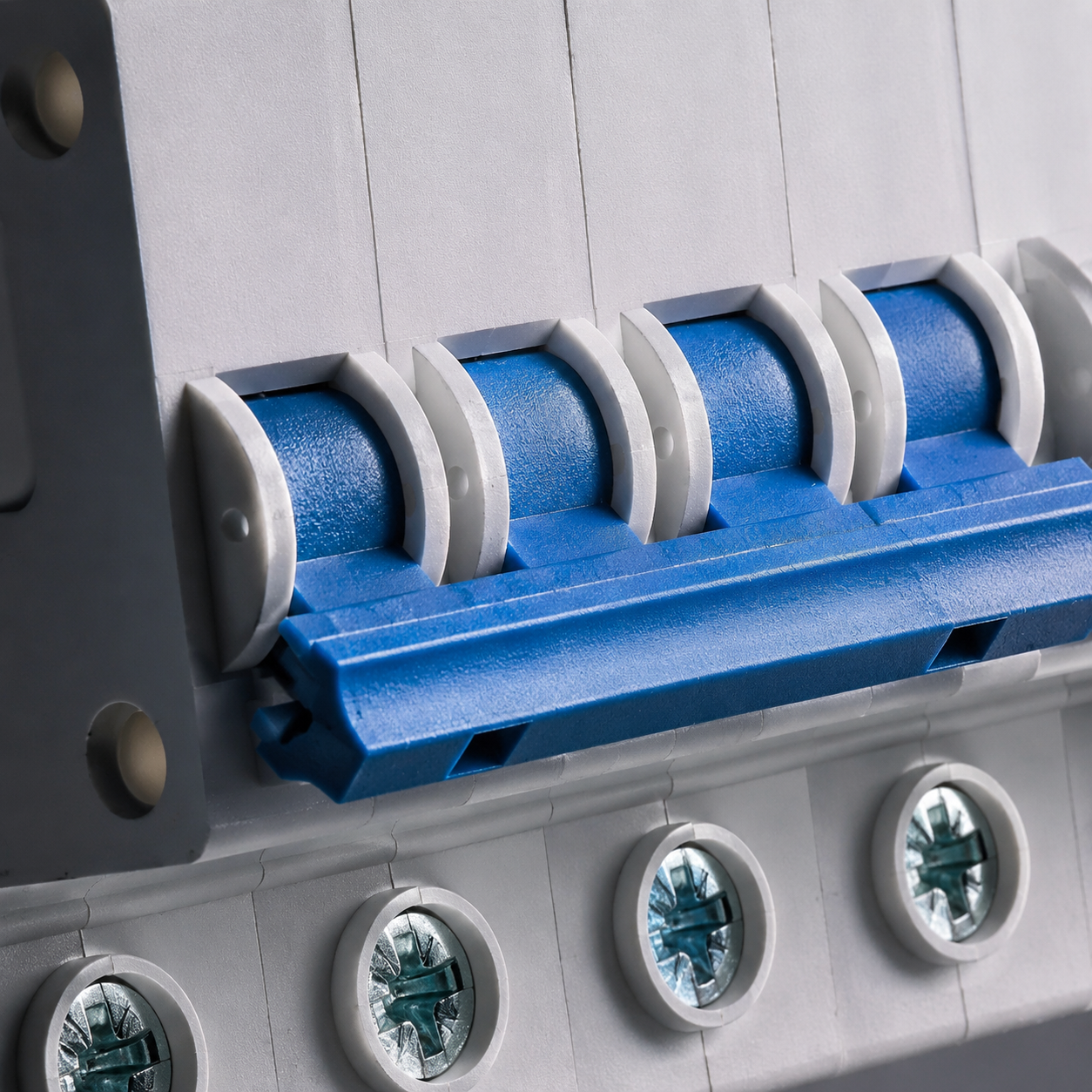

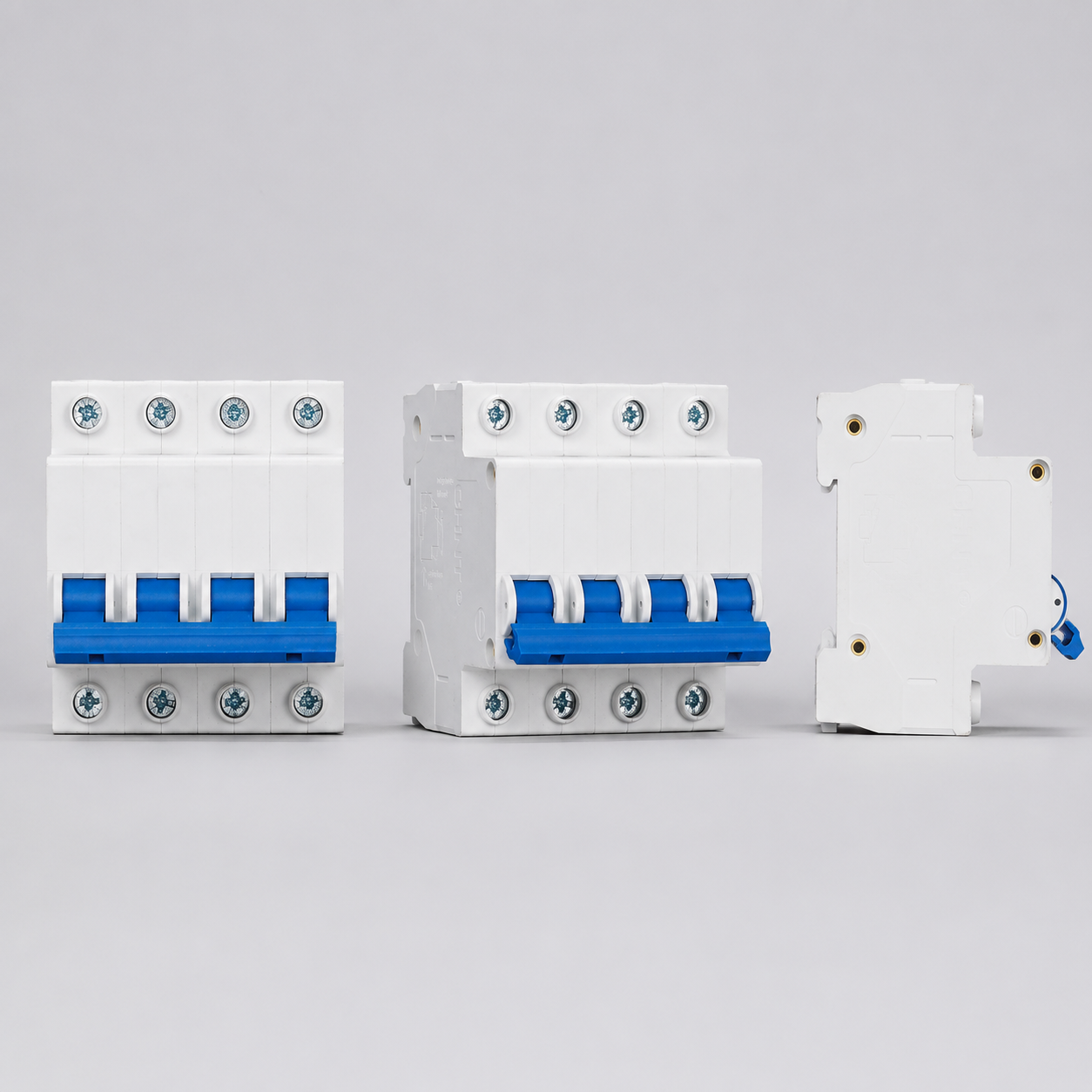

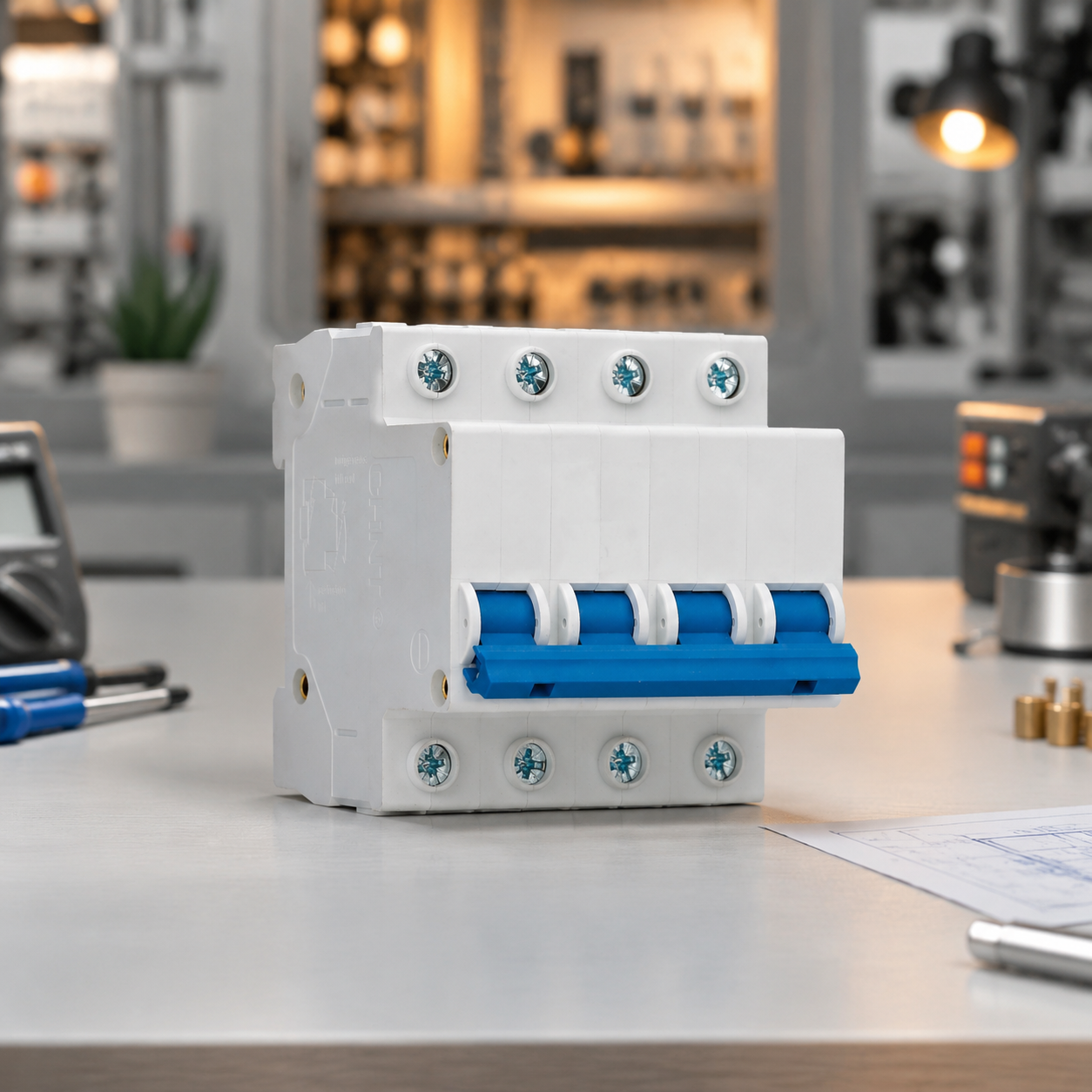

Fungsi dan Penggunaan

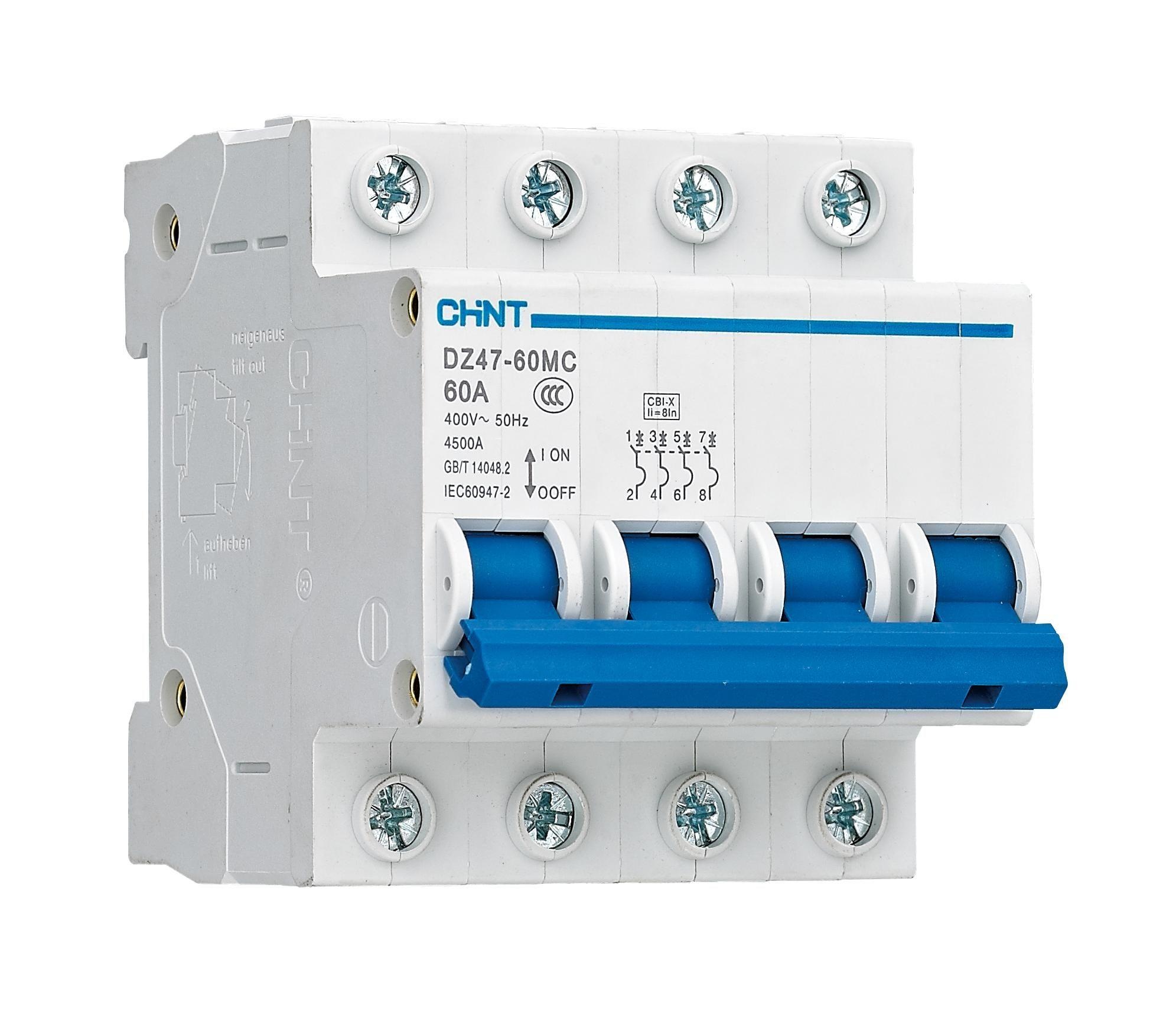

Termostat DZ47-60M digunakan untuk sirkuit distribusi listrik dengan frekuensi arus bolak-balik 50Hz, tegangan nominal hingga 400V, dan arus nominal tidak melebihi 63A; juga dapat digunakan untuk sirkuit distribusi listrik arus searah dengan tegangan satu kutub tidak melebihi 110V, dua kutub tidak melebihi 220V, dan arus searah nominal tidak melebihi 63A. Termostat berfungsi sebagai perlindungan terhadap hubung singkat dalam sirkuit distribusi dan dapat digunakan untuk menghubungkan atau memutus sirkuit secara normal secara tidak sering.
Parameter Rinci
Tabel Parameter 1
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Arus Nominal (In) | 1A, 2A, 3A, 4A, 5A, 6A, 10A, 15A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A |
| Jumlah Kutub | Arus Bolak-Balik
1P, 2P, 3P, 4P
Arus Searah
1P, 2P |
| Tegangan Isolasi Nominal (Ui) | 500V |
| Tegangan Tahan Impuls Nominal (Uimp) | 6kV |
| 4.1 Klasifikasi Utama | | |
| 4.1.1 Berdasarkan Jenis Trip Instan (Lihat Tabel 1) | Jenis Trip Instan | Rentang Arus Aksi |
| B | 3.2In<l≤4.8In |
| C | 6.4In<l≤9.6In |
| D | 9.6In<l≤14.4In |
| 4.2 Parameter Teknis | | |
| 4.2.1 Kemampuan Pemutusan Arus Singkat Maksimum (Icu) (Lihat Tabel 2, Tabel 3). | | |
| 4.2.2 Umur Mekanis dan Listrik: a. Umur Listrik: 4000 kali; b. Umur Mekanis: 10000 kali. | | |
| Arus Nominal (A) | Kutub Tegangan (V) Kemampuan Pemutusan Arus Singkat Maksimum Icu (A) Jenis Trip |
| 1~40 | 1 230 6000 B, C |
| | 2, 3, 4 400 |
| 50~63 | 1 230 4500 B, C |
| | 2, 3, 4 400 |
| 1~63 | 1 230 4500 D |
| | 2, 3, 4 400 |
Tabel Parameter 2
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Arus Nominal (In) | 1A, 2A, 3A, 4A, 5A, 6A, 10A, 15A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A |
| Jumlah Kutub | Arus Bolak-Balik: 1P, 2P, 3P, 4P
Arus Searah: 1P, 2P |
| Tegangan Isolasi Nominal (Ui) | 500V |
| Tegangan Tahan Impuls Nominal (Uimp) | 6kV |
| 4.1 Klasifikasi Utama | | |
| 4.1.1 Berdasarkan Jenis Trip Instan (Lihat Tabel 1) | Jenis Trip Instan | Rentang Arus Aksi |
| B | 3.2In<l≤4.8In |
| C | 6.4In<l≤9.6In |
| D | 9.6In<l≤14.4In |
| 4.2 Parameter Teknis | | |
| 4.2.1 Kemampuan Pemutusan Arus Singkat Maksimum (Icu) (Lihat Tabel 2, Tabel 3). | | |
| 4.2.2 Umur Mekanis dan Listrik: a. Umur Listrik: 4000 kali; b. Umur Mekanis: 10000 kali. | | |
| Arus Nominal (A) | Kutub Tegangan (V) Kemampuan Pemutusan Arus Singkat Maksimum Icu (A) Jenis Trip |
| 1~40 | 1 230 6000 B, C |
| | 2, 3, 4 400 |
| 50~63 | 1 230 4500 B, C |
| | 2, 3, 4 400 |
| 1~63 | 1 230 4500 D |
| | 2, 3, 4 400 |
Tabel Parameter 3
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Arus Nominal (A) | 1~40, 50~63, 1~63 |
| Jumlah Kutub | 1, 2 |
| Tegangan (V) | 110, 220 |
| Kemampuan Pemutusan Arus Singkat Maksimum Icu (A) | 6000, 4500 |
| Jenis Trip | B, C, D |
| Karakteristik Kinerja | Jenis Trip Instan | B, C, D |
| Kondisi Uji | 3.2In, 6.4In, 9.6In, 4.8In, 9.6In, 14.4In |
| Kondisi Awal | Keadaan Dingin |
| Waktu Batas Trip atau Tidak Trip | t ≤ 0,2s, t < 0,2s |
| Hasil yang Diharapkan | Tidak Trip, Trip |
| Catatan | - |

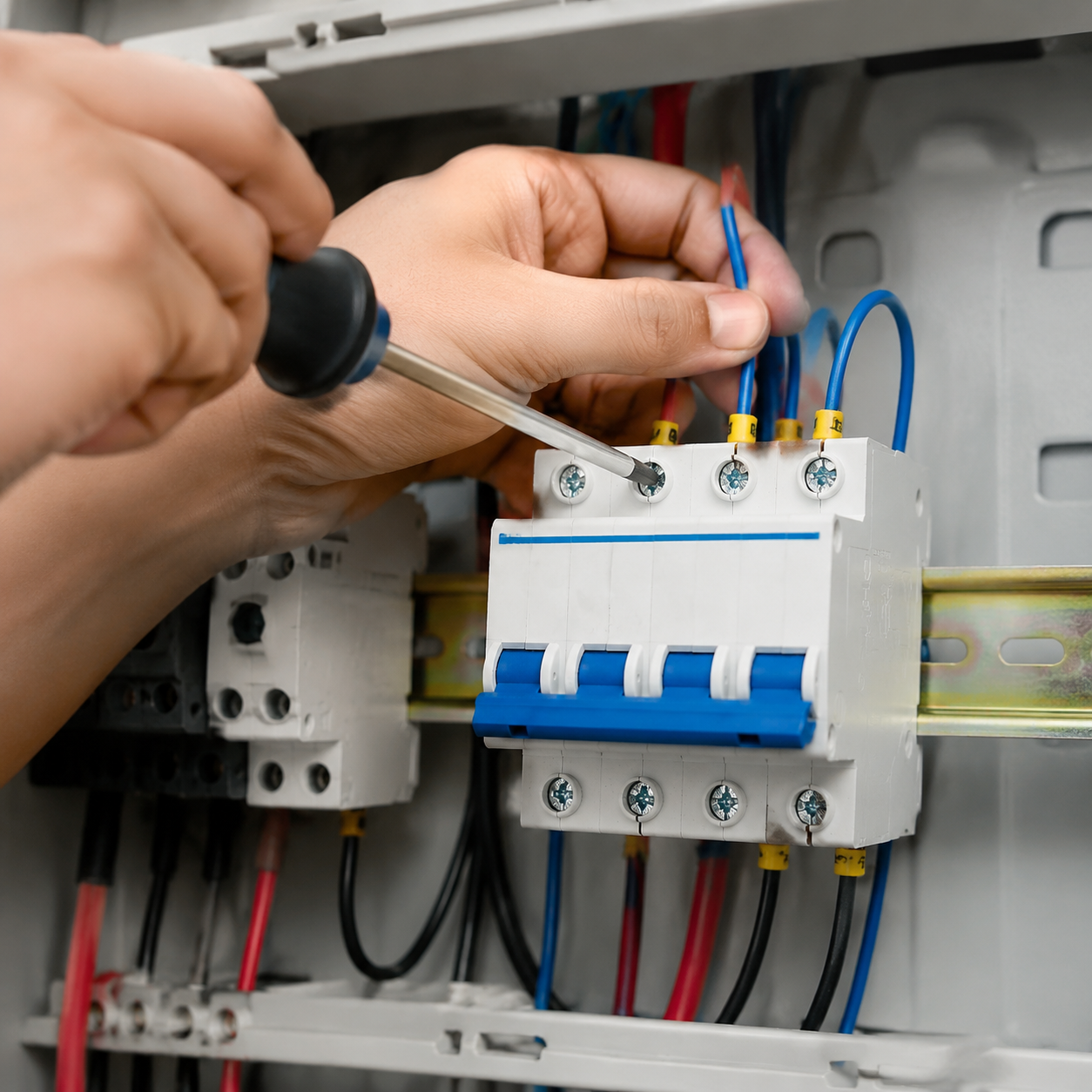

| Pemasangan | Torsi Pemutaran Terminal Kabel | 2,0N·m |
| Luas Penampang Kabel Tembaga (mm²) | 1, 1,5, 2,5, 4, 6, 10, 16 |
