Fungsi dan Penggunaan
Miniature Circuit Breaker NB8-40 terutama digunakan untuk sirkuit distribusi akhir di gedung komersial, perumahan warga, dan penggunaan industri umum dengan arus bolak-balik 50Hz, tegangan nominal hingga 230V, dan arus nominal hingga 40A, memberikan perlindungan terhadap beban berlebih dan korsleting listrik. Dalam kondisi normal, dapat digunakan untuk operasi pemutaran yang tidak sering.
Detail Parameter
| Kategori Parameter | Jenis Parameter | Nilai Parameter |
|---|

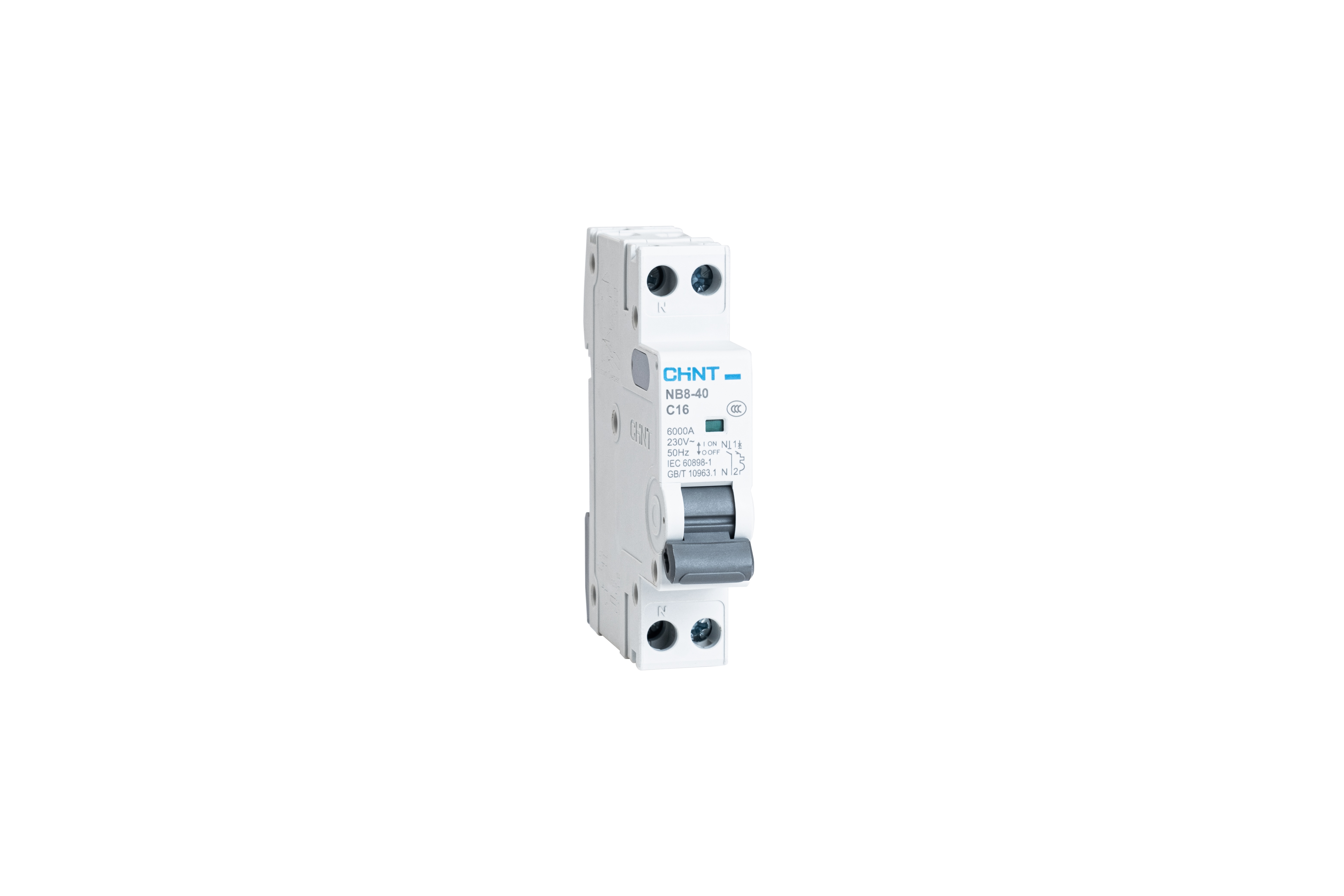

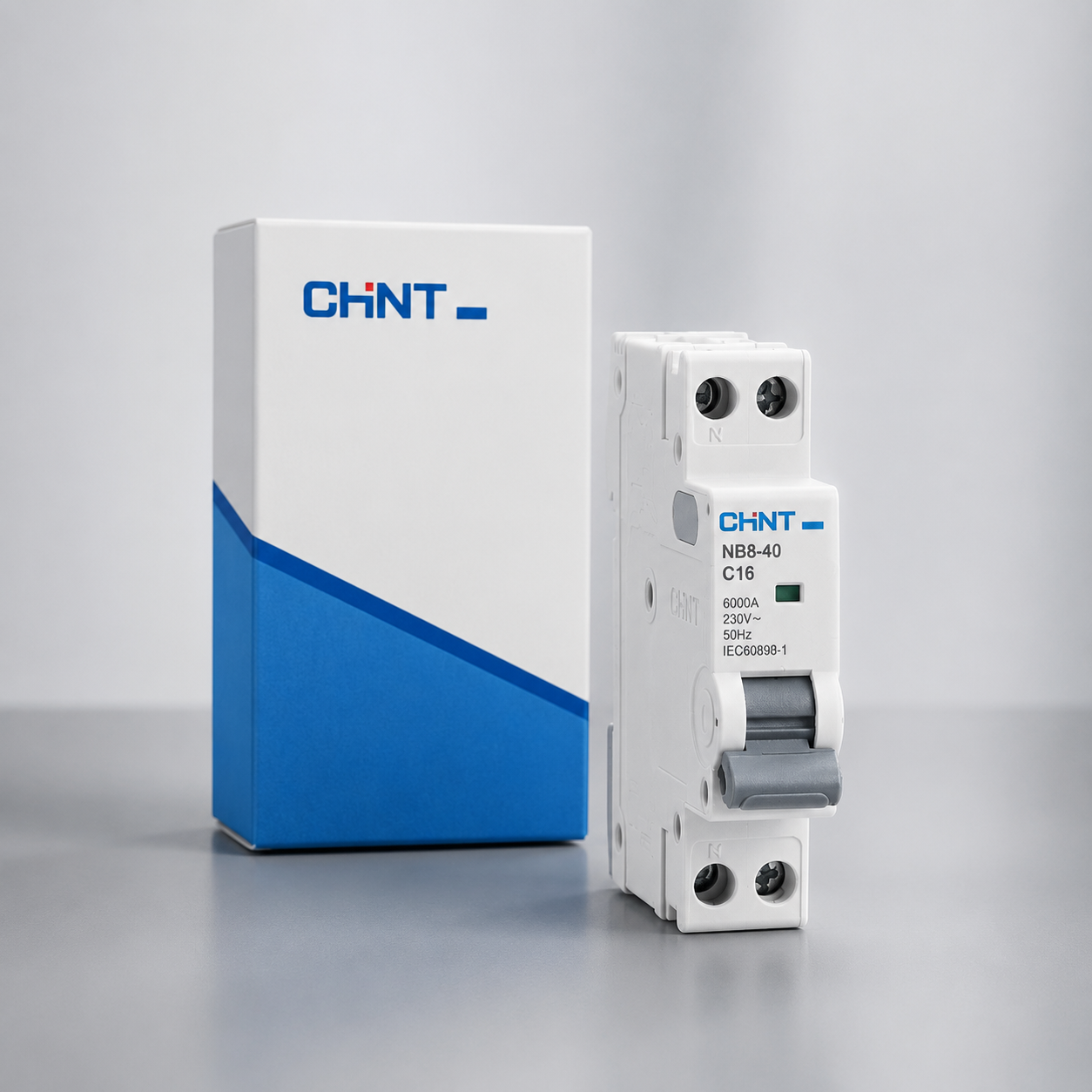

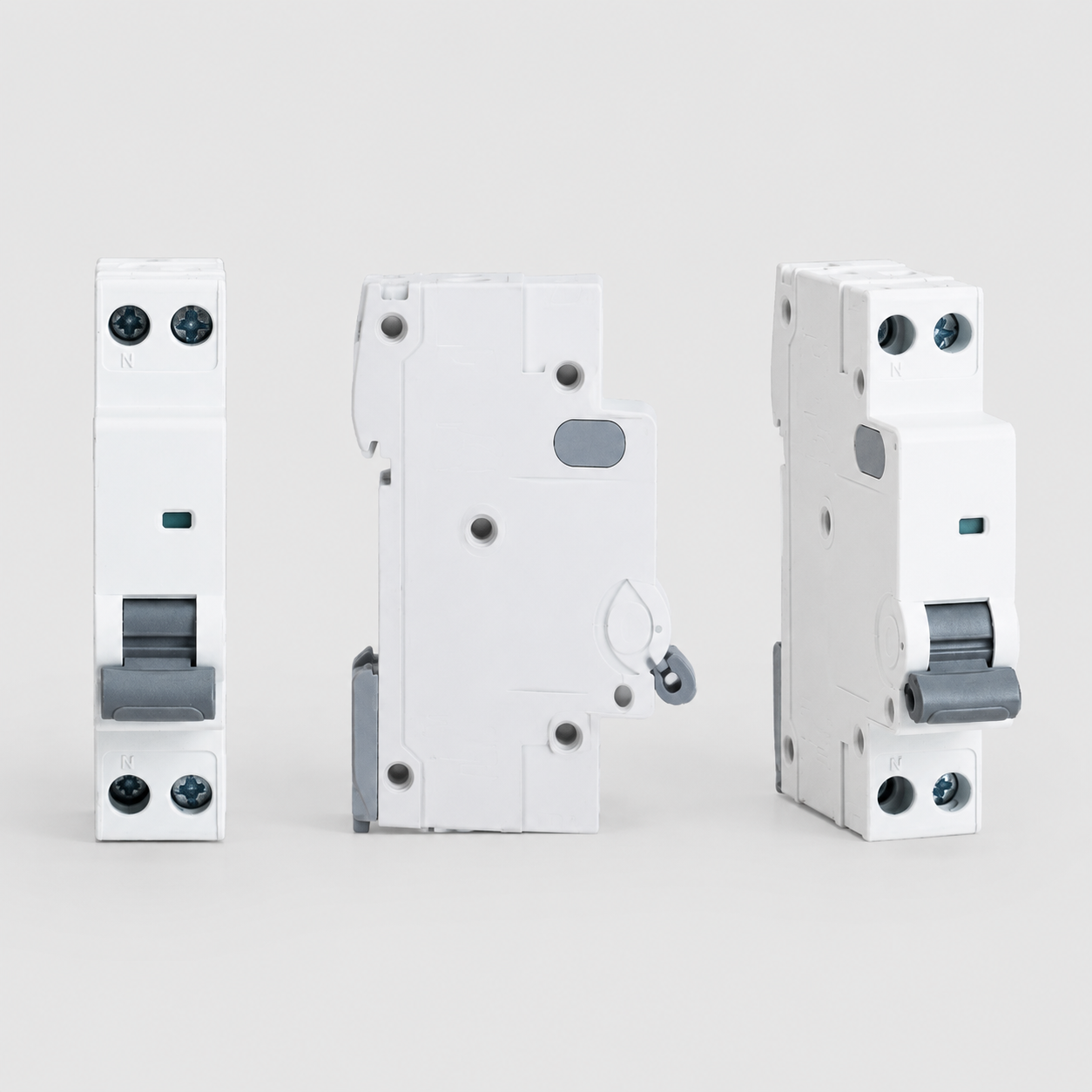

| Nama Produk | | NB8-40 |
| Arus Nominal (A) | | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40 |
| Tegangan Nominal (V) | | 230 |
| Frekuensi Nominal (Hz) | | 50 |
| Jumlah Pole (kali) | | 1P+N |
| Umur Mekanis (kali) | | 20000 |
| Umur Listrik (kali) | | 10000 |
| Kemampuan Pemutusan Arus Singkat Nominal (A) | | 6000 |
| Kemampuan Pemutusan Arus Singkat Saat Beroperasi (A) | | 6000 |
| Tegangan Isolasi Nominal (V) | | 500 |
| Tegangan Tahan Impuls Nominal (1.2/50) (kV) | | 4 |
| Tegangan Uji Dielektrik (V) | | (50Hz, 1 menit) 2000 |
| Ketahanan Kelembapan Panas (GB/T2423.4: 55°C/90~96%, 25°C/95~100%) | | 28 siklus siklus |
| Ketahanan Getaran (IEC/EN60068-2-6) | | Tidak ada getaran dan benturan yang jelas |

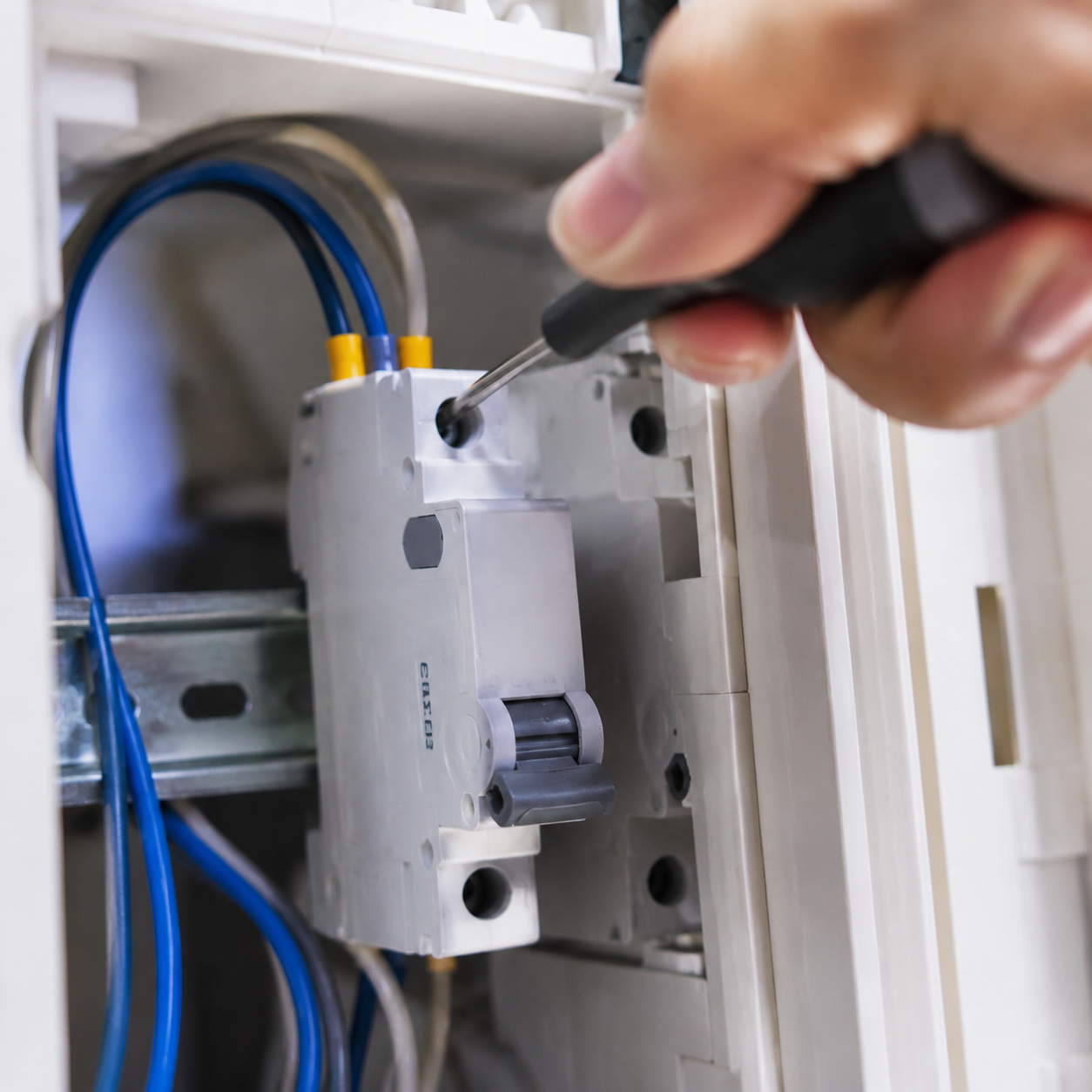

| Koneksi Terminal | Jenis Terminal Koneksi | Terminal kabel batang |
| Luas Penampang Kabel Minimum yang Dapat Dihubungkan (mm²) | 1 |
| Luas Penampang Kabel Maksimum yang Dapat Dihubungkan (mm²) | 16 |
| Torsi Koneksi Standar (N·m) | 1,2 |
| Torsi Maksimum yang Dapat Ditahan (N·m) | 2 |
| Kedalaman Masuk Kabel (mm) | 10 |
| Suhu Dasar (°C) | | 30 |
| Suhu Lingkungan Kerja (°C) | | -35~+70 |
| Suhu Lingkungan Penyimpanan (°C) | | -35~+85 |
| Ketinggian Penggunaan (m) | | 2000 |
| Jenis Trip | | Trip Termomagnetik |
| Jenis Trip Elektromagnetik | Tipe B(3In~5In) | ■ |
| Tipe C(5In~10In) | ■ |
| Tipe D(10In~16In) | |
| Kelas Ketahanan Api Casing | | V0 |
| Pemasukan Kabel | | Atas dan bawah bisa |
| Cara Pemasangan | | Rel standar TH35-7,5 |
| Tingkat Pencemaran | | 2 |
| Kelas Perlindungan | Pemasangan Langsung | IP20B |
| Pemasangan Di Dalam Panel Listrik | IP40B |
| Aksesoris yang Dapat Dipasang Bersama | | S9, V9, XF9, XF9J, OVT-1, OUVT-1 |
