Fungsi dan Penggunaan

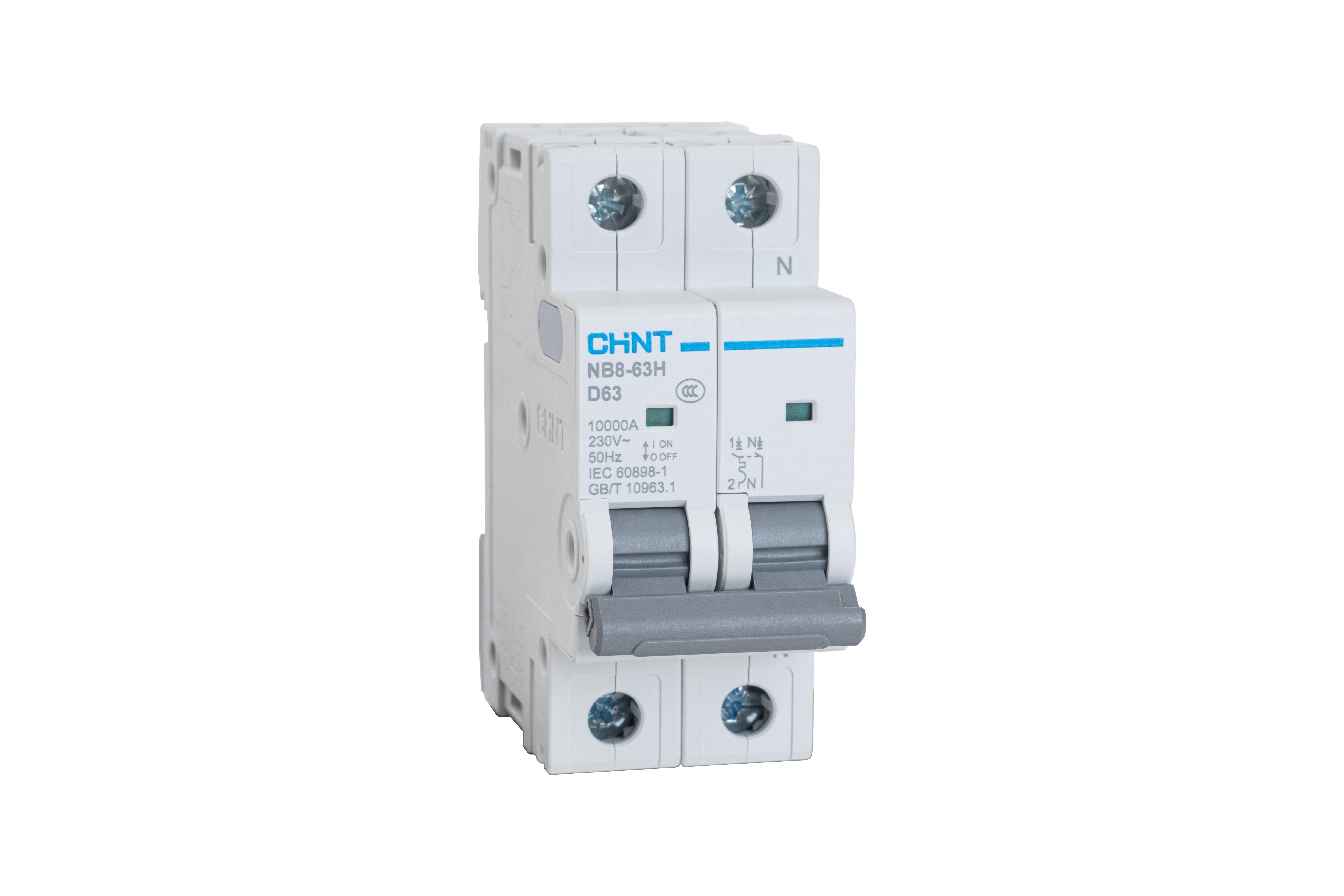

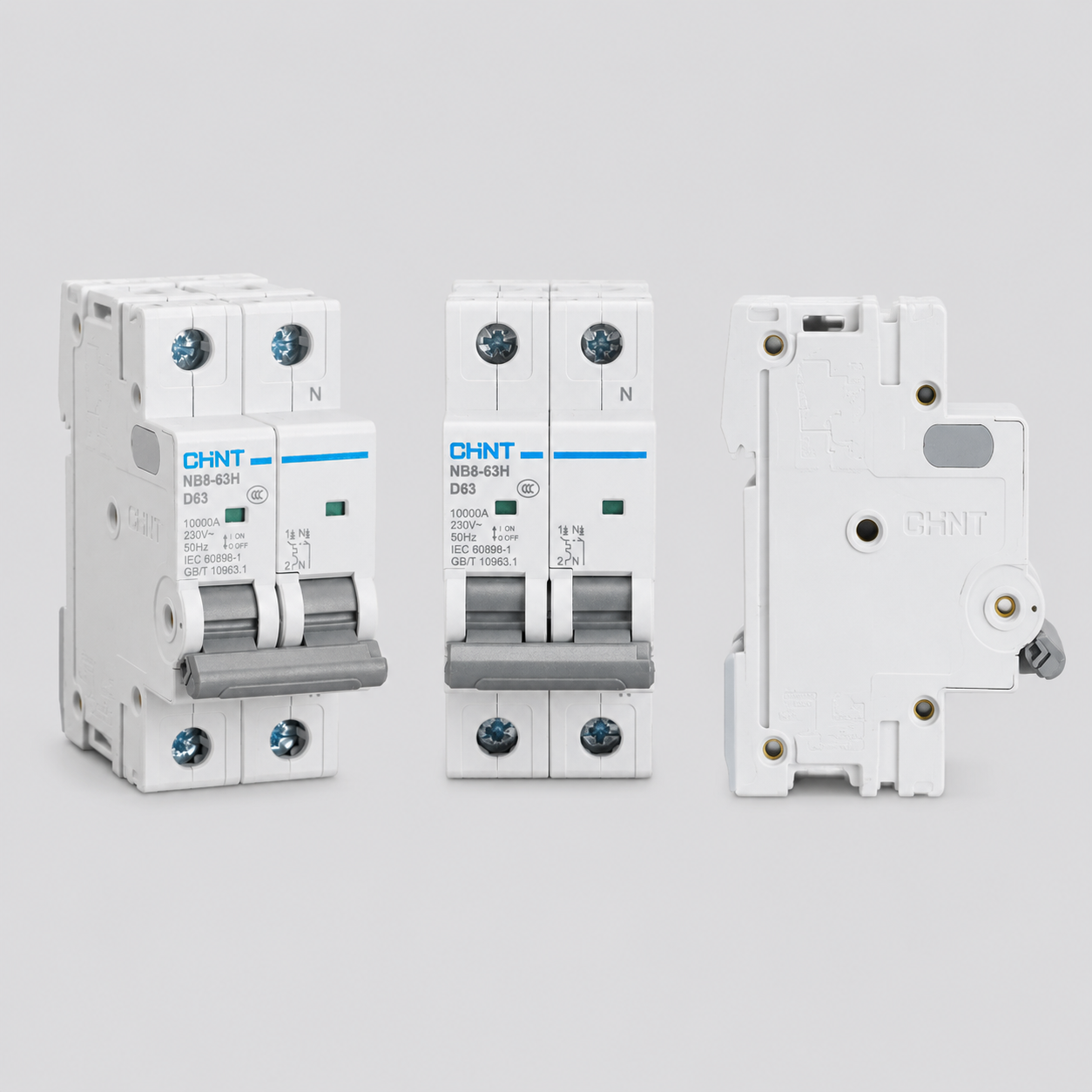

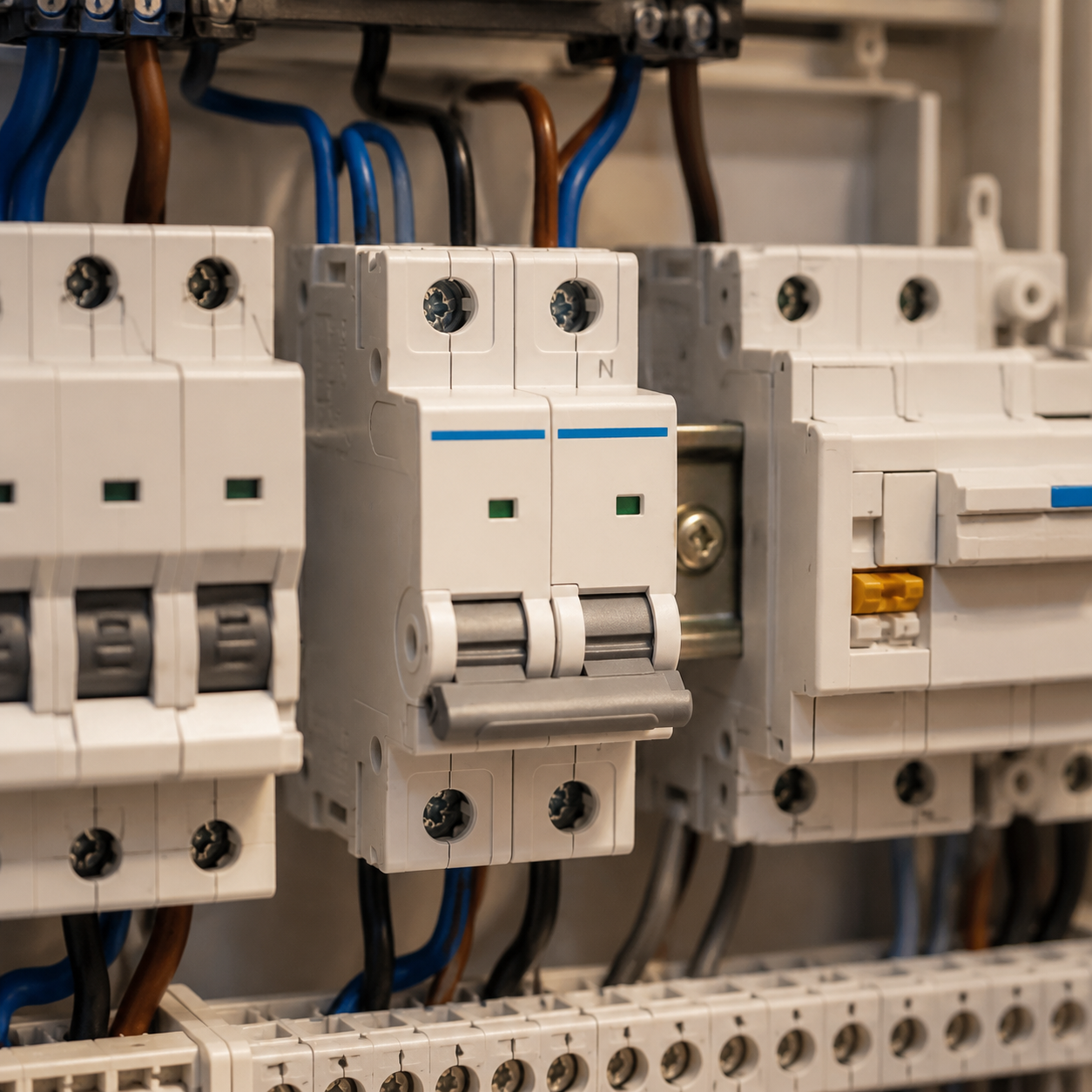

Miniature Circuit Breaker NB8-63H terutama digunakan untuk sirkuit distribusi akhir di kantor komersial, perumahan warga, dan penggunaan industri umum dengan frekuensi arus bolak-balik 50Hz, tegangan nominal hingga 63A, memberikan perlindungan terhadap beban berlebih dan hubung singkat, serta dapat digunakan untuk operasi konversi yang tidak sering dalam kondisi normal.
Parameter Rinci
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Nama Produk | | NB8-63H |
| Kuat Arus Nominal (A) | | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Tegangan Nominal (V) | | 230/400 |
| Frekuensi Nominal (Hz) | | 50 |
| Jumlah Pole | | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Umur Mekanis (kali) | | 20000 |
| Umur Listrik (kali) | | 10000 |
| Kemampuan Pemutusan Arus Singkat Nominal (A) | | 10000 |
| Kemampuan Pemutusan Arus Singkat Saat Beroperasi (A) | | 7500 |
| Tegangan Isolasi Nominal (V) | | 500 |
| Tegangan Tahan Impuls Nominal (1.2/50) (kV) | | 6 |
| Tegangan Uji Dielektrik (V) | | (50Hz, 1 menit) 2000 |
| Ketahanan Kelembapan (GB/T2423.4: 55°C/90~96%, 25°C/95~100%) | | 28 siklus lingkar |
| Ketahanan Getaran (IEC/EN60068-2-6) | | Tidak ada getaran dan dampak yang signifikan |
| Sambungan Kabel | Jenis Sambungan Kabel | Sambungan Kabel Batang |
| Luas Penampang Kabel Minimum yang Dapat Disambung (mm²) | 1 |
| Luas Penampang Kabel Maksimum yang Dapat Disambung (mm²) | 25 |

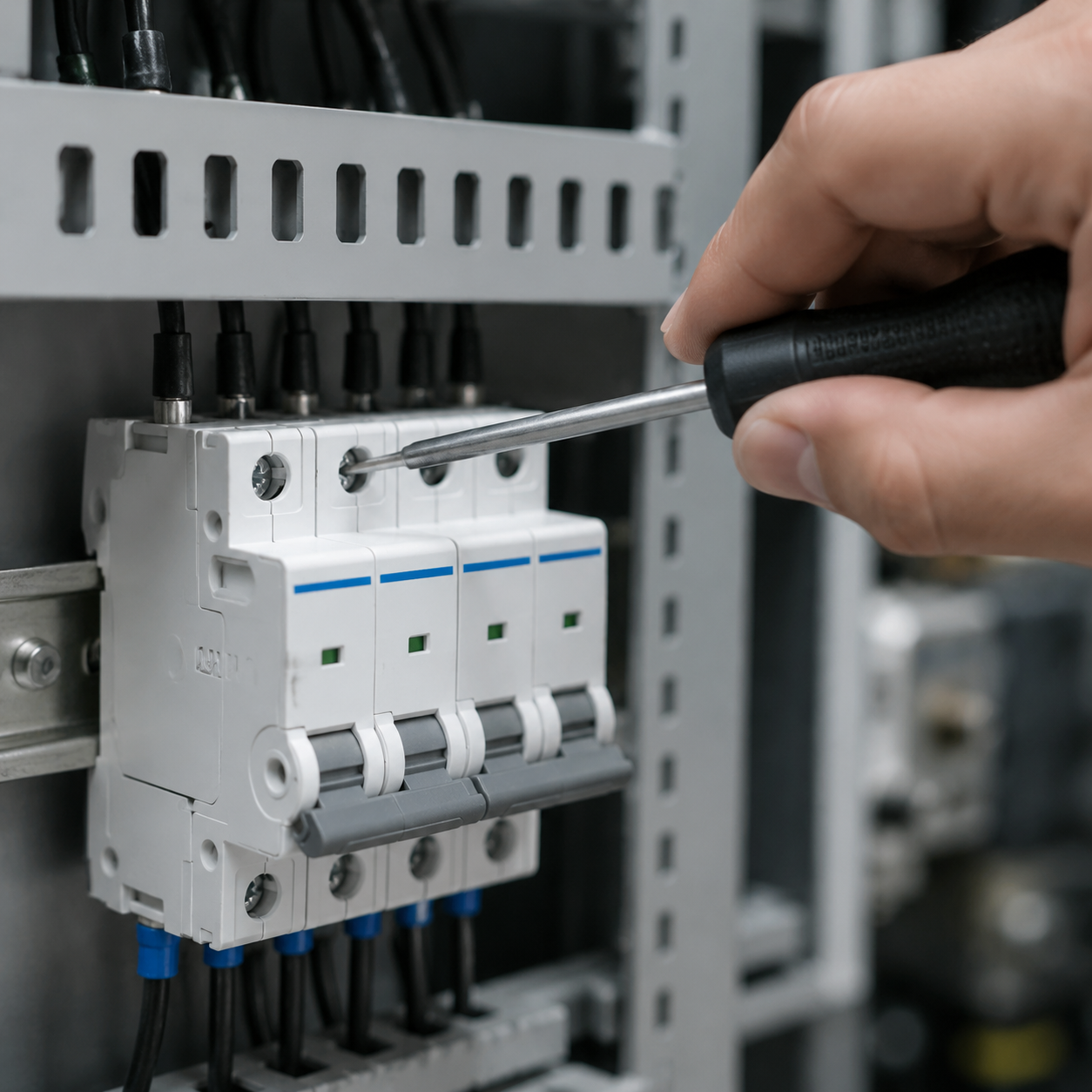

| Torsi Sambungan Standar (N·m) | 2 |
| Torsi Maksimum yang Dapat Ditahan (N·m) | 2,5 |
| Kedalaman Masuk Kabel (mm) | 13 |
| Suhu Dasar (°C) | | 30 |
| Suhu LinSuhu Kerja (°C) | | -35~+70 |
| Suhu Lingkungan Penyimpanan (°C) | | -35~+85 |
| Ketinggian Aplikasi (m) | | 2000 |
| Jenis Trip | | Trip Termomagnetik |
| Jenis Trip Elektromagnetik | Tipe B(3In~5In) | ■ |
| Tipe C(5In~10In) | ■ |
| Tipe D(10In~16In) | ■ |
| Kelas Ketahanan Api Casing | | V0 |
| Pemasokan Daya | | Atas/Bawah |
| Cara Pemasangan | | Dudukan Standar TH35-7,5 |
| Tingkat Pencemaran | | 3 |
| Kelas Perlindungan | Pemasangan Langsung | IP20B |
| Pemasangan di Kotak Distribusi | IP40B |
| Aksesoris yang Dapat Dipasang Bersama | | S9, V9, XF9, XF9J, OVT-1, OUVT-1 |
