Fungsi dan Penggunaan
Kasus pemutus sirkuit tunggal NB8-63M terutama digunakan di garis distribusi akhir untuk penggunaan komersial kantor, perumahan warga sipil, dan industri umum dengan arus AC 63A, memberikan perlindungan dari kejadian pendek sirkuit, dan juga dapat digunakan untuk operasi pengubahan yang tidak sering dalam kondisi normal.
Parameter Lengkap
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|

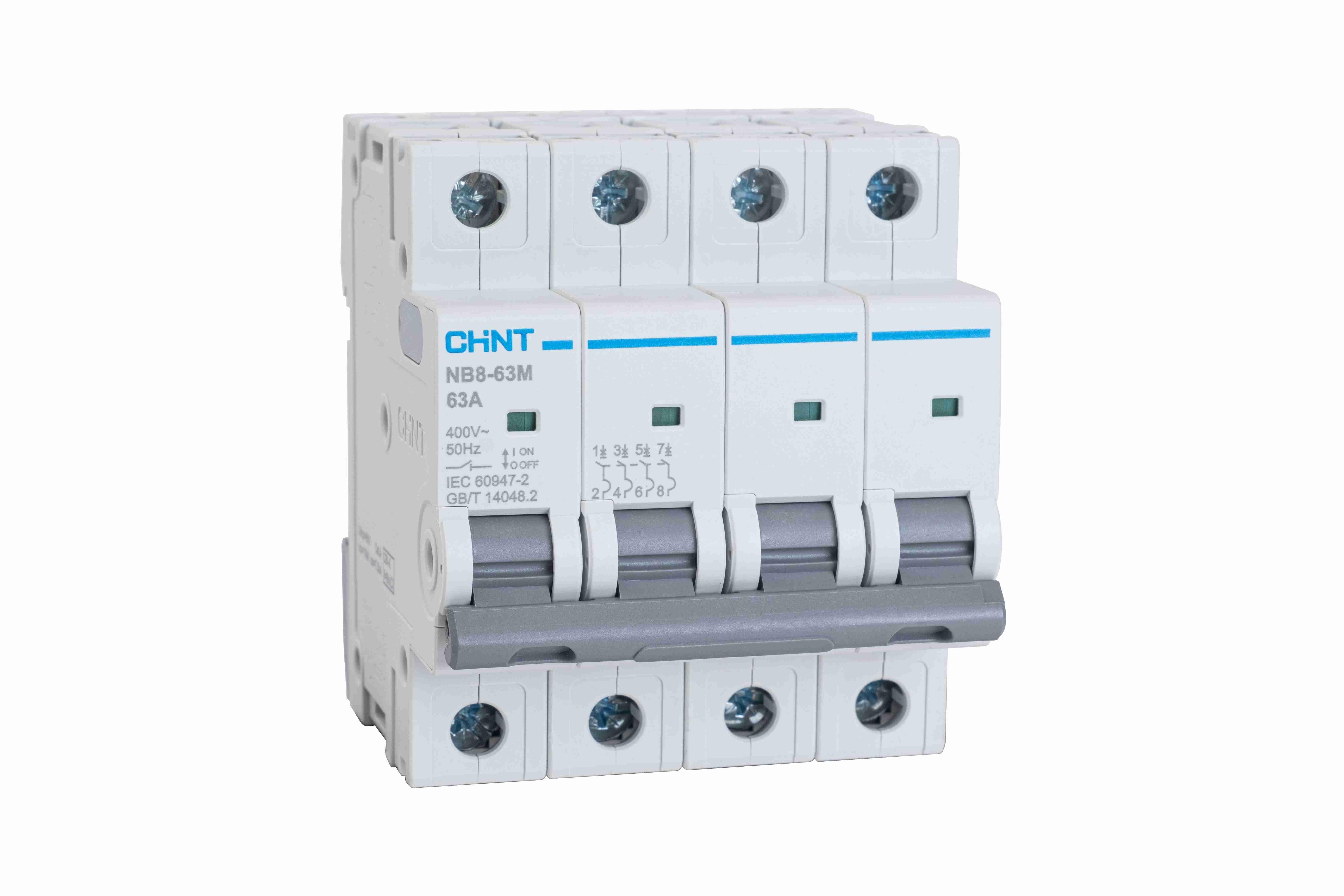

| Nama Produk | | NB8-63M |
| Kapasitas Arus Terpakai (A) | | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Tegangan Terpakai (V) | | 230/400 |
| Frekuensi Terpakai (Hz) | | 50 |

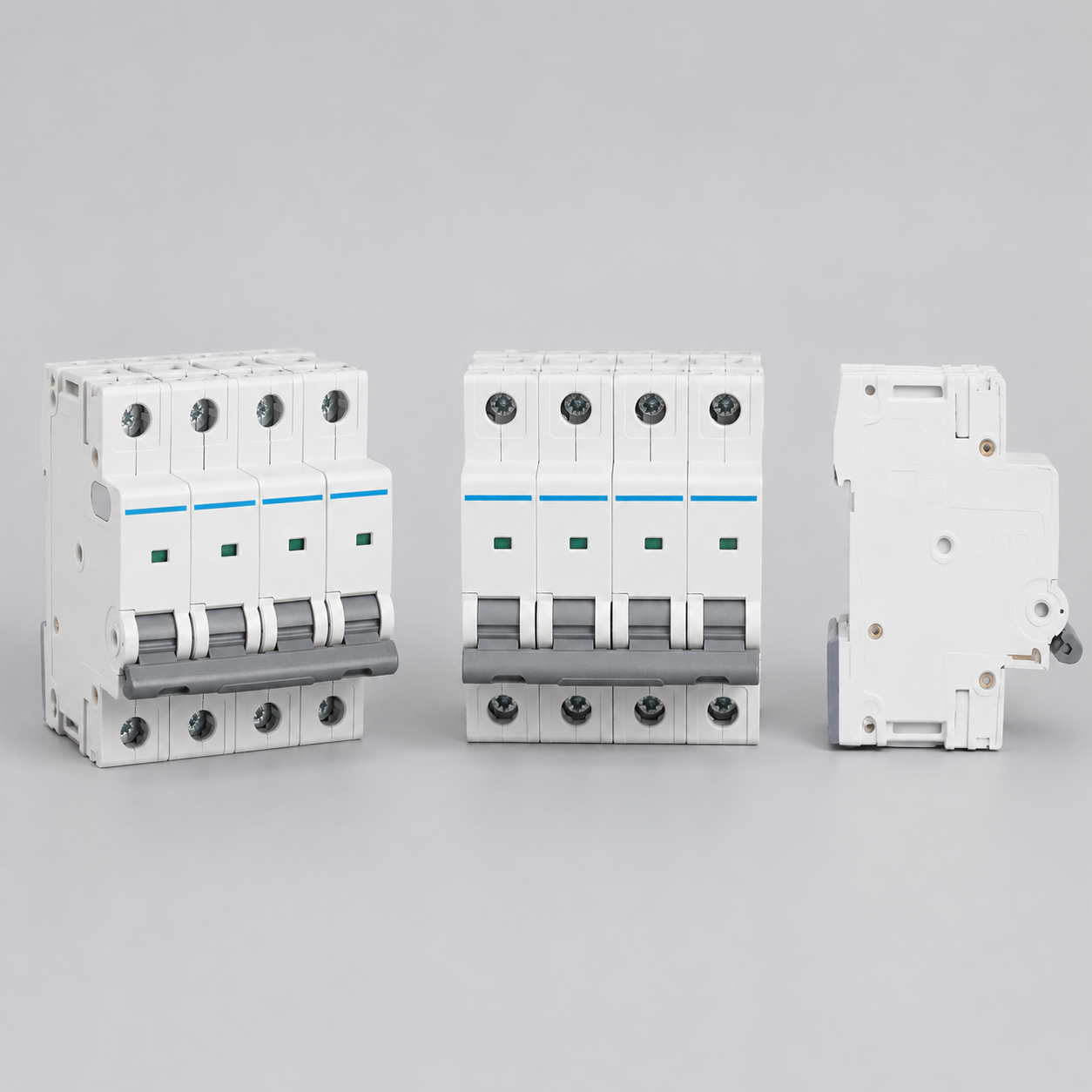

| Jumlah Kutub | | 1P, 2P, 3P, 4P |
| Umur Mekanik (kali) | | 20000 |
| Umur Listrik (kali) | | 10000 |
| Kemampuan Memutus Arus Singkat Terpakai (A) | | 10000 |
| Kemampuan Memutus Arus Singkat Beroperasi (A) | | 7500 |
| Tegangan Isolasi Terpakai (V) | | 500 |
| Tegangan Tahan Impuls Terpakai (1.2/50) (kV) | | 6 |
| Tegangan Uji Dielektrik (V) | | (50Hz, 1 menit) 2000 |
| Ketahanan Kelembapan (GB/T2423.4: 55°C/90~96%, 25°C/95~100%) | | 28 siklus lingkaran |
| Ketahanan Getaran (IEC/EN60068-2-6) | | Tidak ada getaran dan benturan yang jelas |
| Klem Kabel | Jenis Klem Kabel | Klem Kabel Berbentuk Batang |
| Luas Penampang Kabel Minimum yang Dapat Dihubungkan (mm²) | 1 |
| Luas Penampang Kabel Maksimum yang Dapat Dihubungkan (mm²) | 25 |
| Torsi Koneksi Standar (N·m) | 2 |
| Torsi Maksimum yang Dapat Ditahan (N·m) | 2,5 |
| Dalamberat Kabel (mm) | 13 |
| Suhu Dasar (°C) | 30 |
| Suhu Lingkungan Kerja (°C) | -35~+70 |
| Suhu Lingkungan Penyimpanan (°C) | -35~+85 |
| Ketinggian Penggunaan (m) | 2000 |
| Jenis Trip | Trip Magnetik |
| Jenis Trip Elektromagnetik | Tipe C(6.4ln~9.6ln) | ■ |
| Tipe D(9.6ln~14.4ln) | ■ |
| Kelas Ketahanan Api Casing | | V0 |
| Jalan Masuk Kabel | | Bisa atas atau bawah |

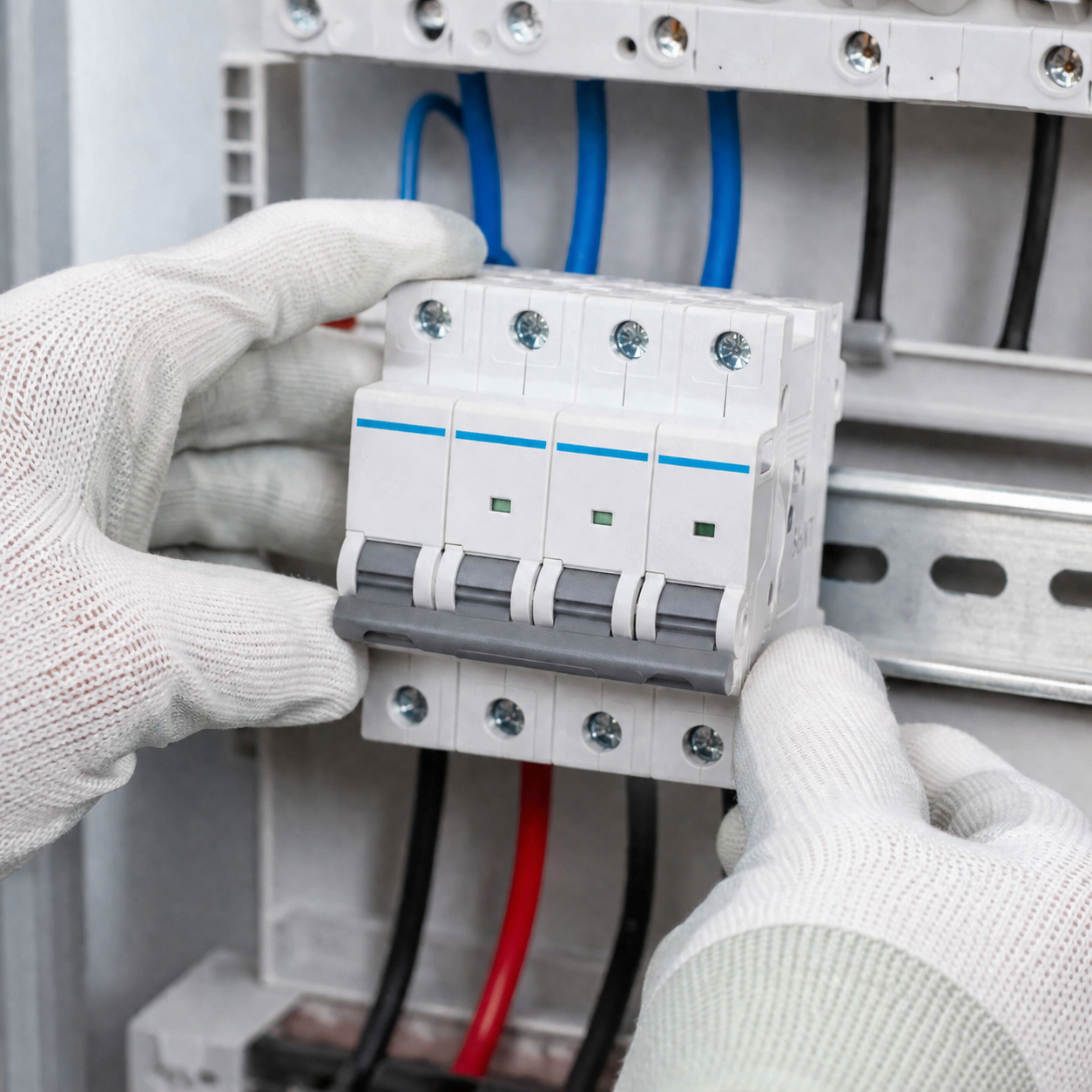

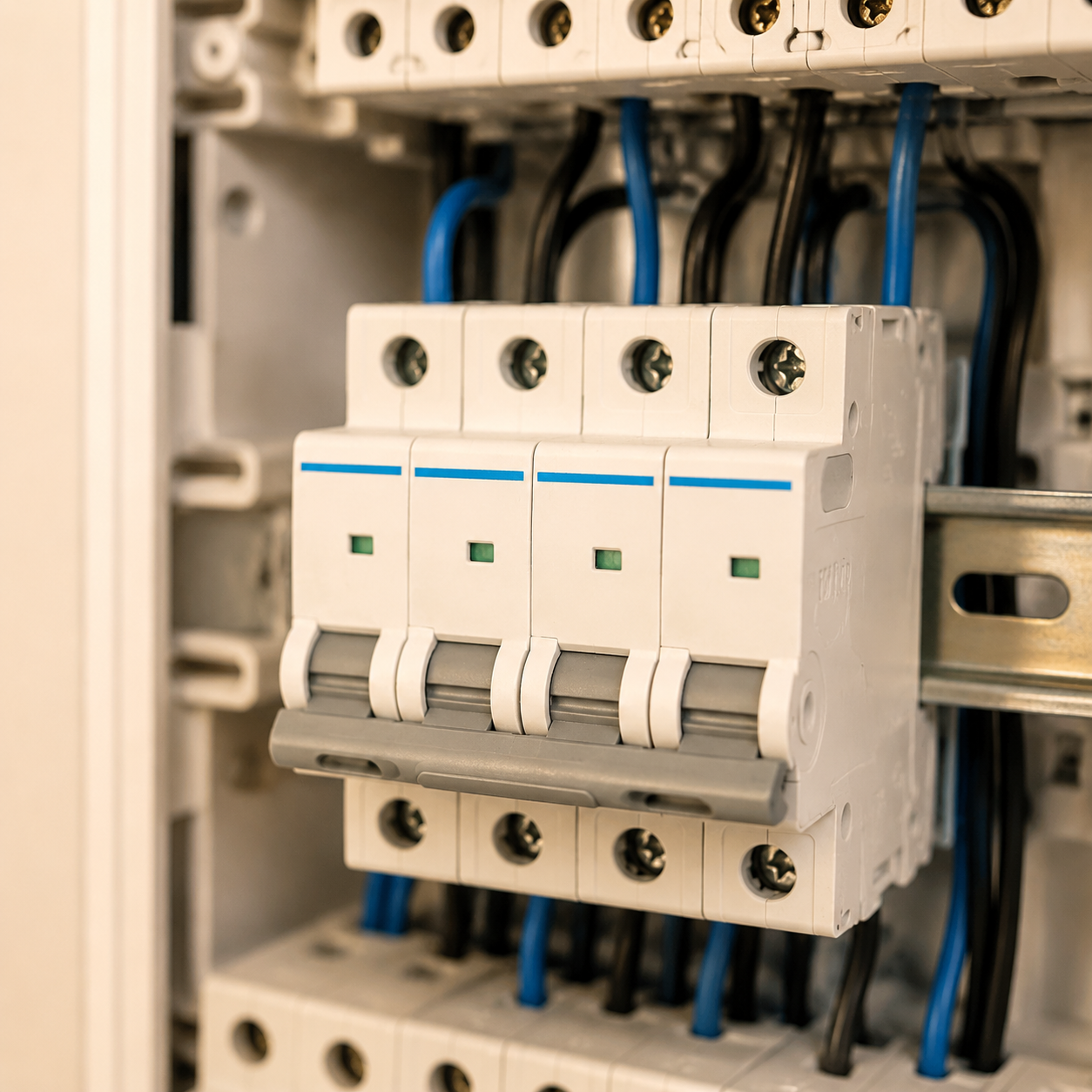

| Cara Pemasangan | | Kereta Rel Standar TH35-7,5 |
| Tingkat Polusi | | 3 |
| Kelas Perlindungan | Pemasangan Langsung | IP20B |
| Pemasangan Di Dalam Panel Listrik | IP40B |
| Aksesoris yang Dapat Dipasang Bersama | | S9, V9, XF9, XF9J, OVT-1, OUVT-1 |
| | |
