Fungsi dan Penggunaan
Operasi di Luar Kotak, Aman Tanpa Khawatir
Deskripsi Lengkap
Parameter:
Arus Kerja Terukur: 6-63A
Kemampuan Pemutusan Terukur: 10kA
Tegangan Isolasi Terukur: 500V
Suhu Lingkungan Penggunaan: -35°C~+70°C
Keunggulan/Fungsi Inti:
01 Kinerja Unggul
Lebih Kuat dalam Memutus, Tegangan Lebih Tinggi, Aman dan Handal, Listrik Stabil
02 Fleksibel dan Mudah Digunakan

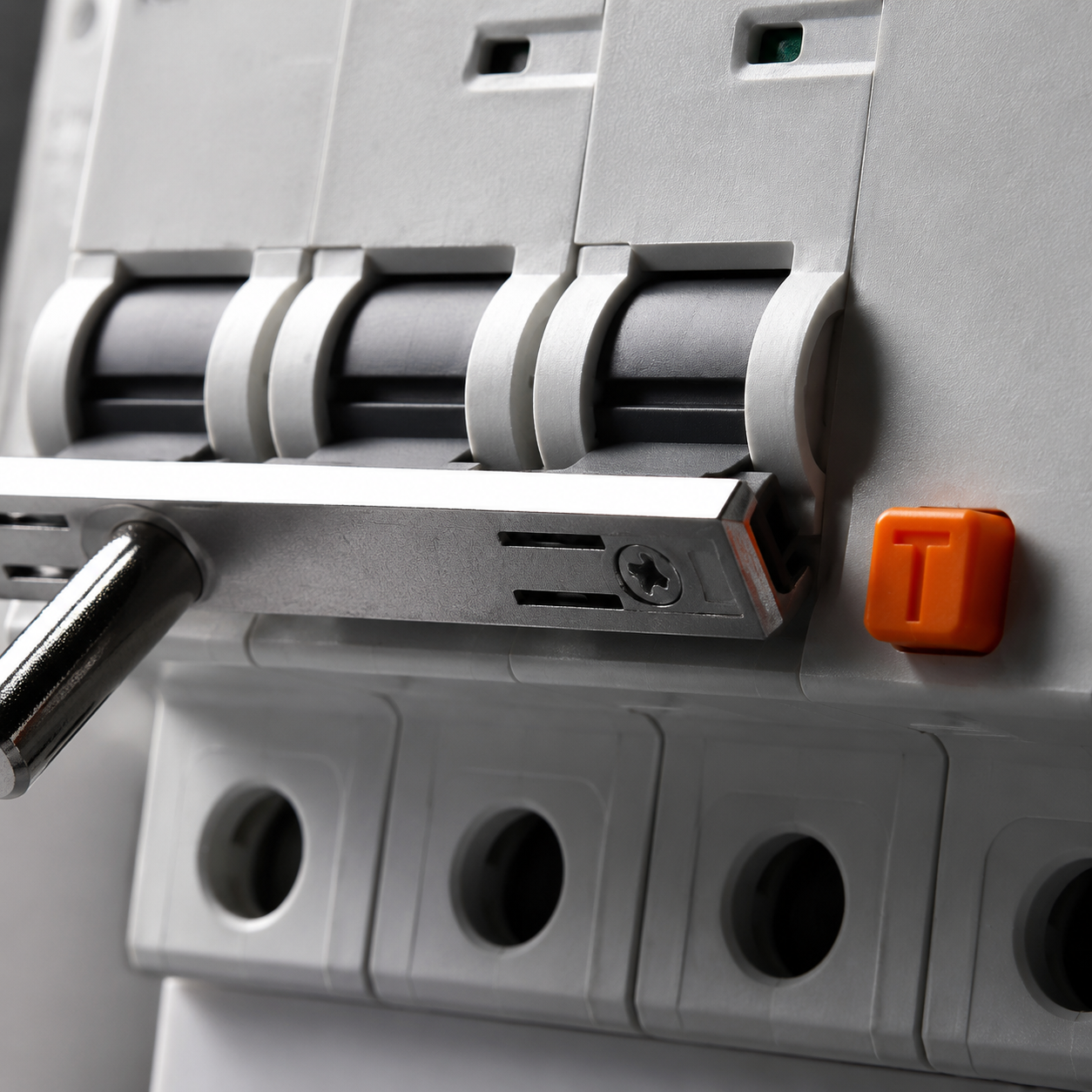

Desain Inovatif Tuas Ledak, Membuat Operasi Aman di Luar Kotak
Struktur Internal Komponen Diperbaiki, Mekanisme Penutup Cepat Menambah Keamanan
Parameter Lengkap
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|

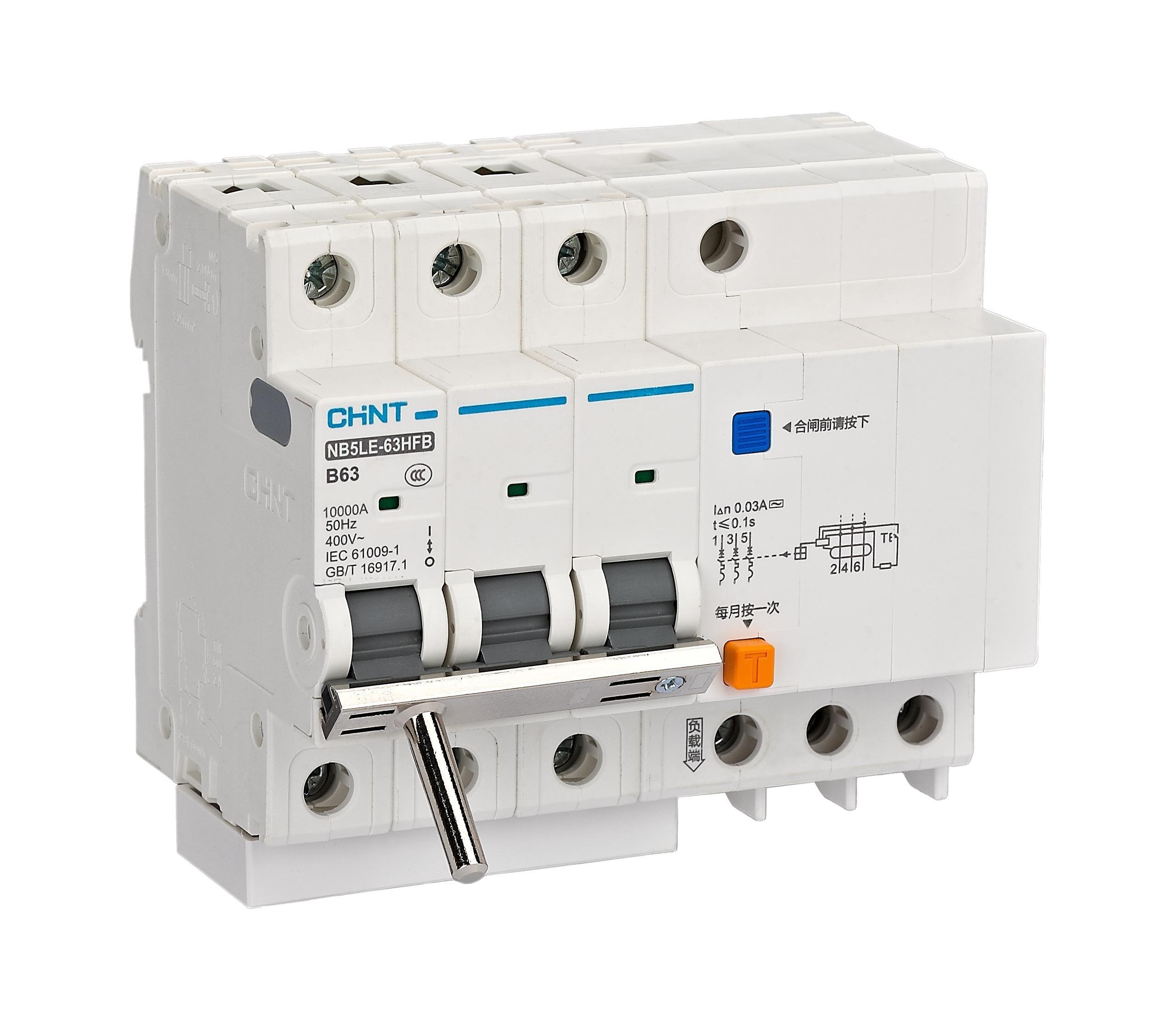

| Nama Produk | | NB5LE-63HFB |
| Arus Terukur In(A) | | 6, 10, 16, 20, 25, 32, 32, 40, 50, 63 |
| Tegangan Terukur Ue(V) | | AC230(1P+N, 2P)
AC400(3P, 3P+N, 4P) |
| Frekuensi Terukur (Hz) | | 50 |
| Jumlah Kutub | | 1P+N, 2P, 3P, 3P+N, 4P |
| Umur Mekanik (kali) | | 4000 |
| Umur Listrik (kali) | | 4000 |
| Kemampuan Pemutusan Terukur Icn(A) | | 10000 |
| Kemampuan Pemutusan Arus Singkat Berjalan Ics(A) | | 7500 |
| Tegangan Isolasi Terukur Ui(V) | | 500 |
| Tegangan Ketahanan Impuls Terukur Uimp(kV) | | 4 |
| Arus Sisa Terukur I△n(mA) | | 1 |
| Jenis Perlindungan Arus Sisa | | Jenis AC, Jenis A |
| Jenis Perangkat Pemutus | | Elektronik |
| Tegangan Uji Dielektrik (V) | | 2000(50Hz, 1 menit) |
| Daya Tahan Getaran (IEC/EN 60068-2-6) | | Tempat yang tidak memiliki getaran dan benturan signifikan |
| Klem Kabel | Luas penampang kabel terkecil yang dapat dihubungkan (mm²) | 1 |
| Luas penampang kabel terbesar yang dapat dihubungkan (mm²) | 25 |
| Torsi koneksi standar (N·m) | 2.0 |
| Torsi maksimum yang dapat ditahan (N·m) | 2.5 |
| Kedalaman masuk kabel (mm) | 13 |
| Suhu Dasar (℃) | | | 30 |
| Suhu lingkungan kerja (℃) | | -35~+70 |
| Suhu penyimpanan (℃) | | -35~+85 |
| Ketinggian penggunaan (m) | | ≤2000 |
| Jenis Pemutus | | Pemutus Termomagnetik |
| Jenis Pemutus Instan | Tipe B (3ln~5ln) | ■ |
| Tipe C (5ln~10ln) | ■ |
| Tipe D (10ln~16ln) | ■ |
| Jalur Masuk | | Masuk dari Atas |
| Cara Pemasangan | | Rel TH35-7.5 Standar |
| Kelas Polusi | | 2 |
| Kelas Perlindungan | Instalasi Langsung | IP20 |
| Instalasi di dalam Panel Listrik | IP40 |
| Aksesoris yang Dapat Dipasang | | AX-B5, AL-B5, SHT-B5, OVT-B5, UYT-B5, OUVT-B5 |
