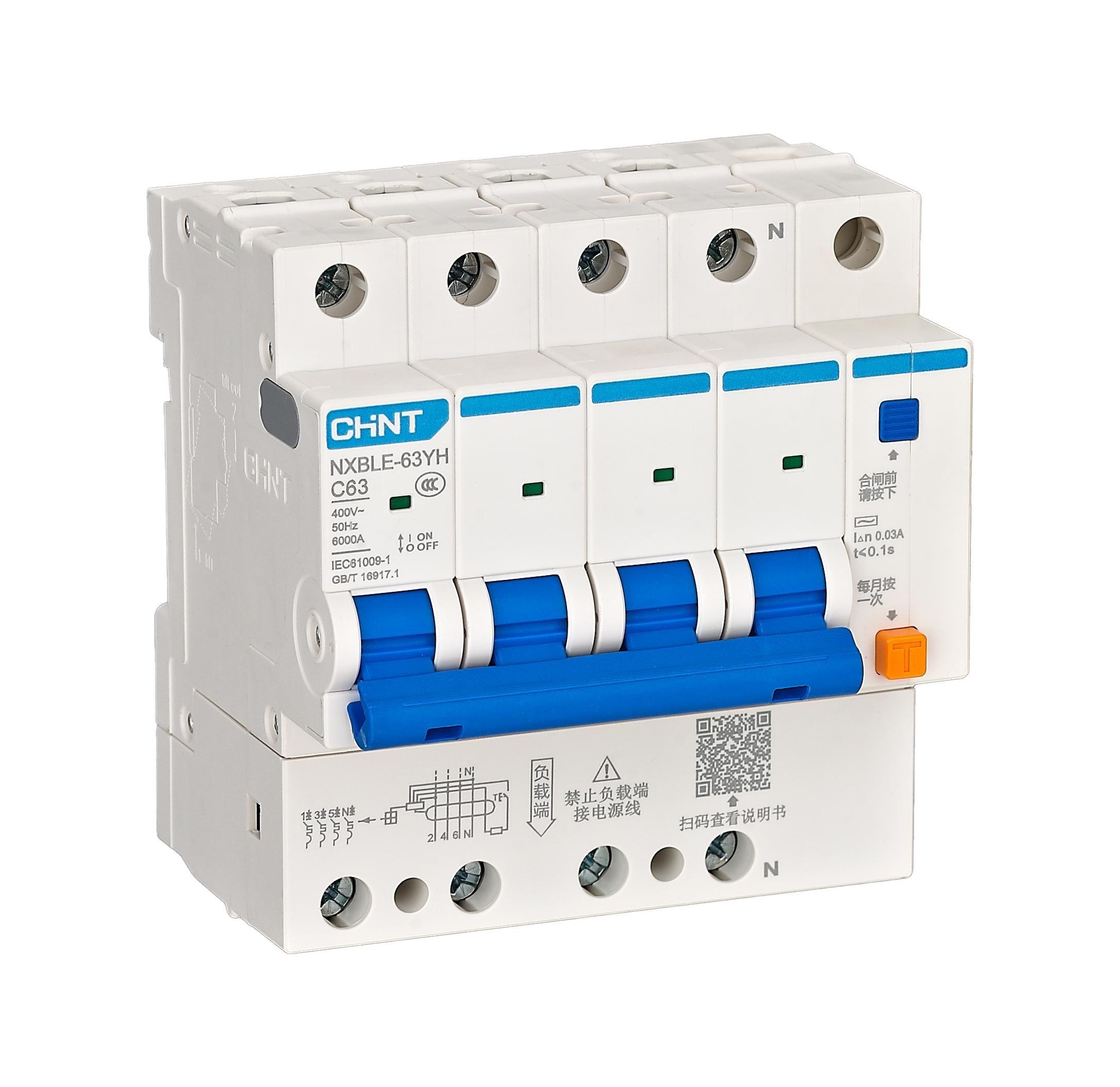

NXBL□-63□YH□ Saklar Arus Sisa

Kategori produk:: Pemutus Arus Sisa (RCCB)
Kode produk:: P-328
Model:

Fungsi dan penggunaan (skenario aplikasi)

Peralatan ujung, produk pemutus sirkuit arus sisa terutama digunakan untuk pemutus sirkuit arus sisa NXBLE-63YH, NXBLG-63YH yang sesuai dengan standar GB/T16917.1. Digunakan untuk arus bolak-balik 50Hz, tegangan nominal 230V atau 400V, arus nominal

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal
Kemampuan perlindungan korsleting
Pengaman arus bocor didukung
Kesesuaian Aplikasi Teknik
Berjalan stabil dan andal

Model

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

Kategoriperangkat saklarKategori KeduaKutub pemutus arus sisa

Detail produk

Fungsi dan Penggunaan

Perangkat proteksi arus sisa NXBLE-63YH, NXBLG-63YH sesuai dengan standar GB/T16917.1. Digunakan pada sirkuit berfrekuensi 50Hz arus bolak-balik, tegangan nominal 230V atau 400V, arus nominal hingga 63A, untuk melindungi dari kelebihan beban, hubung singkat, dan arus sisa. Juga dapat digunakan sebagai saklar yang tidak sering dioperasikan dalam kondisi normal. Perangkat proteksi arus sisa NXBLE-63GYH sesuai dengan standar GB/T14048.2. Digunakan pada sirkuit berfrekuensi 50/60Hz arus bolak-balik, tegangan nominal 230V atau 400V, arus nominal hingga 63A, untuk melindungi dari kelebihan beban, hubung singkat, dan arus sisa. Juga dapat digunakan sebagai saklar yang tidak sering dioperasikan dalam kondisi normal.

Parameter Lengkap

Tabel Parameter 1

Kategori Parameter	Parameter	Nilai Parameter
Merek Produk		NXBL □-63YH □
Kuat Arus Nominal (A)		6, 10, 16, 20, 25, 32, 40, 50, 63
Kuat Arus Sisa Nominal (mA)	Jenis AC:	10(1P+N, 2P): 30, 50, 75, 100, 300
	Jenis A:	30, 100, 300
Nilai Pengaturan Tegangan Berlebih		(280±14)V (NXBLG-63YH 1P+N, 2P)
Jenis Perlindungan Arus Bocor		Jenis A (NXBLE-63YH), Jenis AC
Tegangan Nominal (V)		1P+N, 2P: AC230V 3P, 3P+N, 4P: AC400V
Frekuensi Nominal (Hz)		50
Jumlah Kutub		1P+N (dengan satu kutub perlindungan, N tidak bisa dibuka), 2P (dengan satu kutub perlindungan, N bisa dibuka), 3P, 3P+N, 4P
Umur Mekanik (kali)		20000
Umur Listrik (kali)		10000
Kemampuan Pemutusan Arus Singkat Nominal (A)		6000
Kemampuan Pemutusan Arus Singkat Operasional (A)		6000
Tegangan Isolasi Nominal (V)		500
Tegangan Tahan Impuls Nominal (1.2/50) (kV)		4
Tegangan Uji Dielektrik (V)		(50Hz, 1 menit) 2000
Ketahanan Kelembapan (GB/T2434.4-55°C/90~96%,25°C/95~100%)		28 siklus lingkaran
Ketahanan Getaran (IEC/EN60068-2-6)		Lokasi tanpa getaran dan benturan yang jelas
Klem Koneksi	Jenis Klem Koneksi	Klem ulir untuk kabel tembaga eksternal
	Luas Penampang Kabel Minimum yang Dapat Disambung (mm²)	1
	Luas Penampang Kabel Maksimum yang Dapat Disambung (mm²)	25
	Torsi Koneksi Standar (N.m)	2
	Torsi Maksimum yang Dapat Ditahan (N.m)	2,5
	Kedalaman Masuk Kabel (mm)	10
Suhu Dasar (°C)		30
Suhu Lingkungan Kerja (°C)		-35~+70
Suhu Lingkungan Penyimpanan (°C)		-35~+85
Ketinggian Pemakaian (m)		2000
Jenis Pemutus		Pemutus Termal-Magnetik
Jenis Pemutus Elektromagnetik	Tipe C (5In~10In)	■
	Tipe D (10In~16In)	■
Koefisien Penurunan Kapasitas untuk Instalasi Produk Lebih dari Satu (Nilai Rekomendasi)¹⁾	≤3 unit	(0.9~0.95)In
	4~6 unit	(0.8~0.86)In
	7~9 unit	(0.76~0.78)In
	>9 unit	0.76In
	≤2000m	In
Koefisien Koreksi Kuat Arus untuk Pemakaian di Ketinggian Tinggi (Nilai Rekomendasi)¹⁾	3000m	0.96In
	4000m	0.94In
	5000m	0.92In
Jenis Masukan		Atas ke Bawah (NXBL □-63YH), Bawah ke Atas (NXBL □-63YHF, hanya 1P+N dan 2P)
Cara Pemasangan		Bakor standar TH35-7.5
Tingkat Polusi		2
Kelas Perlindungan		IP20
Aksesori yang Dapat Dipasang Bersama		AX-X1, AL-X1, SHT-X1, UVT-X1, OVT-X1 (kecuali NXBLG-63YH), OUVT-X1 (kecuali NXBLG-63YH)

Tabel Parameter 2

Kategori Parameter	Parameter	Nilai Parameter
Merek Produk		NXBLE-63GYH
Kuat Arus Nominal (A)		6, 10, 16, 20, 25, 32, 40, 50, 63
Kuat Arus Sisa Nominal (mA)	Jenis AC:	10, 30, 50, 100, 300
	Jenis A:	30, 50, 100, 300
Jenis Perlindungan Arus Bocor		Jenis A, Jenis AC
Tegangan Nominal (V)	2P:	AC230V
	3P, 4P:	AC400V
Frekuensi Nominal (Hz)		50/60
Jumlah Kutub		2P (dengan satu kutub perlindungan, N bisa dibuka), 3P, 4P
Umur Mekanik (kali)		20000
Umur Listrik (kali)		10000
Kemampuan Pemutusan Arus Singkat Nominal (A)		6000
Kemampuan Pemutusan Arus Singkat Operasional (A)		6000
Tegangan Isolasi Nominal (V)		500
Tegangan Tahan Impuls Nominal (1.2/50) (kV)		4
		4
Tegangan Uji Dielektrik (V)	(50Hz, 1 menit)	2000
Ketahanan Kelembapan (GB/T2434.4: 55℃/90~96%, 25℃/95~100%)		28 siklus siklus
Ketahanan Getaran (IEC/EN60068-2-6)		Tempat yang tidak memiliki getaran dan dampak yang jelas
JenisTerminal Kabel	Konektor ulir untuk kabel tembaga eksternal
	Luas Penampang Kabel Minimum (mm²)	1
	Luas Penampang Kabel Maksimum (mm²)	25
	Torsi Koneksi Standar (N.m)	2
	Torsi Maksimum yang Dapat Ditahan (N.m)	2,5
	Kedalaman Masuk Kabel (mm)	10
	Suhu Dasar (°C)	30
	Suhu Lingkungan Kerja (°C)	-35--+70
	Suhu Lingkungan Penyimpanan (°C)	-35--+85
	Ketinggian Penggunaan yang Cocok (m)	2000
	Jenis Trip Elektromagnetik	Trip Termal-Magnetik
Jenis Trip Elektromagnetik	Tipe C(6.4ln~9.6ln)
	Tipe D(9.6ln~14.4ln)
Koefisien Penurunan Kapasitas untuk Pemasangan Produk Berjajar (Nilai Rekomendasi)¹	≤3 Unit	(0.9~0.95)ln
	4~6 Unit	(0.8~0.86)ln
	7~9 Unit	(0.76~0.78)ln
	>9 Unit	0.76ln
Koefisien Koreksi Arus Terukur untuk Penggunaan di Ketinggian Tinggi (Nilai Rekomendasi)¹	≤2000m	In
	3000m	0.96ln
	4000m	0.94ln
	5000m	0.92ln
Jenis Input		Masuk Atas, Keluar Bawah
Cara Pemasangan		Rel Standar TH35-7.5
Tingkat Polusi		3
Kelas Perlindungan		IP20
Aksesoris yang Dapat Dipasang Bersama		AX-X1, AL-X1, SHT-X1, UVT-X1, OVT-X1, OUVT-X1
Keterangan 1:	Nilai rekomendasi untuk aplikasi produk yang relevan, hanya untuk referensi, nilai koreksi sebenarnya harus dinilai secara menyeluruh berdasarkan kondisi kerja aktual pengguna.
