Fungsi dan Penggunaan
Termostat NB8LE-63H terutama digunakan untuk garis distribusi terminal di gedung komersial, perumahan penduduk, dan penggunaan industri umum dengan frekuensi arus bolak-balik 50Hz, tegangan nominal hingga 230V, dan arus nominal hingga 63A, memberikan perlindungan terhadap kelebihan beban, korsleting, dan arus sisa. Selain itu, dapat juga digunakan untuk operasi konversi yang tidak sering pada garis dalam kondisi normal.
Parameter Detail
| Kategori Parameter | Parameter | Nilai Parameter |
|---|

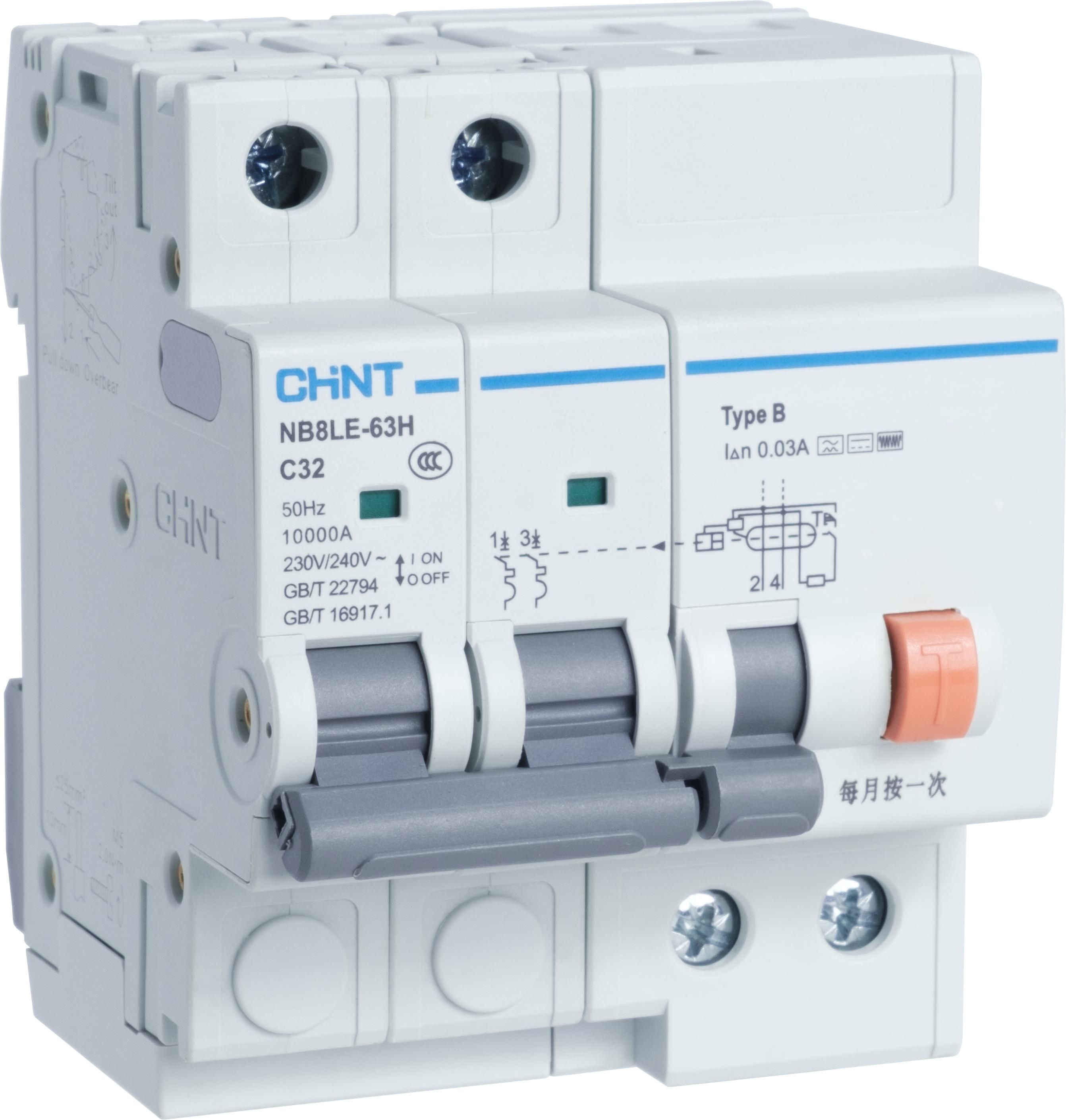

| Nama Produk | | NB8LE-63H |
| Arsus Nominal (A) | | 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Arus Sisa Nominal (mA) | | 0,03A |
| Jenis Perlindungan Arus Sisa | | Jenis B |
| Jenis Aksi | | Jenis Umum |
| Tegangan Nominal (V) | | AC230 |
| Frekuensi Nominal (Hz) | | 50 |
| Kutub | | 2P |
| Umur Mekanis (kali) | | 20000 |
| Umur Listrik (kali) | | 10000 |
| Kemampuan Pemutus Arus Singkat Nominal (A) | | 10000 |
| Kemampuan Pemutus Arus Singkat Saat Beroperasi (A) | | 7500 |
| Tegangan Isolasi Nominal (V) | | 500 |
| Tegangan Impuls Tahan (1,2/50) kV | | 4 |
| Tegangan Uji Dielektrik (V) | | 2000 (50Hz) menit |
| Ketahanan Kelembapan (GB/T 2423.4 / 55°C / 90%~96%, 25°C / 95%~100%) | | 28 siklus lingkaran |
| Ketahanan Getaran (IEC/EN 60068-2-6) | | Tidak ada getaran dan benturan yang jelas |
| Klem Kabel | Jenis Klem Kabel | Klem Kabel Guizhou |
| Luas Penampang Kabel Minimum (mm²) | 1 |
| Luas Penampang Kabel Maksimum (mm²) | 25 |
| Torsi Koneksi Standar (N·m) | 2 |
| Torsi Maksimum yang Dapat Ditahan (N·m) | 2,0 |
| Kedalaman Masuk Kabel (mm) | 13 |
| Suhu Dasar (°C) | 30 |
| Suhu Lingkungan Kerja (°C) | -35~+70 |
| Suhu Lingkungan Penyimpanan (°C) | -35~+85 |
| Ketinggian Penggunaan (m) | ≤2000 |
| Jenis Trip | Trip Termal-Magnetik |
| Jenis Trip Elektromagnetik (C-type (5ln~10ln)) | |
| Kelas Ketahanan Api Casing | V-0 |
| Cara Pemasukan Kabel | Pemasukan Atas |
| Cara Pemasangan | Batasan Standar TH35-7,5 |
| Tingkat Pencemaran | 2 |
| Kelas Perlindungan | IP20B saat pemasangan langsung, IP40B saat dipasang dalam kotak distribusi |
| Aksesoris yang Dapat Dipasang Bersama | S9, V9, XF9, XF9J, OVT-1, OUVT-1 |
