Fungsi dan Penggunaan
Kasus perlindungan arus sisa NB8LE-63 terutama digunakan untuk sirkuit distribusi akhir pada bangunan komersial, perumahan warga, dan penggunaan industri umum dengan frekuensi 50Hz AC, tegangan nominal hingga 400V, dan arus nominal hingga 63A, memberikan perlindungan terhadap kelebihan beban, korsleting, dan arus sisa. Dalam kondisi normal, juga dapat digunakan untuk operasi pemutaran yang tidak sering.
Detail Parameter
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|

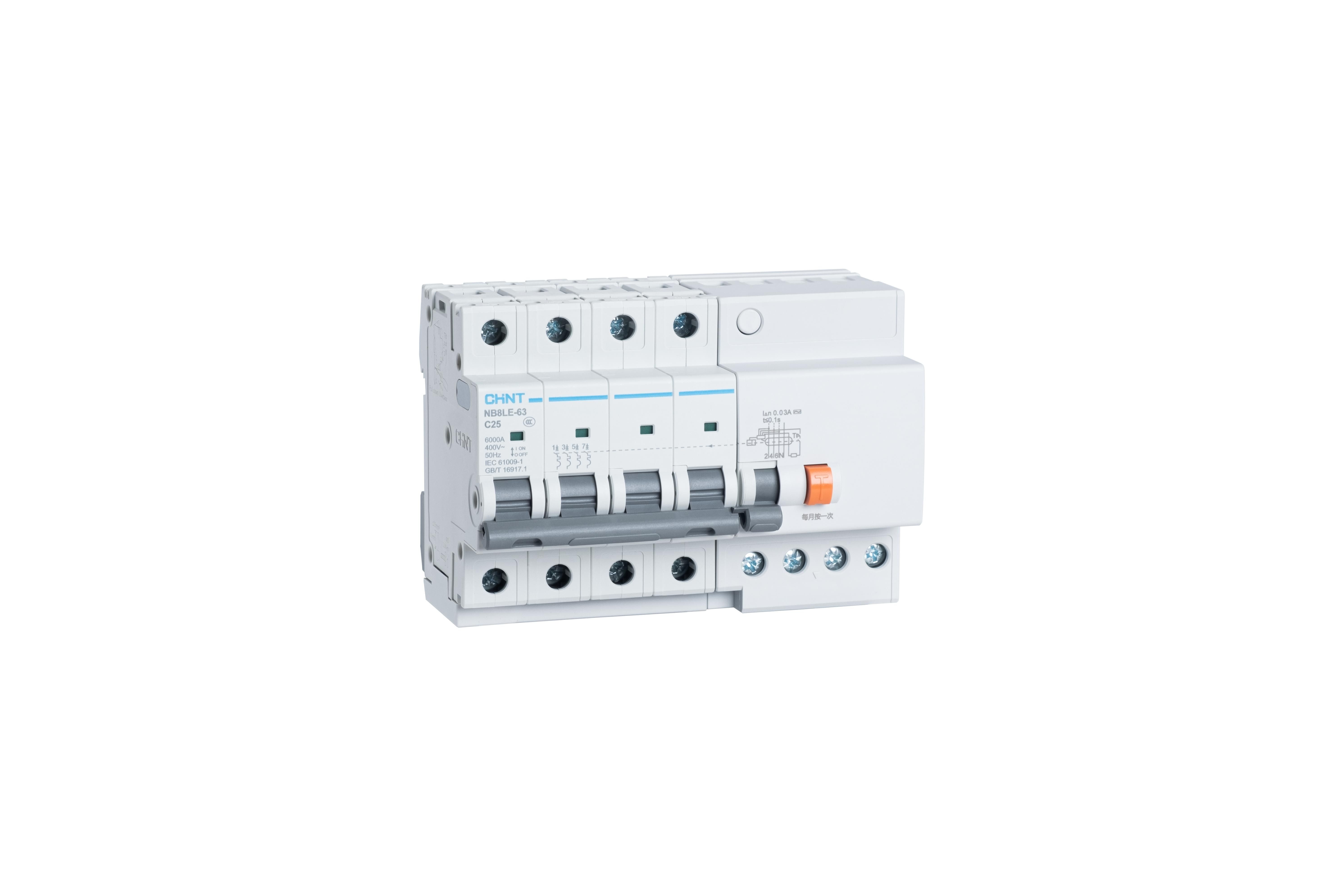

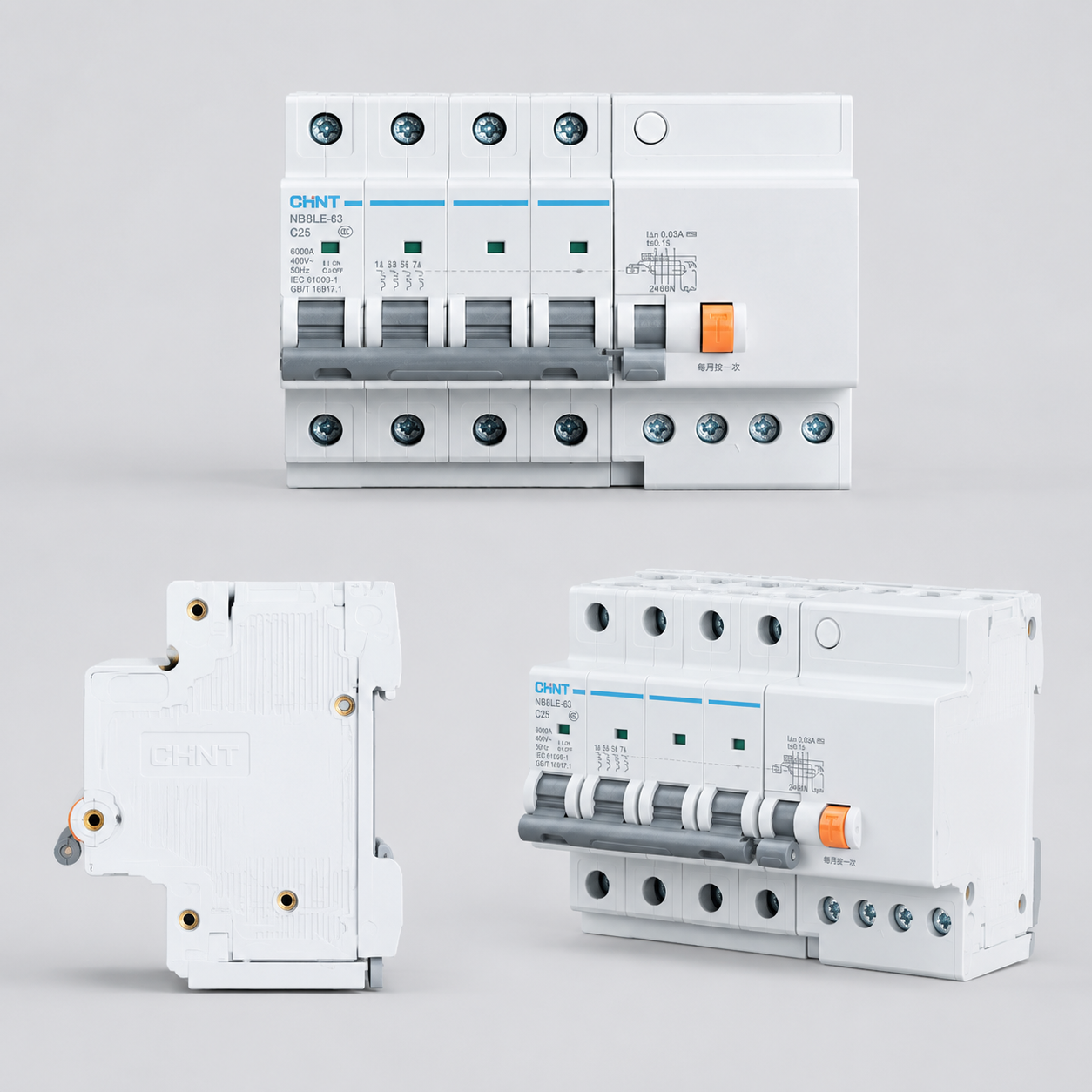

| Nama Produk | | NB8LE-63 |
| Arus Nominal (A) | | 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Arus Tindakan Sisa Nominal | Jenis Umum: | 0,03A, 0,05A, 0,1A, 0,3A |
| Jenis Berlambat: | 0,05A, 0,1A, 0,3A |
| Tipe Perlindungan Arus Sisa | | Jenis A, Jenis AC |
| Tipe Tindakan | | Jenis Umum, Jenis Berlambat |
| Tegangan Nominal (V) | | 230/400 |
| Frekuensi Nominal (Hz) | | 50 |
| Jumlah Kutub | | 1P+N, 2P, 3P, 3P+N, 4P |
| Umur Mekanik (kali) | | 20000 |
| Umur Listrik (kali) | | 10000 |
| Kemampuan Pemutusan Arus Pendek Nominal (A) | | 6000 |
| Kemampuan Pemutusan Arus Pendek Saat Beroperasi (A) | | 6000 |
| Tegangan Isolasi Nominal (V) | | 500 |
| Tegangan Tahan Impuls Nominal (1,2/50) (kV) | | 4 |
| Tegangan Uji Dielektrik (V) | | (50Hz, 1 menit) 2000 |
| Daya Tahan Kelembapan dan Panas (GB/T2423.4: 55°C/90~96%, 25°C/95~100%) | | 28 siklus lingkaran |
| Daya Tahan Getaran (IEC/EN60068-2-6) | | Tidak ada getaran dan benturan yang jelas |
| Klem Kabel | Jenis Klem Kabel | Struktur Bingkai |
| Luas Penampang Kabel Minimum yang Dapat Dihubungkan (mm²) | 1 |
| Luas Penampang Kabel Maksimum yang Dapat Dihubungkan (mm²) | 25 |
| Torsi Koneksi Standar (N·m) | 2 |
| Torsi Maksimum yang Dapat Ditahan (N·m) | 2,5 |
| Kedalaman Masuk Kabel (mm) | 13 |
| Suhu Dasar (°C) | 30 |
| Suhu Lingkungan Kerja (°C) | -35~+70 |
| Suhu Lingkungan Penyimpanan (°C) | -35~+85 |
| Ketinggian Penggunaan (m) | 2000 |
| Jenis Trip | | Trip Termal-Magnetik |
| Jenis Trip Elektromagnetik | Tipe B (3In~5In) | |
| Tipe C (5In~10In) | ■ |
| Tipe D (10In~16In) | ■ |
| Kelas Ketahanan Api Casing | | V0 |
| Jenis Input | | Input Atas |

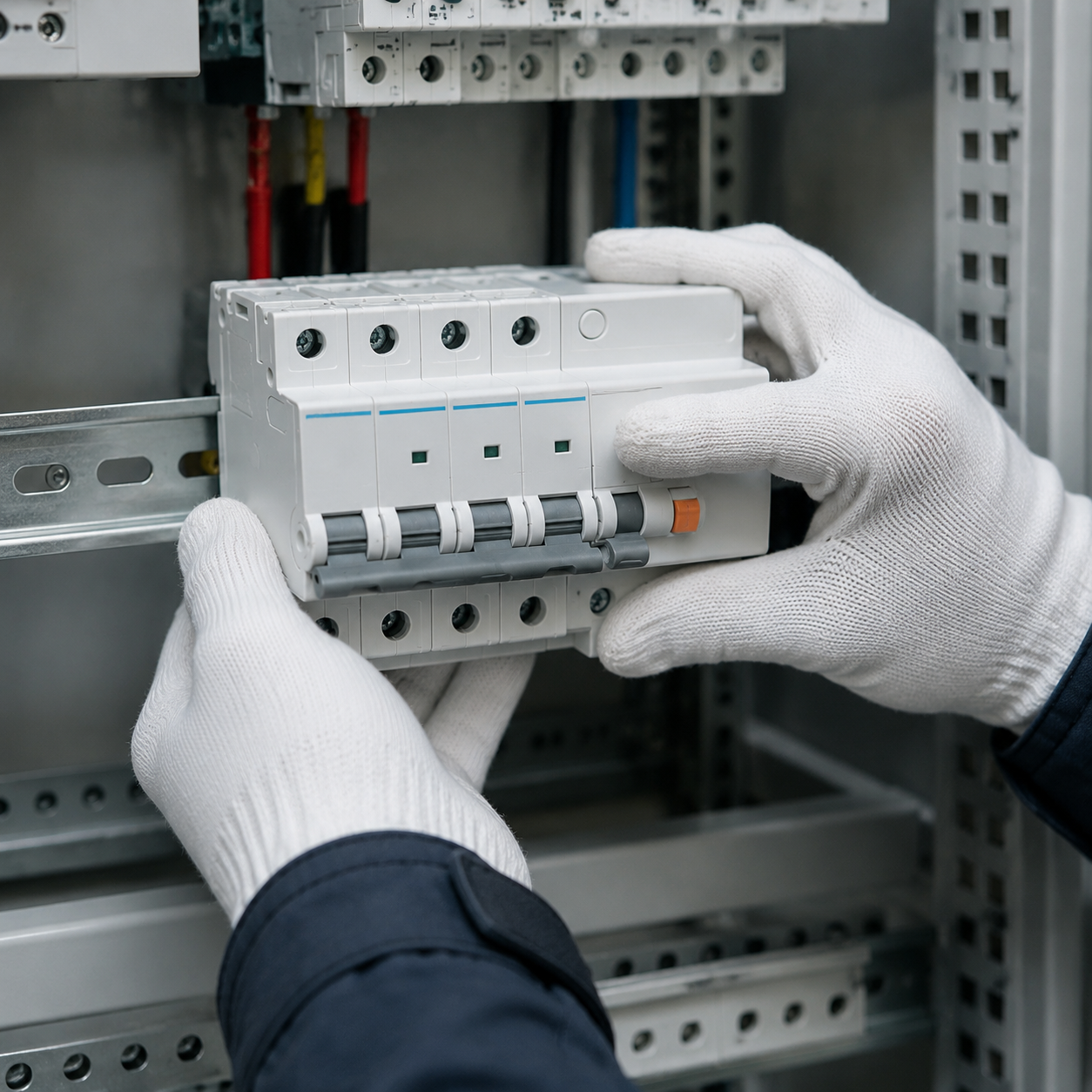

| Jenis Pemasangan | | Kereta Rel Standar TH35-7,5 |
| Tingkat Polusi | | 2 |
| Kelas Perlindungan | Pemasangan Langsung | IP20B |
| Pemasangan Di Dalam Panel Listrik | IP40B |
| Aksesoris yang Dapat Dipasang | | S9, V9, XF9, XF9J, OVT-1, OUVT-1 |
