Fungsi dan Penggunaan

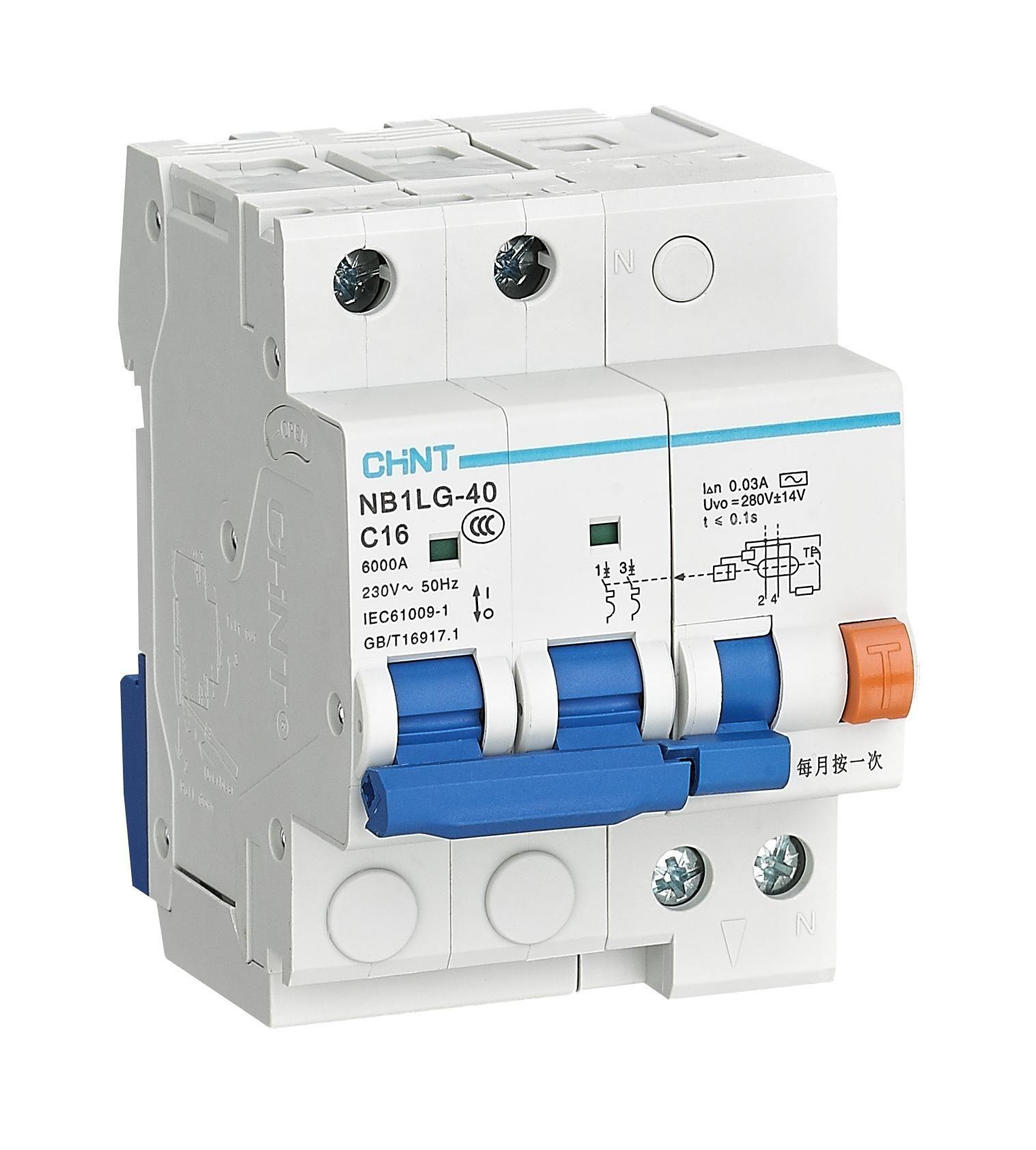

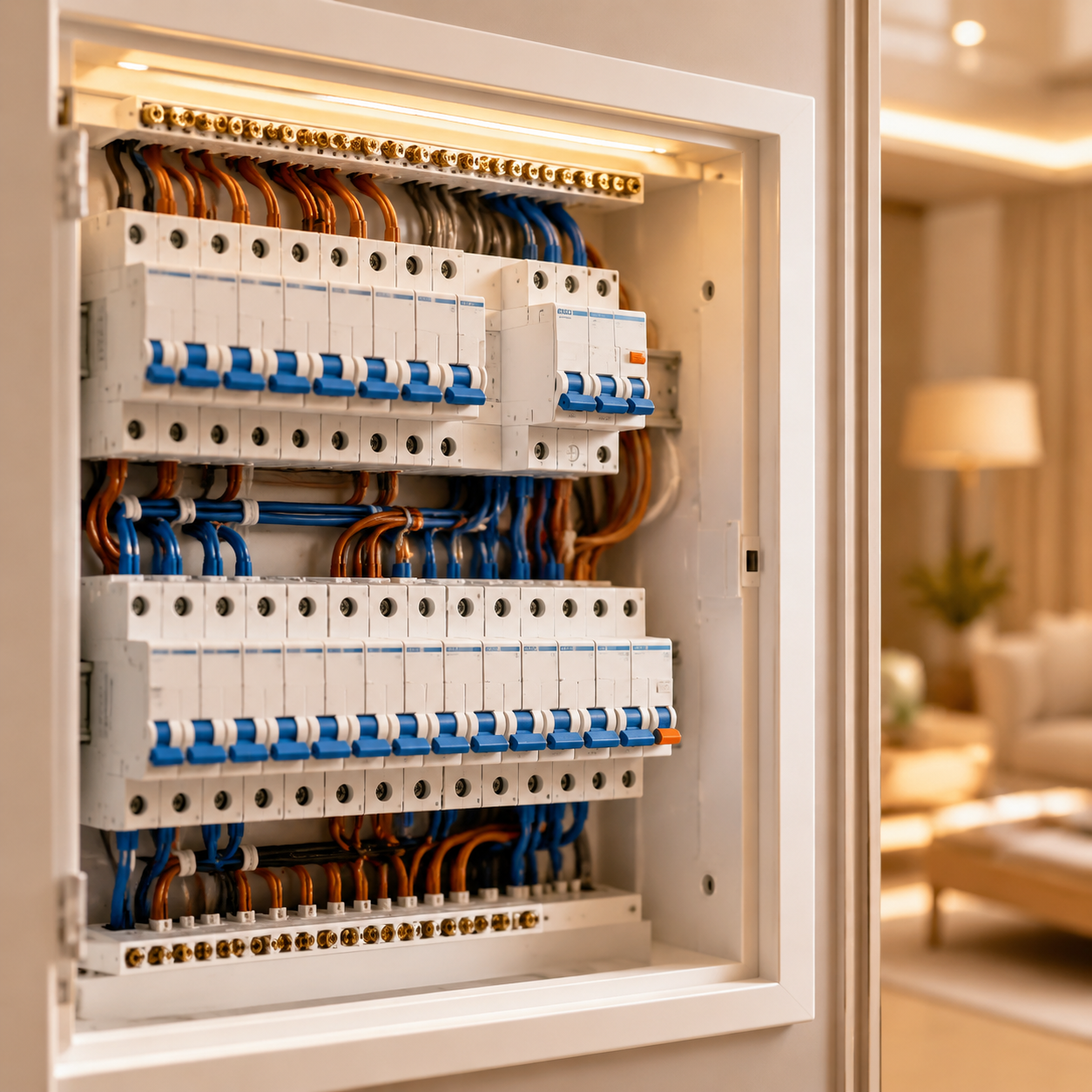

Penyebab arus sisa NB1LG-40 digunakan dalam rangkaian berfrekuensi 50Hz arus bolak-balik, tegangan nominal satu kutub dua kabel, dua kutub 230V, arus nominal hingga 40A. Ketika terjadi sentuhan listrik pada tubuh manusia atau arus bocor atau tegangan jaringan melebihi nilai yang ditentukan, pemutus sirkuit arus sisa akan memutuskan sumber daya gangguan dalam waktu sangat singkat, melindungi keselamatan manusia dan peralatan listrik. Sebagai tambahan, produk ini juga dapat melindungi dari beban lebih atau kejadian pendek sirkuit, serta dapat digunakan untuk mengubah sirkuit secara tidak sering. Produk ini cocok untuk berbagai lokasi seperti industri, komersial, bangunan bertingkat, dan perumahan warga.
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Tegangan Nominal (Up) | AC 230V (P+N, 2P) |
| Arus Nominal (In) | 6A, 10A, 15A, 20A, 25A, 32A, 40A |
| Tegangan Isolasi Nominal (Ui) | 500V |
| Tegangan Pembebanan Impuls Nominal (Uimp) | 4kV |
| Arus Tindakan Sisa Nominal (IΔn) | 0,03A |
| Arus Tidak Tindakan Sisa Nominal (IΔno) | 0,5IΔn |
| Jumlah Kutub | 1P+N, 2P |
| Jenis Pemutus Arus Sisa | Jenis C |
| Kemampuan Pemutusan Arus Singkat Nominal (Icn) | 6000A |
| Kemampuan Pemutusan dan Koneksi Arus Sisa Nominal (IΔm) | 500A |
| Waktu Pemutusan Arus Sisa Nominal (tΔ) | ≤0,1s |
| Lindungan Overvoltage | 280V~415V |
| Ciri Lindungan Arus Berlebih | Kereta 3, Putar 1 |
| Umur Mekanis dan Listrik | ≥40000 kali |
| Antarmuka Komunikasi | RS485 |
| Kekuatan Penyimpanan | 2,0N·m |
| Dimensi Eksternal dan Dimensi Pemasangan | Lihat Gambar 2, Gambar 3 |
| Derajat Perlindungan | IP20 |
| Cara Pemasangan | Instalasi Rel |
