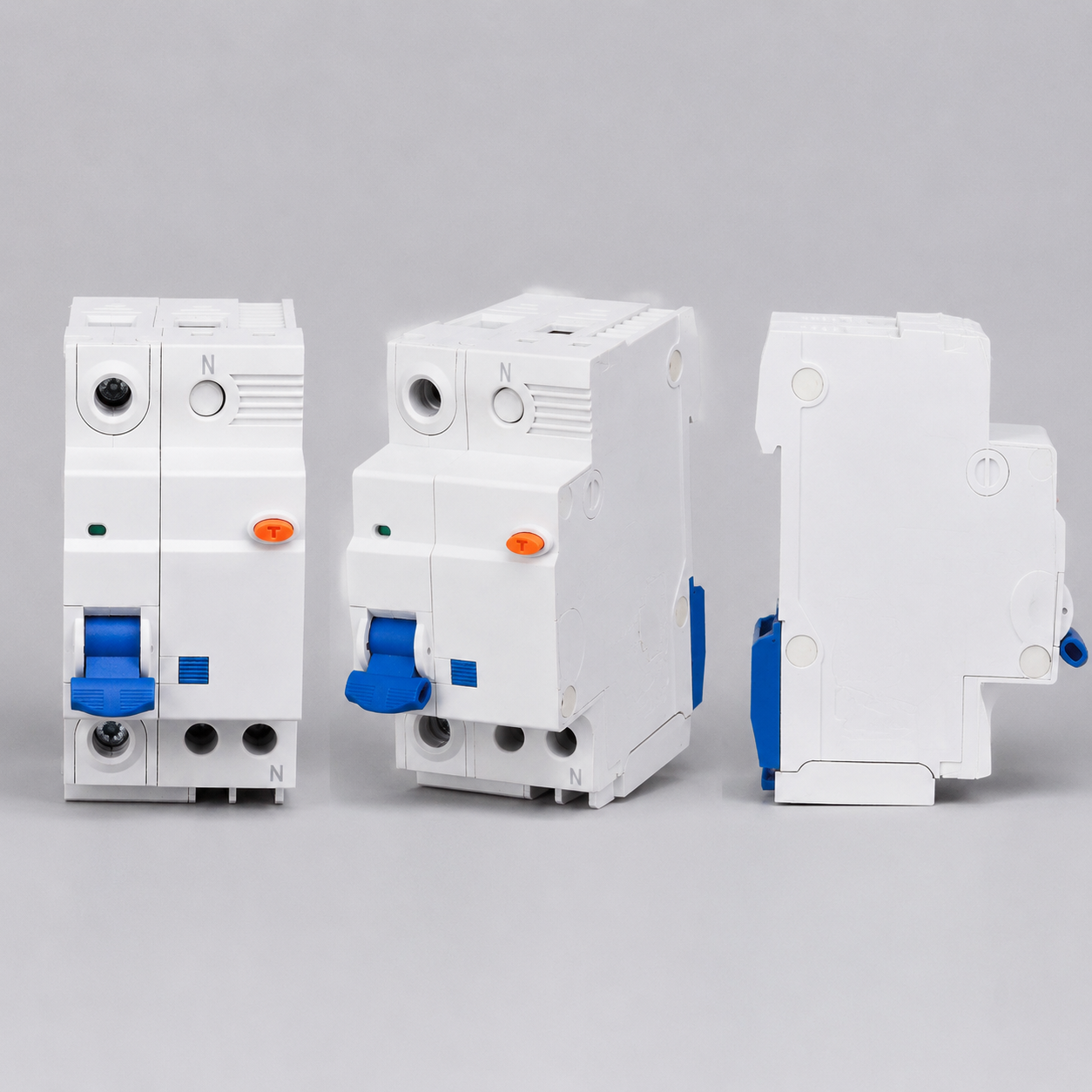

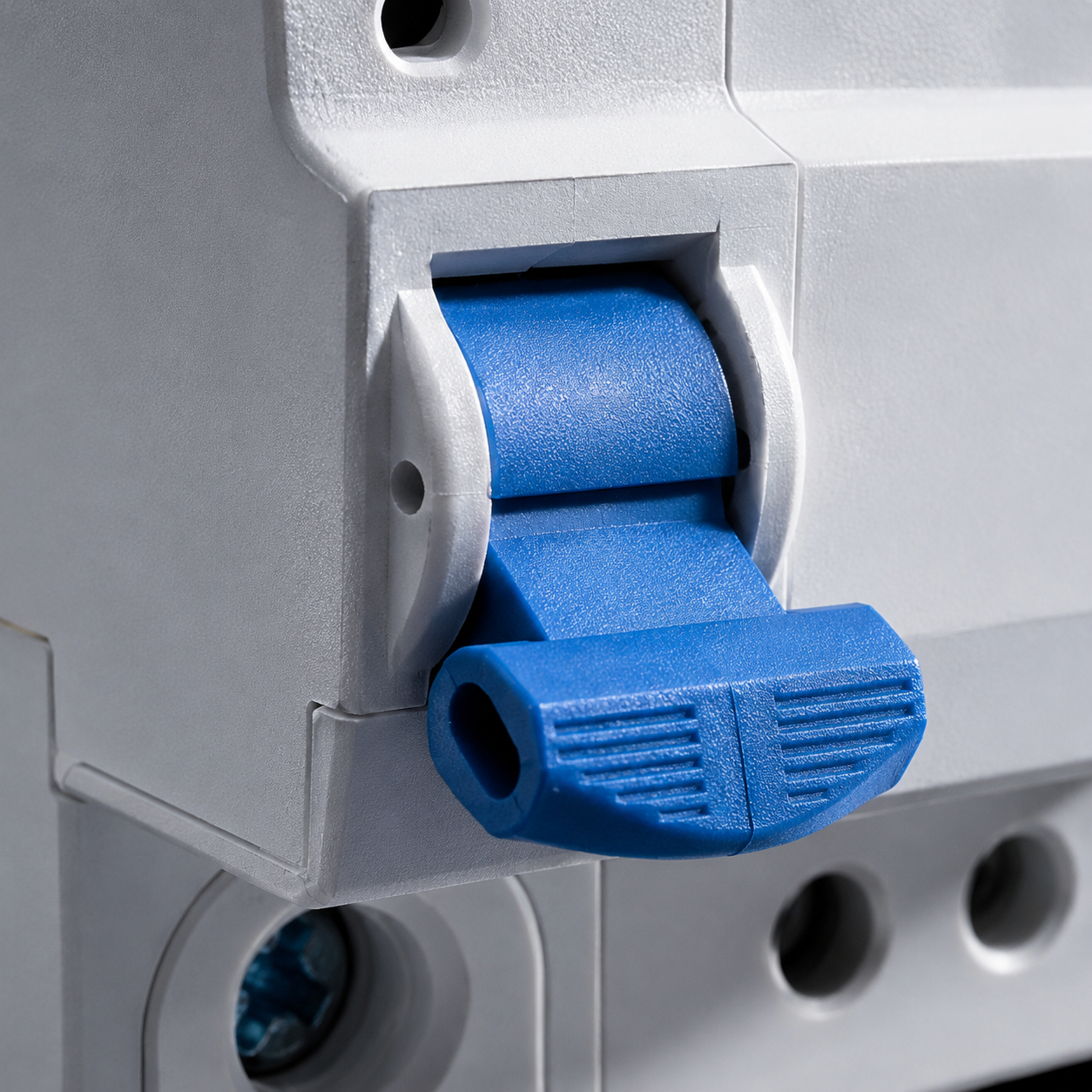

Fungsi dan Penggunaan

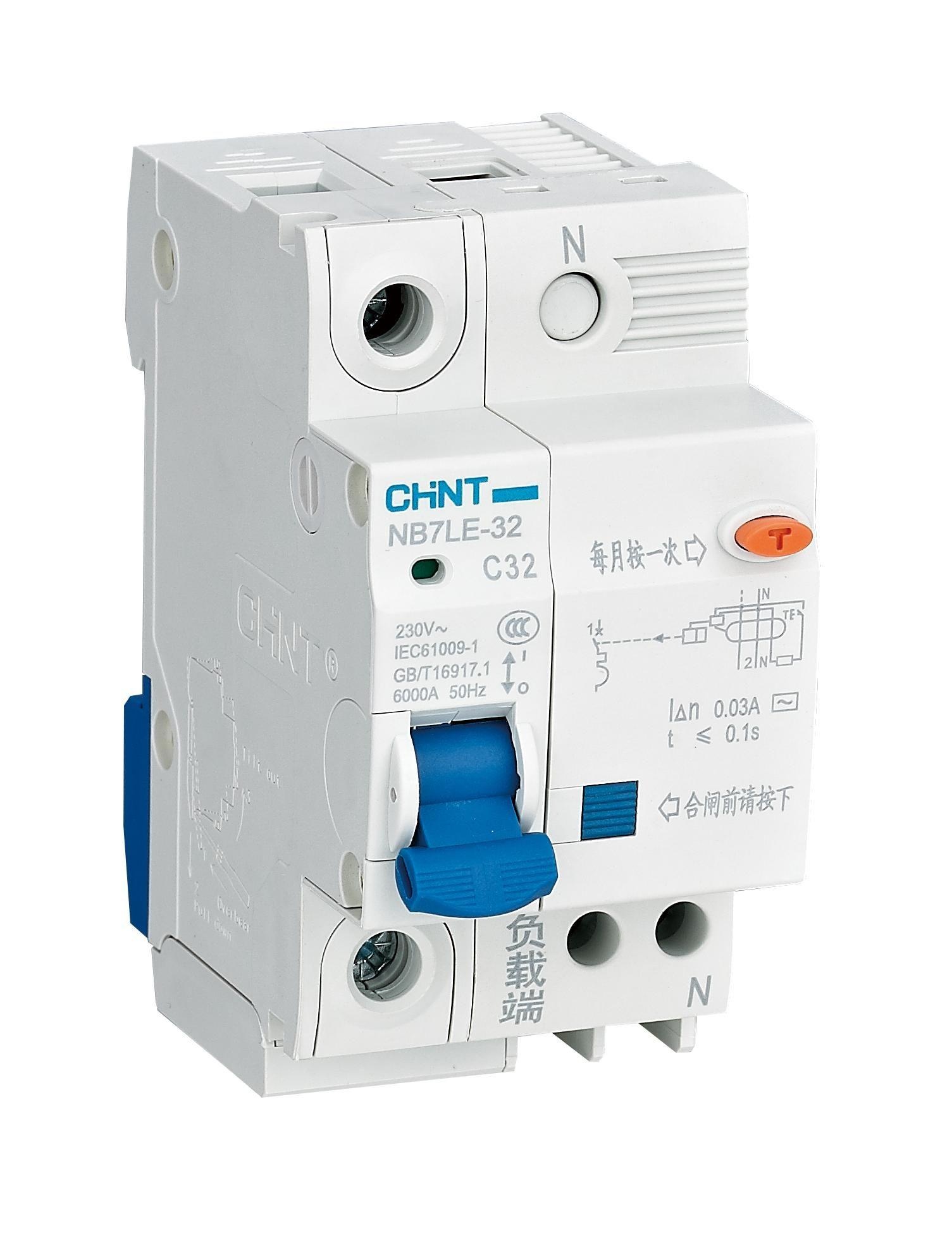

Pemutus sirkuit arus sisa seri NB7LE cocok digunakan pada sirkuit berfrekuensi 50Hz, tegangan nominal satu kutub dua kabel, dua kutub 230V, tiga kutub, tiga kutub empat kabel, empat kutub 400V, dengan arus nominal hingga 63A. Ketika terjadi sentuhan listrik manusia atau arus bocoran jaringan melebihi nilai yang ditentukan, pemutus sirkuit arus sisa akan memutuskan daya gangguan dalam waktu sangat singkat, melindungi keselamatan manusia dan peralatan listrik. Pemutus ini juga dapat digunakan sebagai perlindungan terhadap kelebihan beban dan korsleting, serta dalam kondisi normal dapat digunakan untuk menghubungkan dan memutuskan perangkat listrik dan jalur penerangan secara tidak sering. Terutama cocok untuk sistem distribusi penerangan industri dan komersial. Sesuai standar: GB/T 16917.1, IEC61009-1, mendapatkan sertifikasi seperti CCC.
Parameter Rinci

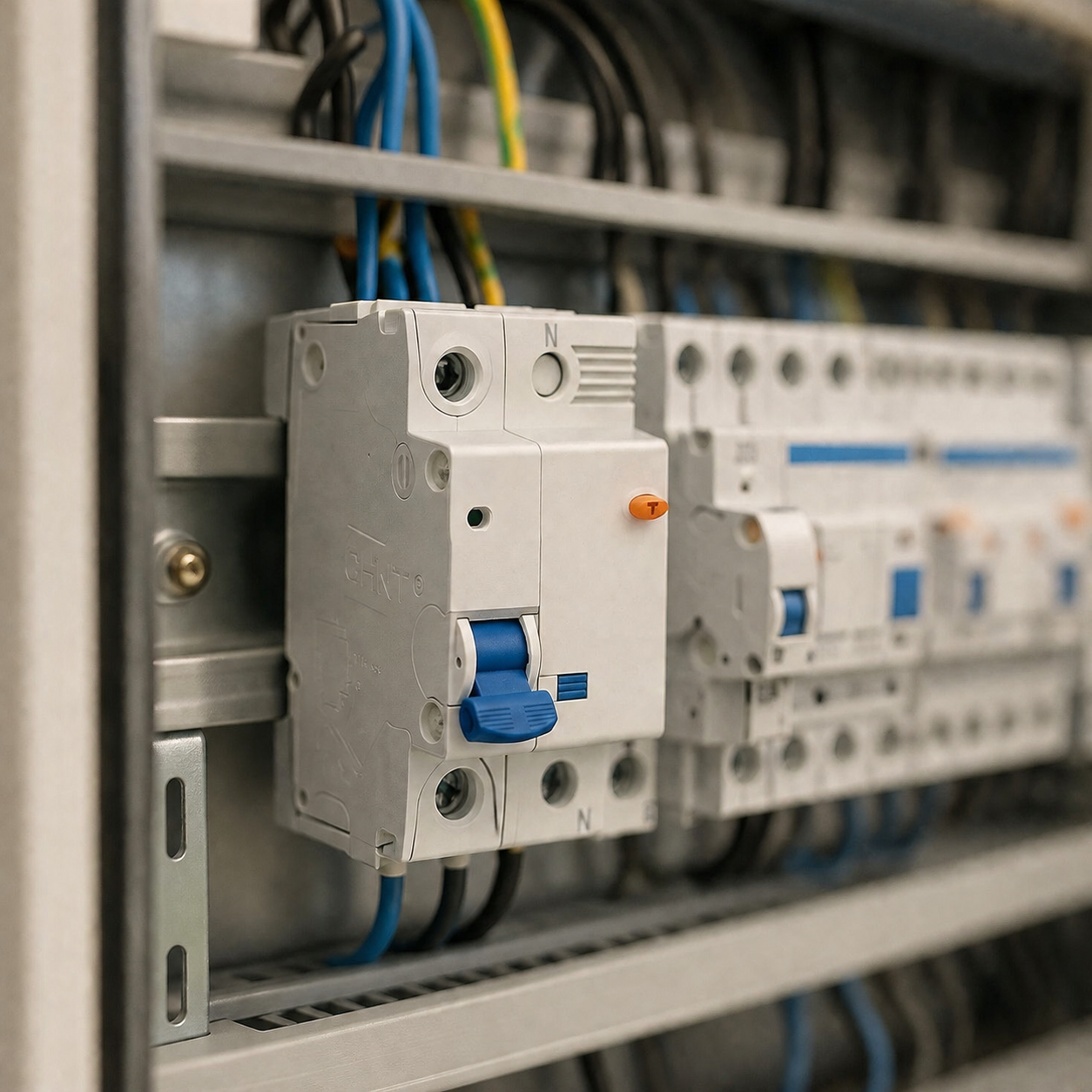

| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Tegangan Nominal | AC 230V (1P+N, 2P), AC 400V (3P, 3P+IN, 4P) |
| Arus Nominal (In) | Arus dasar 32A: 6A, 10A, 16A, 20A, 25A, 32A; Arus nominal 63A: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Arus tahan sementara nominal (Icw) | 50kA |
| Arus batas sirkuit pendek nominal (Icu) | 6kA |
| Arus sisa tidak aktif nominal (I△n) | 0,03A, 0,1A, 0,3A |
| Jumlah kutub | 1P+N, 2P, 3P, 3P+N, 4P |
| Kemampuan pemutusan maksimum nominal | 6500A (C40/C40S), 4500A (C50), C63, D63 |
| Kemampuan penghubungan dan pemutusan arus sisa nominal (IΔm) | 2000A |
| Pelindung terminal kabel | Lihat Gambar 2, Gambar 2 |
| Umur mekanis | ≥10000 kali |
| Umur listrik | ≥4000 kali |
| Dimensi eksternal dan ukuran pemasangan | Lihat Gambar 3, Gambar 4, Tabel 6 |
| Tingkat polusi | tingkat 2 |
| Kelas pemasangan | Kelas II |
| Suhu lingkungan kerja | -10℃～+40℃ |
| Karakteristik Kinerja | Waktu pemutusan arus sisa | Tabel 2 |
| Karakteristik perlindungan arus berlebih (suhu dasar 30℃) | Tabel 3 |
| Kurva karakteristik trip | Gambar E1 (tipe C), Gambar E2 (tipe D) |
| Komunikasi | Antarmuka komunikasi | RS485 |
| Fitur Perlindungan | Perlindungan arus sisa | I△n=0,03A, 0,1A, 0,3A |
| Perlindungan kelebihan beban | I>1,13In |
| Perlindungan korsleting | I≥5In |
| Pemasangan | Cara pemasangan | Pemasangan pada rel |
| Lingkungan pemasangan | Suhu -10℃～+40℃, kelembaban relatif ≤95%RH, tanpa embun |
| Perangkat Akhir | Umur listrik | Tabel 4 |
| Lainnya | Suhu lingkungan | -5℃～+40℃, rata-rata dalam 2 jam tidak melebihi +25℃ |
| Ketinggian tempat | ≤2000m |
| Kondisi pemasangan | Permukaan luar lokasi pemasangan di mana pun tidak boleh melebihi 5 kali medan magnet bumi; pemutus arus sisa dipasang secara vertikal, pegangan ke atas adalah posisi menyala; lokasi pemasangan tidak boleh ada getaran dan guncangan signifikan. |

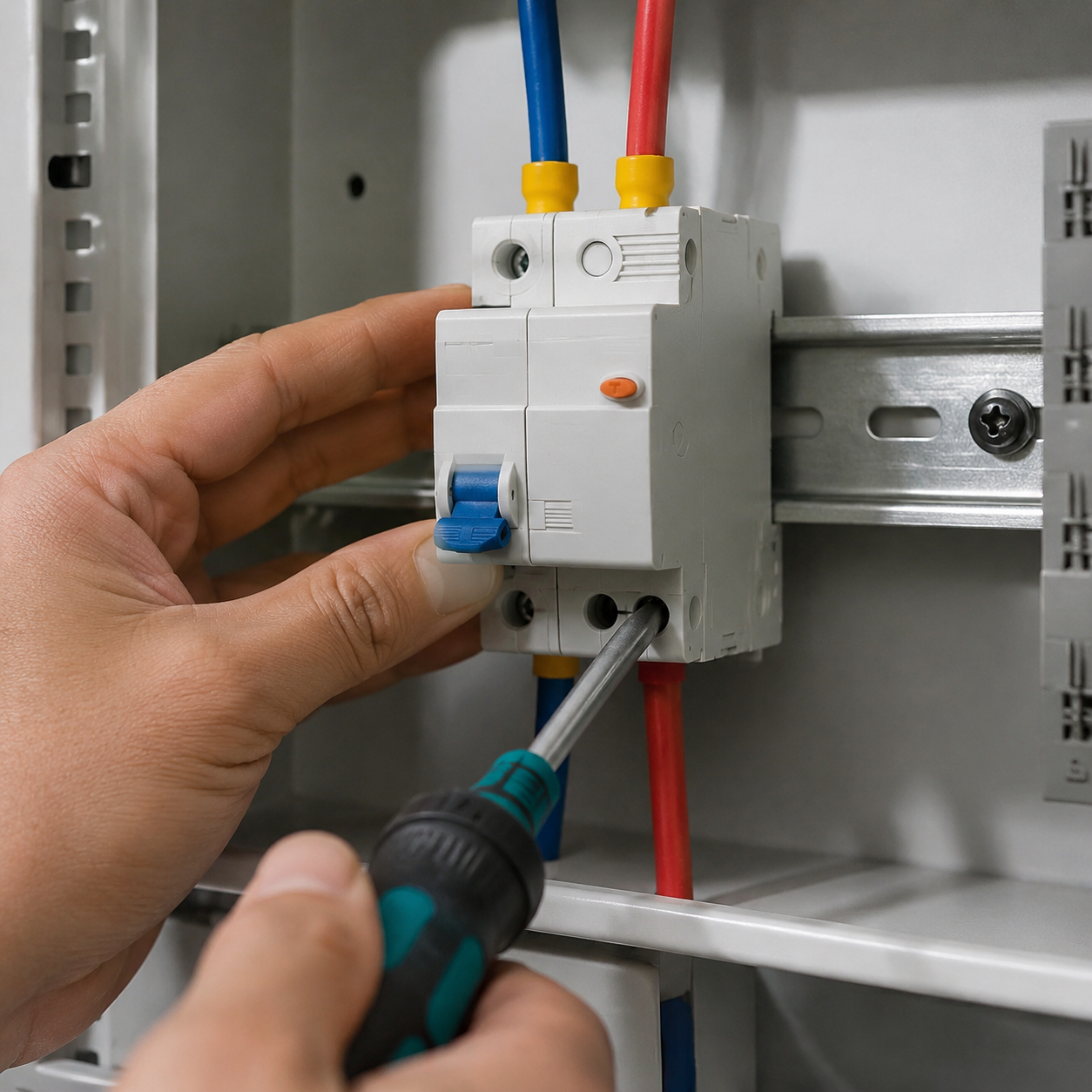

| Cara koneksi | Koneksi kabel dengan baut pengencang, metode koneksi menggunakan baut pengencang, lengkungannya (1,5～2,0)m |
| Luas penampang kabel | Tabel 5 |
| Dimensi eksternal dan ukuran pemasangan | Tabel 6 |
