| Parameter Sistem | Tegangan Nominal (UC) | AC 230V (1P+N, 2P), AC 400V (3P, 3P+N, 4P) |
| Arus Nominal (In) | 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A |
| Tegangan Isolasi Nominal (Ui) | 690V |
| Tegangan Tahan Impuls Nominal (Uimp) | 4kV |
| Arus Sisa Nominal (IΔn) | 0,03A, 0,1A, 0,3A |
| Arus Sisa Tidak Beroperasi Nominal (IΔno) | 0,5IΔn |
| Tipe Perlindungan Arus Sisa | Jenis AC, Jenis A |
| Jumlah Kutub | 1P+N, 2P, 3P, 3P+N, 4P |
| Kemampuan Pemutusan dan Pemakaian Nominal (Icn) | 6500A (NB1L-40); 10000A (NB1L-40H) |
| Kemampuan Pemutusan dan Pemakaian Arus Sisa Nominal (IΔn) | 500A |
| Indikator Kinerja | Karakteristik Pemutusan Arus Sisa | Tabel 2 |
| Karakteristik Perlindungan Arus Lebih | Tabel 3, Gambar 1, Gambar 2 |
| Luas Penampang Kabel | Lihat Tabel 5 |
| Torsi Koneksi | 2,0 Nm |
| Dimensi Eksternal dan Ukuran Pemasangan | Gambar 3, Gambar 4 |
| Cara Pemasangan | 2 lembar |
| Tingkat Perlindungan IP | IP20 |
| Lingkungan Pemasangan | -10℃～+40℃ |
| Kategori Parameter | Parameter | Nilai Parameter |
| 3.1 Waktu Pemutusan Arus Sisa | In(A) | 1,0mA, 0,1mA, 0,05mA, 5,0mA, 5A-200A*, 1A* |
| IΔn(mA) | 0,03, 0,1, 0,3 |
| Bilangan Arus Sisa Sama Dengan Arus Sisa Nominal | 1,0, 2,1, 5,0, 0,04, 0,04, 0,04 |
| Waktu Pemutusan(s) | 1,13s, 1,45s, 2,55s, 2,55s, <0,1s, <0,1s |
| Kategori Parameter | Parameter | Nilai Parameter |
| 3.2 Karakteristik Perlindungan Arus Lebih (Suhu Dasar 30℃) | No. | a, b, c, d, e |
| Jenis | C, D; C, D; C, D; C, D; C, D |
| Arus Setel (In) | 1~40; 1~40; In ≥ 32; In ≥ 32; 1~40 |
| Kondisi Mulai | Kedudukan Dingin; Kedudukan Dingin; Kedudukan Panas; Kedudukan Dingin; Kedudukan Dingin |
| Suhu Arus | 1,13In; 1,45In; 2,55In; 2,55In; 10In; 14In |
| Waktu Awal | t ≤ 1 jam; t ≤ 1 jam; t ≤ 20 detik; t ≤ 0,1 detik; t ≤ 0,1 detik |
| Hasil Pemeriksaan | Tidak Terputus; Terputus; Terputus; Tidak Terputus; Terputus |
| Keterangan | Arus stabil dalam 5 detik dan menampilkan nilai yang ditentukan |
| Kategori Parameter | Parameter | Nilai Parameter |
| 3.3 Karakteristik Trip | Gambar 1: Jenis C | Grafik waktu trip(s) vs. I/In |
| Gambar 2: Jenis D | Grafik waktu trip(s) vs. I/In |
| Kategori Parameter | Parameter | Nilai Parameter |
| 3.4 Umur Mekanis dan Listrik | Proyek | Umur Listrik |
| | 2000 kali (co<sub>2</sub>=0,85~0,9) |
| | 20000 kali |
| Frekuensi Operasi | In < 25A, 240 kali/jam; In > 25A, 120 kali/jam |
| Kategori Parameter | Parameter | Nilai Parameter |

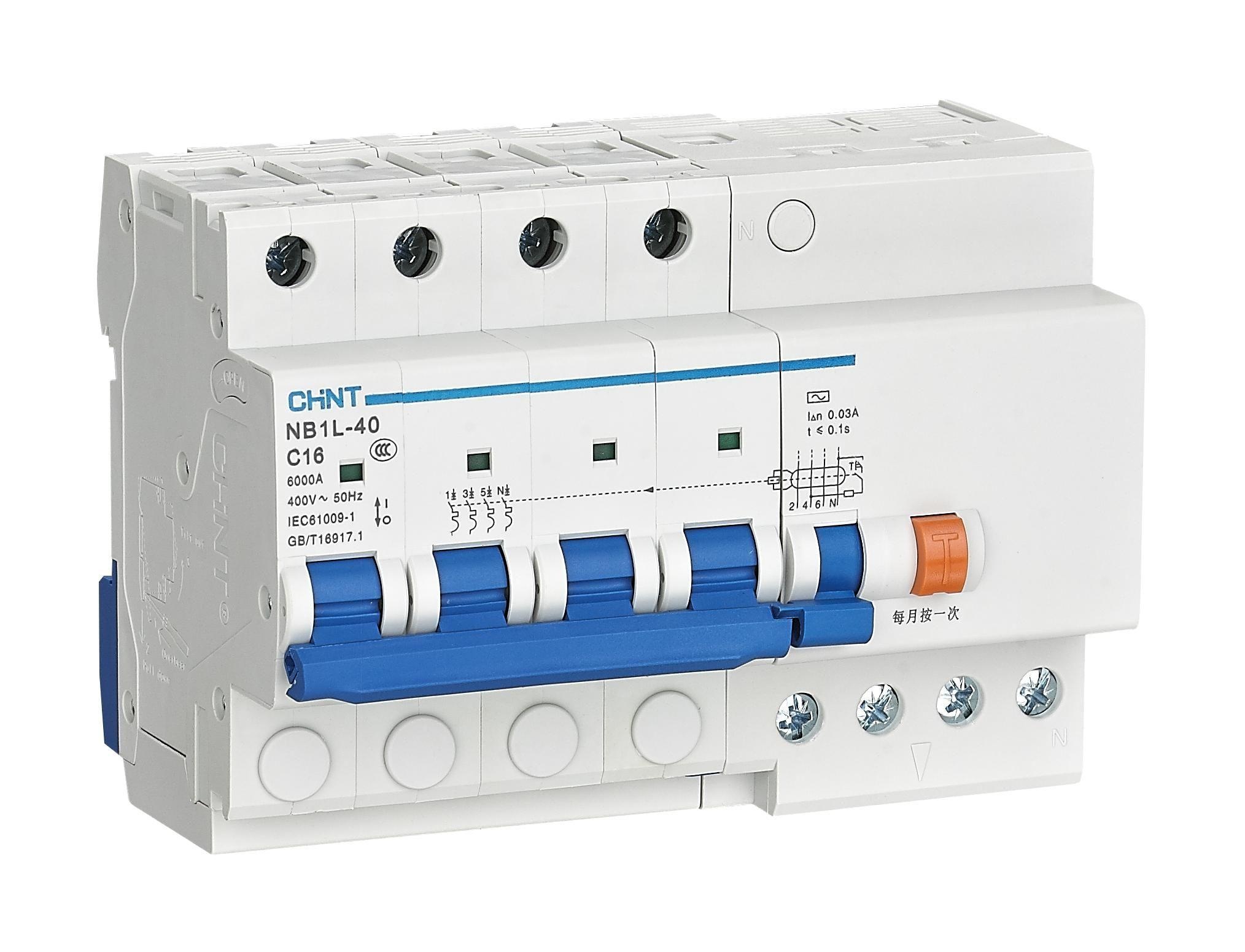

| 4 Lainnya | 4.1 Circuit Breaker Arus Sisa NB1L-40 terdiri dari Miniature Circuit Breaker NB1-63 dan Tripper Arus Sisa yang dipasang bersama, memiliki ciri-ciri berikut: | |
| 4.1.1 Tidak memerlukan sumber daya tambahan, mengatasi kelemahan kinerja perangkat elektronik yang rentan terhadap gangguan, pengaruh fluktuasi tegangan jaringan besar, serta kelemahan perlindungan akibat kontak kabel netral yang buruk, memperluas cakupan perlindungan arus sisa. | |
| 4.1.2 Kemampuan pemutusan arus pendek tinggi. | |
| 4.1.3 Hambatan dinamis lingkaran uji kecil, sehingga sulit membakar resistor uji. | |
| 4.1.4 Desain mekanisme operasi menjadi mekanisme penyimpan energi, produk selama operasi penutupan menyimpan energi untuk kontak gerak, membuat kontak gerak tertutup cepat, meningkatkan umur kontak gerak dan kemampuan pemutusan produk. | |
