Fungsi dan Penggunaan

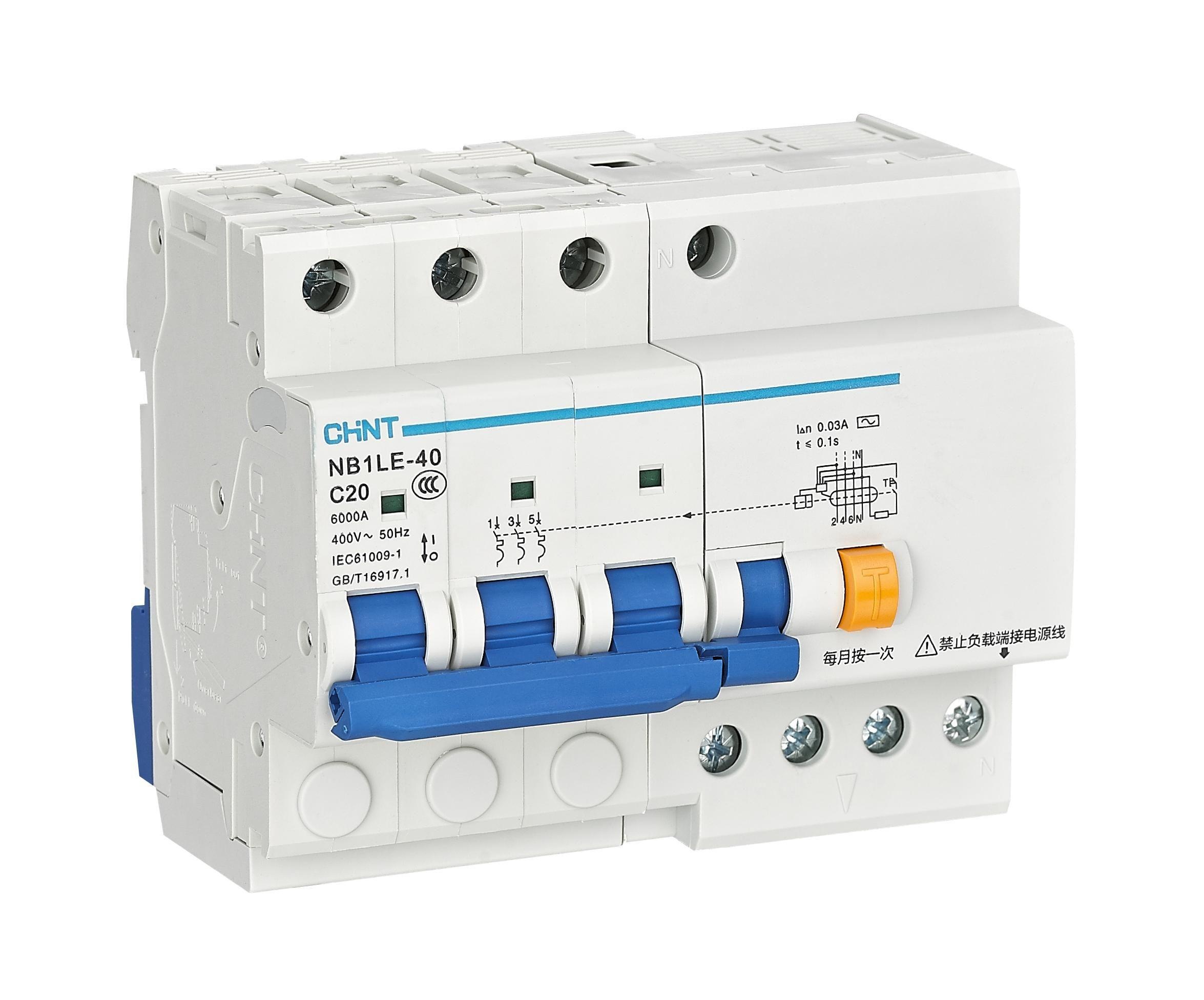

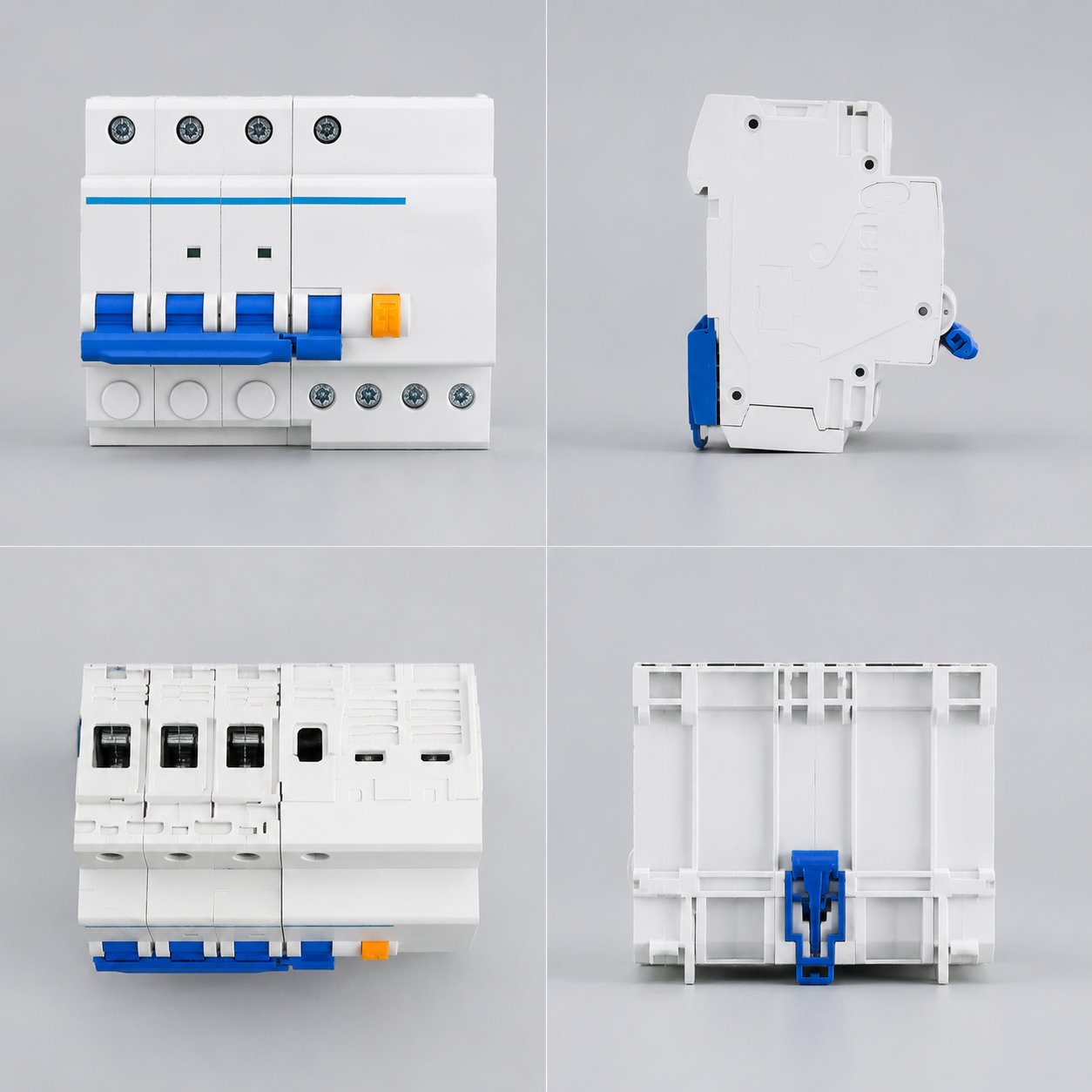

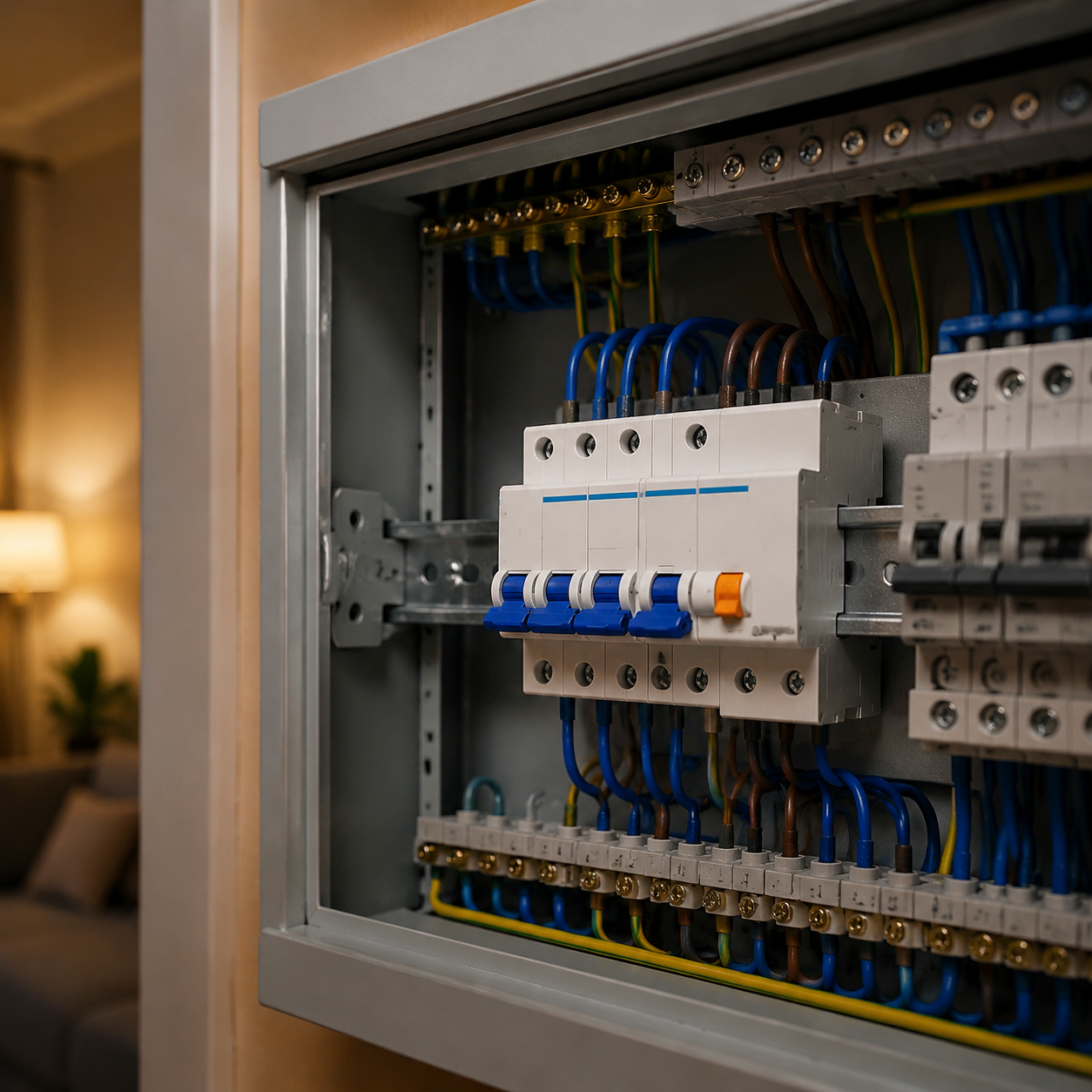

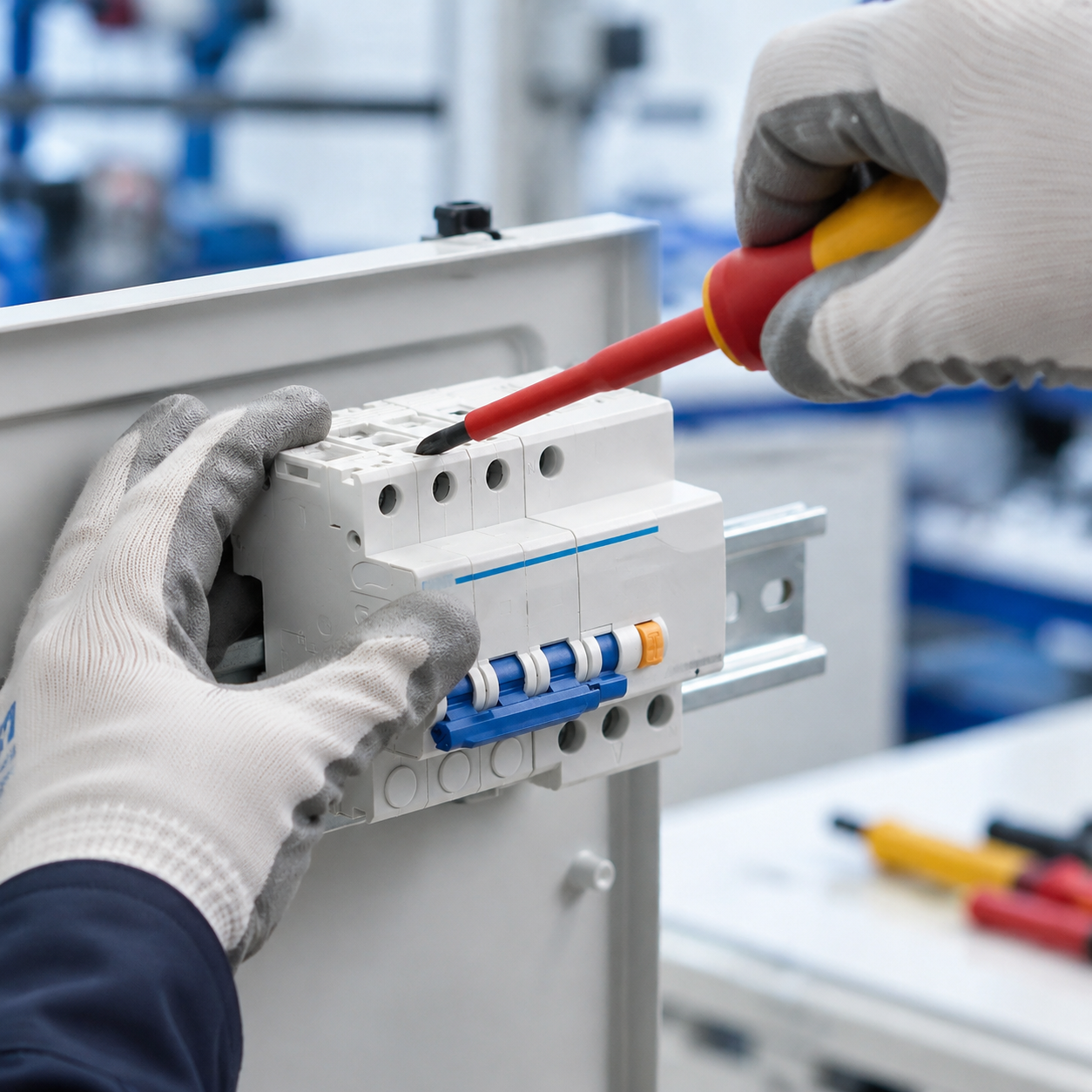

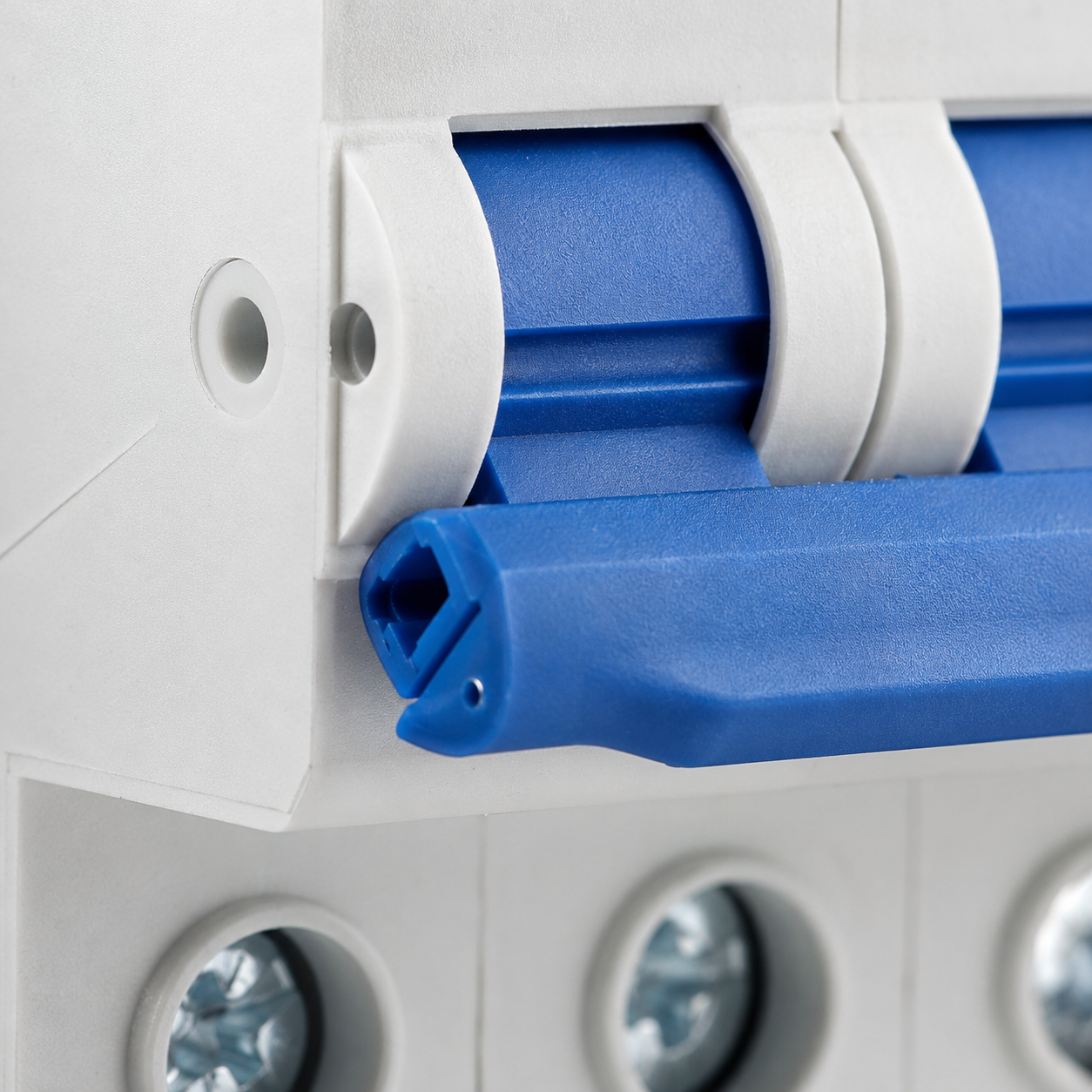

NB1LE-40 □ Circuit Breaker Arus Sisa (RCD) digunakan untuk sirkuit berfrekuensi 50Hz, tegangan nominal 230V untuk sistem satu kutub dua kabel, dua kutub 230V, tiga kutub, tiga kutub empat kabel, empat kutub 400V, dengan arus nominal hingga 40A. Ketika terjadi sentuhan listrik pada tubuh manusia atau arus bocoran jaringan melebihi nilai yang ditentukan, circuit breaker arus sisa akan memutuskan sumber daya yang rusak dalam waktu sangat singkat, melindungi keselamatan manusia dan peralatan listrik. Peralatan ini juga memiliki fungsi perlindungan terhadap beban berlebih dan hubung singkat, serta dapat digunakan sebagai pemutus dan penyambung yang tidak sering dilakukan pada jalur tersebut. Produk ini cocok digunakan di berbagai tempat seperti industri, komersial, bangunan tinggi, dan perumahan penduduk. Memenuhi standar: GB/T 16917.1, IEC 61009-1, mendapatkan sertifikasi CCC.
Detail Parameter
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Tegangan Nominal (Up) | AC 230V(1P+N, 2P), AC 400V(3P, 3P+N, 4P) |
| Arus Nominal (In) | 6A, 10A, 16A, 20A, 25A, 32A, 40A |
| Tegangan Isolasi Nominal (Ui) | 500V |
| Tegangan Tahan Impuls Nominal (Uimp) | 4kV |
| Arus Operasi Sisa Nominal (Imr) | 0.03A, 0.1A, 0.3A |
| Arus Tidak Operasi Sisa Nominal (Imnr) | 0.5IΔn |
| Jenis Perlindungan Arus Sisa | Jenis AC |
| Jumlah Kutub | 1P+N, 2P, 3P, 3P+N, 4P |
| Bentuk Terminal Konektor Tembaga | Tipe C |
| Kemampuan Pemutusan Arus Singkat Nominal (kA) | 6000A(NB/LE-60), 10000A(NB/LE-40H) |
| Karakteristik Kurva Operasi Arus Sisa | Lihat Tabel 2 |
| Karakteristik Kurva Perlindungan Arus Berlebih | Lihat Tabel 1 |
| Umur Mekanis dan Listrik | Lihat Tabel 4 |
| Kabel Koneksi | Lihat Tabel 5 |
| Torsi Tahan Putar | 2.0N·m |
| Dimensi Eksternal dan Ukuran Pemasangan | Gambar 2, Gambar 3 |
| Tingkat Pencemaran | Kelas 2 |
| Kelas Perlindungan | IP20 |
| Kategori Pemasangan | Kelas III |
| Indikator Kinerja | Waktu Pemutusan Arus Sisa | |
| In(A) | IΔn(A) |
| | 0.03, 0.1, 0.3 IΔn 2IΔn 5IΔn5A-200A* |
| 6-40 | 0.1 0.05 0.04 0.04 |
| Keterangan: a5A-200A uji untuk arus bocor lebih besar dari nilai yang ditentukan tidak diuji sesuai prosedur. | |
| Karakteristik Perlindungan Arus Berlebih (Suhu Dasar 30℃) | |
| No. | Arus Nominal A Keadaan Awal Arus Uji Waktu yang Ditetapkan Hasil yang Diharapkan Catatan |
| a | 6-40 Dingin 1.13In t≤1 jam Tidak Terputus |
| b | 6-40 Dilanjutkan dari uji sebelumnya 1.45In ≤1 jam Terputus Nilai ini meningkat secara stabil dalam 5 detik dan tetap stabil |
| c | In≤32 Dingin 2.55In 1s±1s Terputus |
| d | In≤32 Dingin 2.55In 1s±120s Terputus |
| e | 6-40 Dingin 5In t≤0.1s Tidak Terputus |
| f | 6-40 Dingin 10In t≤0.1s Terputus |
| Karakteristik Residual | |
| Gambar 1 Jenis C | |
