Fungsi dan Penggunaan

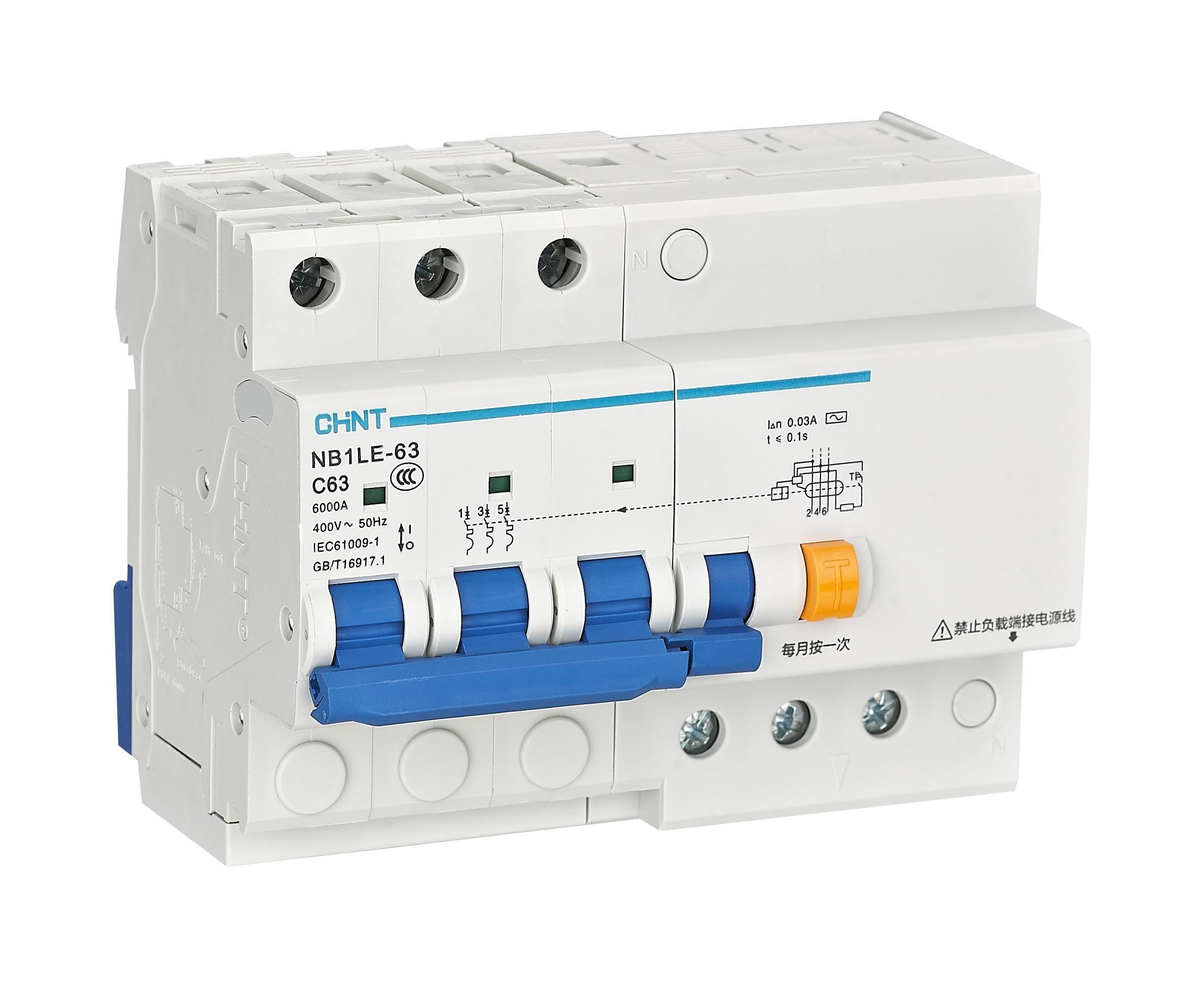

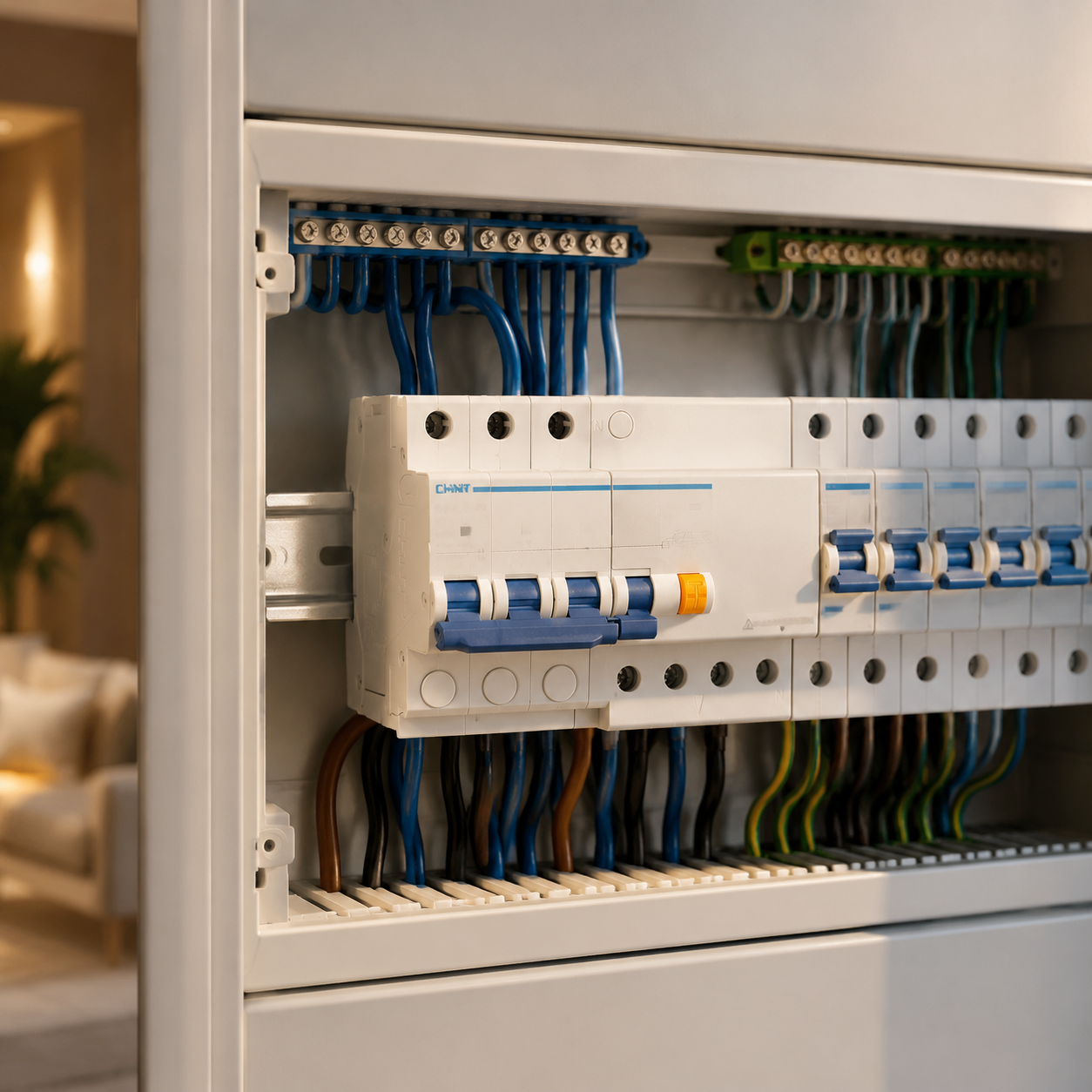

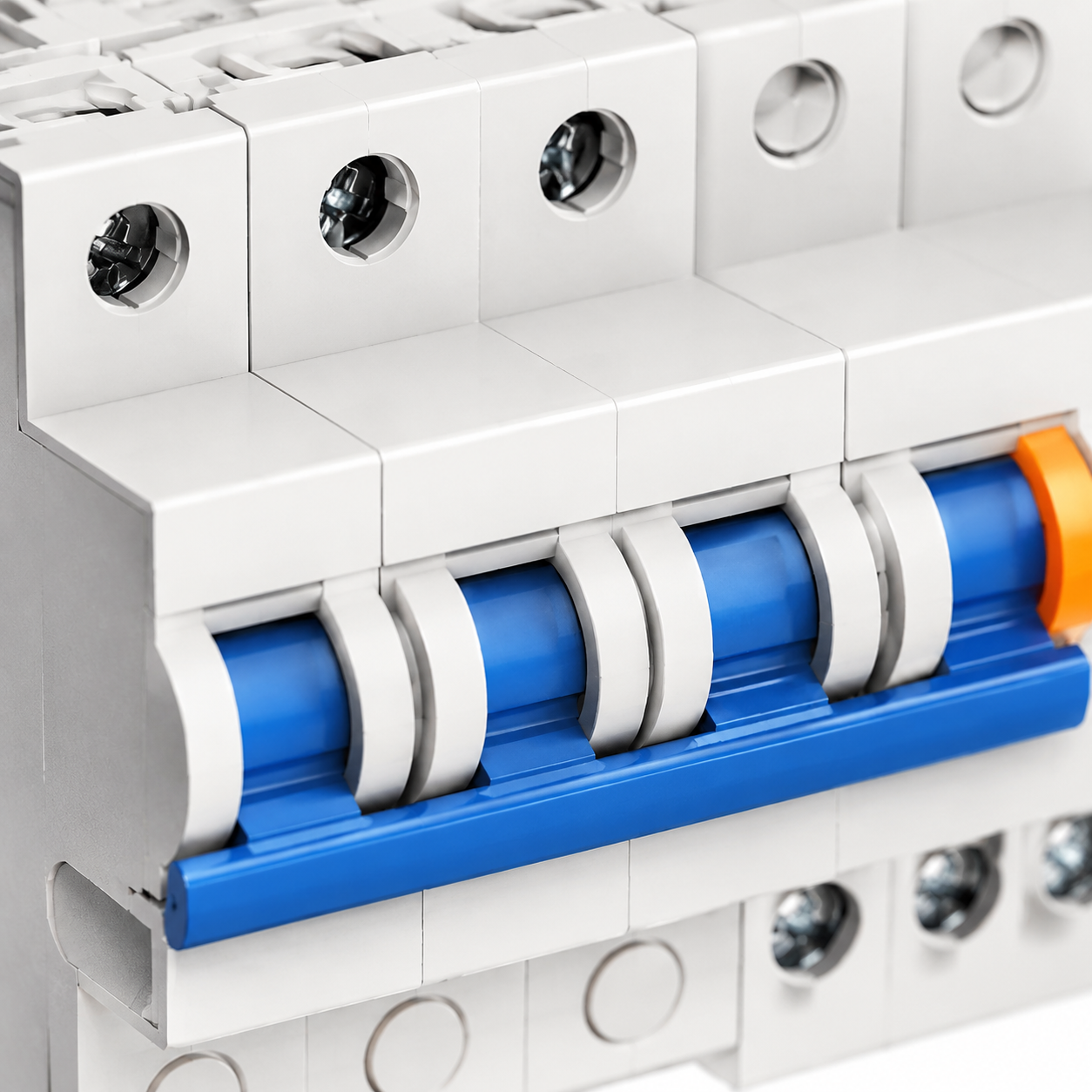

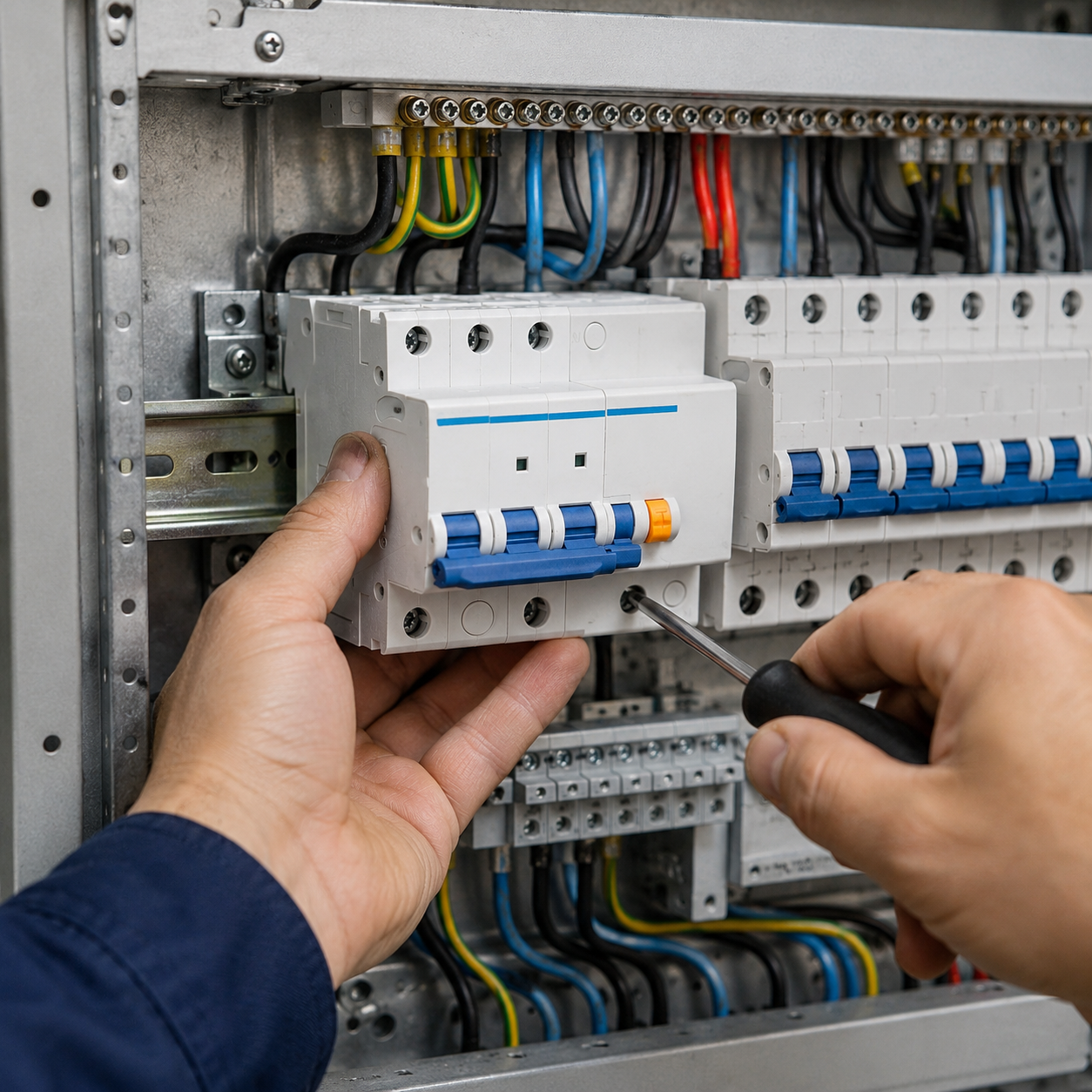

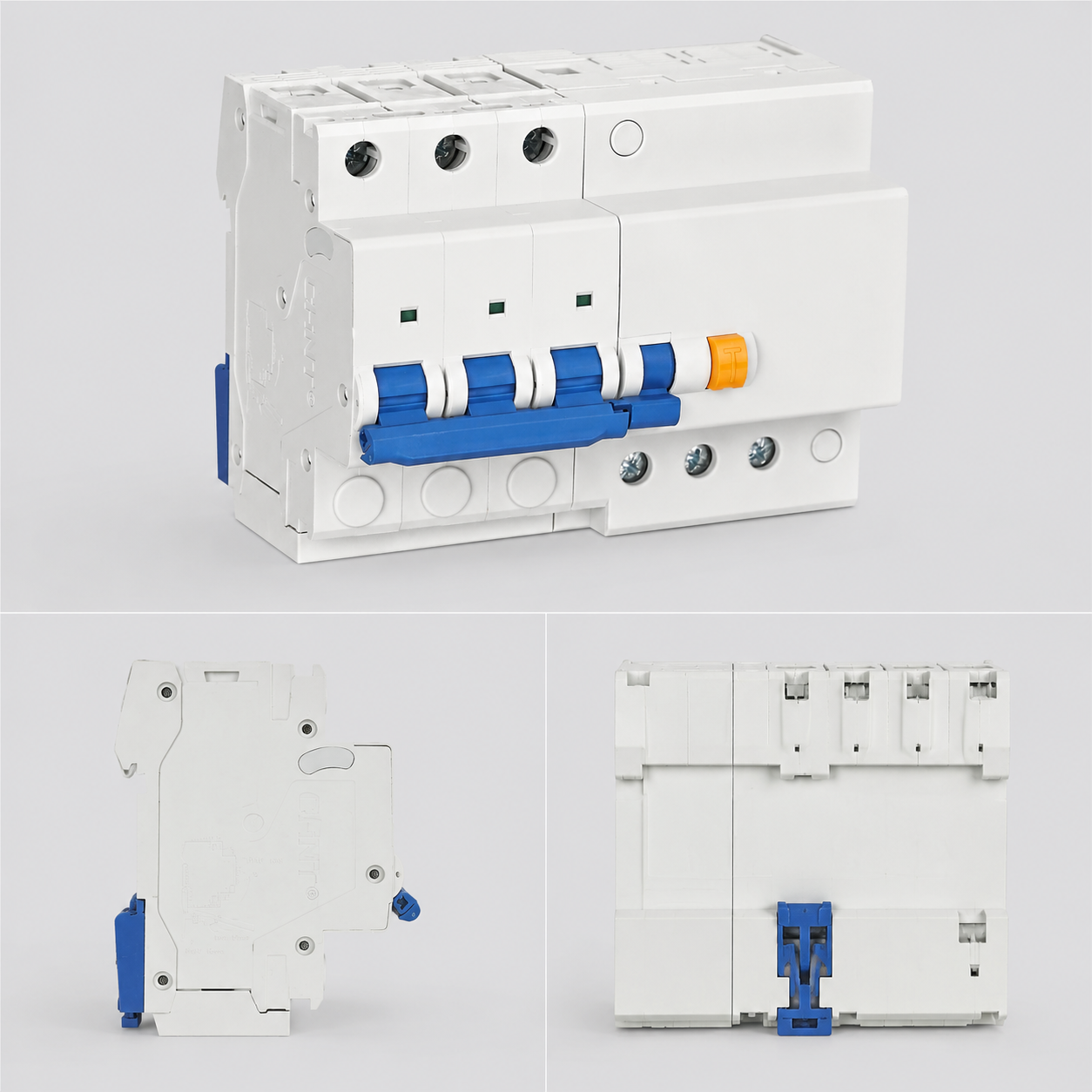

NB1LE-63 □ Circuit breaker arus sisa (RCD) digunakan untuk sistem listrik AC 50Hz, tegangan nominal satu kutub dua kabel, dua kutub 230V, tiga kutub, tiga kutub empat kabel, empat kutub 400V, dengan arus nominal hingga 63A. Ketika seseorang tersengat listrik atau arus bocoran jaringan melebihi nilai yang ditentukan, circuit breaker arus sisa akan memutuskan daya dalam waktu sangat singkat, menjamin keselamatan manusia dan mencegah kecelakaan akibat arus bocoran pada perangkat. Circuit breaker arus sisa juga memiliki fungsi perlindungan terhadap beban berlebih dan korsleting, dapat digunakan untuk melindungi kabel dari beban berlebih dan korsleting, serta dapat digunakan sebagai pemutus kabel yang tidak sering dalam kondisi normal. Memenuhi standar: GB/T 16917.1, IEC 61009-1, mendapatkan sertifikasi CCC.
Parameter Detail
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Tegangan Nominal (UC) | AC 230V(1P+N, 2P), AC 400V(3P, 3P+N, 4P) |
| Arus Nominal (In) | 50A, 63A |
| Arus pendek maksimum yang dapat diputus (Icu) | 50kA |
| Kemampuan penyambungan arus pendek maksimum (Icm) | 4kA |
| Kemampuan pemutusan arus pendek maksimum (Icn) | 0.03 |
| Kemampuan penyambungan arus pendek maksimum (Inm) | 0.05kA |
| Fungsi perlindungan arus sisa | Jenis AC |
| Jumlah kutub | 1P+N, 2P, 3P, 3P+N, 4P |
| Cara pemutusan arus sisa | Jenis C |
| Kemampuan pemutusan arus sisa nominal (In) | 6300A(NB1L-E63), 10000A(NB1L-E63H) |
| Kemampuan penyambungan arus pendek maksimum (Inm) | 500A(n=50A); 630A(n=63A) |
| Karakteristik perlindungan arus berlebih | Mengikuti 3, Gambar 1 |
| Umur mekanis dan elektrik | Mengikuti 4 |
| Kabel penghubung | Total 5 |
| Torsi pemasangan kabel | 2.0N·m |
| Dimensi dan ukuran pemasangan | Lihat Gambar 2, Gambar 3 |
| Cara pemasangan | 2 posisi |
| Kelas perlindungan | IP20 |
| Kategori pemasangan | Kelas III |
| Karakteristik Kinerja | | |
| Waktu operasi arus sisa | |
| In(A) | IΔn(mA) |
| 50, 63 | 0.03 |
| | 0.1 |
| | 0.05 |
| | 0.04 |
| | 0.04 |
| | 0.04 |
| Karakteristik arus sisa dari circuit breaker arus sisa (suhu dasar 30℃) | |
| No. | Arus nominal(In) Keadaan aktif Arus uji Waktu yang ditentukan Hasil yang diharapkan Catatan |
| a | 50, 63 Dingin 1.13In t≤1s Tidak terputus |
| b | 50, 63 Setelah uji a dilakukan 1.45In t≤1s Terputus |
| c | 50, 63 Dingin 2.5In 1s≤t≤120s Terputus |
| d | 50, 63 Dingin 10In t≤0.5s Tidak terputus |
| Kurva karakteristik pemutusan | |
