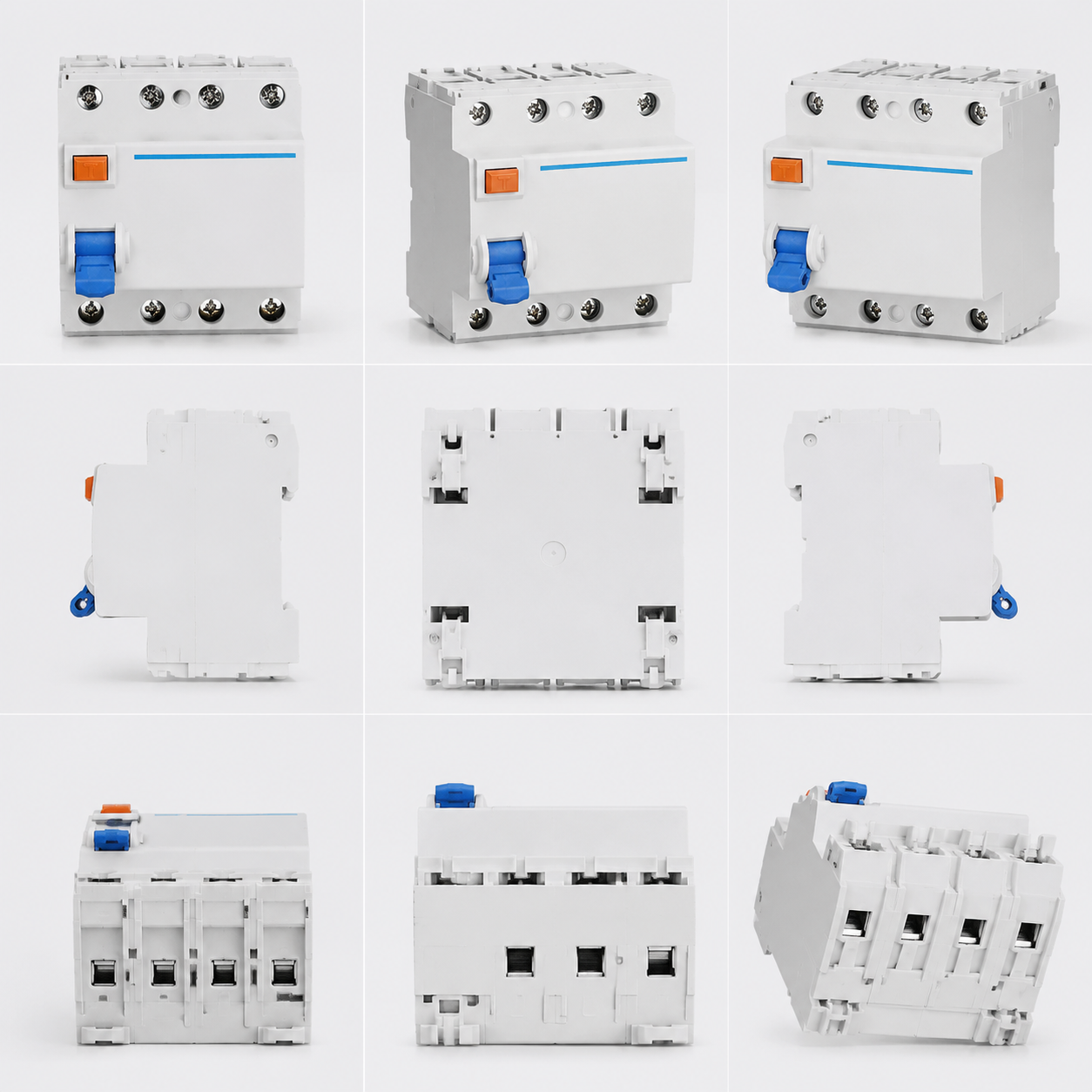

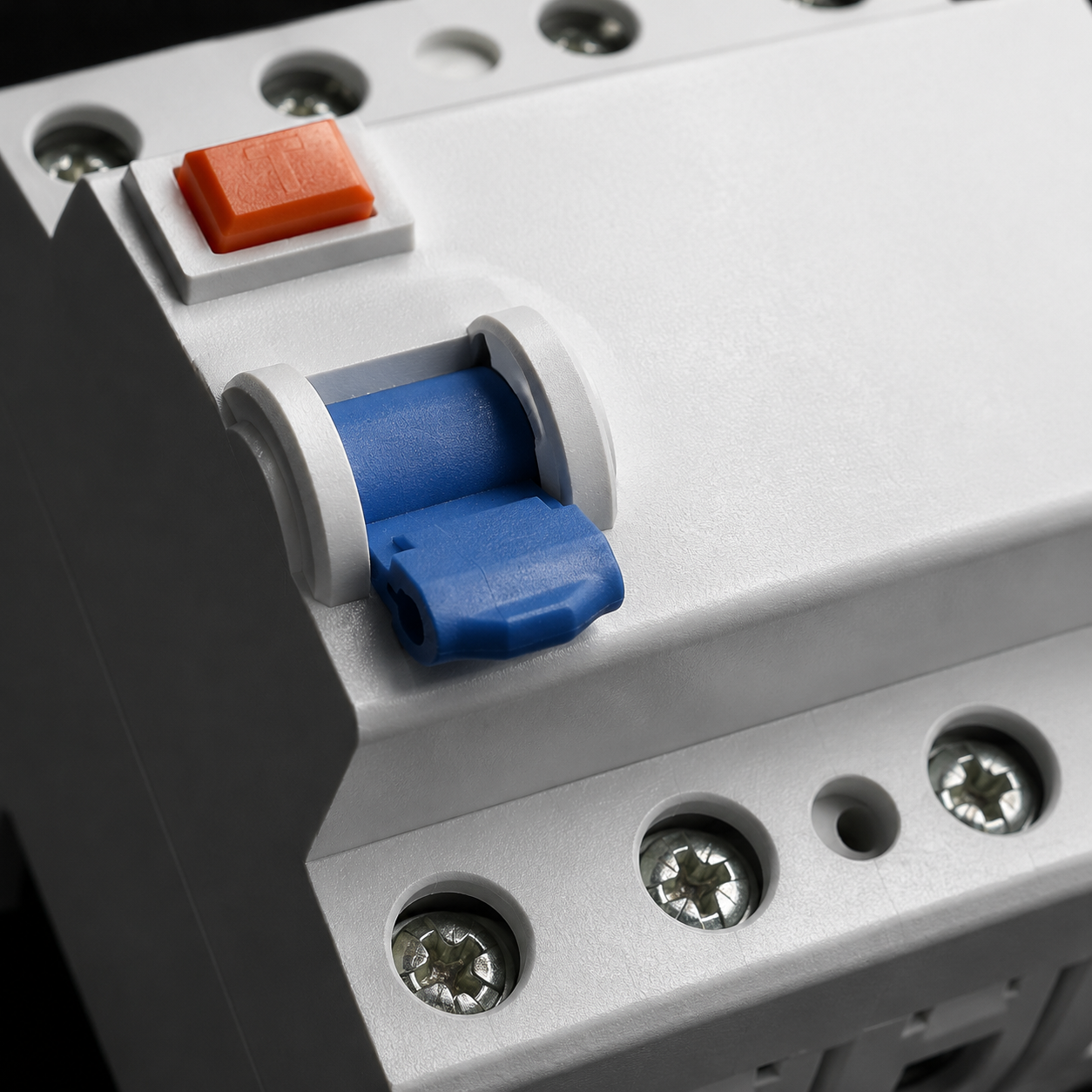

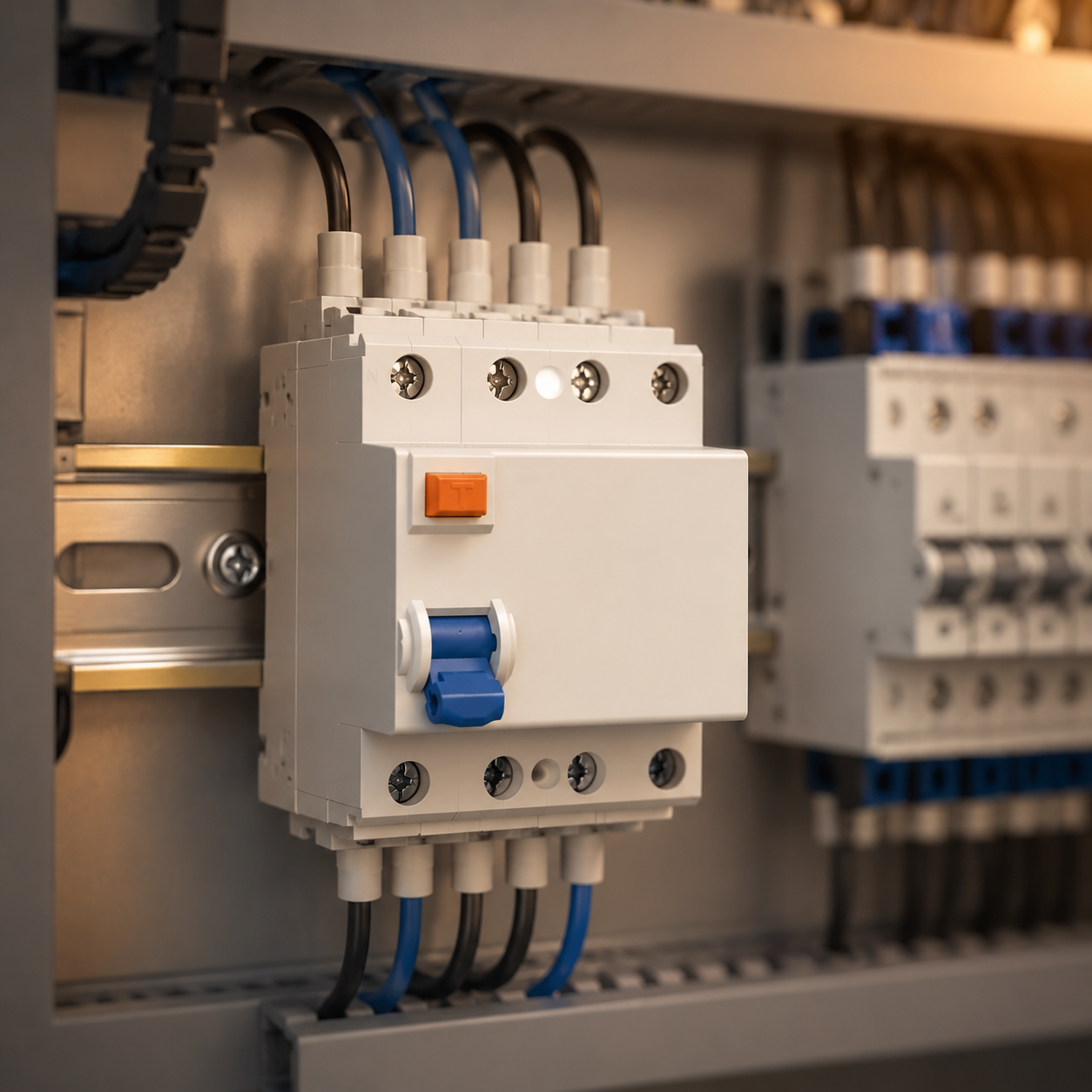

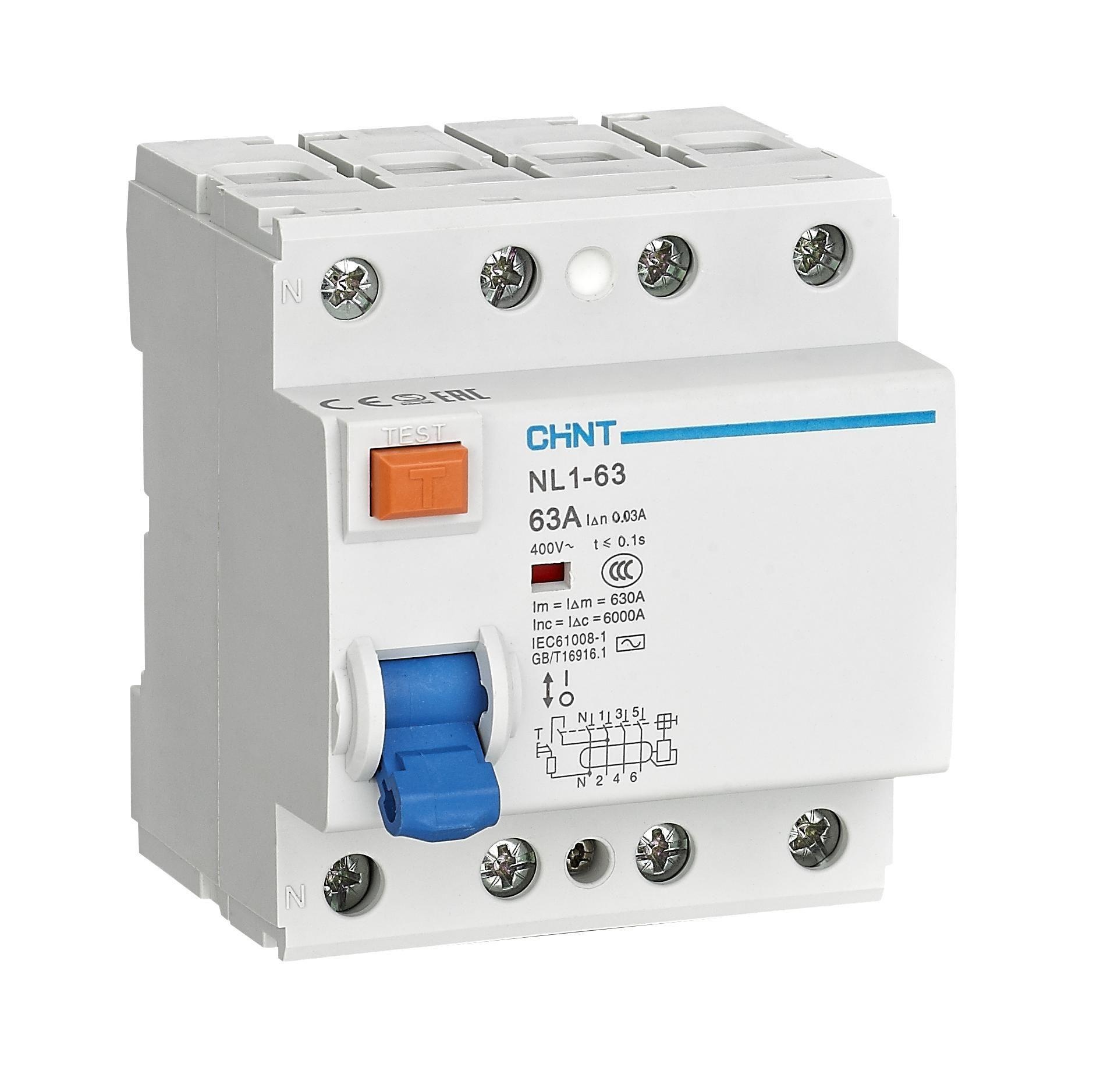

Fungsi dan Penggunaan
Keeper arus sisa NL1-63 (tanpa perlindungan arus berlebih) digunakan untuk jaringan 50Hz AC, tegangan nominal dua kutub 230V, empat kutub 400V, arus nominal hingga 63A. Ketika terjadi sentuhan listrik pada tubuh manusia atau arus kebocoran jaringan melebihi nilai yang ditentukan, pemutus sirkuit arus sisa dapat memutus sumber daya gangguan dalam waktu sangat singkat, melindungi keselamatan manusia dan peralatan listrik. Produk ini juga dapat digunakan sebagai pengoperasian dan pemanasan yang tidak sering dilakukan pada jalur. Produk ini cocok untuk berbagai lokasi seperti industri, komersial, gedung tinggi, dan perumahan penduduk. Sesuai standar: GB/T 16916.1, IEC 61008-1, mendapatkan sertifikasi CCC, SEMKO, CE, RCC, EAC, dll.
Parameter Rinci

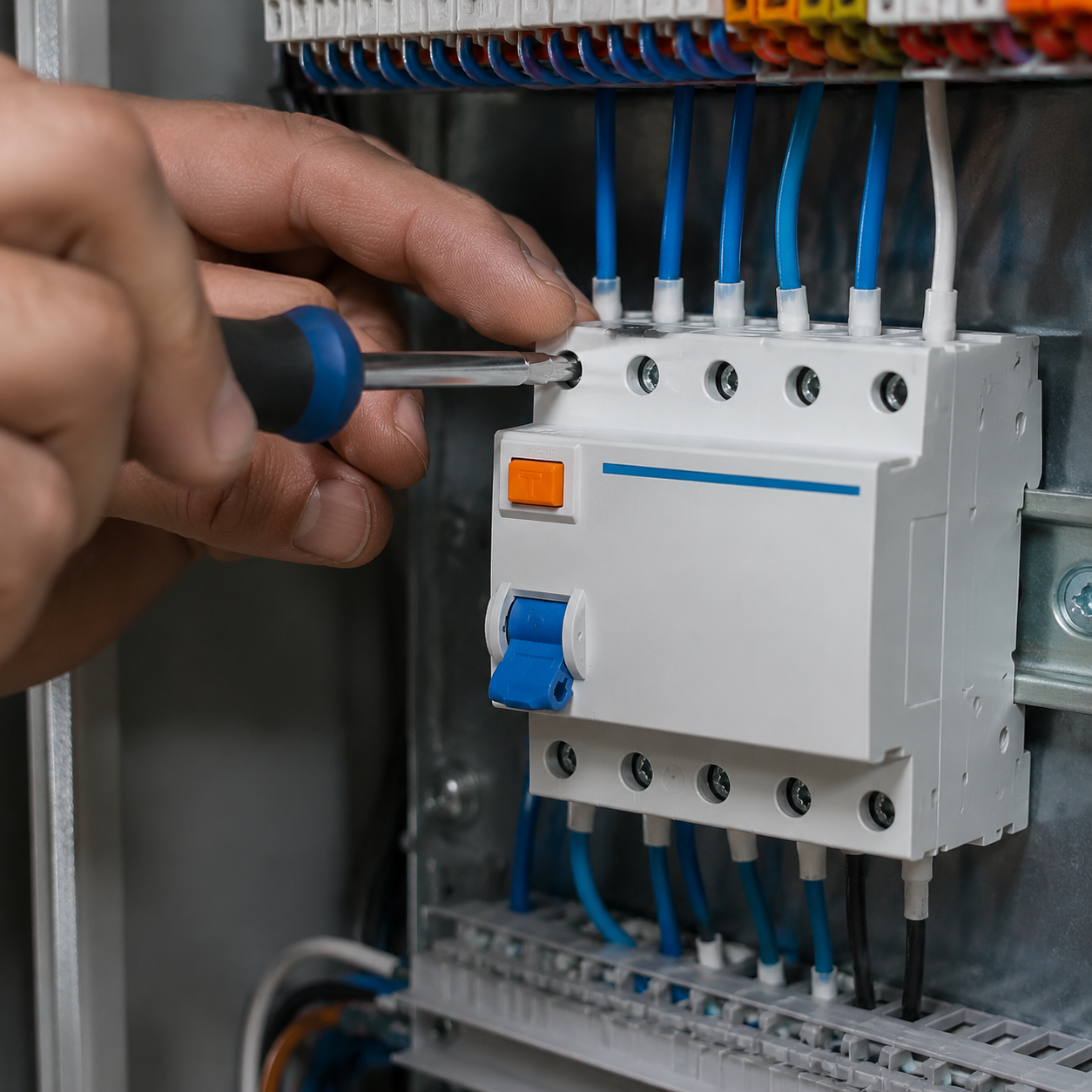

| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Teknis | Tegangan Nominal (Ue) | AC 230V (2P), AC 400V (4P) |
| Arus Nominal (In) | 25A, 40A, 63A |
| Tegangan Isolasi Nominal (Ui) | 500V AC |
| Tegangan Tahan Impuls Nominal (Uimp) | 4kV |
| Arus Tindakan Sisa Nominal (IΔn) | 0,03A, 0,1A, 0,3A |
| Jumlah Kutub | 2P, 4P |
| Kondisi Kerja dengan Komponen Arus Searah | Jenis AC |
| Arus Sesaat Maksimum Nominal (InC) | 6000A |
| Arus Sisa Sesaat Maksimum Nominal (IΔC) | 6000A |
| Kemampuan Pemutusan dan Penyambungan Nominal (Im) | 500A (In=25, 40A); 630A (In=63A) |
| Kemampuan Pemutusan dan Penyambungan Arus Sisa Nominal (IΔm) | 500A (In=25, 40A); 630A (In=63A) |
| Arus Sisa Tidak Beraksi Nominal | 0,5IΔn |
| Waktu Pemutusan Arus Sisa | Lihat Tabel 2 |
| Umur Mekanik dan Listrik | Lihat Tabel 3 |
| Ketegangan Pemutaran | 2,5N·m |
| Dimensi Eksternal dan Dimensi Pemasangan | Lihat Gambar 1, Gambar 2 |
| Tingkat Polusi | Kelas 2 |
| Derajat Perlindungan | IP20 |
| Kategori Pemasangan | Kelas II |
| Kategori Parameter | Parameter | Nilai Parameter |
| 3.1 Waktu Pemutusan Arus Sisa | InA | IΔn(A) |
| | Waktu pemutusan saat arus sisa (IΔ) sama dengan nilai berikut dalam detik |
| | IΔn 2IΔn 5IΔn 5A-200A 500A Waktu pemutusan maksimal |
| 25, 40, 63 | 0,03, 0,1, 0,3 0,1 0,08 0,04 0,04 0,04 |
| Kategori Parameter | Parameter | Nilai Parameter |
| 3.2 Umur Mekanik dan Listrik: Pemutus sirkuit arus sisa harus mampu menahan jumlah siklus yang ditentukan dalam Tabel 3. | In(A) | Jumlah Siklus Operasi |
| | Jumlah Operasi Beban (kali) Jumlah Operasi Tanpa Beban (kali) Frekuensi Operasi (kali/jam) |
| 25 | 2000 2000 240 |
| 40, 63 | 2000 1000 120 |
| Kategori Parameter | Parameter | Nilai Parameter |
| 3.3 Cocok untuk kabel tembaga (4-16)mm² (Lihat Tabel 4), metode koneksi menggunakan baut pengencang, dengan ketegangan sebesar 2,5N·m. | Arus Nominal In(A) | Luas Penampang Kabel Tembaga (mm²) |
| 25 | 4 |
| 40 | 10 |
| 63 | 16 |
