Fungsi dan Penggunaan

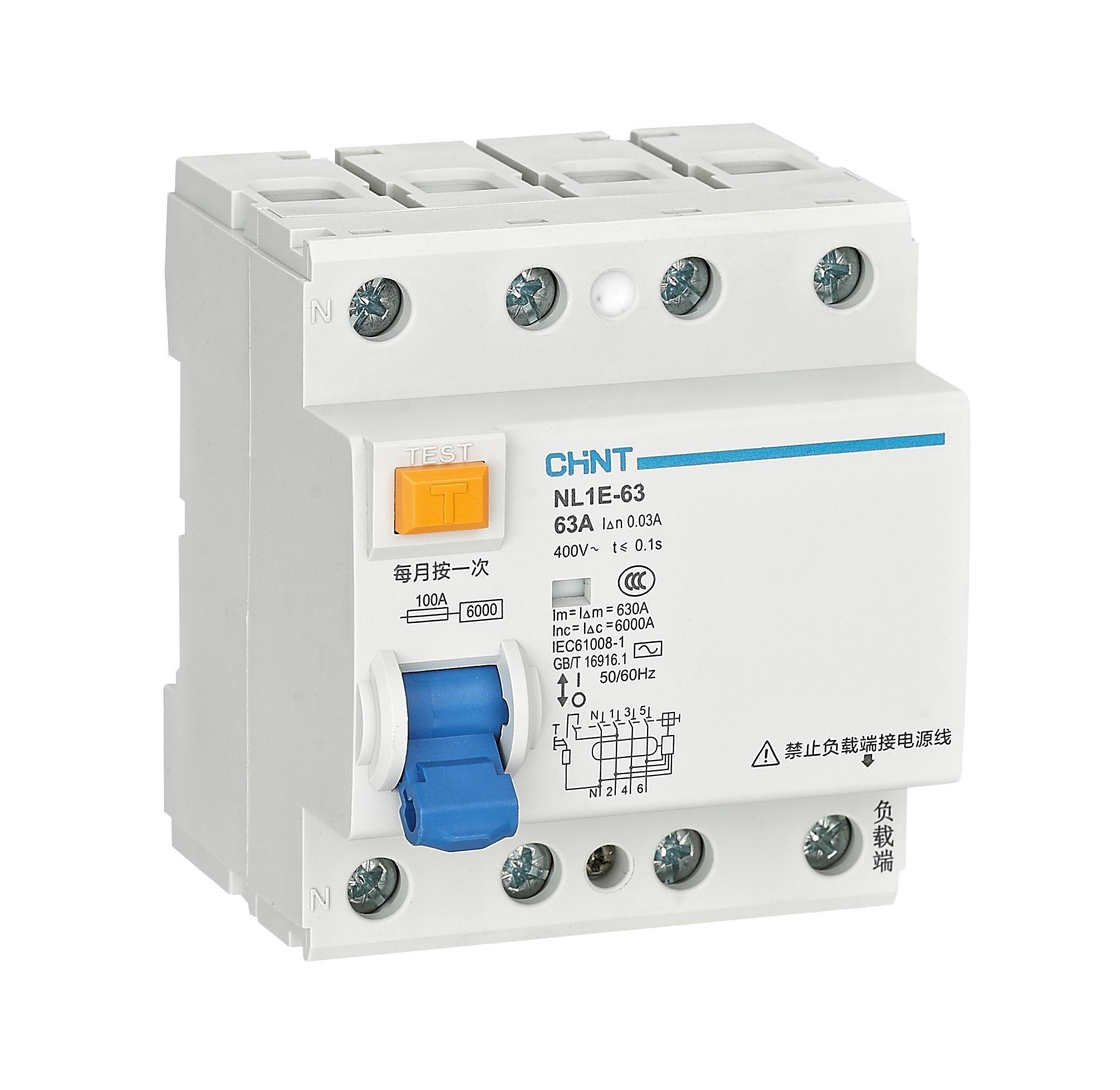

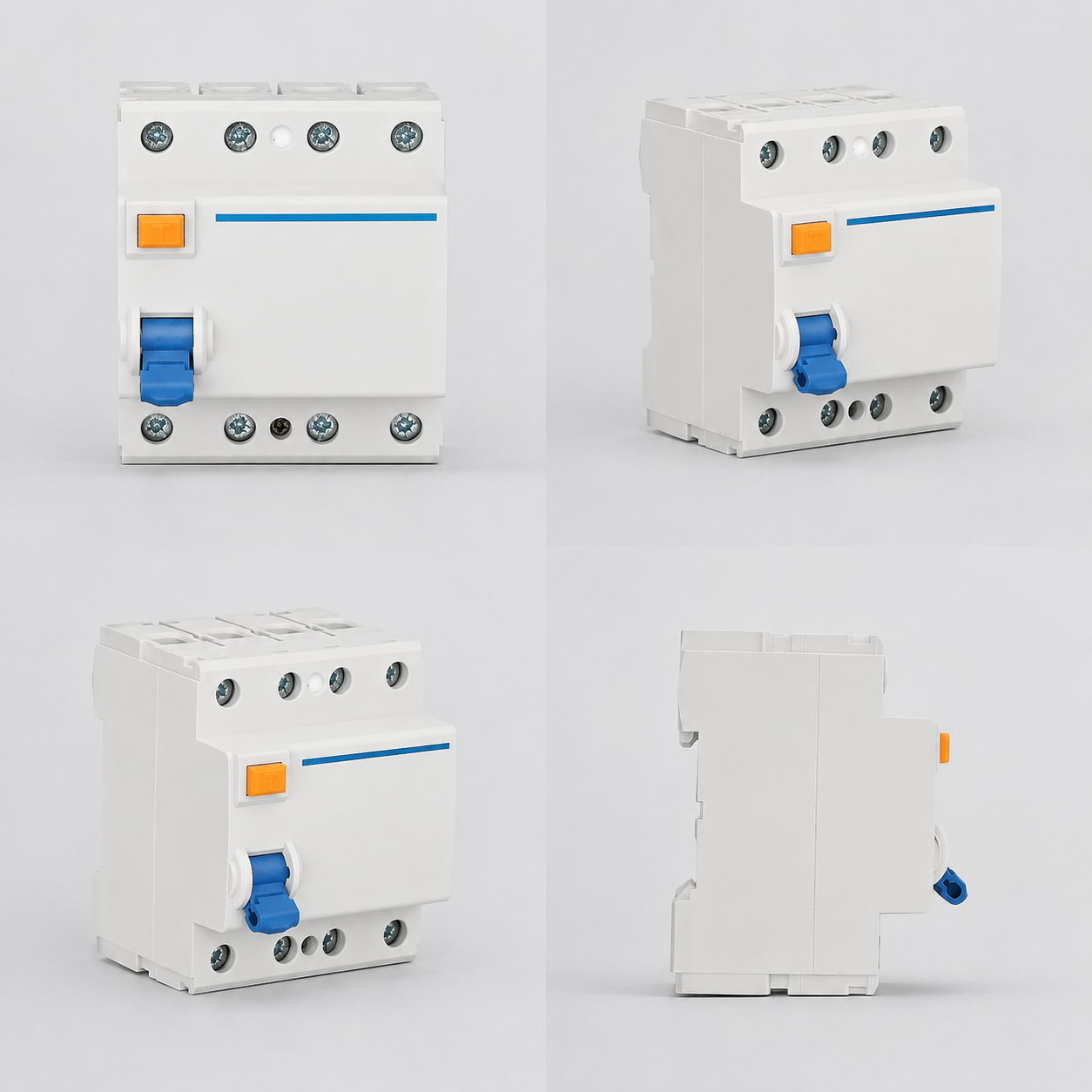

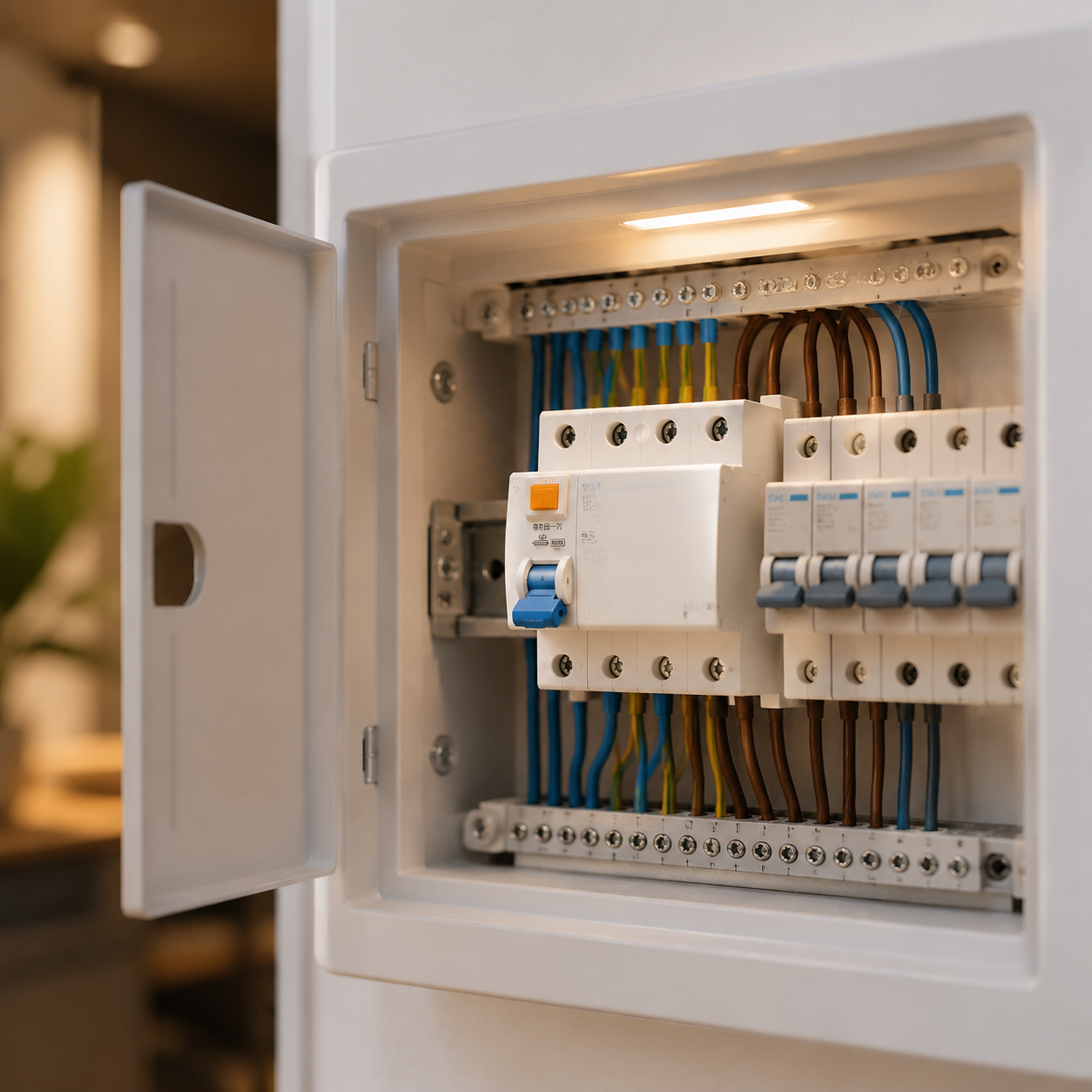

Ketepungan Arus Sisa NL1E-63 (tanpa perlindungan arus berlebih) digunakan untuk jaringan arus bolak-balik 50/60Hz, tegangan nominal dua kutub 230V, empat kutub 400V, dan arus nominal hingga 63A. Ketika seseorang tersengat listrik atau arus bocoran jaringan melebihi nilai yang ditentukan, ketepungan arus sisa akan memutuskan daya gangguan dalam waktu sangat singkat, melindungi keselamatan manusia dan peralatan listrik. Produk ini juga dapat digunakan sebagai penghubung yang tidak sering dilakukan pada jalur tersebut. Produk ini cocok untuk berbagai lokasi seperti industri, komersial, gedung tinggi, dan perumahan penduduk. Memenuhi standar: GB/T 16916.1, IEC 61008-1, produk telah mendapatkan sertifikasi CCC.

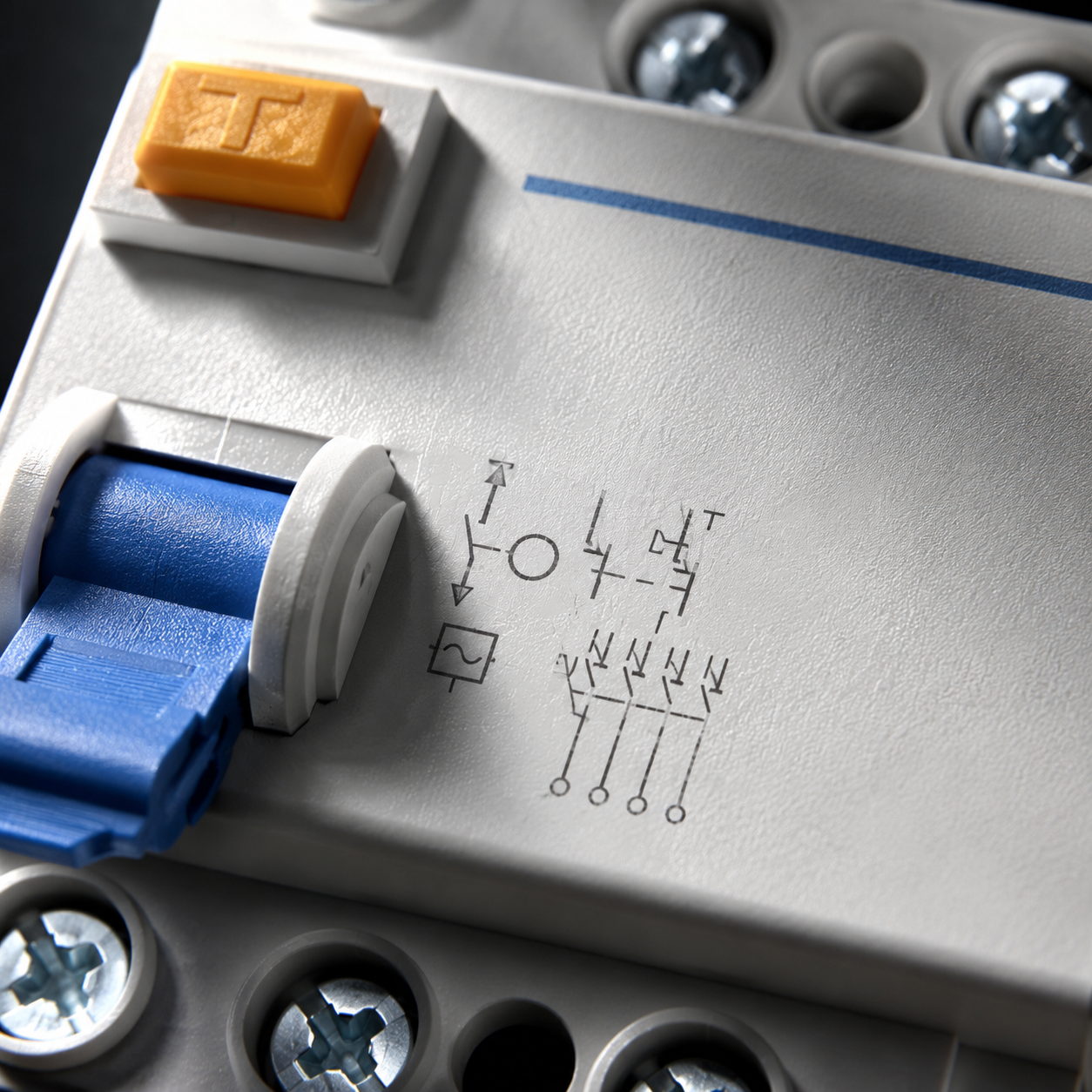

Parameter Detail

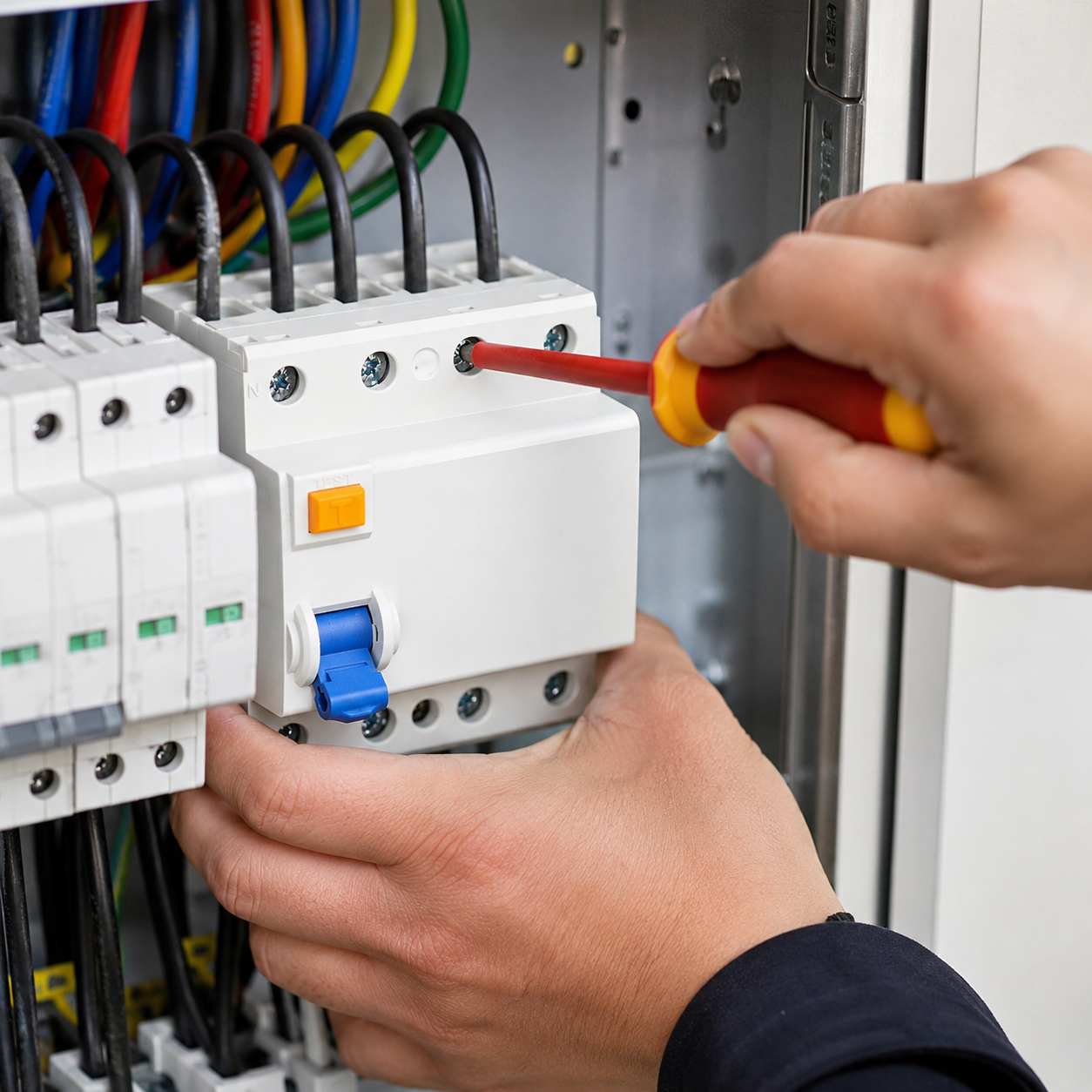

| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Tegangan Nominal (Ue) | AC 230V (2P), AC 400V (4P) |
| Arus Nominal (In) | 25A, 40A, 63A |
| Tegangan Isolasi Nominal (Ui) | 500V |
| Tegangan Tahan Impuls Nominal (Uimp) | 4kV |
| Arus Tindakan Sisa Nominal (IΔn) | 0,03A |
| Jumlah Kutub | 2P, 4P |
| Arus Sisa Maksimum Terbatas (Inc) | 6000A |
| Arus Sisa Kuput Maksimum Terbatas (IΔc) | 6000A |
| Kemampuan Pemutusan dan Penyambungan Nominal (Im) | 500A (In=25, 40A): 630A (In=63A) |
| Kemampuan Pemutusan dan Penyambungan Sisa Nominal (IΔm) | 500A (In=25, 40A); 630A (In=63A) |
| Arus Sisa Tidak Beraksi Nominal | 0,5IΔn |
| Waktu Pemutusan Arus Sisa | Lihat Tabel 2 |
| Umur Mekanis dan Listrik | Lihat Tabel 3 |
| Torsi Pengencang | 2,5N·m |
| Dimensi Eksternal dan Dimensi Pemasangan | Lihat Gambar 1, Gambar 2 |
| Tingkat Pencemaran | Tingkat 2 |
| Derajat Perlindungan | IP20 |
| Kategori Pemasangan | Kelas II |
| Karakteristik Performa | Waktu Pemutusan Arus Sisa | |
| | InA IΔn(A) Waktu Pemutusan Saat Arus Sisa(IΔ) Sama Dengan Nilai Berikut Ini s Maksimal Waktu Pemutusan |
| | 25, 40, 63 0,03 IΔn 2IΔn 5IΔn 5A-200A 500A |
| | 0,1 0,08 0,04 0,04 0,04 |
| Umur Mekanis dan Listrik | |
| | In(A) Jumlah Siklus Operasi Jumlah Operasi Beban (kali) Jumlah Operasi Tanpa Beban (kali) Frekuensi Operasi (kali/jam) |
| | 25 2000 2000 240 |
| | 40, 63 2000 1000 120 |
| Fitur Perlindungan | Menggunakan kabel tembaga dengan luas penampang (4-16)mm² | Cara pemasangan menggunakan baut pengencang, torsi sebesar 2,5N·m. |
| Arus Nominal In(A) | Luas Penampang Kabel Tembaga (mm²) |
| 25 | 4 |
| 40 | 10 |
| 63 | 16 |
