Fungsi dan Penggunaan

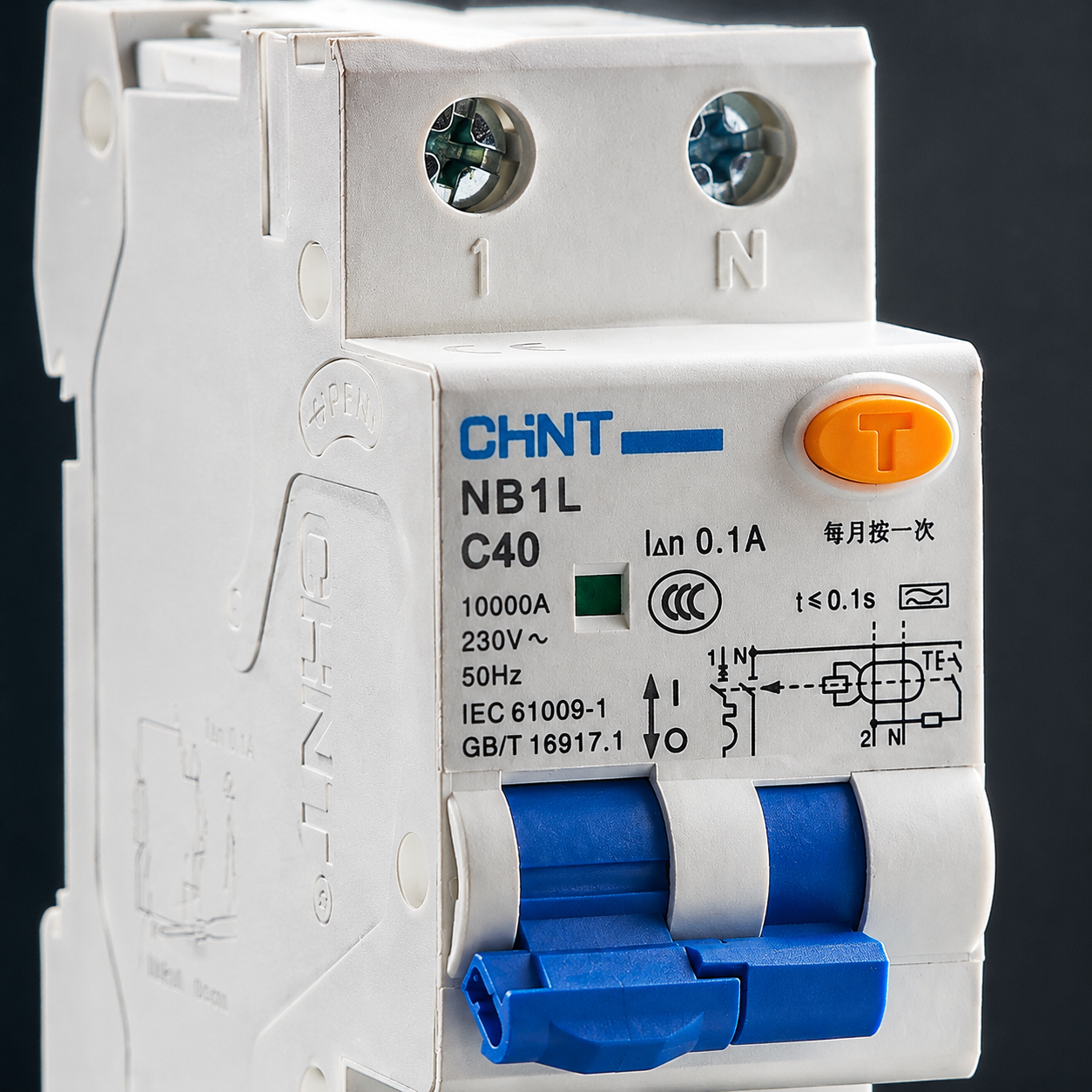

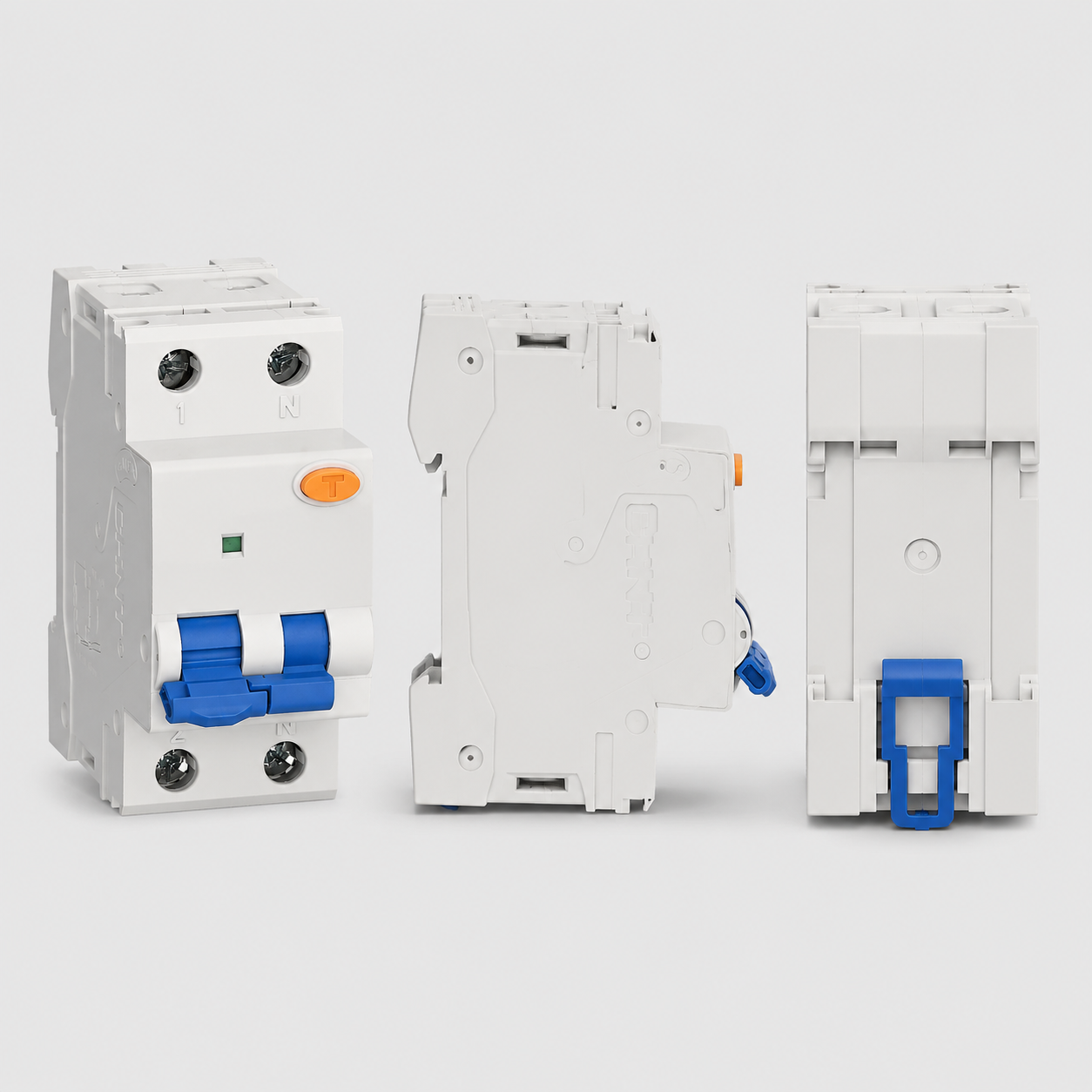

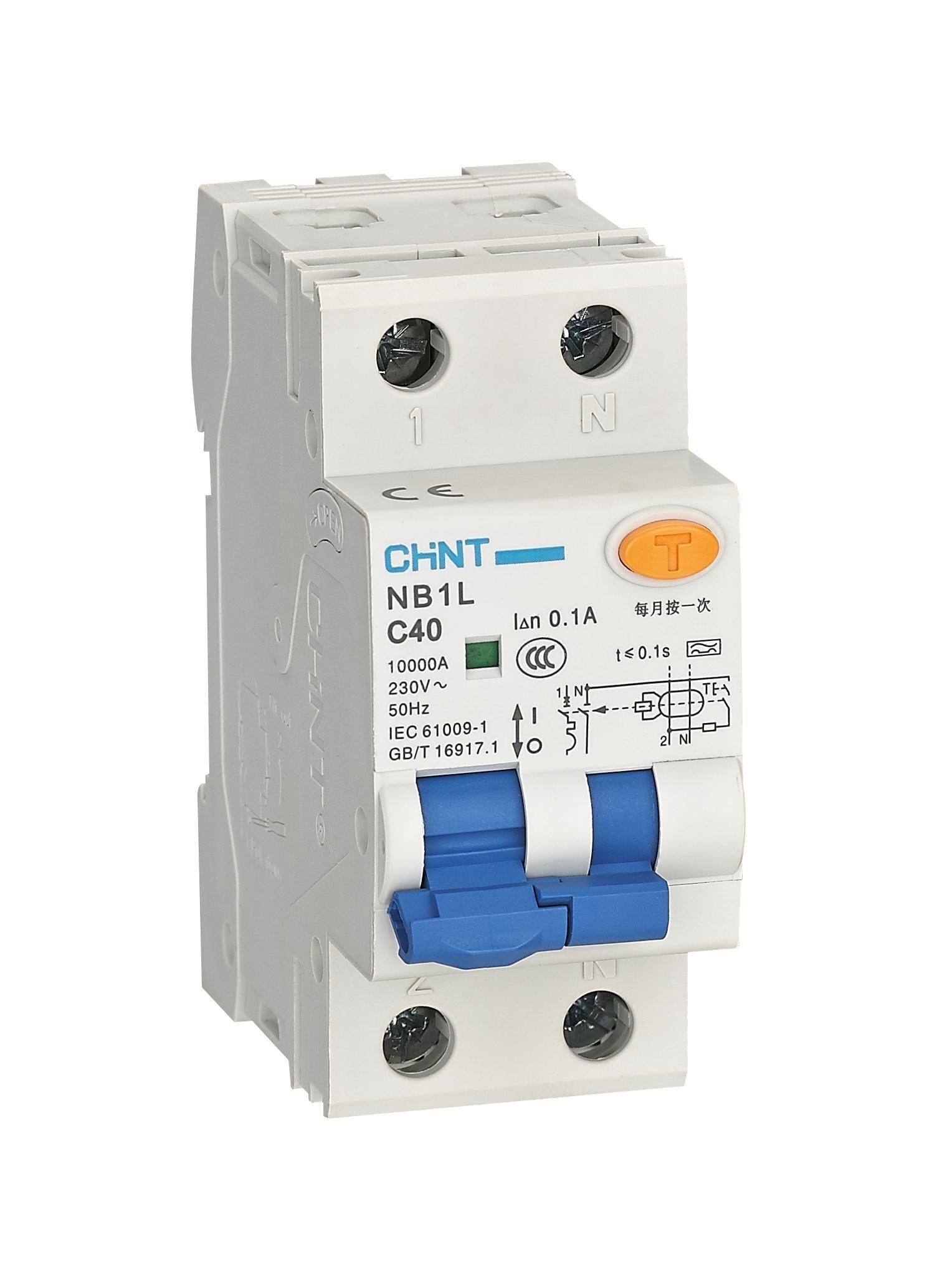

Ketepi arus sisa NB1L digunakan dalam sirkuit berarus bolak-balik 50Hz, tegangan nominal 230V, dan arus nominal hingga 40A. Ketika seseorang tersentuh listrik atau arus bocoran jaringan melebihi nilai yang ditentukan, ketepi arus sisa akan memutuskan sumber daya gangguan dalam waktu sangat singkat, melindungi keselamatan manusia dan peralatan listrik. Sebagai tambahan, perangkat ini juga memiliki fungsi perlindungan terhadap beban berlebih dan korsleting, serta dapat digunakan sebagai saklar yang tidak sering diaktifkan dan dimatikan. Produk ini cocok untuk berbagai lokasi seperti industri, komersial, bangunan bertingkat tinggi, dan perumahan rumah tangga. Memenuhi standar: GB/T 16917.1, IEC 61009-1, mendapatkan sertifikasi CCC, CE, KEMA-KEUR.
Parameter Detail
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Tegangan Nominal (Un) | AC 230V |
| Arus Nominal (In) | 5A, 10A, 13A, 16A, 20A, 25A, 32A, 40A |
| Tegangan Isolasi Nominal (Ui) | 400V |
| Tegangan Tahan Impuls Nominal (Uimp) | 4kV |
| Arus Tindakan Arus Sisa Nominal (IΔr) | 0,03A, 0,1A, 0,3A |
| Arus Tidak Tindakan Arus Sisa Nominal (IΔno) | 0,5IΔn |
| Waktu Tindakan Arus Sisa Nominal (tn) | Jenis A, Jenis AC |
| Frekuensi Nominal (fn) | 50Hz (frekuensi nominal adalah 50Hz) |
| Konfigurasi Kontak | Jenis B, Jenis C |
| Kemampuan Pemutusan Maksimum Nominal (Icn) | 10000A |
| Kemampuan Pemutusan Arus Sisa Nominal (IΔn) | 500A |
| Waktu Pemutusan Arus Sisa Berdasarkan Pemilihan Pengukuran | Lihat Tabel 2 |
| Umur Listrik dalam Kondisi Kerja Normal | Lihat Tabel 3, Gambar 1, Gambar 2 |
| Umur Mekanik Listrik | Lihat Tabel 4 |
| Panduan Pemilihan | Lihat Tabel 5 |
| Karakteristik Tindakan Arus Sisa | 2,0Ω·m |
| Dimensi Eksternal dan Dimensi Pemasangan | Lihat Gambar 3, Gambar 4 |
| Struktur Internal | 2 kelompok |
| Tingkat Perlindungan | IP2X |
| Kategori Pemasangan | Kategori II |
