Fungsi dan Penggunaan

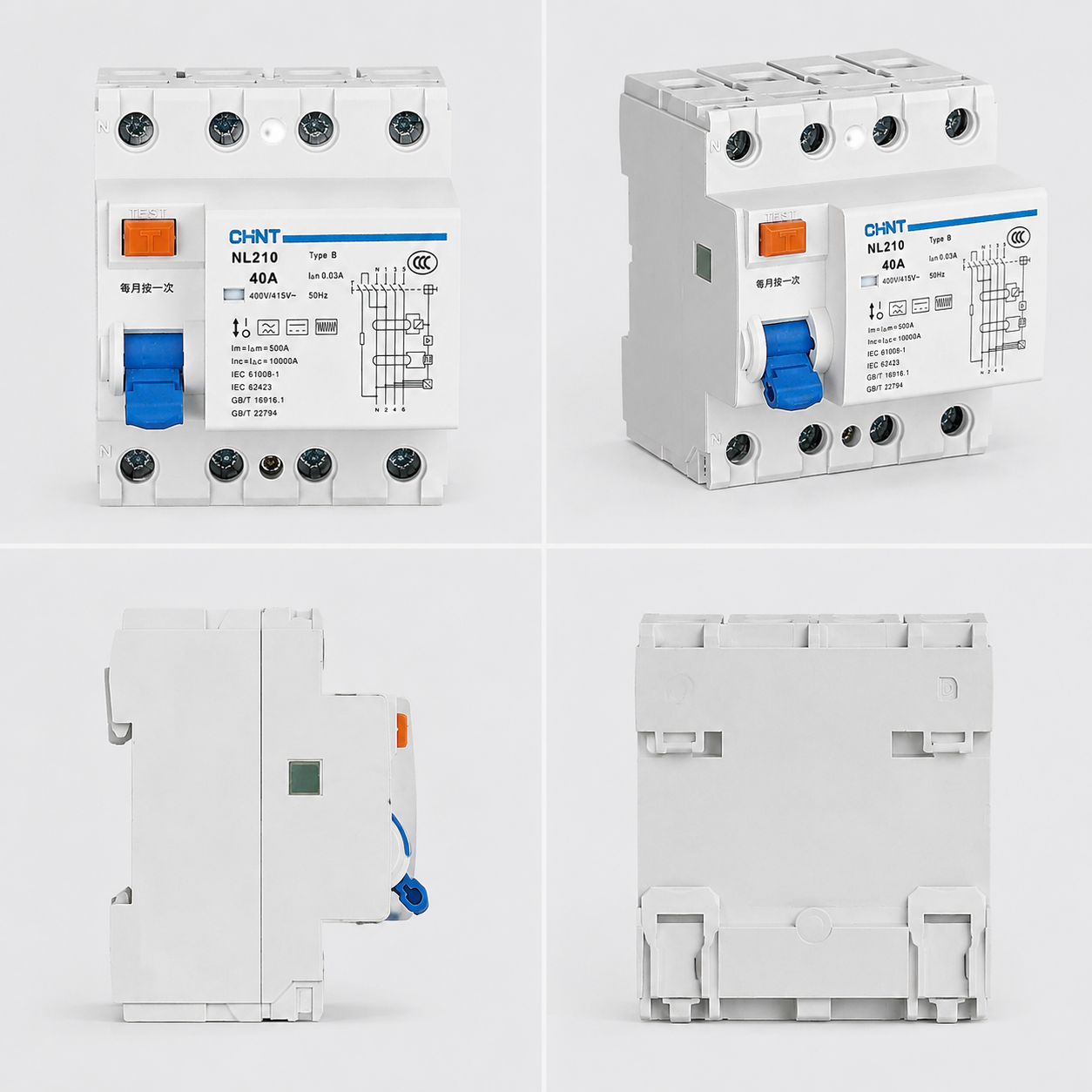

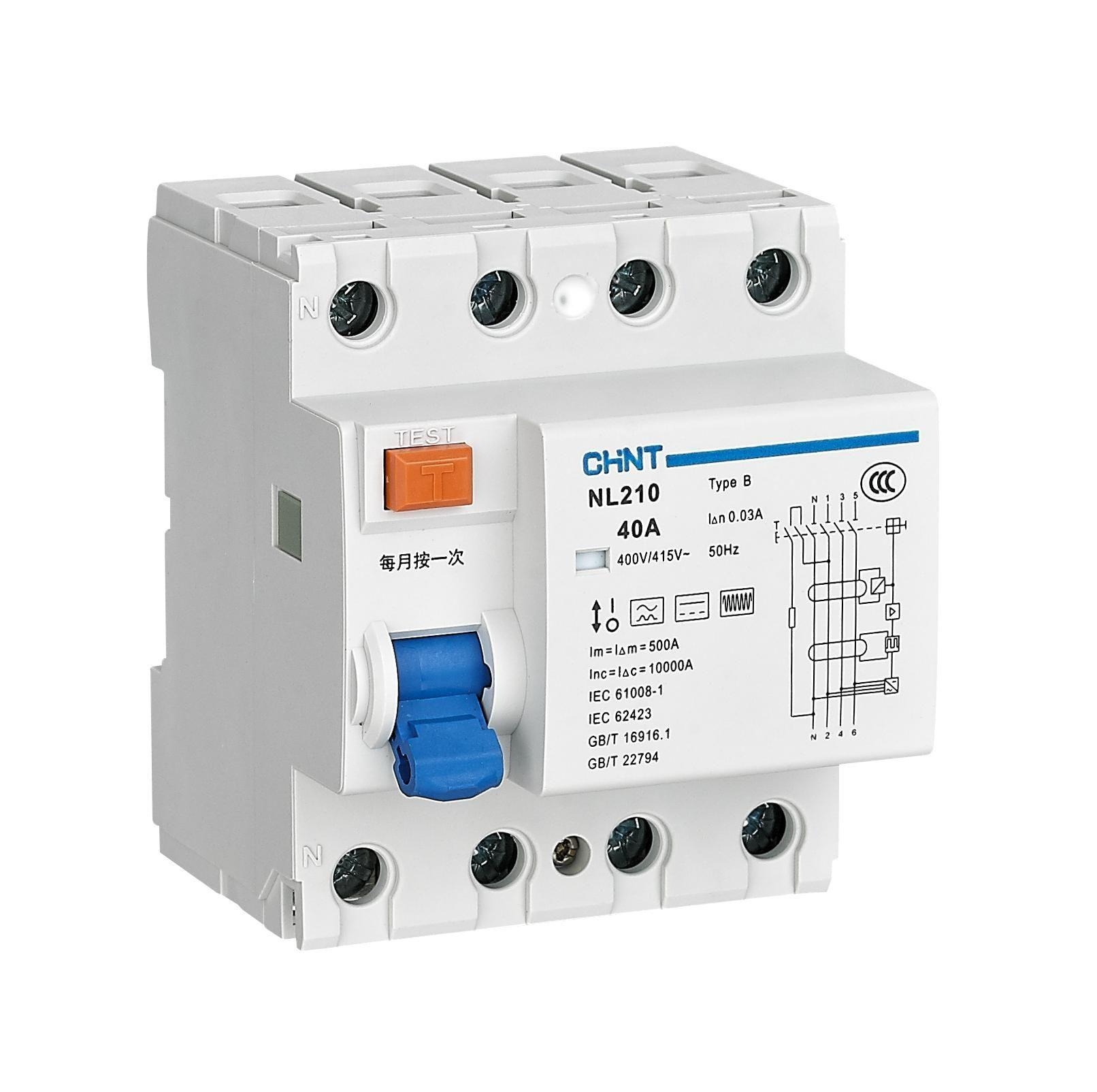

Pemutus Sirkuit Arus Sisa NL210 cocok untuk sirkuit berfrekuensi 50Hz, tegangan nominal hingga 415V, dan arus nominal hingga 63A. Pemutus sirkuit ini digunakan untuk mendeteksi arus sisa AC, arus sisa DC pulsasi, arus sisa DC rata-rata, arus sisa gelombang gabungan, dan arus sisa frekuensi tinggi hingga 1kHz. Ketika terjadi sentuhan listrik tubuh manusia atau arus kebocoran sirkuit melebihi nilai yang ditentukan, pemutus sirkuit arus sisa akan memutuskan sumber daya gangguan dalam waktu sangat singkat, melindungi keselamatan manusia dan peralatan listrik. Pemutus sirkuit juga dapat digunakan sebagai operasi pengubahan yang tidak sering pada jalur dalam kondisi normal. Produk ini cocok untuk lingkungan industri, komersial, bangunan bertingkat tinggi, dan perumahan umum. Memenuhi standar: GB/T 16916.1, GB/T 22794, IEC 61008-1, IEC 62423, dan telah memperoleh sertifikasi seperti CCC, CE, DEKRA.
Parameter Detail
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Parameter Sistem | Tegangan Kerja Nominal (Ue) | AC 230V/240V (2P), AC 400V/415V (4P) |
| Jumlah Kutub | 2P, 4P |
| Arus Kerja Nominal (In) | 25A, 40A, 63A |
| Tegangan Isolasi Nominal (Ui) | 500V |
| Tegangan Tahan Impuls Nominal (Uimp) | 4kV |
| Frekuensi Nominal | 50Hz |
| Arus Sisa Kerja Nominal (Inn) | 0.03A, 0.1A, 0.3A |
| Jenis Pemutusan Arus Sisa | B-type |
| Arus Sisa Tidak Pemutusan Nominal (Ino) | 0.5Inn |
| Arus Pendek Terbatas Nominal (Inc) | 10000A |
| Arus Pendek Sisa Terbatas Nominal (Iac) | 10000A |
| Kemampuan Pemutusan dan Penyambungan Nominal (Im) | 500A (25A, 40A) atau 630A (63A) |
| Kemampuan Pemutusan dan Penyambungan Arus Sisa Nominal (Im) | 500A (25A, 40A) atau 630A (63A) |
| Kuat Dielektrik | 2000V |
| Kelas Polusi | Kelas 2 |
| Kelas Perlindungan | IP20 |
| Umur Mekanik | 4000 kali |
| Umur Listrik | 4000 kali |
| Waktu Pemutusan Arus Nominal | Lihat Tabel 2 |
| Koreksi Arus Berdasarkan Ketinggian Tempat | Lihat Tabel 3 |
| Suhu Lingkungan | -5°C hingga +40°C |
| Kelembapan Relatif Udara | ≤95% |
| Indeks Kinerja | Waktu Pemutusan Arus Sisa | |
| InA | IΔn(A) |
| 25, 40, 63 | 0.03, 0.1, 0.3 |
| | Waktu Pemutusan saat Arus Sisa (IΔ) sama dengan nilai berikut ini dalam detik |
| | IΔn 2IΔn 5IΔn 5A-200A 500A Waktu Pemutusan Maksimum |
| | 0.1 0.08 0.04 0.04 0.04 |
| Koreksi Arus Berdasarkan Ketinggian Tempat | |
| Koreksi Arus Berdasarkan Ketinggian Tempat | |
| ≤ 2000m | 1.0 |
| (2000-3000)m | 0.9 |
| ≥ 3000m | 0.8 |
