Fungsi dan Penggunaan

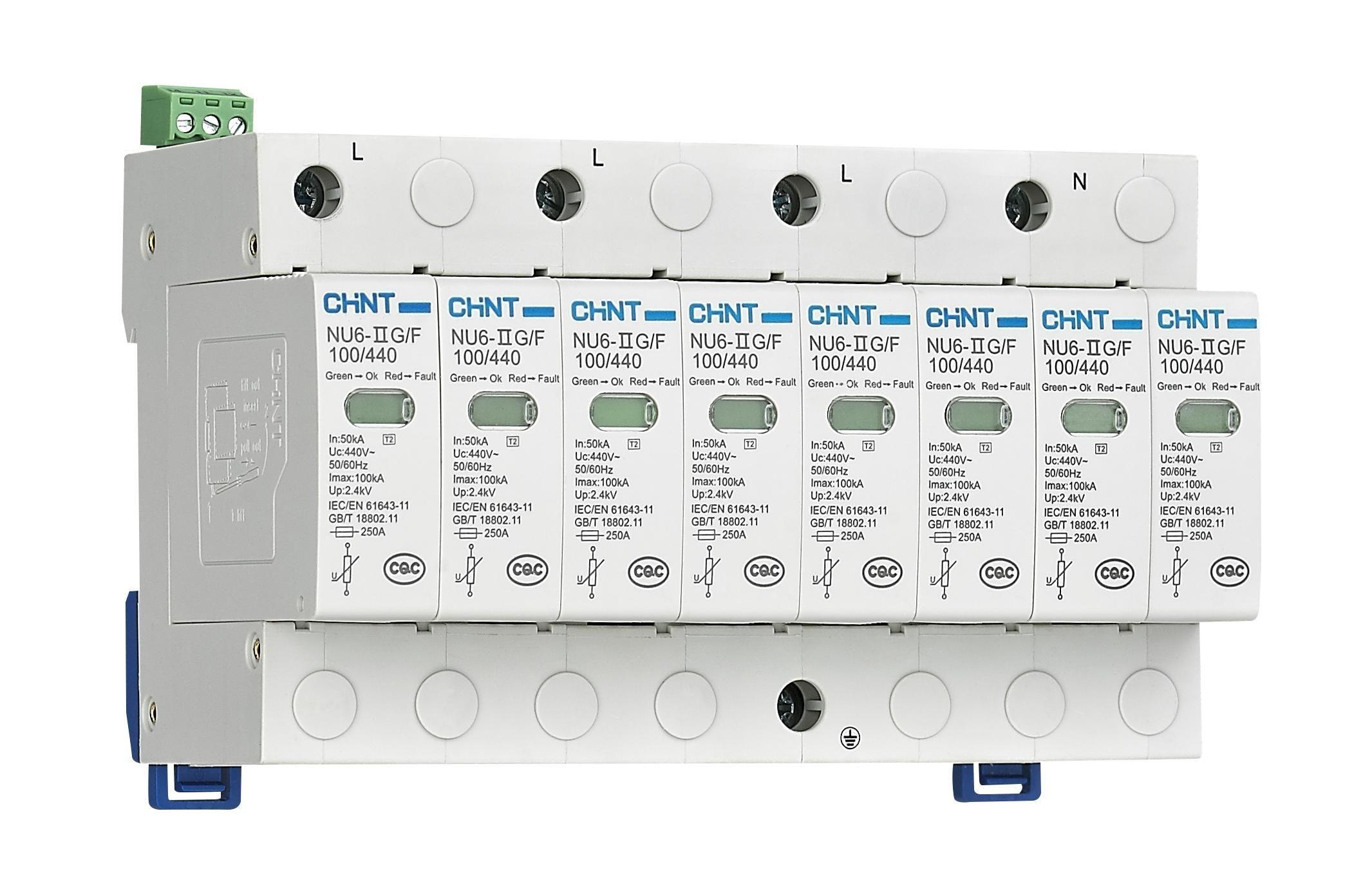

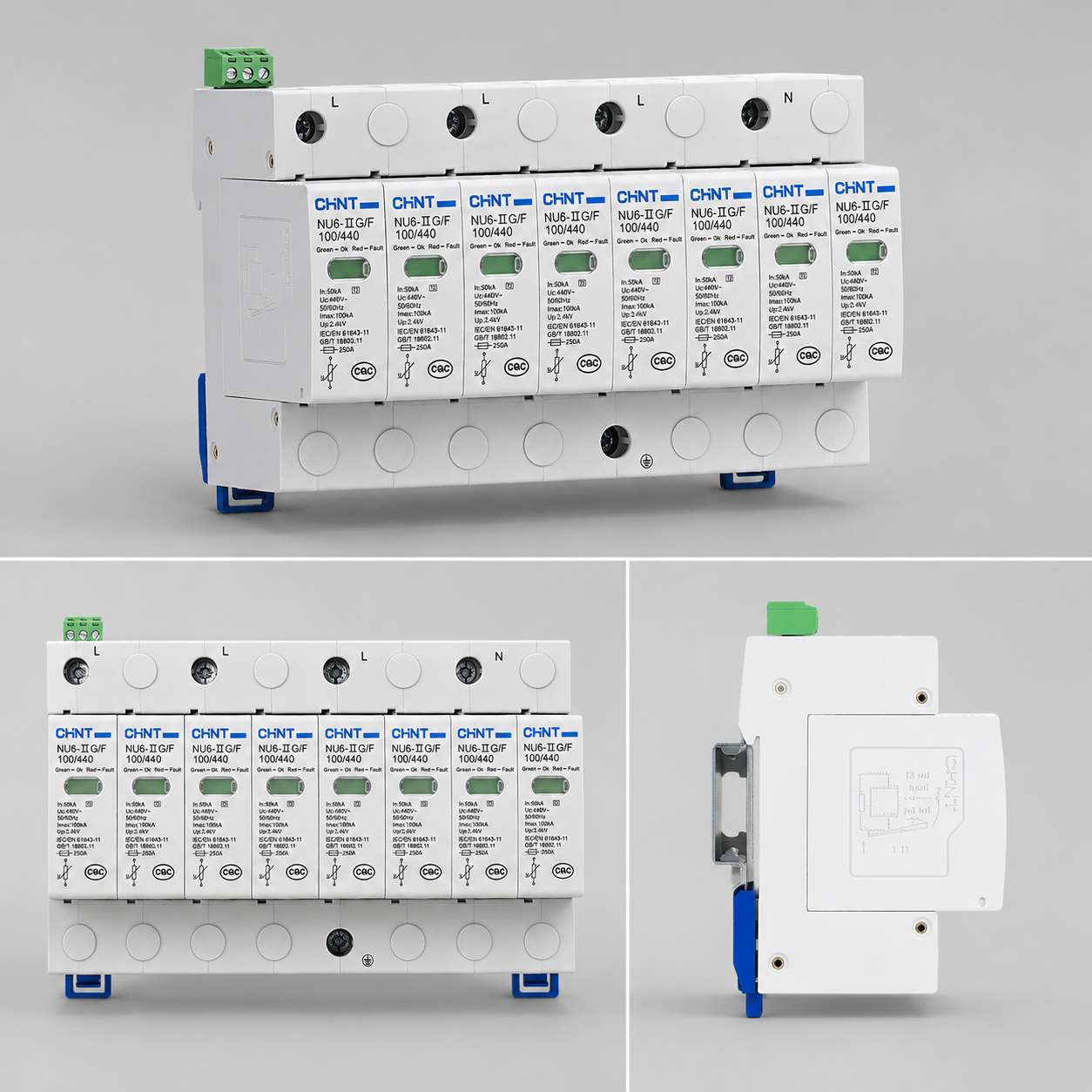

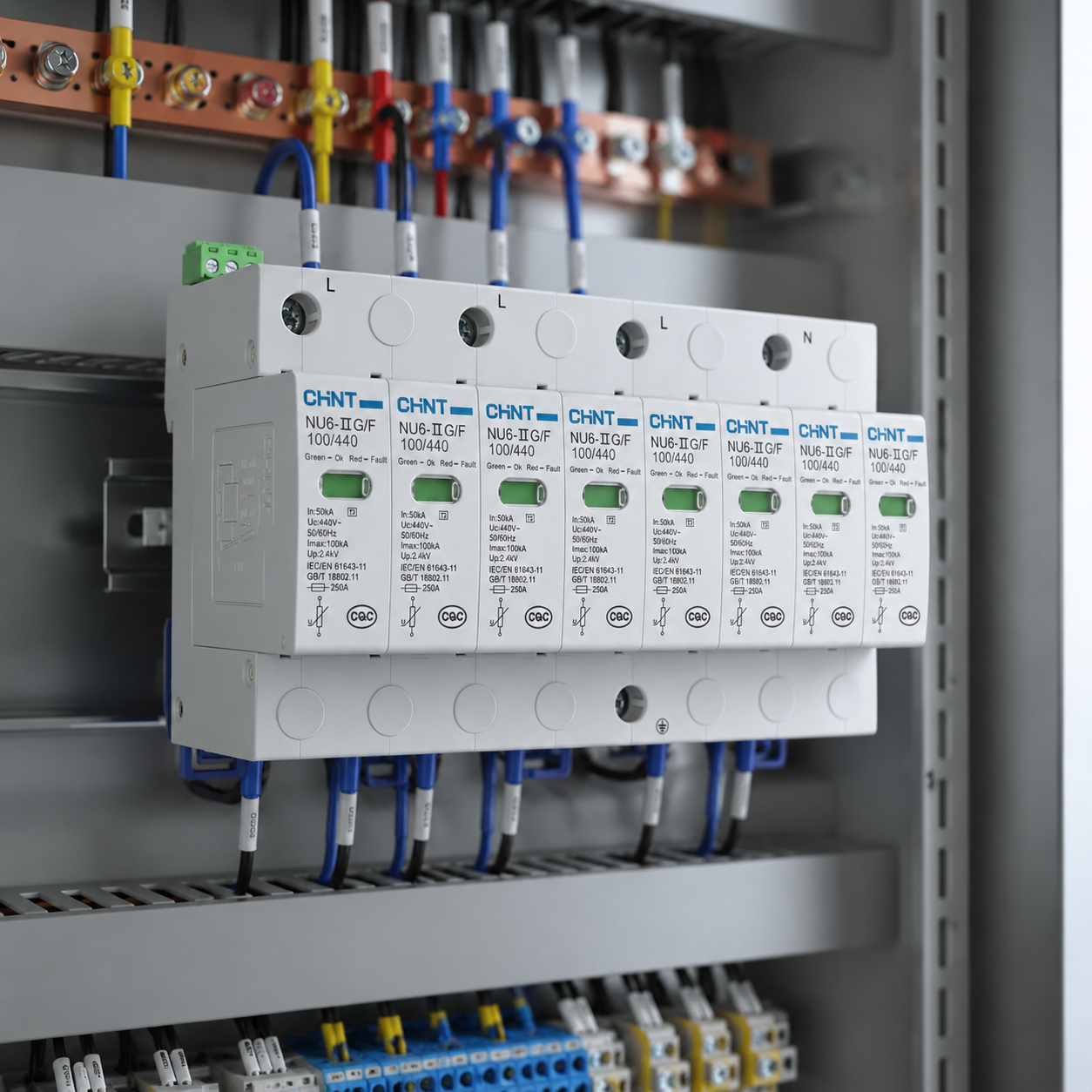

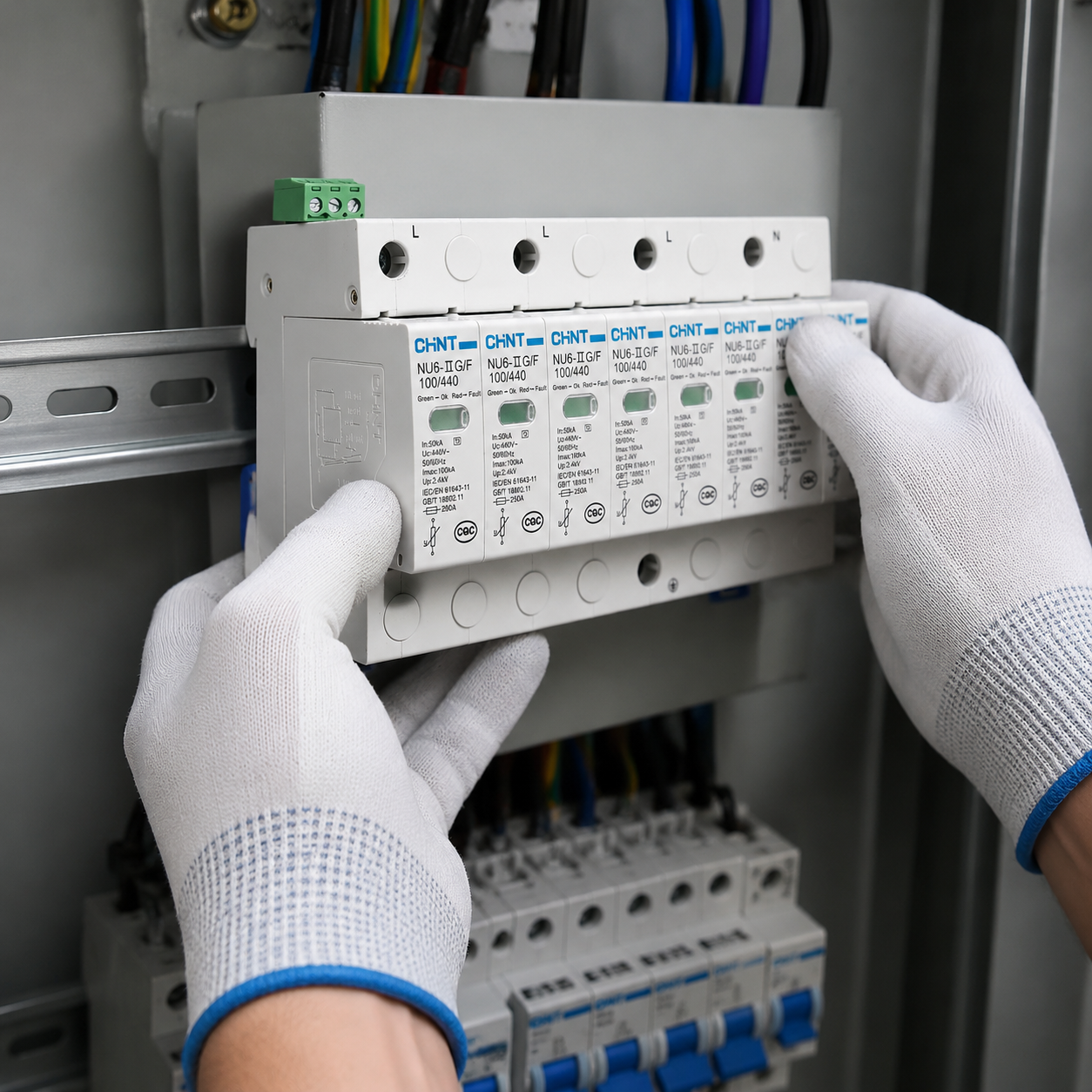

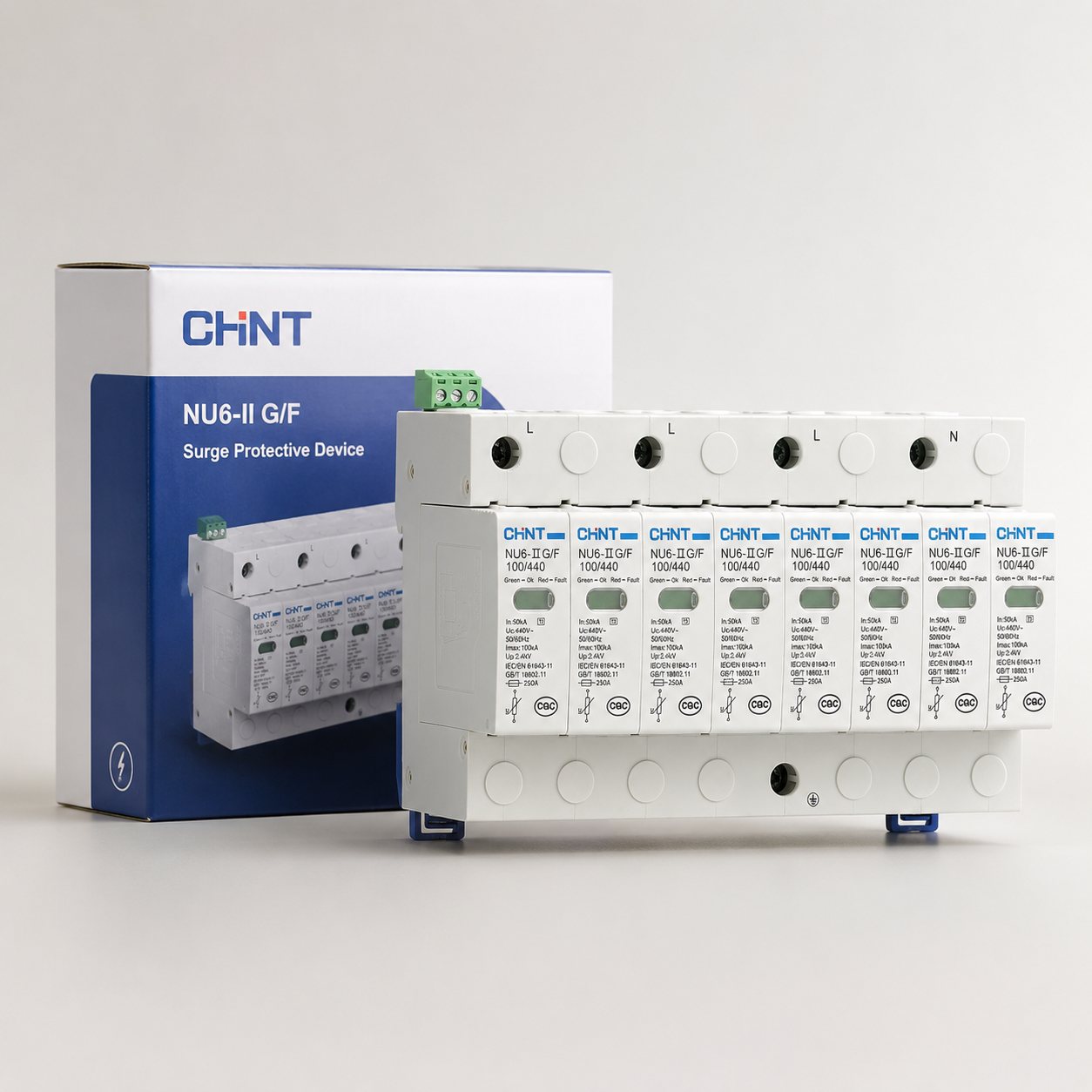

Penangkal Petir NU6-ⅡG cocok digunakan untuk sistem distribusi dan kontrol listrik dengan frekuensi AC 50Hz/60Hz, tegangan nominal 230V (satu fase) / 400V (tiga fase), memenuhi uji SPD tingkat II, digunakan untuk menekan tegangan lebihan transien yang lebih rendah dari tegangan lebihan yang dapat ditahan peralatan, mengalirkan energi lonjakan arus, sehingga melindungi sirkuit sistem dan peralatan. Cocok dipasang bersama seri penangkal petir lainnya untuk menciptakan sistem perlindungan bertingkat, memberikan perlindungan yang lebih luas dan efektif pada sistem distribusi tegangan rendah. Memenuhi standar: GB/T 18802.11, IEC 61643-11, EN 61643-11, mendapatkan sertifikasi seperti CQC, CE.
Deskripsi Detail
Parameter:
Maksimum Arus Pelepasan: 40kA, 65kA, 100kA
Maksimum Tegangan Kerja Berkelanjutan: 255VAC, 275VAC, 320VAC, 385VAC, 440VAC
Arus Pelepasan Nominasi: 20kA, 30kA, 50kA
Tingkat Perlindungan Tegangan: 1,5kV, 1,6kV, 1,8kV, 2,1kV, 2,0kV, 2,2kV, 2,4kV
Jumlah Kutub: 1P, 1P+N, 2P, 3P, 3P+N, 4P
Kabel Penghubung: ≤16mm²
Kemampuan Arus Pendek: 10kA
Telekomunikasi dan Indikator: Fungsi telekomunikasi dapat dipilih sesuai kebutuhan, fungsi indikator terlihat di jendela indikator produk
Status Kerja / Indikator Kerusakan: Hijau (kontak jauh 11 → 14, 11 → 12 kontak tertutup) / Merah (kontak jauh 11 → 14 tertutup, 11 → 12 terbuka)
Kemampuan Kabel Telekomunikasi: Maksimum 1,5mm²
Kemampuan Pemutusan Kontak Telekomunikasi: 250V/0,5A; 250V/0,1A; 75V/0,5A
Keunggulan/Fungsi Inti:
01 Tegangan Kerja Tinggi
Tegangan kerja berkelanjutan maksimum bisa mencapai 440V

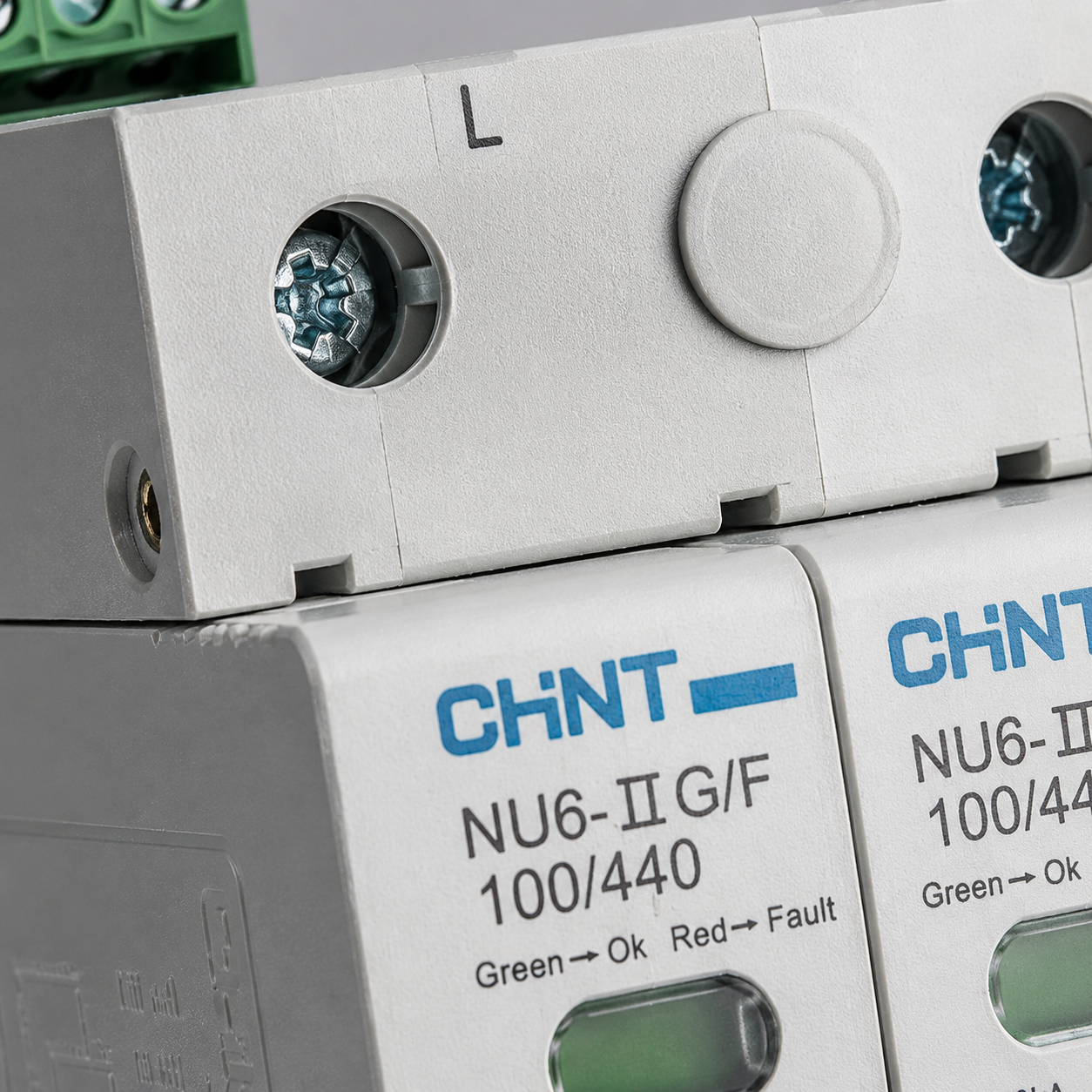

02 Indikator Visual Telekomunikasi
Dapat memilih fungsi telekomunikasi, jendela indikator produk terlihat
03 Jumlah Kutub Lengkap
Jumlah kutub 1P~4P lengkap, memenuhi kebutuhan pelanggan berbagai skenario penggunaan listrik
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Proyek Parameter Teknis | Maksimum Arus Pelepasan | 40kA, 65kA, 100kA |
| Maksimum Tegangan Kerja Berkelanjutan | 255VAC, 275VAC, 320VAC, 385VAC, 440VAC |
| Arus Pelepasan Nominasi | 20kA, 30kA, 50kA |
| Tingkat Perlindungan Tegangan | 1,5kV, 1,6kV, 1,8kV, 2,1kV, 2,0kV, 2,2kV, 2,4kV |
| Jumlah Kutub | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Kabel Penghubung | ≤16mm² |
| Torsi Pengencang | 2,0N·m |
| Kelas Perlindungan | IP20 |
| Ukuran Fisik | Lihat Gambar 2 hingga Gambar 5 |
| Perlindungan Sekunder Fusible | Lihat Tabel 3 |
| Kemampuan Arus Pendek | 10kA |
| Karakteristik Tegangan Lebih Transien (TOV) | Uji pada TOV yang disebabkan oleh kesalahan sistem tegangan rendah | Nilai Uji TOV U1=(t1=5 detik) |
| | Nilai Uji TOV U1=(t1=120 menit) |
| Uji pada TOV yang disebabkan oleh kesalahan sistem tegangan tinggi (menengah) | Pola Tahan TOV untuk produk dengan konfigurasi 1P+N dan 3P+N
Pola Tahan TOV tidak berlaku untuk produk dengan konfigurasi 1P, 2P, 3P, 4P |
| | U1≤275V: Pola Tahan TOV;
U1=320V, 385V, 440V: Tidak berlaku |
| | Mode Kerusakan TOV |
| Komunikasi dan Indikasi | Fungsi komunikasi dapat dipilih sesuai kebutuhan, fungsi indikasi terlihat di gambar indikasi produk | |
| Status Kerja / Indikator Kerusakan | Hijau (kontak jauh 11 → 14 terbuka, 11 → 12 tertutup) / Merah (kontak jauh 11 → 14 tertutup, 11 → 12 terbuka) | |
| Kemampuan Kabel Komunikasi | Maksimum 1,5mm² | |
| Kemampuan Pemutusan Kontak Komunikasi | 250V/0,5A; 75V/0,5A | 250V/0,1A; 75V/0,5A |
