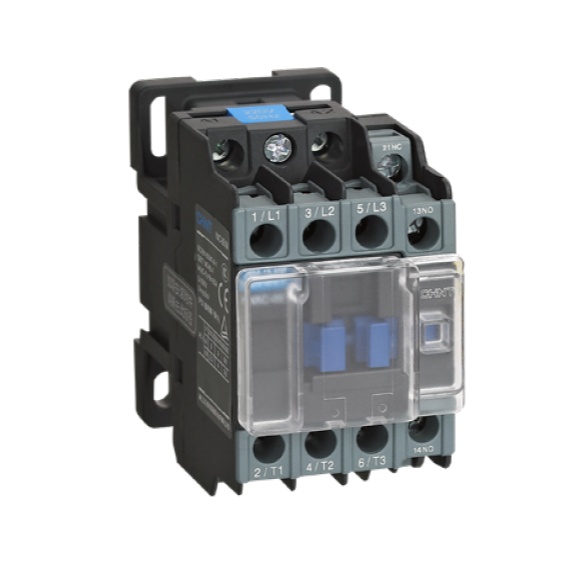

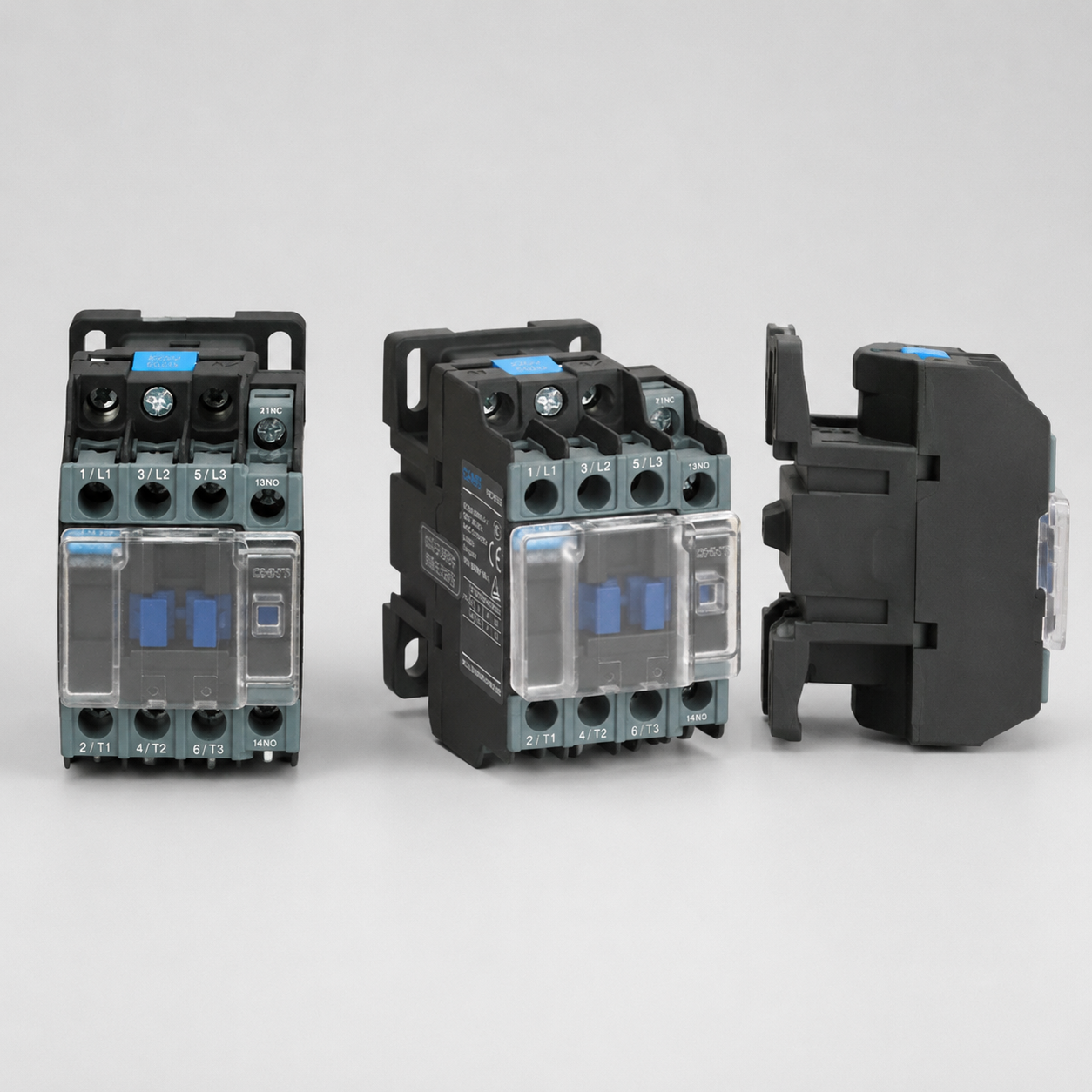

Kontak Arus Bolak Balik NXC-XM Series

Kategori produk:: Kontaktor AC
Kode produk:: P-393
Model:: XM

Fungsi dan penggunaan (skenario aplikasi)

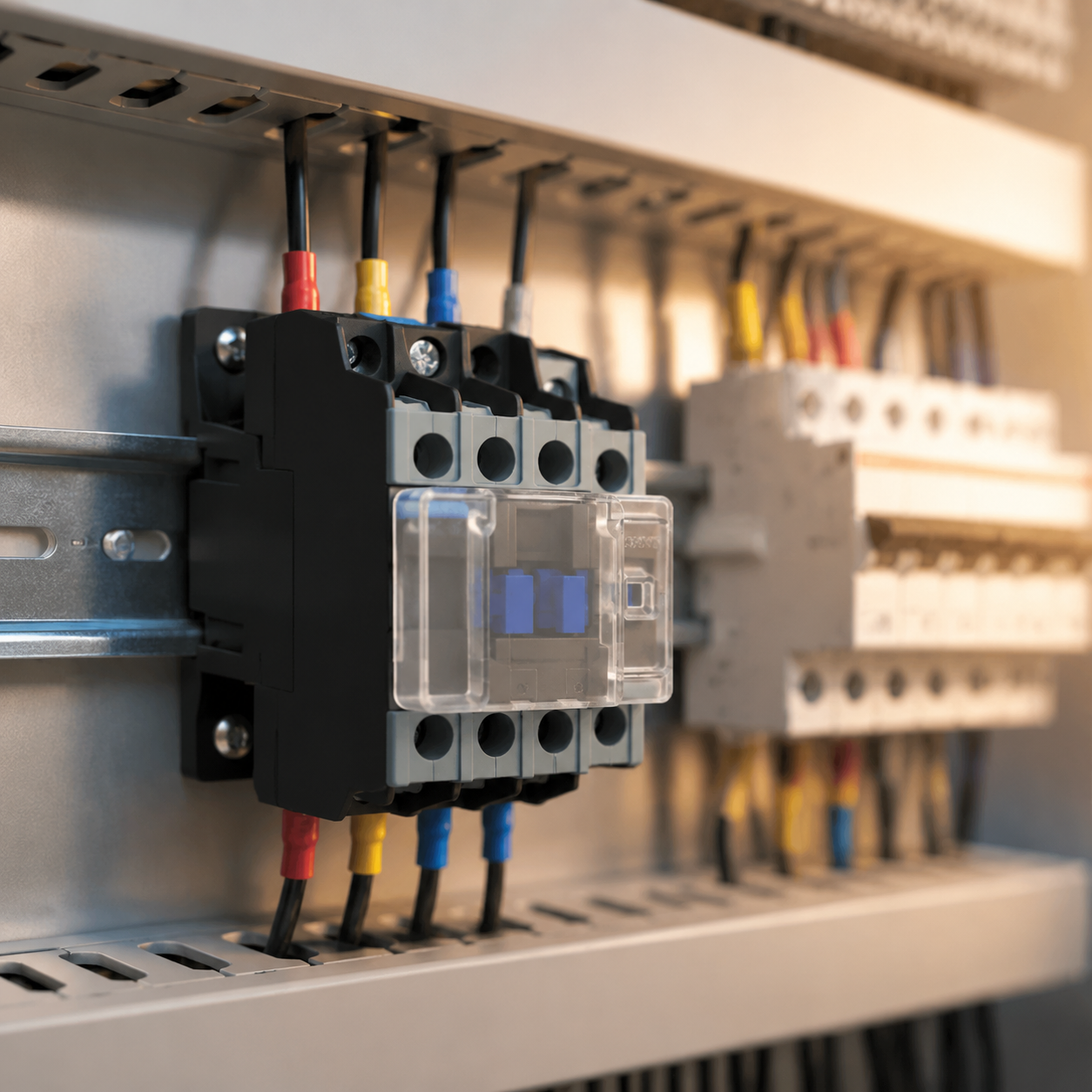

Perangkat listrik untuk kontrol dan perlindungan motor, produk kontaktor arus bolak-balik terutama digunakan untuk yang baru, tampilan menarik, struktur kompak. Terutama digunakan untuk mengoperasikan dan mengontrol motor arus bolak-balik secara sering, menghubungkan dan memutus sirkuit dari jarak jauh, dan dapat dikombinasikan dengan relay beban berlebih yang sesuai untuk membentuk starter elektromagnetik

Kejutan saat inquiry

Sorotan produk

Perlindungan beban berlebih yang andal
Kemampuan pemutusan yang kuat
Respons kontrol stabil
Kesesuaian Aplikasi Teknik
Beroperasi stabil dan andal

Model

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

Kategoriperangkat saklarKategori KeduaKontakor arus bolak-balik

ParameterArus kerja terukur Ie: 6A~100A; Tegangan kerja terukur Ue: 220V~690V; Tegangan isolasi terukur: 690V; Jumlah kutub: 3P; Cara kontrol kumparan: AC

Detail produk

Fungsi dan Penggunaan

Kontakor arus bolak-balik NXC-XM seri baru, desain menarik, struktur kompak. Digunakan terutama untuk menghidupkan dan mengontrol motor listrik arus bolak-balik secara berulang, menghubungkan dan memutuskan sirkuit dari jarak jauh, dan dapat dikombinasikan dengan relay beban berlebih yang sesuai untuk membentuk starter elektromagnetik.

Penjelasan Detail

Parameter:
Kapasitas arus kerja nominal Ie: 6A~100A
Tegangan kerja nominal Ue: 220V~690V
Tegangan isolasi nominal: 690V
Jumlah kutub: 3P
Cara kontrol kumparan: AC

Parameter Lengkap

Kategori Parameter	Item Parameter	Nilai Parameter
Jenis Kontaktor	NXC-06XM
	NXC-09XM
	NXC-12XM
	NXC-16XM
	NXC-18XM
	NXC-22XM
Kelas Kategori	06-16
Kuat Arus Bebas yang Diperbolehkan (HA)	20	20 25 25 32 32
Tegangan Isolasi Terukur (Ue)	800V	800V 800V 800V 800V 800V
Tegangan Tahan Impuls Terukur (Uimp)	8kV	8kV 8kV 8kV 8kV 8kV
Kemampuan Pemutusan Terukur	Kemampuan Pemutusan dan Penutupan Arus (B-le) (AC-3)	8kA 8kA 8kA 8kA 8kA 8kA
Kuat Arus Kerja Starter (A)	AC-1: 220V/230V	20 20 25 25 32 32
	AC-3: 380V/400V	6 9 12 15 18 22
	AC-3: 660V/690V	3.8 6.6 8.9 8.9 12 14
Kuasa Listrik Terukur (AC-3kW)	AC-3: 220V/230V	1.5 2.2 3 4 5.5 7.5
	AC-3: 380V/400V	2.2 4 5.5 7.5 7.5 11
	AC-3: 660V/690V	3 5.5 7.5 7.5 11 11
Umur Listrik (Puluh kali)	AC-3	120 120 120 120 120 120
Umur Mekanik (Puluh kali)		1200 1200 1200 1200 1200 1200
Bentuk Struktur Kontak Utama		3 Normally Open 3 Normally Open 3 Normally Open 3 Normally Open 3 Normally Open 3 Normally Open
Kontak Bantu yang Disesuaikan dengan SCPD	gG20	gG20 gG25 gG25 gG32 gG32
Jumlah Kontak Bantu yang Disertakan	3P	4P - - - -
Sirkuit Kontrol	Jenis Kontaktor	NXC-06XM NXC-09XM NXC-12XM NXC-16XM NXC-18XM NXC-22XM
	Koneksi Listrik (mm²)	Soft wire: 1 pcs Soft wire: 1+2.5 pcs Soft wire: 2 pcs Soft wire: 1+1.5 pcs Soft wire: 1.5-4 pcs Soft wire: 1.5-6 pcs
		Hard wire: 1 pcs Hard wire: 1 pcs Hard wire: 2 pcs Hard wire: 1 pcs Hard wire: 1.5-6 pcs Hard wire: M3.5
	Ukuran Sekrup Pengencang	M5.5 M5.5 M5.5 M5.5 M3.5 M1.2
	Torsi Pengencangan (N·m)
Kontak Sirkuit Kontrol	Koneksi Listrik (mm²)	Soft wire: 1 pcs Soft wire: 1+1.5 pcs Soft wire: 2 pcs Soft wire: 1+1.5 pcs Soft wire: 1.5-6 pcs Soft wire: 1.5-6 pcs
		Hard wire: 1 pcs Hard wire: 1 pcs Hard wire: 2 pcs Hard wire: 1 pcs Hard wire: 1.5-6 pcs Hard wire: M3.5
	Ukuran Sekrup Pengencang	M5.5 M5.5 M5.5 M5.5 M3.5 M1.2
	Torsi Pengencangan (N·m)
Jenis Kontroler	NXC-06XM	NXC-09XM NXC-12XM NXC-16XM NXC-18XM NXC-22XM
Jangkauan Operasi	Penutupan: (70%-200%)Us	1.5-6 1.5-6 1.5-6 1.5-6 1.5-6 1.5-6
	Pembukaan: (20%-65%)Us
Konsumsi Daya Rata-Rata Kumparan (VA)	Pengaktifan: 50-70
	Pemeliharaan: ≤9.0
Persentase Presisi (%)	AC-DC: 1-3
	DC-DC: -
Waktu Operasi Kontak Utama (ms)	Penutupan: 12-40
	Pembukaan: 25-45
Jenis Kontaktor	NXC-25XM	NXC-32XM NXC-38XM NXC-40XM NXC-50XM NXC-65XM NXC-75XM NXC-85XM NXC-100XM
Kelas Kategori	25-38	40 50 60 80 80 90 100 125
Kuat Arus Bebas yang Diperbolehkan (HA)	40	50 50 60 60 80 80 90 100
Tegangan Isolasi Terukur (Ue)	800V	800V 800V 800V 800V 800V 800V 800V 800V
Tegangan Tahan Impuls Terukur (Uimp)	10kV	10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV
Kuasa Listrik Terukur (AC-3kW)	AC-1: 220V/230V	40 50 50 60 80 80 90 100 125
	AC-3: 380V/400V	25 32 38 40 50 50 65 75 85 100
	AC-3: 660V/690V	18 22 22 34 39 42 42

Konfirmasi kebutuhan

Aplikasi, rating, jumlah, dan gambar diperiksa lebih dulu.

Pencocokan pabrik

Kapasitas supplier, sertifikat, dan slot produksi ditinjau.

Transaksi pesanan

Konfirmasi syarat komersial, penandatanganan kontrak, dan daftar dokumen terkait.

Kontrol pengiriman

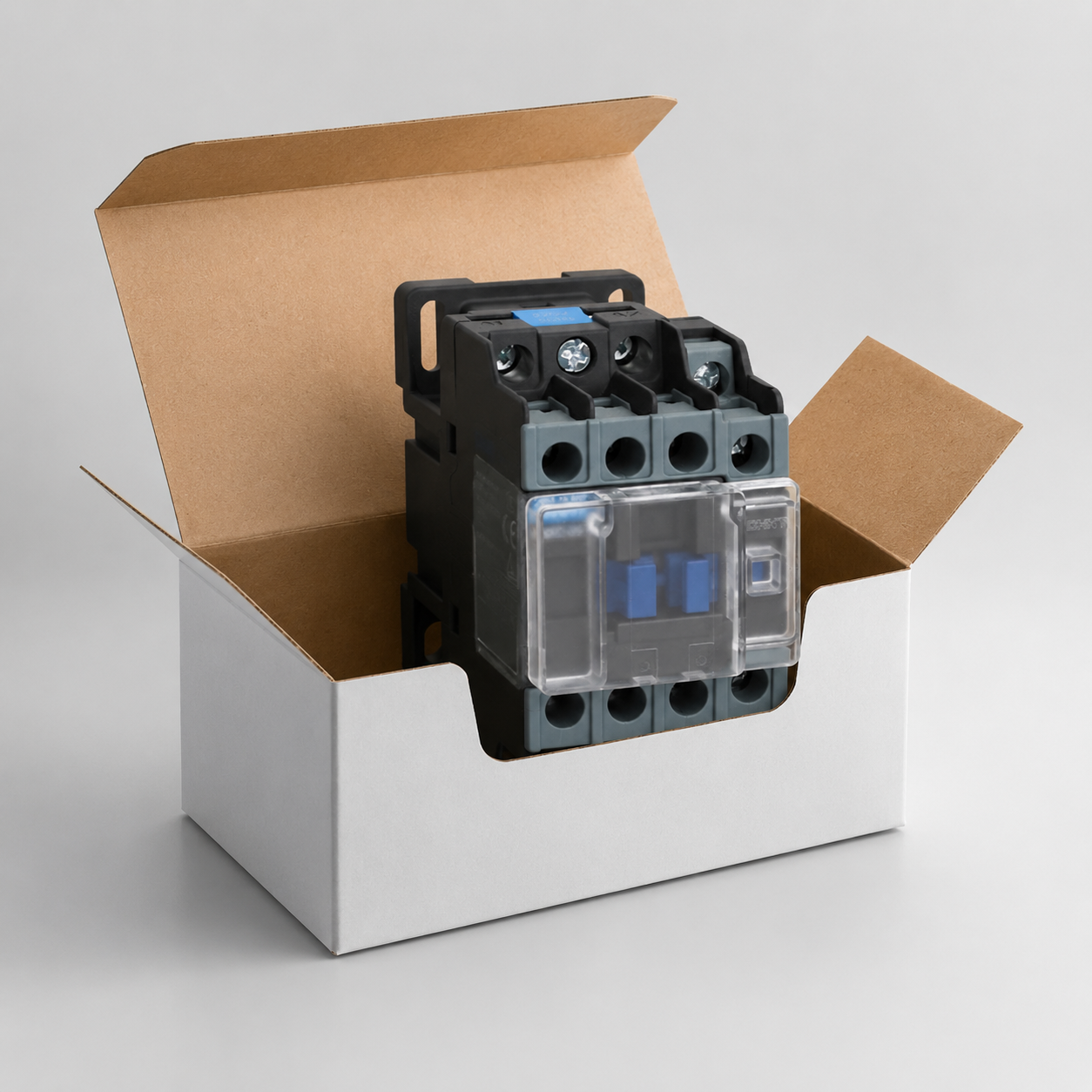

Foto packing, catatan inspeksi, dan status pengiriman dipantau.
