Fungsi dan Penggunaan

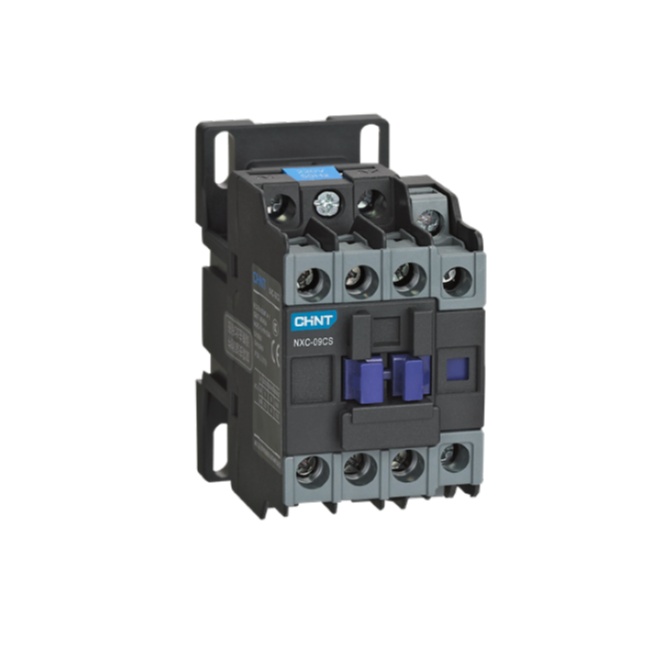

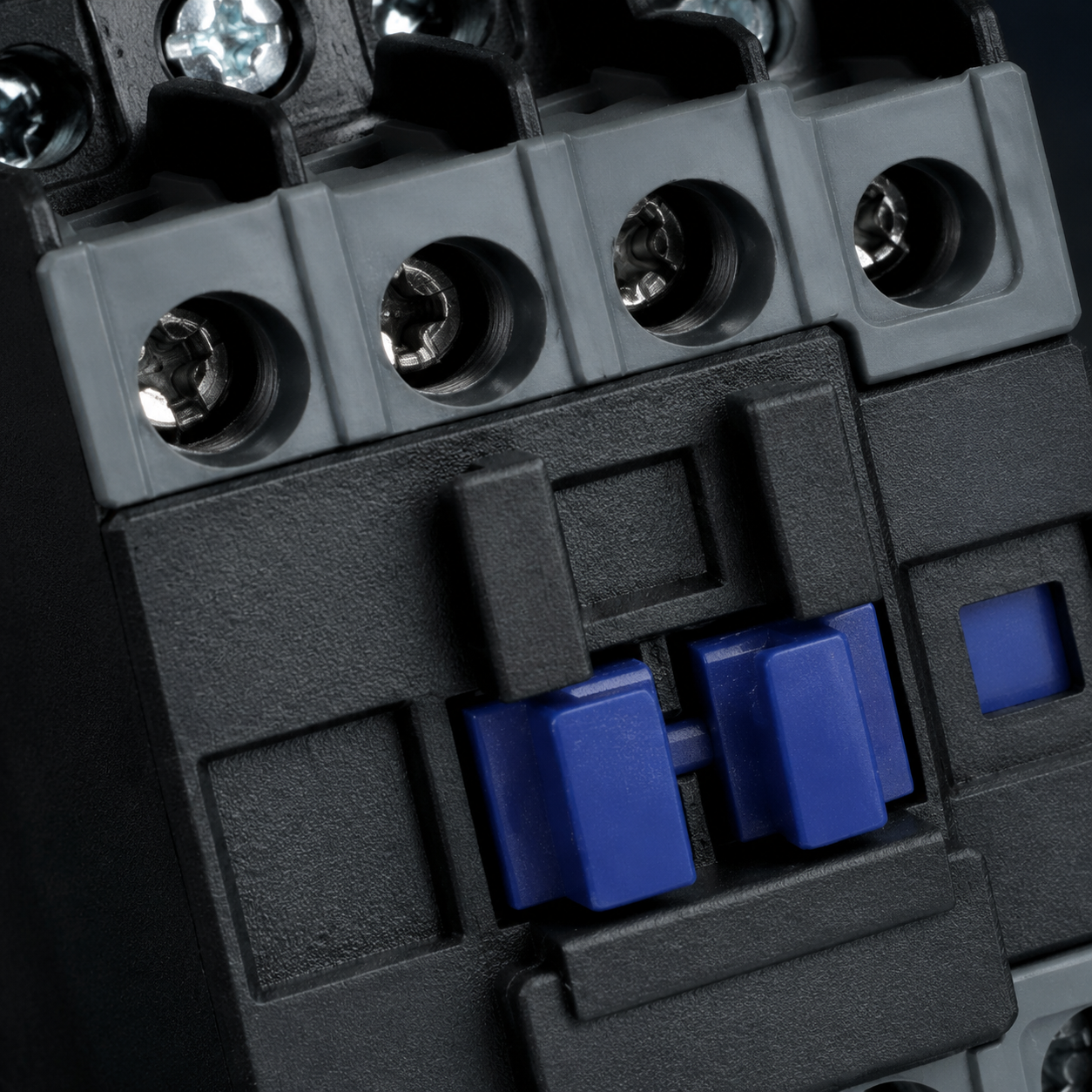

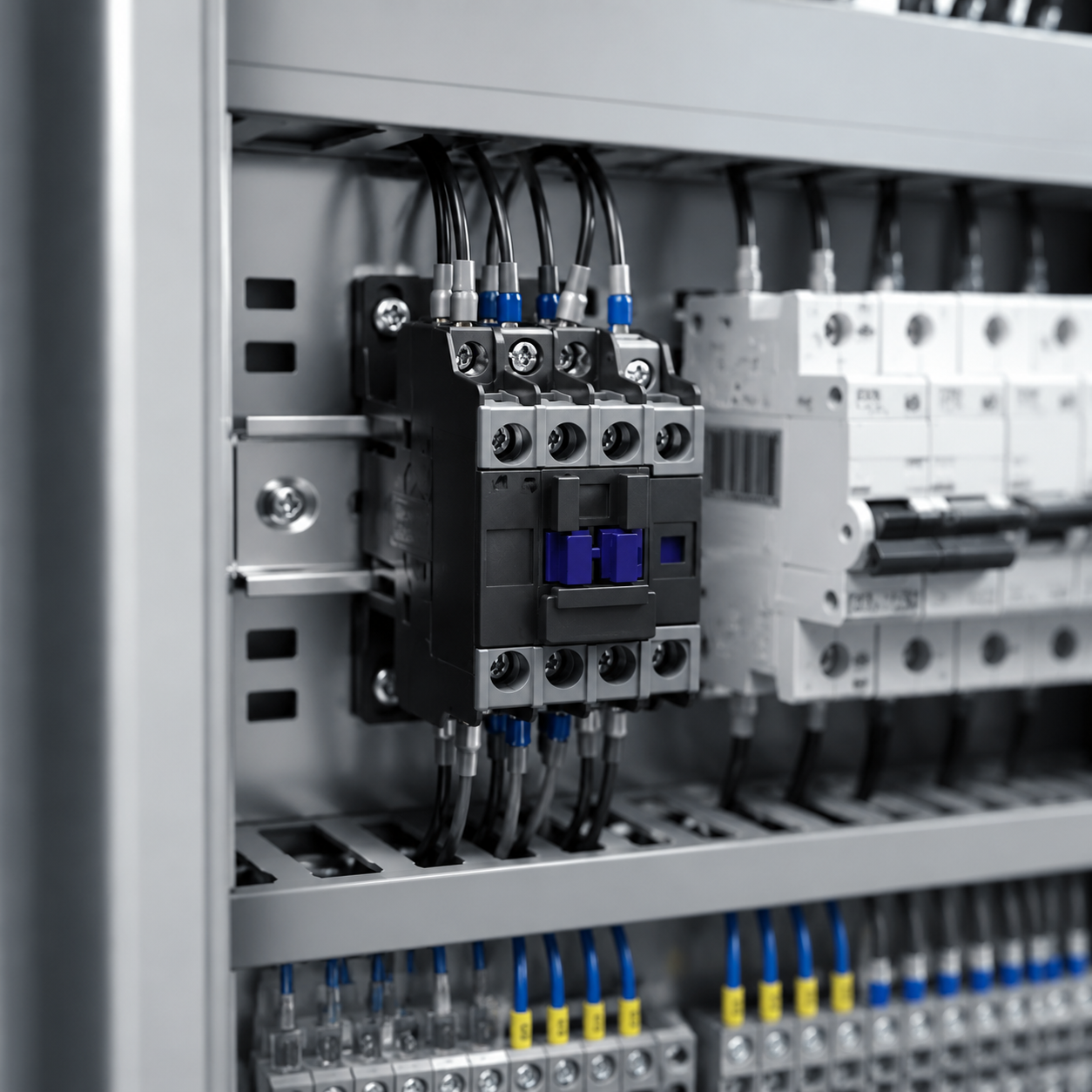

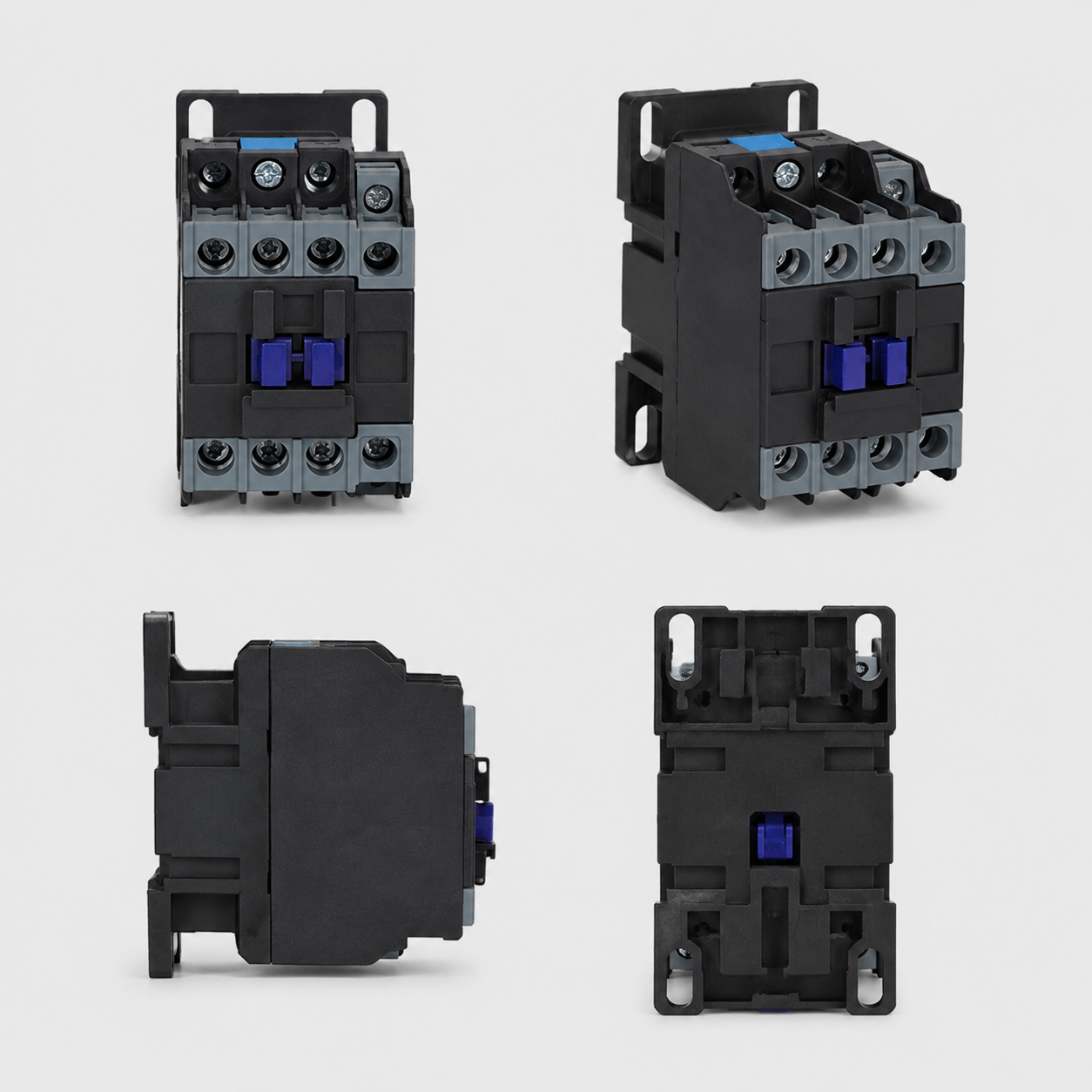

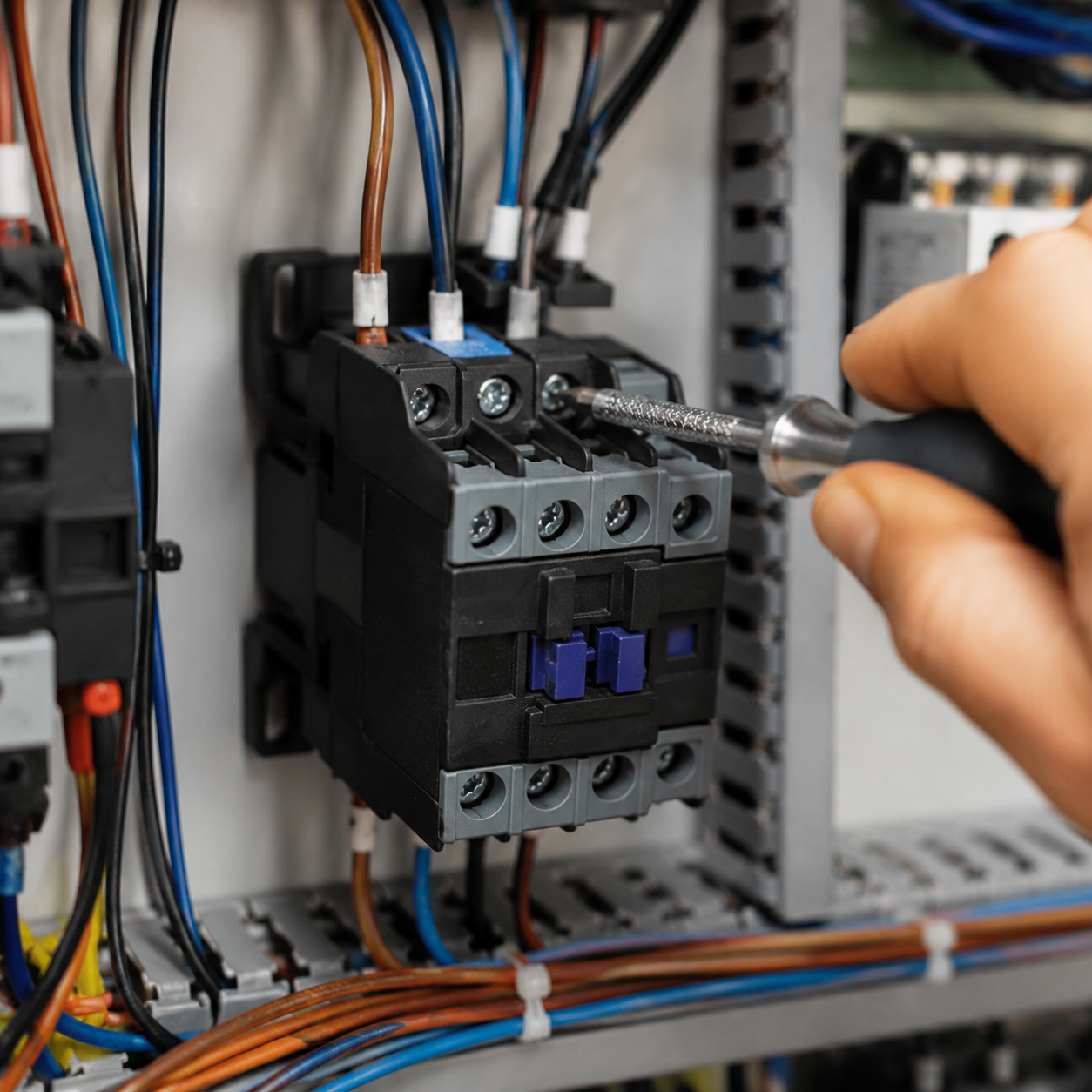

Kontakor arus bolak-balik NXC-CS seri baru, desain yang menarik, struktur kompak, mendukung pemasangan kabel dengan terminal lingkaran (terminal TO), pemasangan yang mudah, dan koneksi yang andal. Terutama digunakan untuk menghidupkan dan mengontrol motor arus bolak-balik secara berulang, menghubungkan dan memutus sirkuit dari jarak jauh, serta dapat digunakan bersama dengan relay overloard panas yang sesuai
Deskripsi Lengkap
Parameter:
Kepadatan arus kerja Ie: 6A~100A
Tegangan kerja nominal Ue: 220V~690V
Tegangan isolasi nominal: 690V
Jumlah kutub: 3P
Cara pengendalian koil: AC
Parameter Detail
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Nama Kontakor | NXC-06CS | |
| NXC-09CS | |
| NXC-12CS | |
| NXC-16CS | |
| NXC-18CS | |
| NXC-22CS | |
| Tingkat Kumparan | 06-16 | 18-22 |
| Kekuatan Arus Kerja Terukur (AC) (A) | 20 | 20 |
| 25 | 25 |
| 32 | 32 |
| Kekuatan Tegangan Isolasi Terukur (Ue) (V) | 6 | |
| Kekuatan Tegangan Impuls Terukur (Uimp) (kV) | | |
| Kemampuan Penghubung Terukur | Arus Hubung: 10Ie (AC-3) | |
| Kemampuan Pemutus Terukur | Arus Hubung: 8Ie (AC-3) | |
| Kemampuan Arus Jangka Pendek (A): Mulai Dingin, Waktu Tanpa Arus Berlangsung 15 Menit | 8Ie | |
| Kekuatan Arus Kerja Terukur (AC) (A) | AC-1: 220V/230V | 20 |
| AC-1: 380V/400V | 20 |
| AC-1: 660V/690V | 25 |
| AC-3: 220V/230V | 1.5 |
| AC-3: 380V/400V | 2.2 |
| AC-3: 660V/690V | 3.0 |
| AC-3: 220V/230V | 3.0 |
| AC-3: 380V/400V | 5.5 |
| AC-3: 660V/690V | 7.5 |
| AC-3: 220V/230V | 7.5 |
| AC-3: 380V/400V | 7.5 |
| AC-3: 660V/690V | 10.0 |
| Umur Listrik (Puluh Kali) | | 120 |
| Umur Mekanik (Puluh Kali) | | 1200 |
| Bentuk Struktur Kontak Utama | 3 NO | |
| Kontak Bantu yang Sesuai dengan SCPD | gG20 | gG20 |
| gG25 | gG25 |
| gG32 | gG32 |
| gG32 | gG32 |
| Jumlah Kontak Lapisan Perak | 3SP | 1 NO 1 NC |
| AP | - |
| Sumber Daya Kontrol | Nama Kontakor | NXC-06CS |
| | NXC-09CS |
| | NXC-12CS |
| | NXC-16CS |
| | NXC-18CS |
| | NXC-22CS |
| Terminal TO | d (mm) | >3.5 |
| B (mm) | ≤7.6 |
| Jumlah (Biji) | 1 | |
| Ukuran Sekrup Pengencang | M3.5 | M3.5 |
| Torsi Pengencangan (N·m) | 1.2 | 1.2 |
| Koneksi Rangkaian Kontrol | Koneksi Potensial (mm²) | Untuk kabel berpilin: 1-1.5 |
| | Kabel Kaku: 2 |
| Ukuran Sekrup Penutup (M) | M3.5 | M3.5 |
| Torsi Pengencangan (N·m) | 1.2 | 1.2 |
| Nama Kontakor | NXC-06CS | |
| NXC-09CS | |
| NXC-12CS | |
| NXC-16CS | |
| NXC-18CS | |
| NXC-22CS | |
| Jangkauan Operasi | Pepeka | (>70%-120%)Us |
| Melepaskan | (<20%-65%)Us |
| Konsumsi Daya Rata-Rata Kumparan (VA) | | 30-70 |
| Konsumsi Daya Saat Menyala (W) | | ≤9.5 |
| Tegangan Kerja Terukur (Ue) (V) | | |
| Tegangan Melepaskan Terukur (Ur) (V) | | |
| Waktu Operasi Kontak Utama (ms) | Menutup | 12-40 |
| Membuka | 4-25 |
| Nama Kontakor | NXC-25CS | |
| NXC-32CS | |
| NXC-38CS | |
| NXC-40CS | |
| NXC-50CS | |
| NXC-65CS | |
| NXC-75CS | |
| NXC-85CS | |
| NXC-100CS | |
| Tingkat pemadam api | 25-38 | 40-65 |
| 75-100 | |
| Arus kerja terukur (AC) (A) | AC-1:220V/230V | 40 |
| AC-1:380V/400V | 50 |
| AC-1:660V/690V | 50 |
| AC-3:220V/230V | 60 |
| AC-3:380V/400V | 80 |
| AC-3:660V/690V | 80 |
| AC-1:220V/230V | 90 |
| AC-1:380V/400V | 100 |
| AC-1:660V/690V | 125 |
| AC-3:220V/230V | 100 |
| AC-3:380V/400V | 100 |
| AC-3:660V/690V | 100 |
| AC-1:220V/230V | 100 |
| AC-1:380V/400V | 100 |
| AC-1:660V/690V | 125 |
| AC-3:220V/230V | 100 |
| AC-3:380V/400V | 100 |
| AC-3:660V/690V | 100 |
| AC-1:220V/230V | 100 |
| AC-1:380V/400V | 100 |
| AC-1:660V/690V | 125 |
| AC-3:220V/230V | 100 |
| AC-3:380V/400V | 100 |
| AC-3:660V/690V | 100 |
| AC-1:220V/230V | 100 |
| AC-1:380V/400V | 100 |
| AC-1:660V/690V | 125 |
| AC-3:220V/230V | 100 |
| AC-3:380V/400V | 100 |
| AC-3:660V/690V | 100 |
| AC-1:220V/230V | 100 |
| AC-1:380V/400V | 100 |
| AC-1:660V/690V | 125 |
| AC-3:220V/230V | 100 |
