Fungsi dan Penggunaan

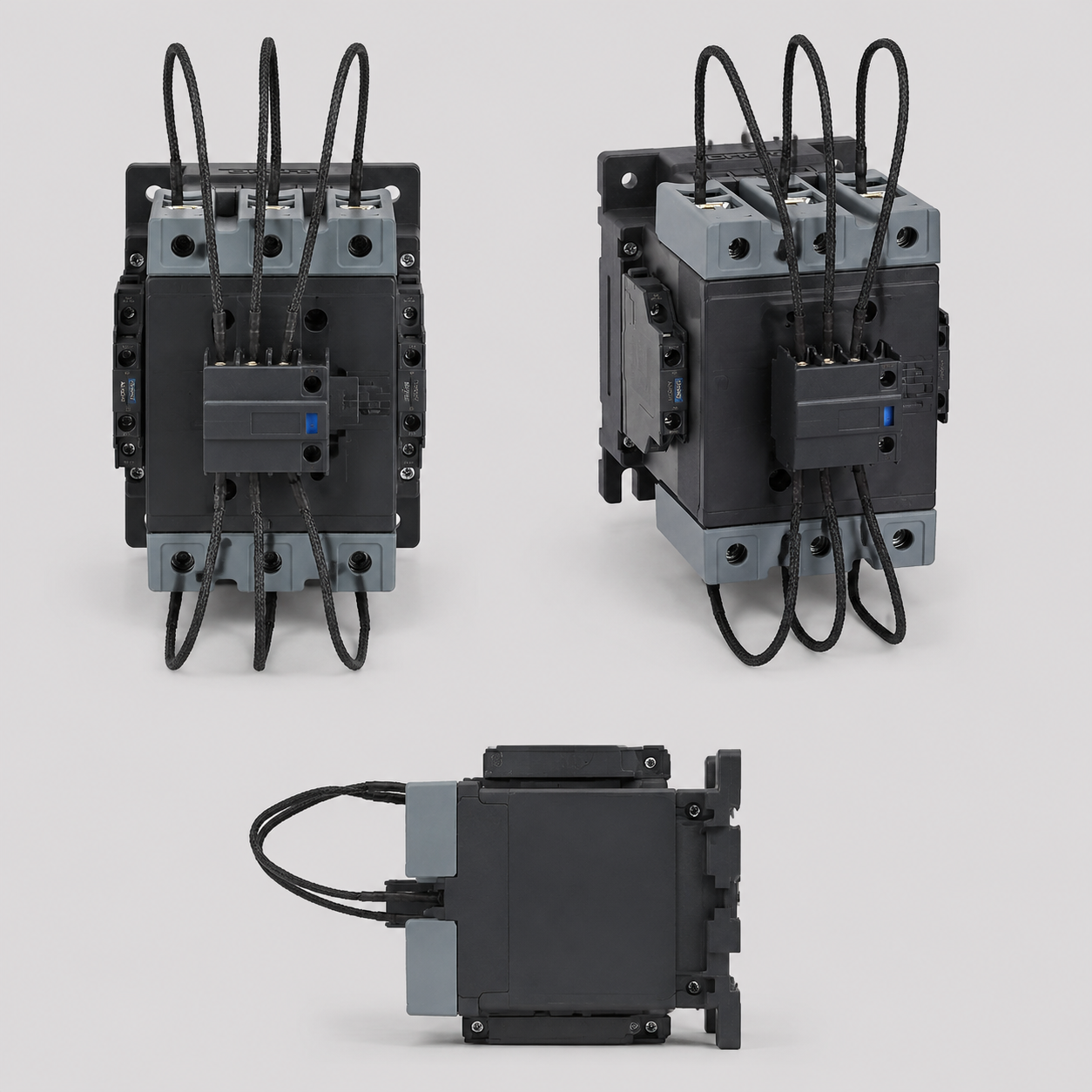

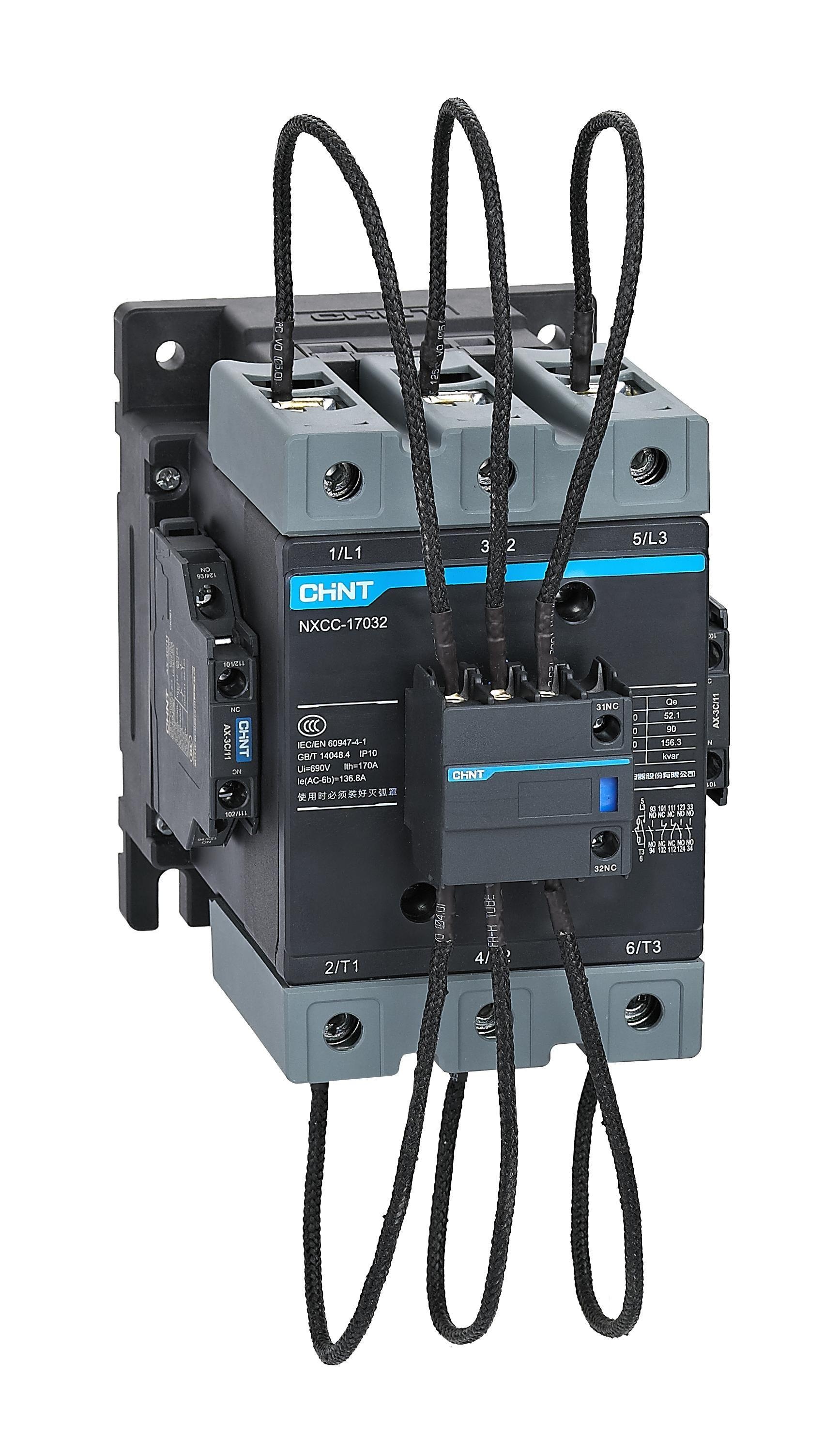

Kontak kapasitor pemutus rangkaian NXCC (selanjutnya disebut kontak) terutama digunakan dalam sirkuit listrik tegangan rendah dengan frekuensi 50Hz (atau 60Hz) dan tegangan kerja nominal hingga 690V, untuk menghubungkan atau memutuskan kapasitor paralel tegangan rendah dalam perangkat koreksi daya reaktif. Kontak ini dilengkapi dengan perangkat pengurang arus beban awal, yang dapat secara efektif mengurangi dampak arus beban awal pada kapasitor dan menekan tegangan lebih saat dibuka. Sesuai standar: GB/T 14048.4, IEC/EN 60947-4-1.
Deskripsi Detail
Parameter:
Jumlah arus kerja nominal: (19~136.8)A
Kapasitas kapasitor yang dikendalikan: (7.2~156.3)kvar
Suhu kerja maksimum: -35°C~+70°C
Kemampuan penekanan arus beban awal: 20Ie
Keunggulan/Fungsi Inti:
01 Kinerja Unggul Pemilihan Mudah
Arus kerja nominal meningkat 5%~35%, kapasitas kapasitor yang dikendalikan meningkat
02 Manufaktur Cerdas Keamanan Handal
Sistem manajemen produksi sepanjang siklus hidup, deteksi otomatis pada proses kritis
Produk menggunakan bahan tahan api berkinerja tinggi, lilitan kabel menggunakan kabel tembaga dengan kelas 180, suhu kerja maksimum -35℃~+70℃
03 Fleksibel Mudah Digunakan Pemasangan Mudah
Jumlah kontak bantu meningkat, standar 3 pasang~5 pasang

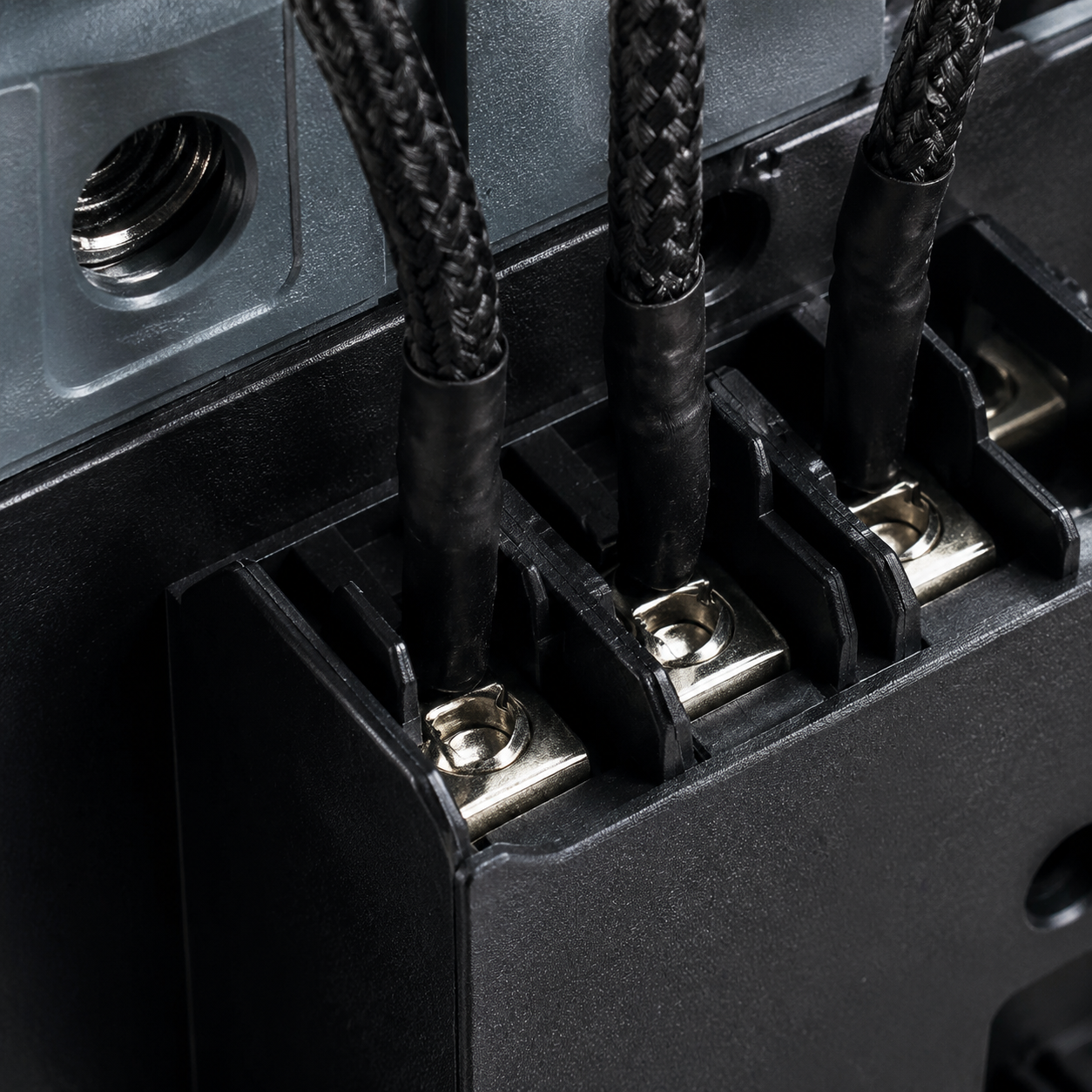

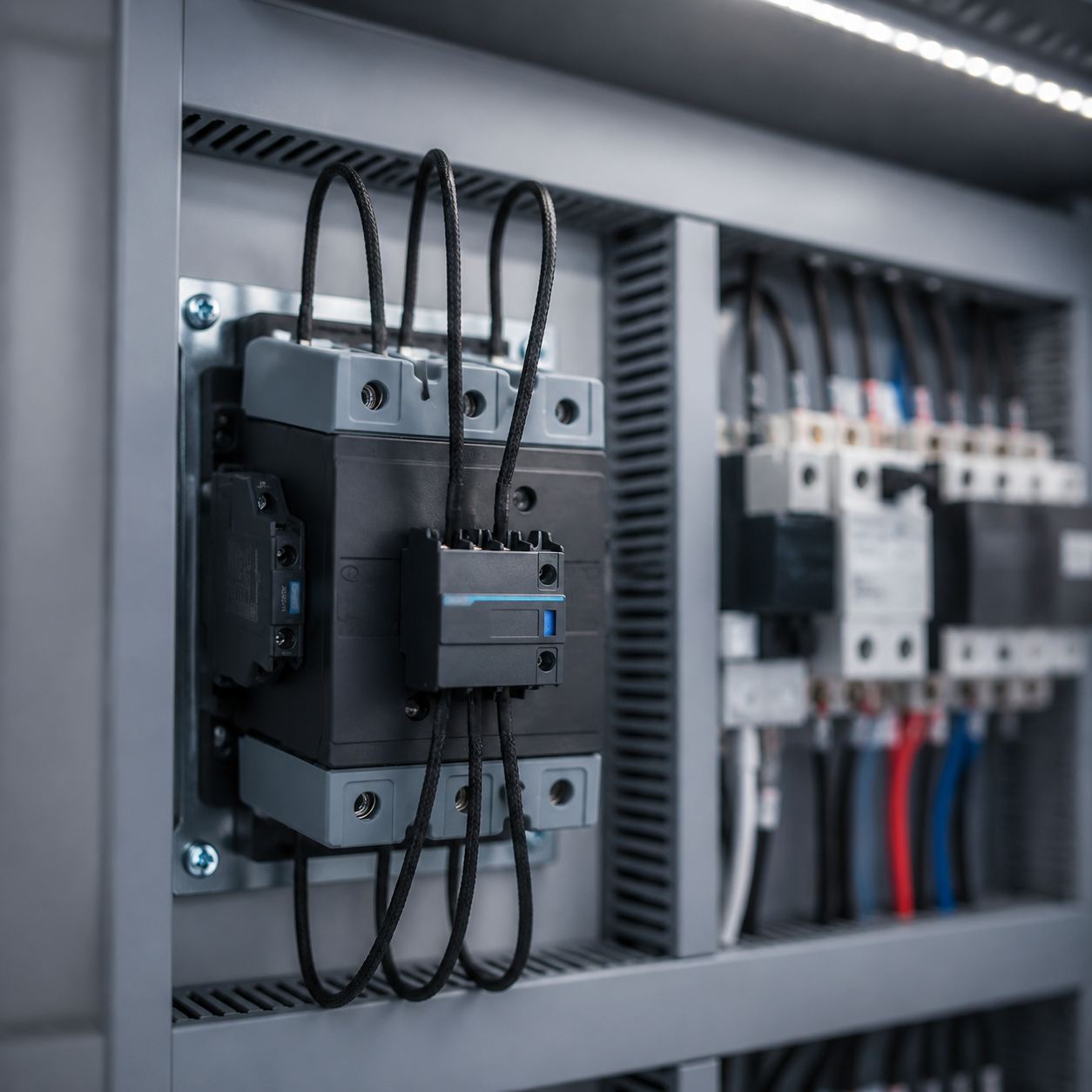

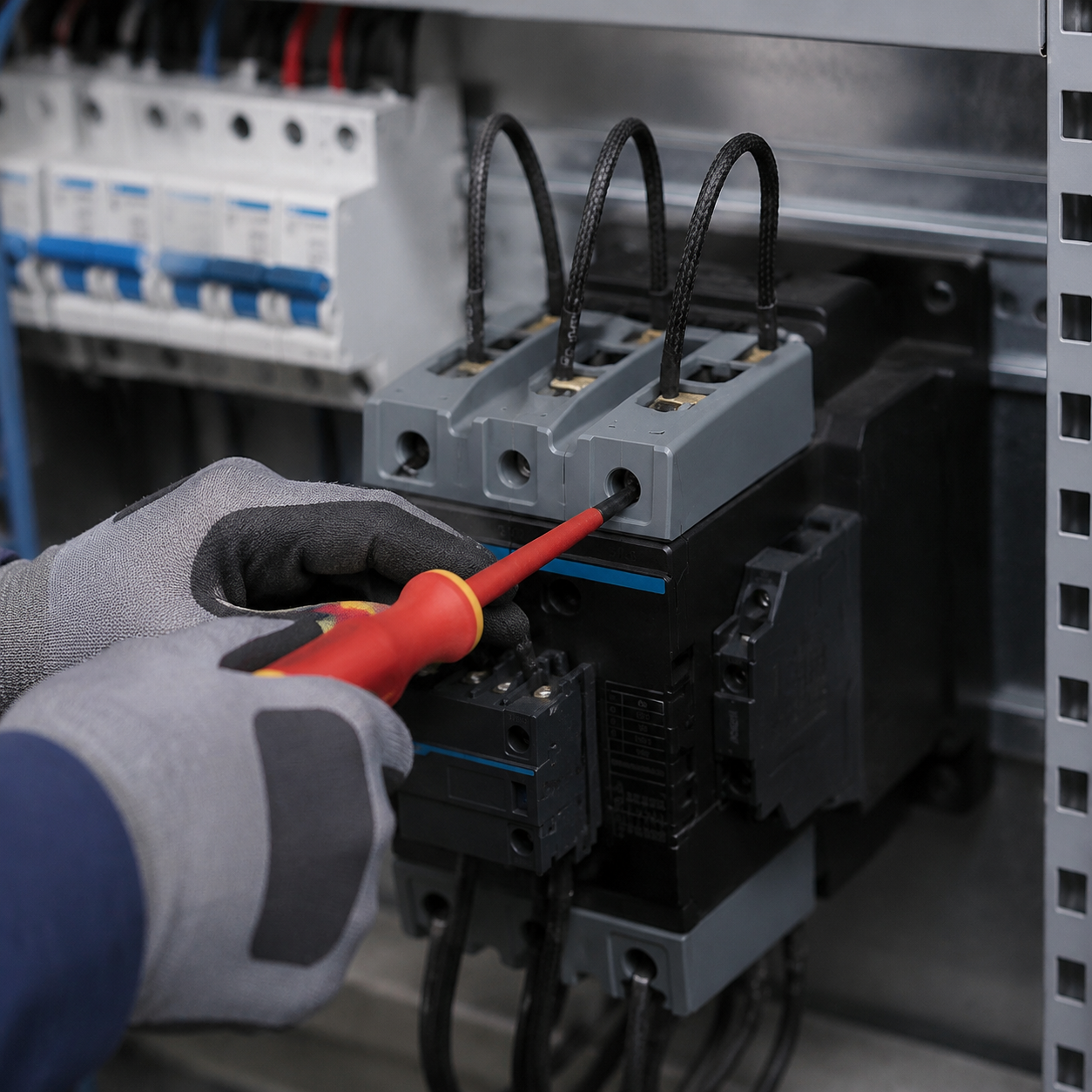

Terminal A1 dan A2 ada di atas dan bawah lilitan, memudahkan pemasangan kabel, memenuhi berbagai situasi pemasangan kabel
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| NXCC-25 | 25 |
| NXCC-32 | 32 |
| NXCC-43 | 43 |
| NXCC-63 | 63 |
| NXCC-95 | 95 |
| NXCC-115 | 115 |
| NXCC-150 | 150 |
| NXCC-170 | 170 |
| Arus panas yang diperjanjikan Ith(A) | Arus nominal le(AC-6b)(A) | 19 |
| | 30.4 |
| | 39.4 |
| | 52.5 |
| | 91.9 |
| | 105 |
| | 121.6 |
| | 136.8 |
| Kapasitas kapasitor yang dikendalikan(kvar) | 220/230V | 7.2 |
| | 11.5 |
| | 15 |
| | 20 |
| | 35 |
| | 40 |
| | 46.3 |
| | 52.1 |
| 380/400V | 12.5 |
| | 20 |
| | 25.9 |
| | 34.5 |
| | 60.4 |
| | 69.1 |
| | 80 |
| | 90 |
| 660/690V | 21.7 |
| | 34.7 |
| | 45 |
| | 60 |
| | 105 |
| | 120 |
| | 139 |
| | 156.3 |
| Tegangan isolasi nominal(V) | | 690 |
| Kemampuan penekanan arus beban awal | | 20le |
| Kondisi operasi | Mengunci (85%-110%)Us; Melepaskan: (20%-75%)Us | |
| Kuasa garis(VA) | Mulai/Pertahankan | 70/9.5 |
| | 70/11.4 |
| | 70/11.4 |
| | 210/36.6 |
| | 300/36.6 |
| | 300/36.6 |
| | 1000/91.2 |
| | 1000/91.2 |
| Kapasitas kontrol kontak bantu | AC-15: Ue/le: AC220V/230V/2.7A, AC380V/400V/1.5A; DC-13: Ue/le: DC220V/0.3A; Ith:10A | |
| Tegangan benturan impuls nominal(Uimp) | | 6kV |
| Kelas perlindungan | | IP20 (hanya untuk sisi depan) |
| | IP10 |
| Tegangan sumber daya kontrol nominal lilitan Us(50Hz) | | 110V, 127V, 220V, 380V, 450V (tegangan lain, frekuensi silakan dicantumkan saat memesan) |
